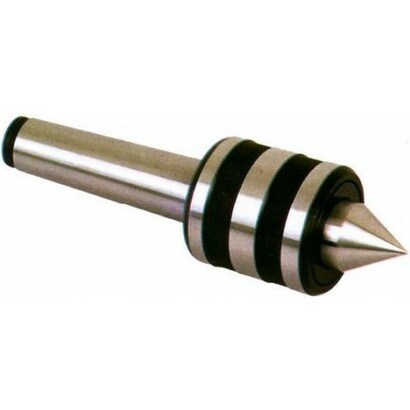

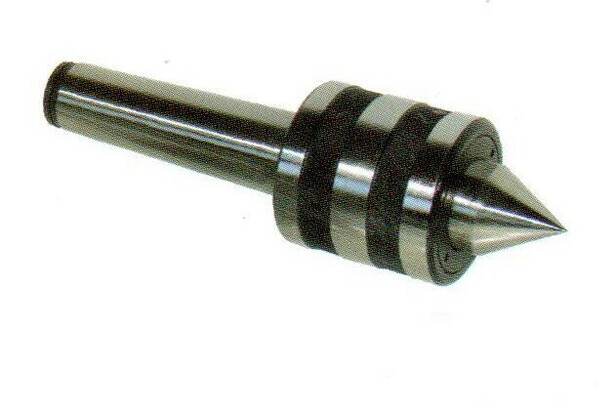

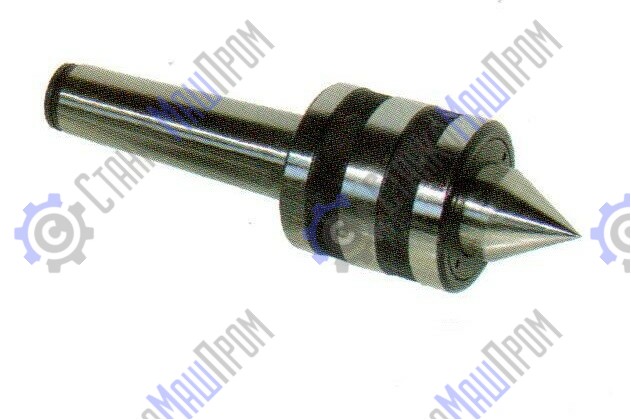

Центр вращающийся D414 (КМ4)

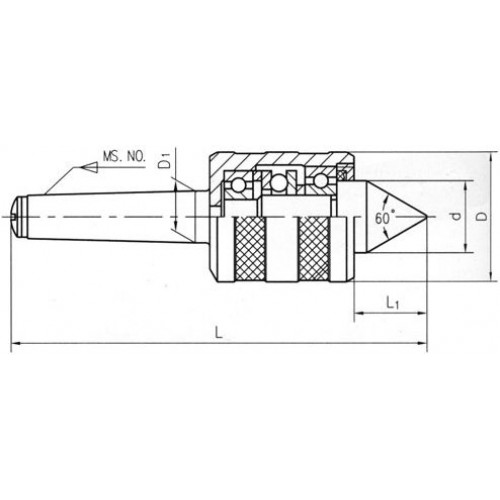

В качестве опоры, воспринимающей осевые и радиальные усилия, воспринимаемые вращающимся станочным центром, используются подшипники качения. Их наружные кольца устанавливаются в неподвижный корпус приспособления, закрепляемый с помощью конуса Морзе в пиноли задней бабки токарного станка, а внутренние служат посадочными поверхностями для вращающегося центрирующего конуса.

Предлагаемый модельный ряд включает в себя устройства с диаметром конуса от 18 до 75 мм и хвостовиками с конусом Морзе от MS1 до MS6.

Класс точности подшипников, определяющий величину зазоров и размерные отклонения деталей и их сопряжений, а также допустимые погрешности при обработке посадочных мест и базовых поверхностей станочного центра влияют на точность центрирования обрабатываемой детали, величину биения и возникновение вибрации.

Для решения большинства технологических задач токарной обработки уровень погрешностей, обеспечиваемый вращающимися станочными центрами нормальной серии, вполне приемлем.

Значения точности и параметров радиальной нагрузки и скорости вращения, при которых эта точность гарантируется, для каждой модели из размерного ряда серии указываются в технических характеристиках оснастки. Необходимо следовать этим рекомендациям и при невозможности достижения заданной точности переходить на использование устройств более высокой серии по точности или допустимой нагрузке.

Центры изготавливаются по ГОСТ 8742-75 типа А исполнение 1, с постоянным центровым валиком. Центровой валик имеет конус 60°. Имеется модификация с удлиненным носиком. В ее обозначение добавлена буква L.
