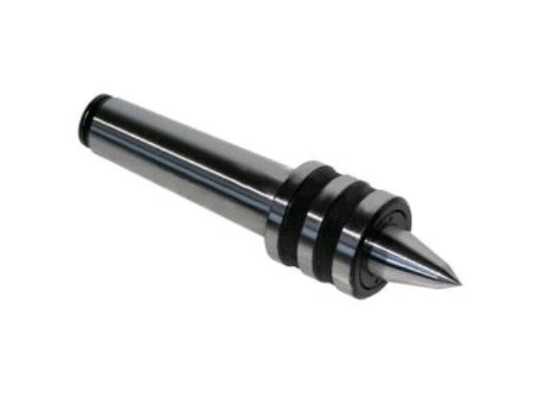

Центр вращающийся с ЧПУ нормальной точности D416B

Специфика конструкции и работы токарного оборудования с ЧПУ требует от станочной оснастки повышенной точности установки и базирования заготовки.

Серия приспособлений, разработанных для условий работы на станках с числовым программным управлением, получила наименование «центры вращающиеся ЧПУ нормальной точности». Параметры максимального биения вращающегося валика относительно оси хвостовика, а также предельной осевой нагрузки для устройств этого типа устанавливаются специальным стандартом ГОСТ 31.1001.01-88.

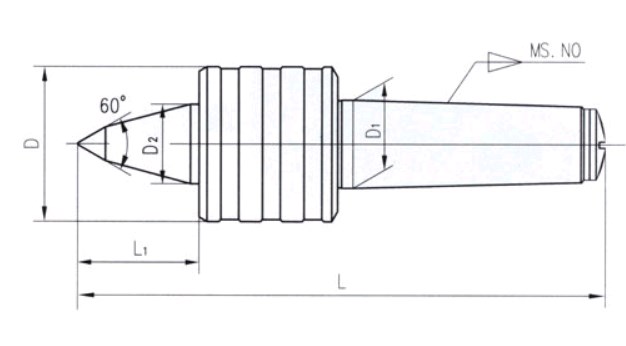

С целью создания наилучших условий для подвода инструмента, особенно при обработке торца детали, в конструкции центров используется удлиненный центрирующий валик с двумя коническими участками конусностью 60 и 30 градусов. Твердость его поверхности не может быть ниже 59...63 HRCэ.

Вращающиеся станочные центры, предназначенные для станков с ЧПУ, оснащены хвостовиками с конусом Морзе стандартной конфигурации. Установка оснастки в посадочное гнездо задней бабки станка производится быстро и легко.
