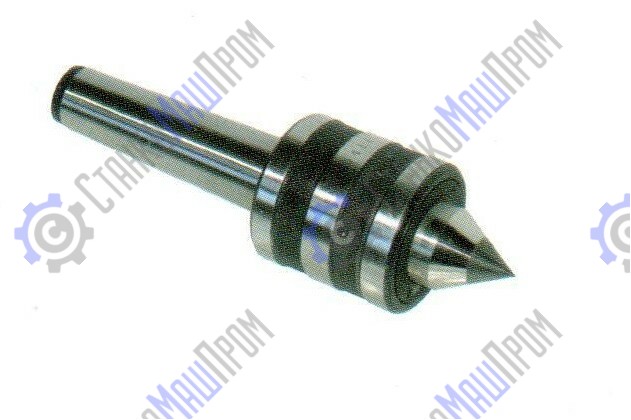

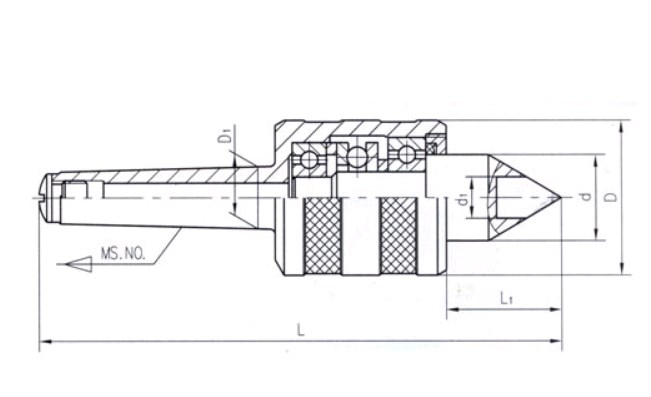

Центр вращающийся с твердой вставкой D414A (КМ4)

При установке и закреплении детали, обрабатываемой на токарном станке, с помощью вращающегося станочного центра, особенно в случае, когда центровое отверстие небольшое, а твердость материала детали высока, высокое удельное давление в зоне контакта центрирующего конуса с деталью может привести к повреждению его поверхности. Центры вращающиеся ТИП 2530 предназначены для установки и крепления в осях, деталей типа «вал» при их обработке с высокими скоростями на станках токарной группы

Для повышения износостойкости и несущей способности рабочей поверхности конструкцию вращающейся части центра делают составной. В его коническую часть запрессовывают наконечник из твердого и износостойкого материала, такого как карбид вольфрама.

Предлагаемая серия центров с твердой вставкой нормальной точности включает в себя модели с диаметром центрирующего конуса от 12 до 40 мм и коническими посадочными хвостовиками размерности от MS2 до MS6.

Вращающиеся станочные центры с твердой вставкой рассчитаны на большие радиальные нагрузки, если сравнивать с центрами, имеющими наконечник аналогичной размерности, но монолитной конструкции. С повышенными нагрузками связано и оснащение их хвостовиками с конусом Морзе больших номеров.

Применение центра с твердой вставкой расширит технологические возможности токарной обработки, позволит более полно использовать потенциал станочного оборудования.
