Центр вращающийся со сменными вставками HD432 (КМ2)

Обычным способом крепления и центрирования детали со стороны задней бабки при ее двухопорном размещении на токарном станке является использование конического наконечника станочного центра и центрового отверстия в торце заготовки. Такое отверстие имеет стандартную конфигурацию и ряд типоразмеров, для соответствия которым бывает трудно обойтись одним станочным центром. Кроме того, для установки детали типа пустотелого цилиндра, трубы, в которых выполнить центровое отверстие невозможно, приходится применять специальный центр грибкового типа, а для центрирования по поверхности малого диаметра – устройство с внутренним конусом.

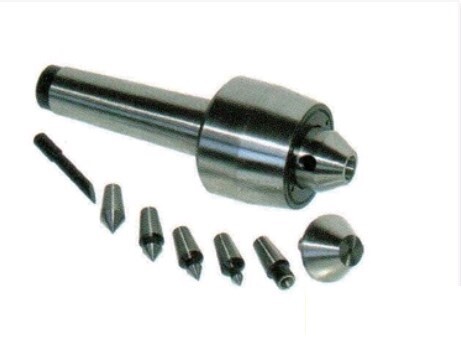

Для того, чтобы упростить процесс перехода с одного вида закрепления на другой, предлагается серия вращающихся центров, оснащенных комплектом насадок различной конфигурации, таких как конус, грибок и т.п., которые можно легко заменять без смены станочного центра.

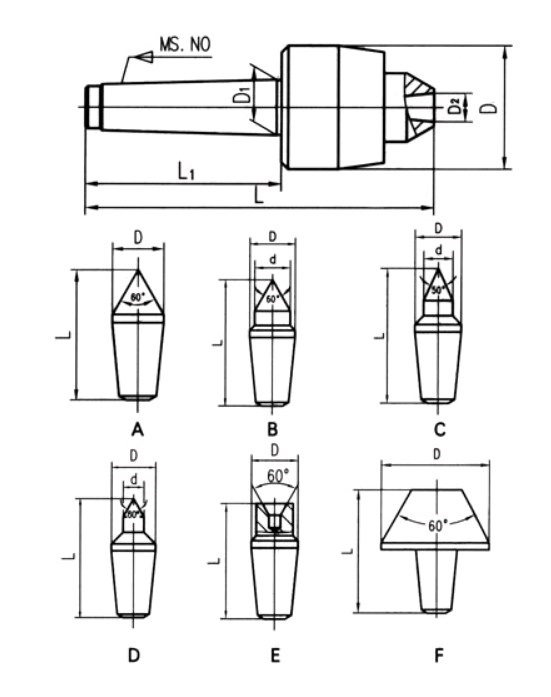

Каждая насадка имеет конический хвостовик, а наконечник вращающегося вала станочного центра – ответное коническое отверстие для его размещения. Заменить одну насадку другой можно быстро и легко.

Наличие сменных центрирующих насадок делает вращающийся станочный центр универсальным и удобным в работе, повышает производительность труда станочника и эффективность использования оборудования.
