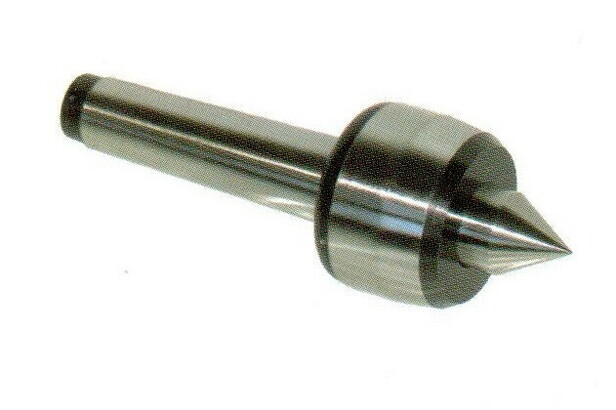

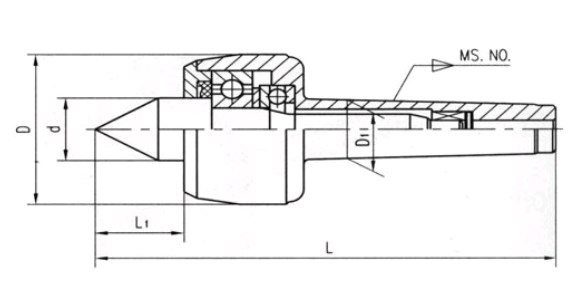

Центр вращающийся высокоточный 604H/116 (КМ6)

Чтобы уменьшить погрешности центрирования детали, закрепленной на токарном станке с помощью вращающегося станочного центра, и вызываемые ими нежелательные отклонения размеров и формы обрабатываемой поверхности, биения, вибрацию, необходимо свести к минимуму величины зазоров в сочленении элементов оснастки их влияние на точность базирования.

В конструкции вращающихся центров повышенной точности эта задача решается за счет применения подшипников более высокого класса и повышения требований к точности обработки посадочных поверхностей деталей станочного центра. Дополнительным фактором, способствующим снижению погрешностей расположения оси вращения, является разнесение радиальных опорных подшипников на возможно большее расстояние и увеличение базы заделки центрирующего конуса.

Такие конструктивные решения наряду с использованием в качестве материалов высокопрочных сталей позволили существенно повысить точность станочных центров этой серии по сравнению с устройствами нормальной точности, а также допустимые значения радиальной нагрузки и скорости вращения, что дало возможность применять более интенсивные режимы токарной обработки и повысить эффективность работы станка.
