Описание

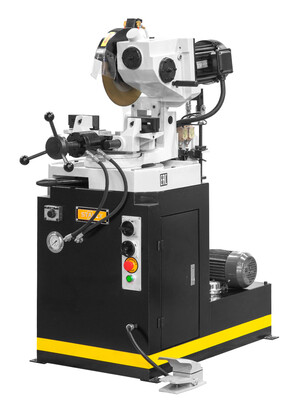

Дисковая гидравлическая пила STALEX PDS-315H предназначена для быстрого и качественного распила труб, прутков и различных профилей из стали и цветных металлов, под углами от -45° до +45° в условиях мастерской при единичном и мелкосерийном производстве.

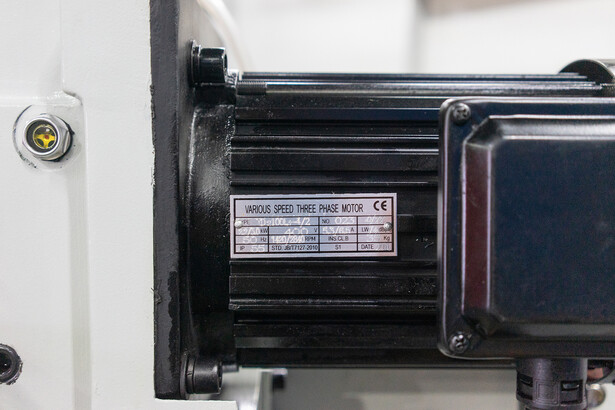

Трехфазный 2-х скоростной мотор мощностью 2,2/3.0 рассчитан на длительную работу при средних нагрузках. Пильный диск, имеет две скорости вращения: 60 и 120 об/мин, для удобства обработки различных профильных заготовок. Прочная массивная станина со встроенным баком для СОЖ, обеспечивает жeсткость конструкции и сводит к минимуму вибрации при резке заготовки.

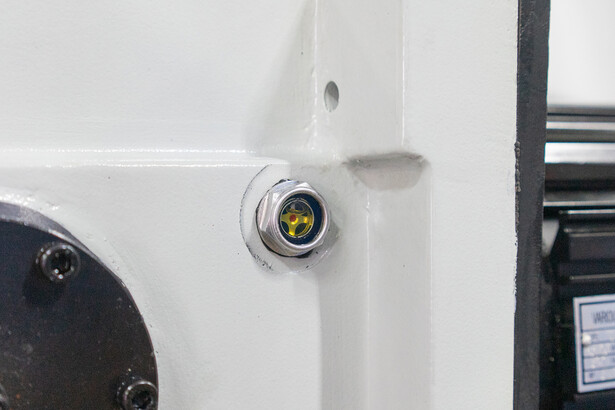

Усилие от двигателя на диск передается посредством зубчатой передачи. Все шестерни редуктора находятся в герметичной масляной ванне с легкодоступным сливным отверстием и глазком для контроля уровня масла на корпусе редуктора. Масляная ванна существенно продлевает срок службы станка и снижает шум.

Процесс разрезки заготовки в автоматическом режиме способствует удобной работе на станке, для этого станок оснащен выносной педалью, для запуска режима резки. В конце разреза, диск поднимается вверх, в исходную точку.

Гидравлические пильные станки STALEX модели PDS-315H с металлическими пильными дисками, обеспечивают более чистый и точный рез, меньшую шумовую нагрузку.

По технике безопасности станок оснащен металлическим защитным кожухом, предохраняющим от искр, стружки и от прямого контакта с пильным диском.

Особенности станка:

Поворотная на ± 45° голова с градусной шкалой для точной резки под углом
Максимальный рез заготовки Ø315 мм
Две скорости вращения пильного диска
Процесс резки осуществляется в автоматическом режиме
Редуктор в масляной ванне для долговечности и снижения уровня шума при работе

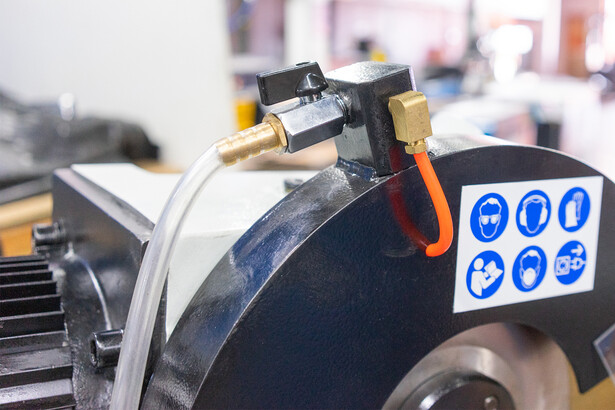

Штатная система подачи СОЖ
Упор для выставления размера заготовки

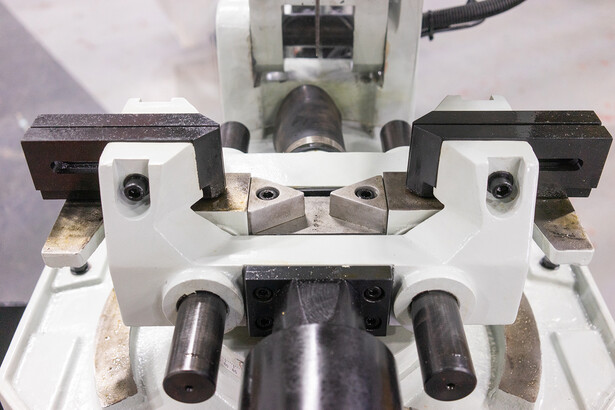

Гидравлические тиски с эксцентриковым зажимом и разрезной задней губкой для более жесткой фиксации заготовки
Пильный диск с зубьями из быстрорежущей стали (HSS) Ø315 мм входит в комплект поставки

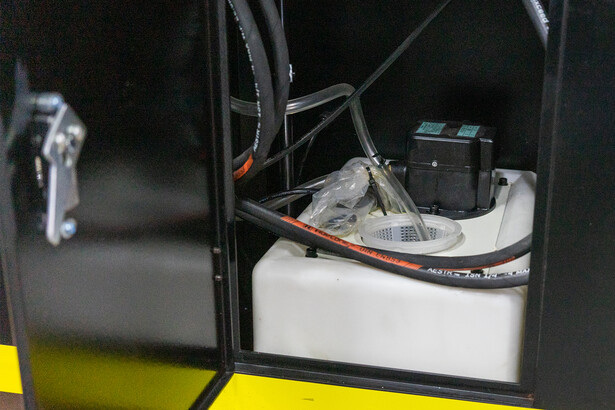

Устойчивая стальная тумба с баком СОЖ и гидравликой
Ножная педаль для запуска процесса резания

Характеристики

Макс. размер диска	Ø 315 мм
Посадочные параметры диска	Ø 315х32х2,5 мм
Круг 90°	Ø 90 мм
Прямоугольник 90°	80х80 мм
Круг 45°	Ø 80 мм
Прямоугольник 45°	60x60 мм
Скорость диска	60,120 об/мин
Поворот пильной рамы	±45º
Макс. ход гидравлического штока	130 мм/10МРа
Макс. ход штока прижима тисков	10 мм
Раскрыв тисков	145 мм
Мощность двигателя	2.2 Вт 2 л.с./ 3.0 кВт 4 л.с. (3-фазный)
Мощность гидростанции	750кВт, 3МРа/DC24В
Привод	Зубчатый
Объем бака СОЖ	10 л
Объем бака гидростанции	60 л
Габаритные размеры станка	1260х630х1450 мм
Размер упаковки	1460х750х1660 мм
Масса нетто/брутто	460/520 кг
