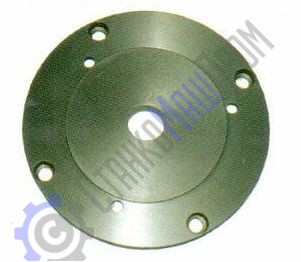

Фланец для крепления токарных патронов на столы FL100
Каталог
Описание
Фланцы переходные FL предназначены для закрепления патронов токарных на столах поворотных TS, TSL, TSK
Характеристики
| Основные параметры | FL100 |
| Диаметр планшайбы, мм | 100 |
| Патроны DK или PS | DK11-80; PS3-80 |
| Диаметр патрона, мм | 80 |
Табл. "Основные параметры фланца FL100"
 | Параметры | FL100 |
| D, мм | 100 | |
| D1, мм | 56 | |
| d, мм | 20,0* | |
| R, мм | 90 | |
| r, мм | 67 | |
| A, мм | 12 | |
| B, мм | 14 | |
| C*, мм | 4 | |
| n | 3 | |
| k | 4 |
* - фланец на 100 мм не имеет сквозного отверстия. С обратной тороны имеется выступающий центрирующий поясок.
n - количество отверстий крепления патрона к фланцу, по радиусу r
k - количество отверстий крепления фланца к планшайбе стола, по радиусу R
Комплектация и особенности
В комплекте с фланцем поставляются:
- Центрирующая оправка – 1 шт
- Т-образные сухари – 1 комплект
- Винты – 1 комплект
- Шайбы – 1 комплект
