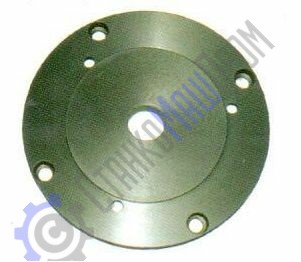

Фланец для крепления токарных патронов на столы FL160
Каталог
Описание
Фланцы переходные FL предназначены для закрепления патронов токарных на столах поворотных TS, TSL, TSK
Характеристики
| Основные параметры | FL160 |
| Диаметр планшайбы, мм | 160 |
| Патроны DK или PS | DK11-125; PS3-125 |
| Диаметр патрона, мм | 125 |
Табл. "Основные параметры фланца FL160"
 | Параметры | FL160 |
| D, мм | 160 | |
| D1, мм | 95 | |
| d, мм | 24,5 | |
| R, мм | 128 | |
| r, мм | 108 | |
| A, мм | 15 | |
| B, мм | 18 | |
| n | 3 | |
| k | 4 |
n - количество отверстий крепления патрона к фланцу, по радиусу r
k - количество отверстий крепления фланца к планшайбе стола, по радиусу R
Комплектация и особенности
В комплекте с фланцем поставляются:
- Центрирующая оправка – 1 шт
- Т-образные сухари – 1 комплект
- Винты – 1 комплект
- Шайбы – 1 комплект
