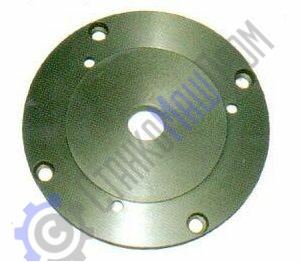

Фланец для крепления токарных патронов на столы FL500
Каталог
Описание
Фланцы переходные FL предназначены для закрепления патронов токарных на столах поворотных TS, TSL, TSK
Характеристики
| Диаметр планшайбы, мм | 500 |
| Патроны DK или PS | DK11-400; PS3-400 |
| Диаметр патрона, мм | 400 |

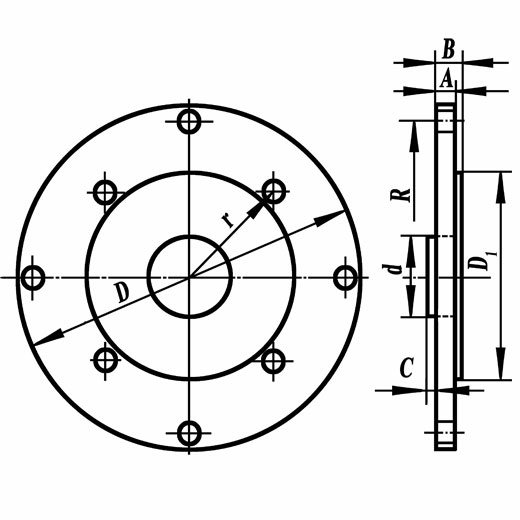

Табл. "Основные параметры фланца FL500"
 | Параметры | FL500 |
| D, мм | 500 | |
| D1, мм | 330 | |
| d, мм | 49 | |
| R, мм | 450 | |
| r, мм | 362 | |
| A, мм | 30 | |
| B, мм | 35 | |
| n | 6 | |
| k | 4 |
n - количество отверстий крепления патрона к фланцу, по радиусу r
k - количество отверстий крепления фланца к планшайбе стола, по радиусу R
Комплектация и особенности
В комплекте с фланцем поставляются:
- Центрирующая оправка – 1 шт
- Т-образные сухари – 1 комплект
- Винты – 1 комплект
- Шайбы – 1 комплект
