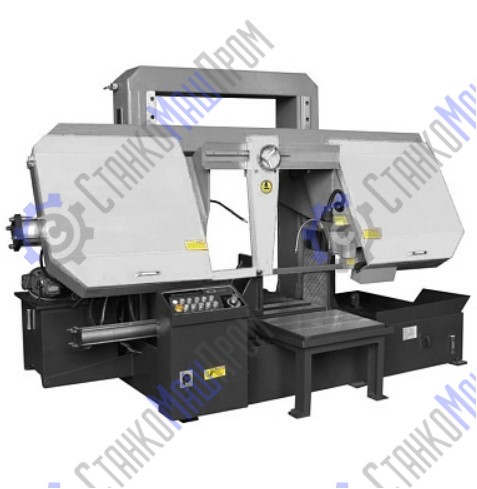

Гидравлический ленточнопильный колонный станок STALEX SBS-650
Описание
Модель Stalex SBS-650 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 650 мм и квадратной заготовки 650x650 мм под углом 90°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза. Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы станка:
- Угол пиления заготовок 90°
- Движение рамы – автоматическое
- Регулировка движения рамы – гидравлическое бесступенчатое

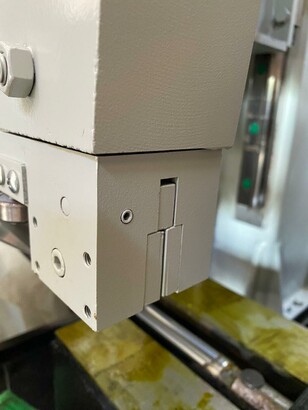

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические
- Скорость вращения полотна – 10-65 м/мин (инвентор)
- Пульт станка
Характеристики
| Вращение пилы | 90 градусов |
| Диаметр пиления, мм | 650 |
| Скорость резания, м/мин | 10÷65 (инвентор) |
| Максимальный.размер круглого профиля, мм | 650 (90°) |
| Максимальный.размер прямоугольного профиля, мм | 650 х 650 (90°) |
| Блоки позиционирования полотна (перпендикулярности) | имеют направляющие подшипники и твердосплавные пластины |
| Тиски | гидравлические |
| Рабочая высота стола (от пола до основания тисков), мм | 510 |
| Мин. размер зажимаемой заготовки в тисках, мм | 100 |
| Высота губок тисков,мм | 340 |

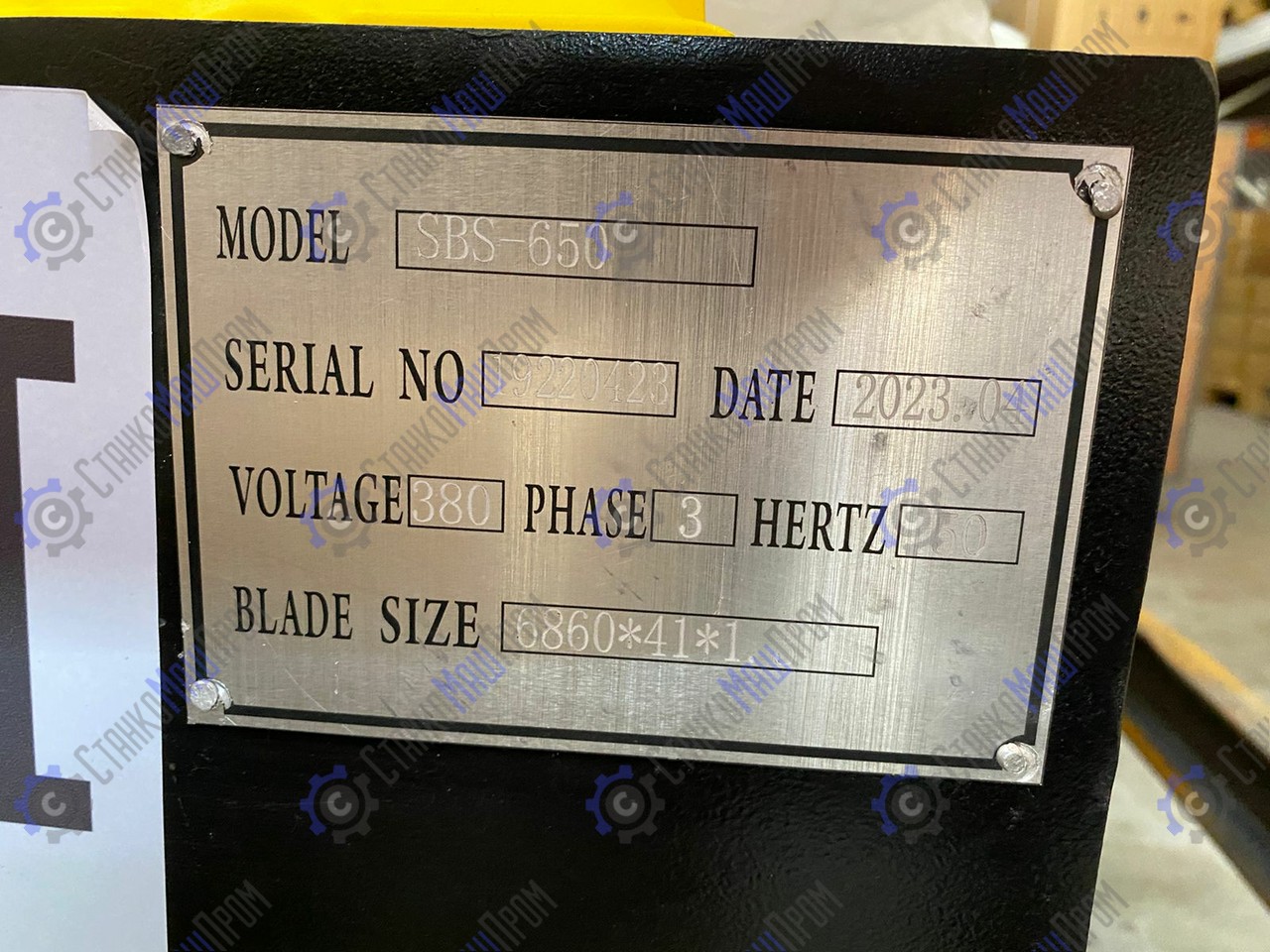

| Размеры полотна, мм | 41х1,3х6860 |

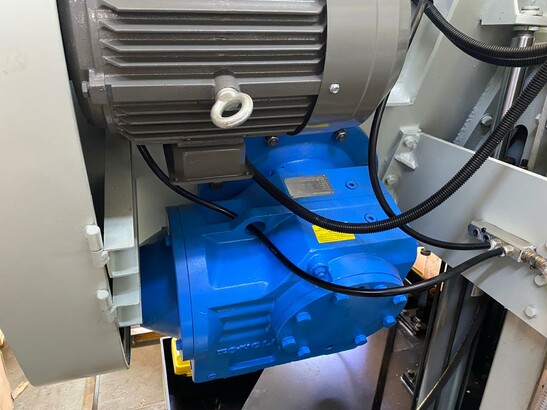

| Мощность двигателя, кВт | 5,5 (380В, 50 Гц, 3-х фазный) |

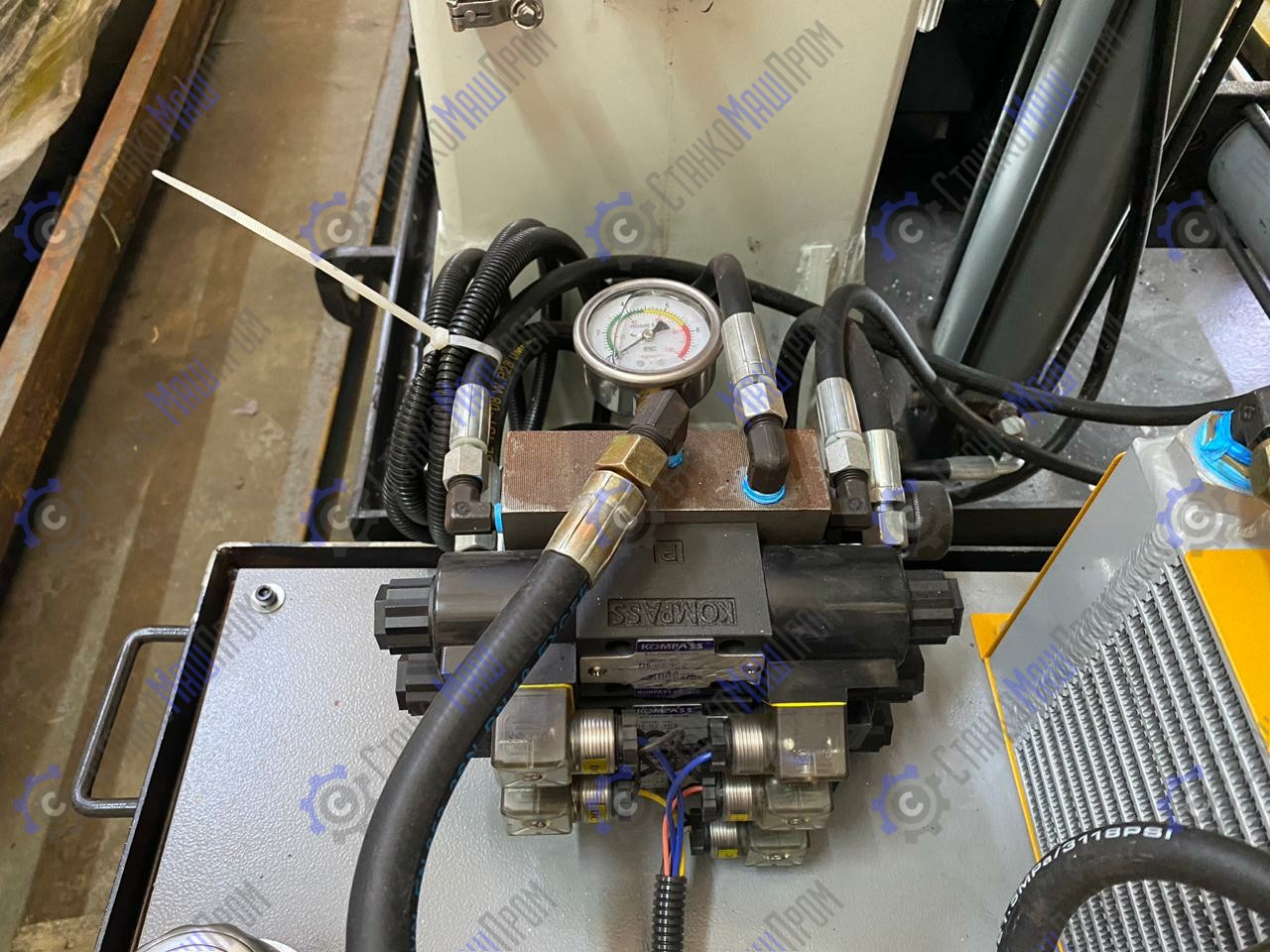

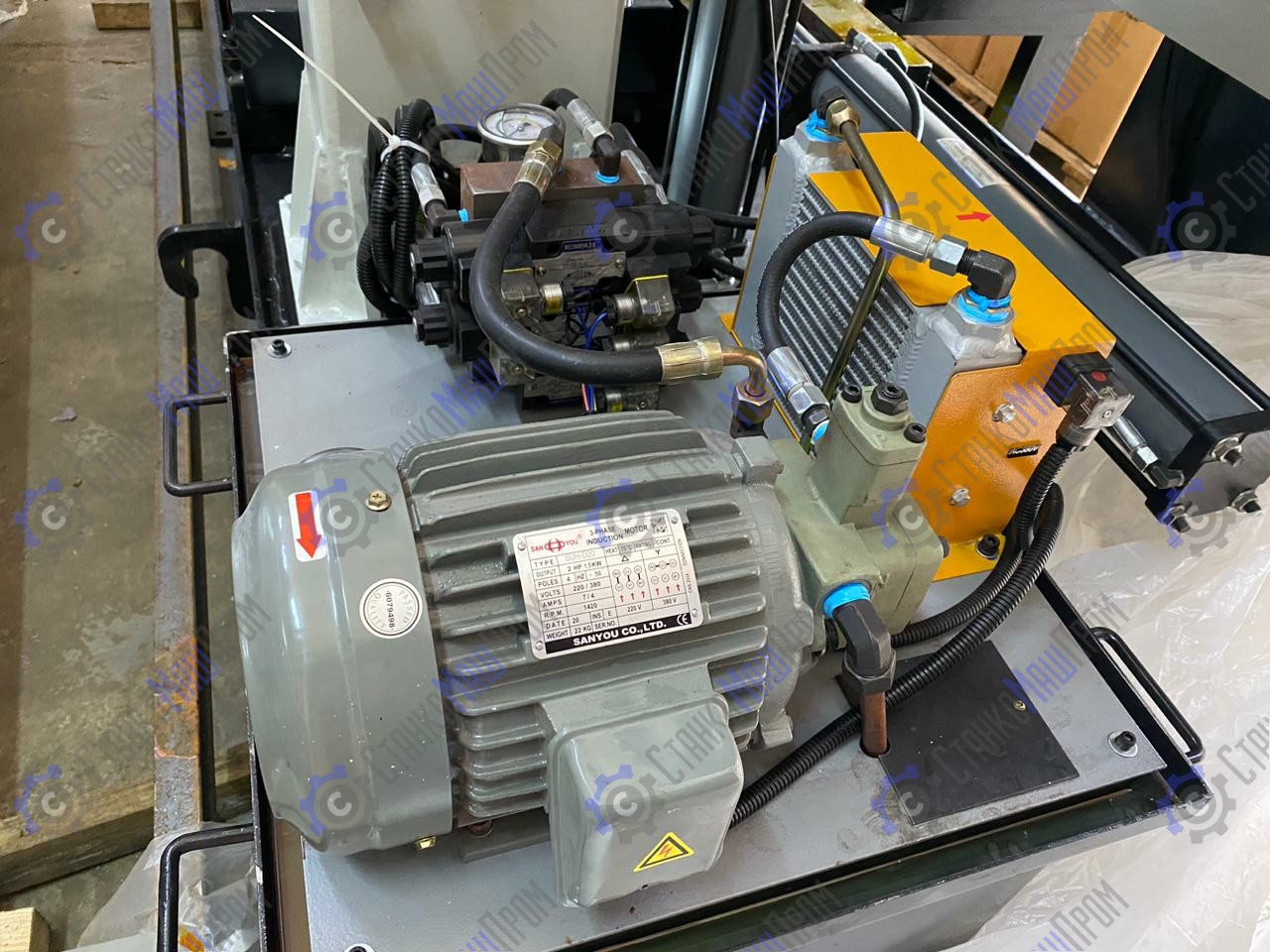

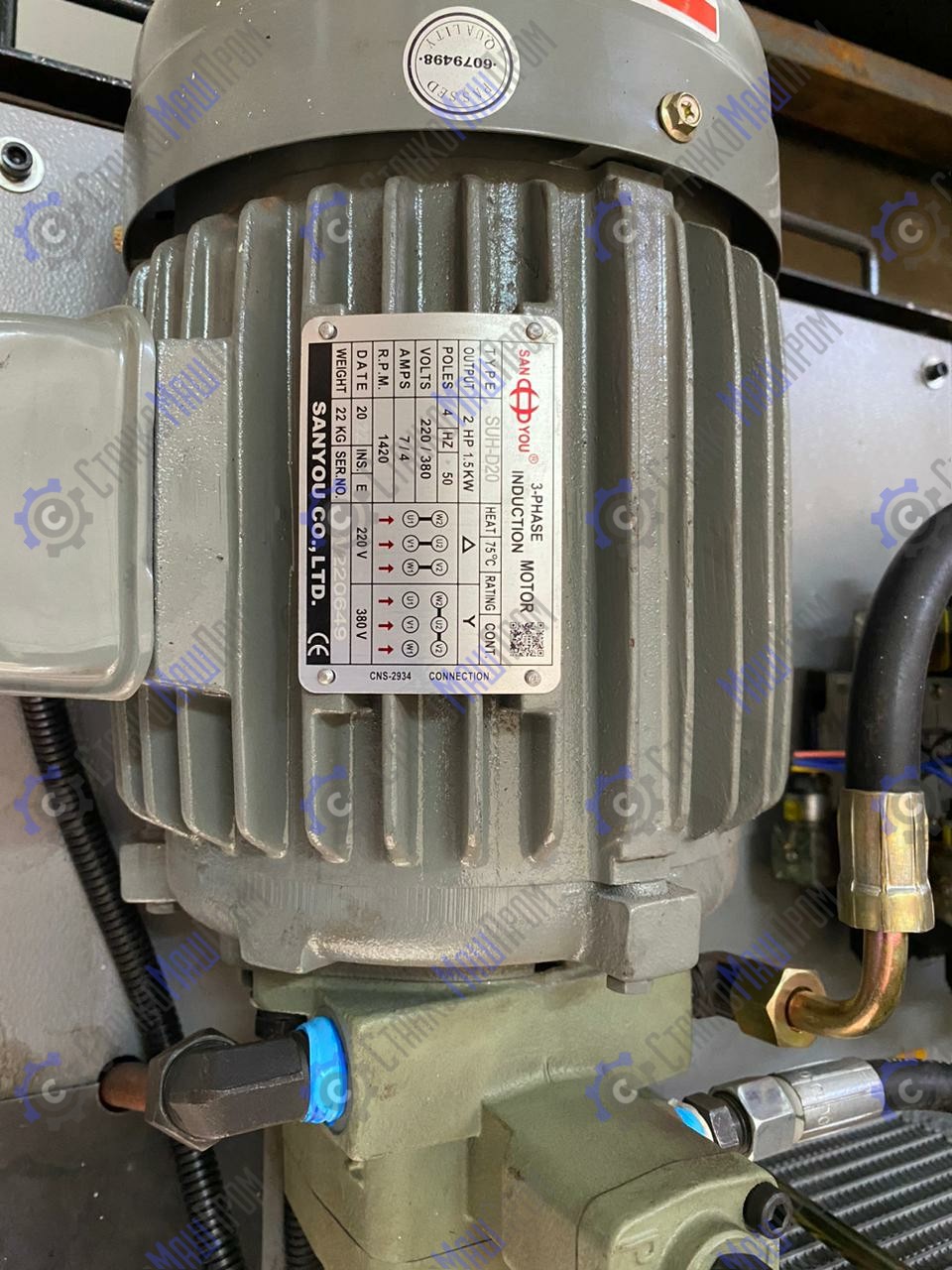

| Мощность гидравлической станции, кВт | 1,5 |
| Мощность двигателя СОЖ, кВт | 0,09 |
| Объем гидравлического бака,л | 100 |
| Объем бака для охлаждающей жидкости, л | 120 |
| Напряжение, В | 380 |
| Габариты (ДхШхВ), мм | 3300х1780х2250 |
| Вес (нетто), кг | 3200 |
| Вес (брутто), кг | 3300 |
Комплектация и особенности
Конструктивные особенности:
 | Дисковая щётка (работает от движения режущего полотна) |

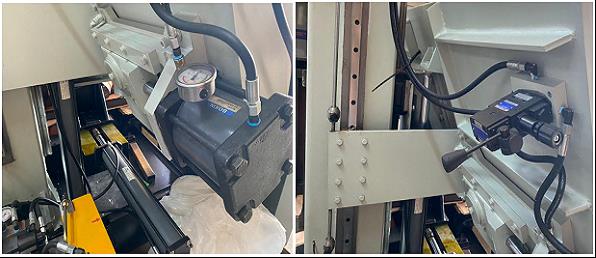

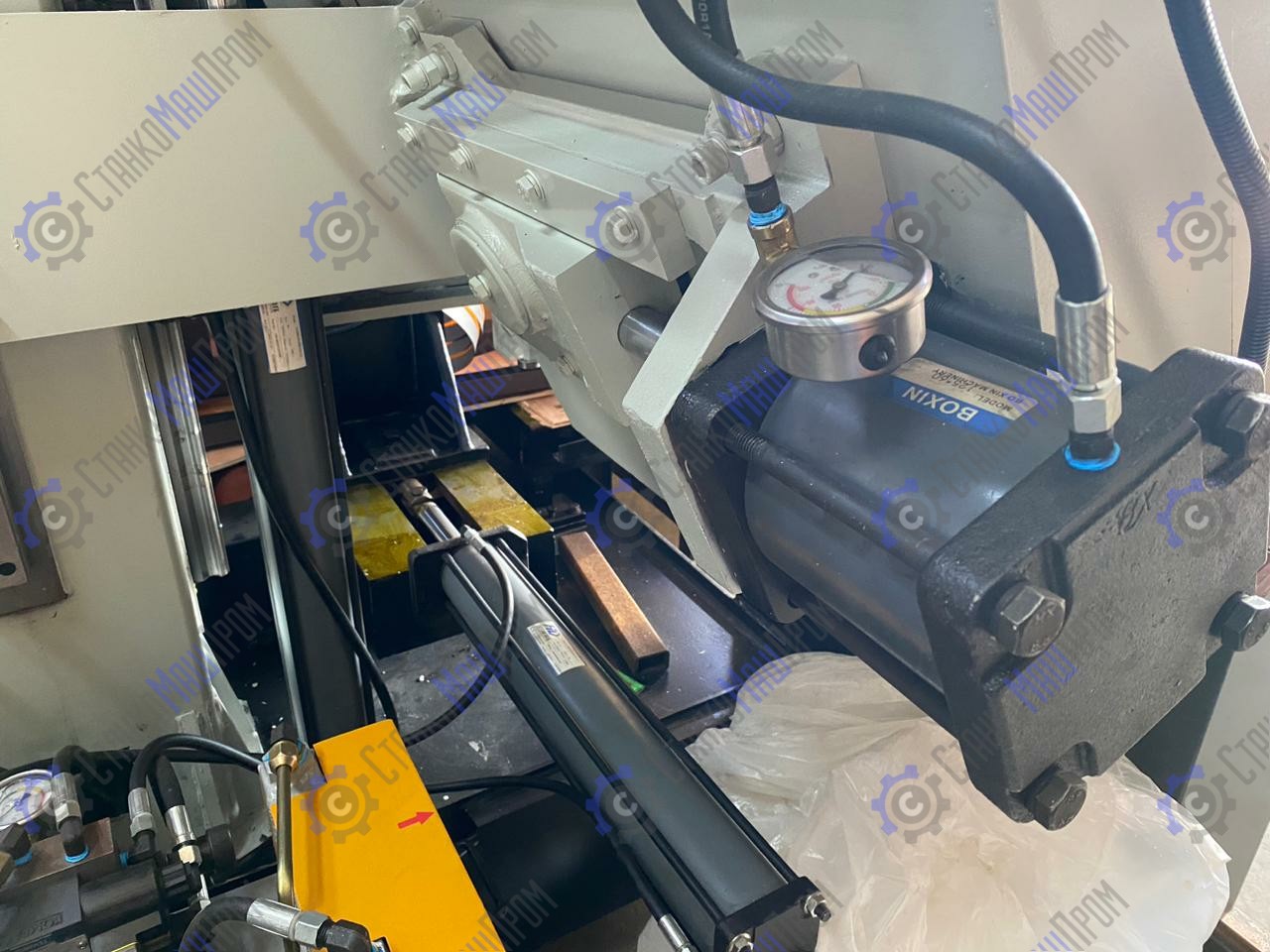

 | Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна) |
 | Вспомогательный пластинчатый стол для выгрузки заготовок (в стандартной комплектации) |

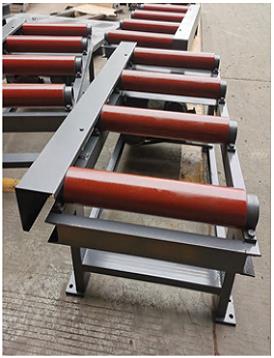

 | Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации) |
 | Набор инструментов:
|
Комплектация:
- Ленточное полотно 41х1,3х6860 мм установленное на станке
- Руководство
- Механическая дисковая щётка
- Лампа для освещения зоны резки
- Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
- Вспомогательный пластинчатый стол для выгрузки заготовок
- Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)

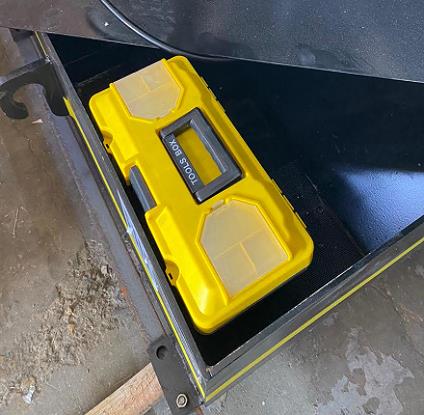

- Набор инструментов (набор инструмента может быть изменён в зависимости от поставки)
Оснастка
Доставка
Масса брутто, кг: 3 300
Габариты в упаковке ДхШхВ, мм: 3300x1780x2250
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
