Описание

Модель Stalex BS-460G-JC – это обновлённая модель, с новым дизайном, выносным пультом управления и новой системой ввода данных. Станок является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Особенности станка:

Компактные и гибкие сенсорные клавиши
Новый дизайн
Консольная выносная панель
Скорость двигателя – 40/80 м/мин
Мощность двигателя - 1,5/2,2 кВт
Размер полотна – 27х0,9 длина 3960 мм

Основные элементы:

Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°
Опускание и подъем рамы осуществляется за счет гидравлики автоматически
Станок управляется трёхфазным двигателем, с термозашитой электродвигателя
Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена)
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
Термозащита электродвигателя
Система смазки и охлаждения полотна
Тиски гидравлические с возможностью быстрого зажима заготовок
Станок имеет червячную передачу редуктора
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления:

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания

Характеристики

Вращение пилы	От -45 до +60 градусов
Диаметр пиления, мм	330
Скорость резания, м/мин	40/80
Максимальный.размер круглого профиля, мм	330 (+90°); 305 (±45°); 205 (+60°)
Максимальный.размер прямоугольного профиля, мм	460х250 (+90°); 305х250 (±45°); 205х250 (+60°)
Размер ленты,мм	27х0,9х3960
Рабочая высота стола, мм	850
Привод	зубчатый (червячная передача)
Мощность двигателя, кВт	1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя
Мощность гидравлической станции, кВт	0,75
Мощность охлаждающего насоса, Вт	45
Объём гидравлического бака, л	20
Объём бака СОЖ, л	30
Габариты упаковки (ДхШхВ), мм	2310х1130х1630
Вес (нетто), кг	900
Вес (брутто), кг	1060

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

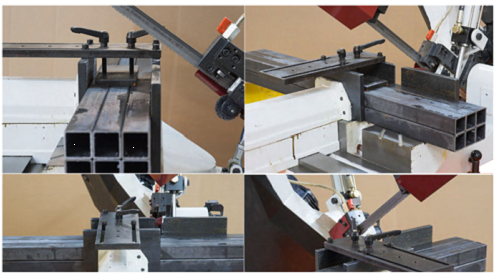

	Дополнительный прижим для пакетной резки для BS-460G. Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

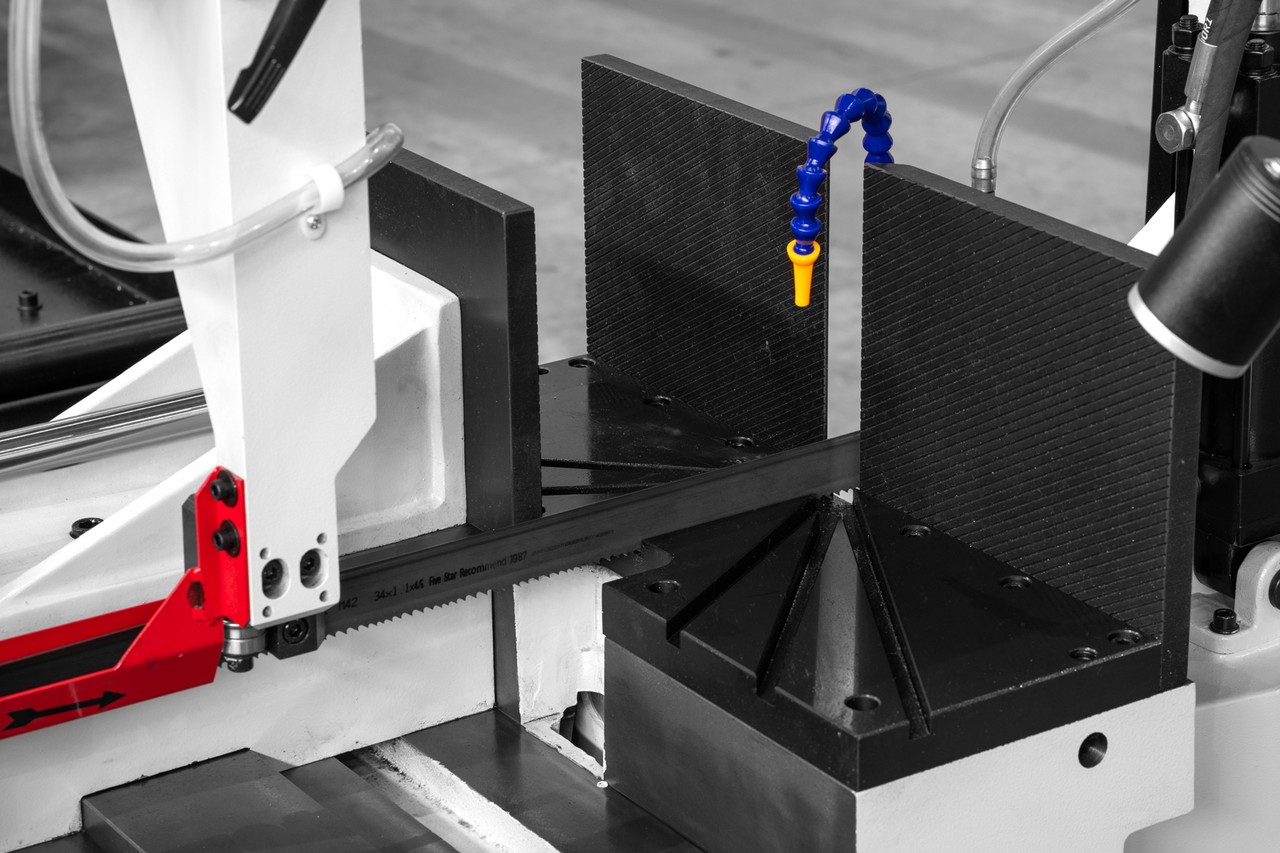

	Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°

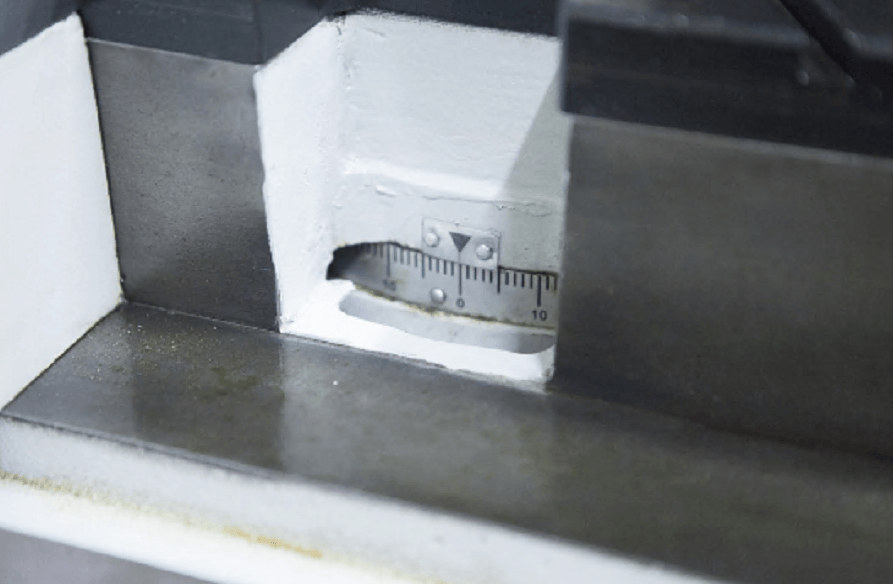

	В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°

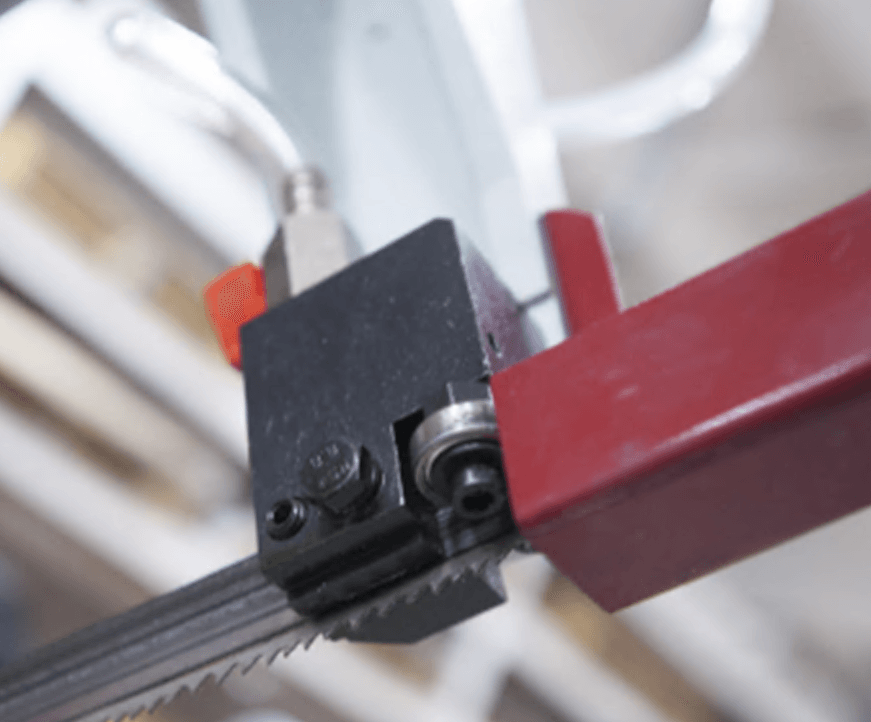

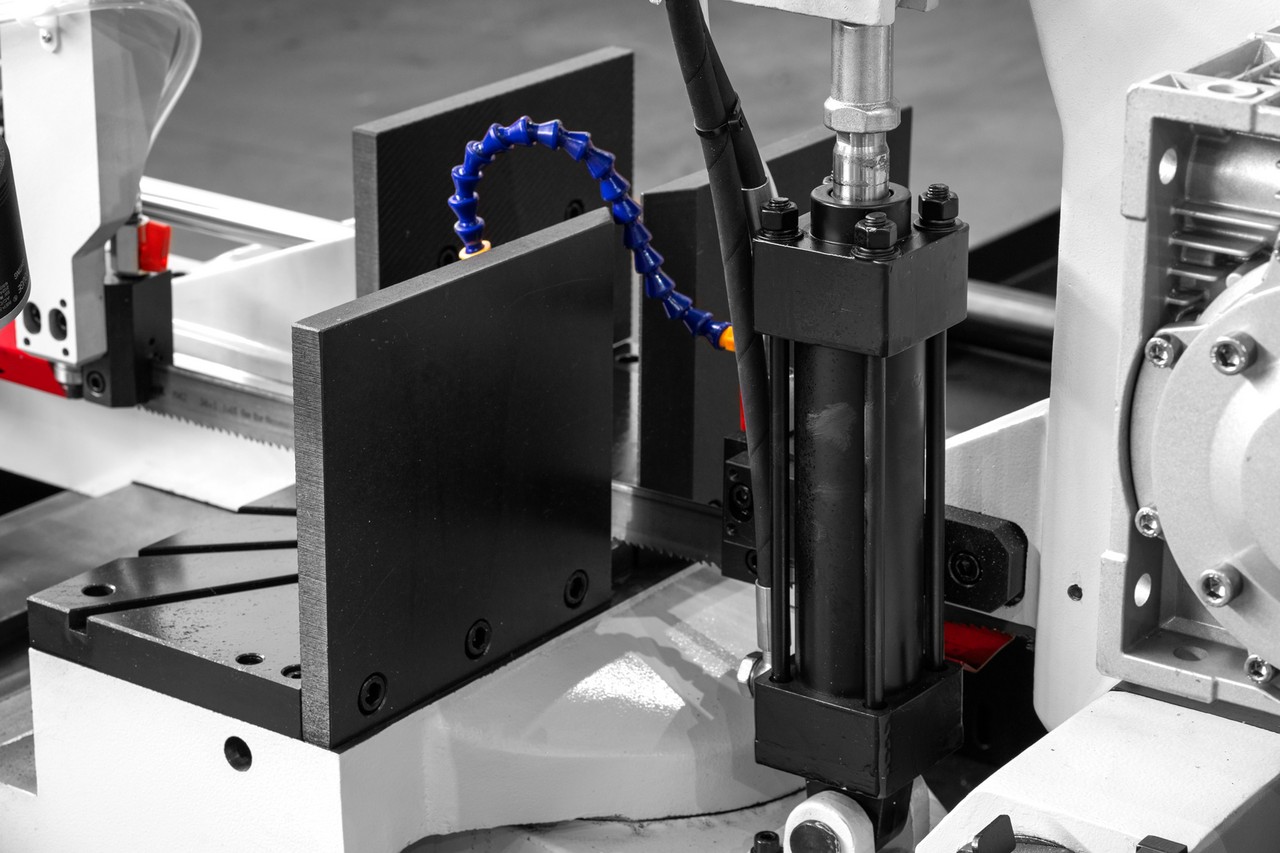

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора

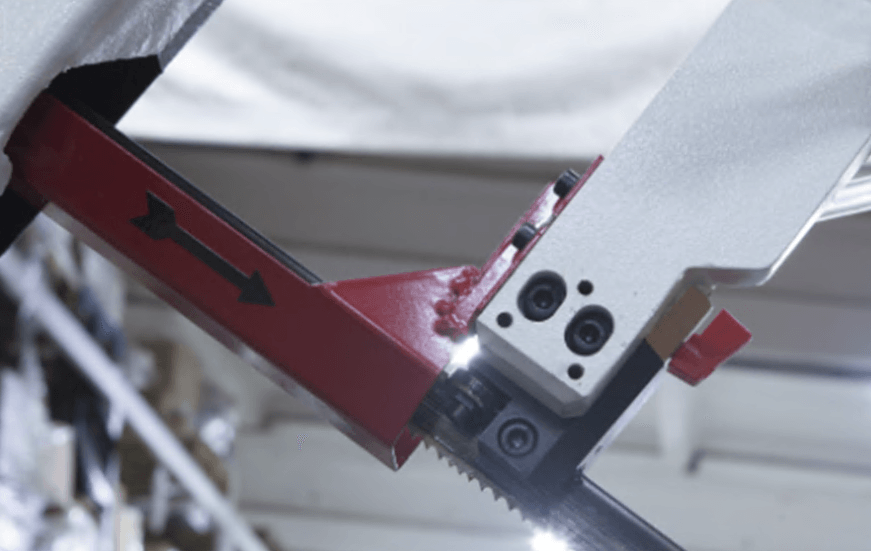

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора

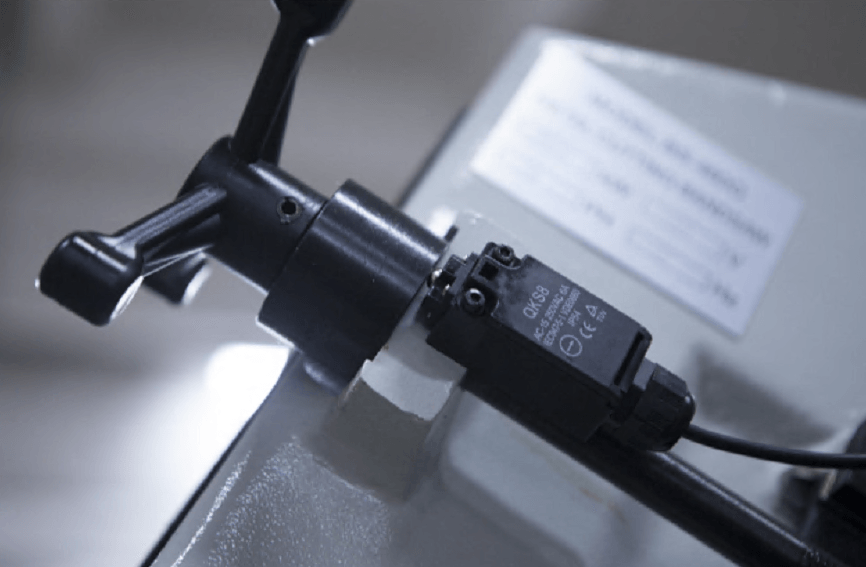

	Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет

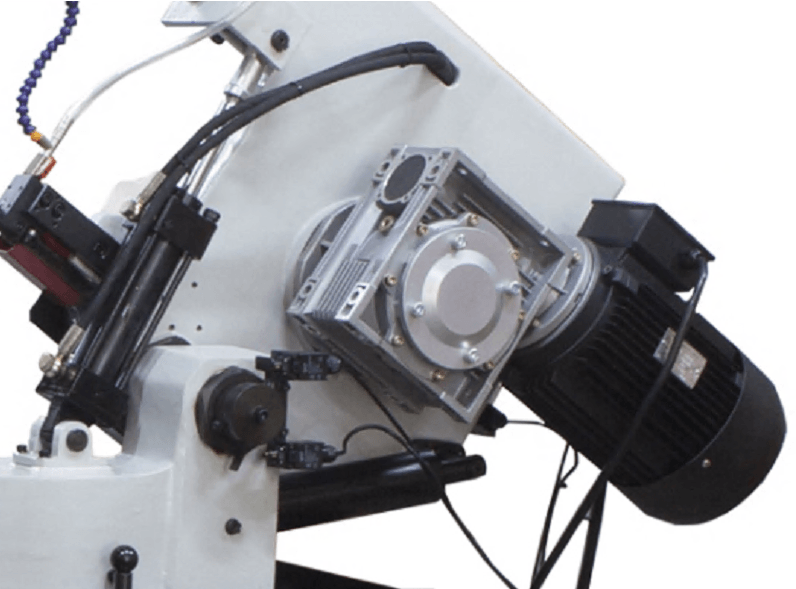

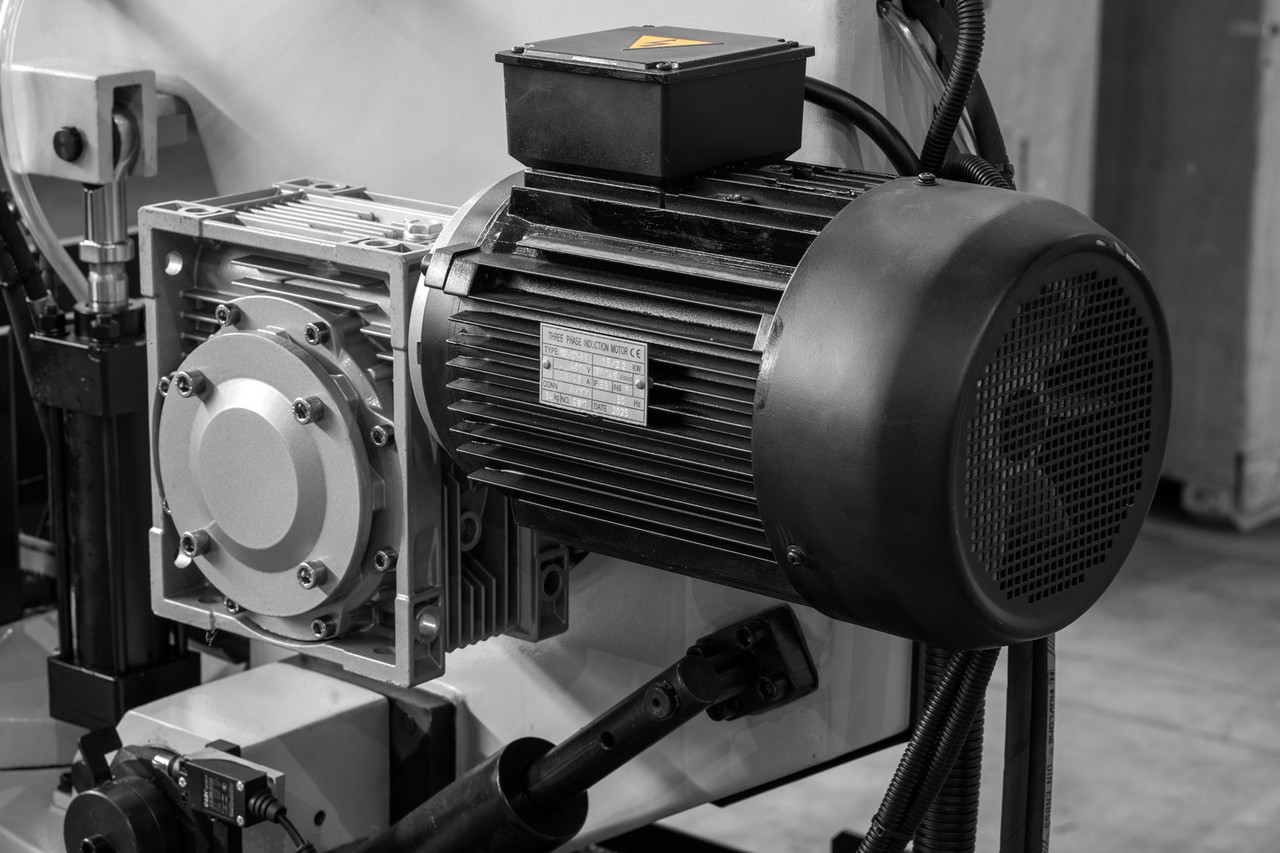

	Зубчатый привод

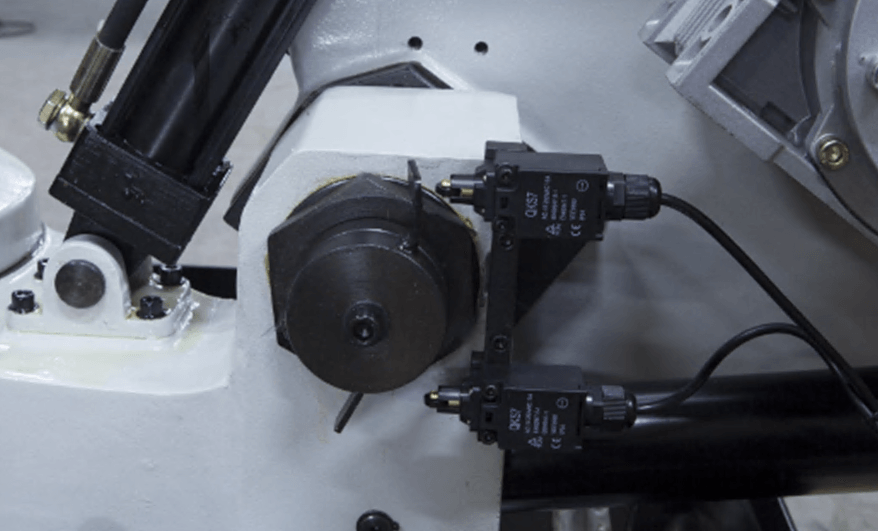

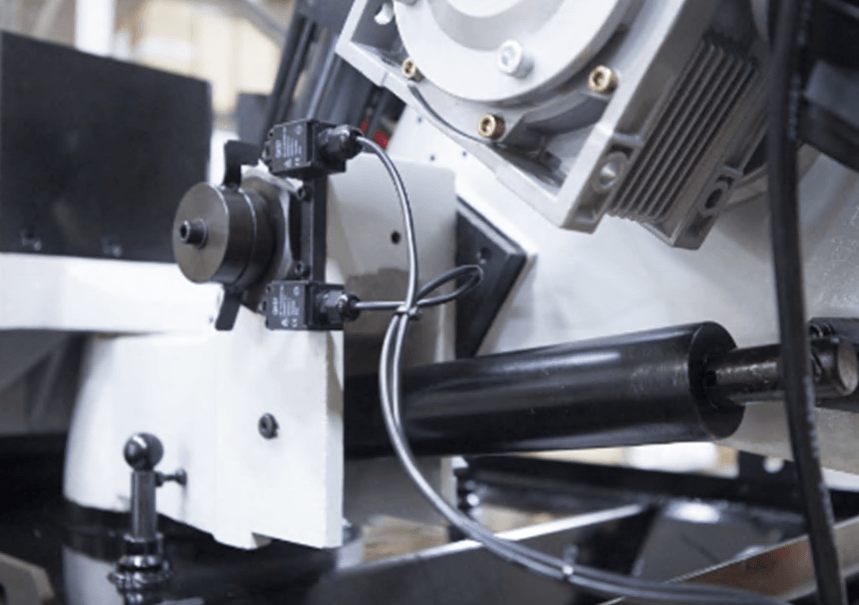

	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение
	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение
	Гидростанция

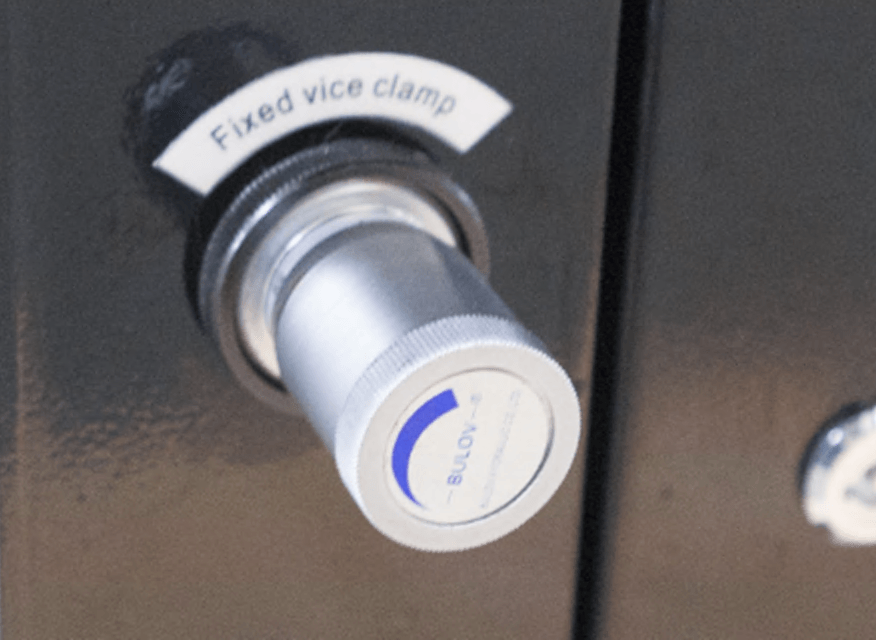

	Регулировка гидравлических тисков, отвечает за усилие зажатия тисков

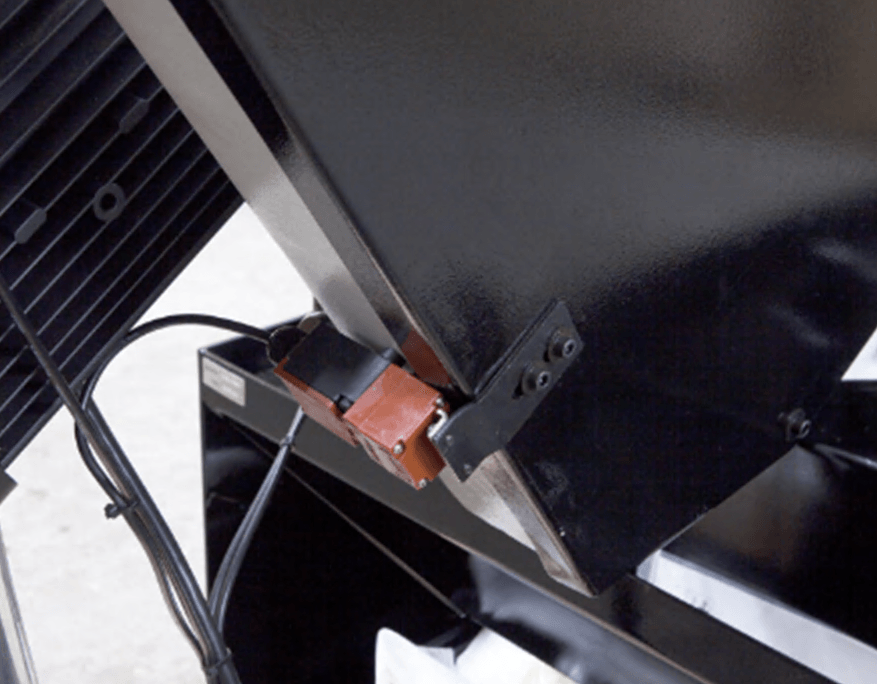

	Предохранительный датчик при снятии заднего кожуха рамы

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 1 060
Габариты в упаковке ДхШхВ, мм: 2310x1130x1630

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
