Описание

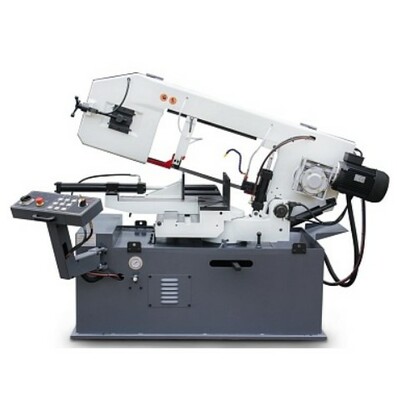

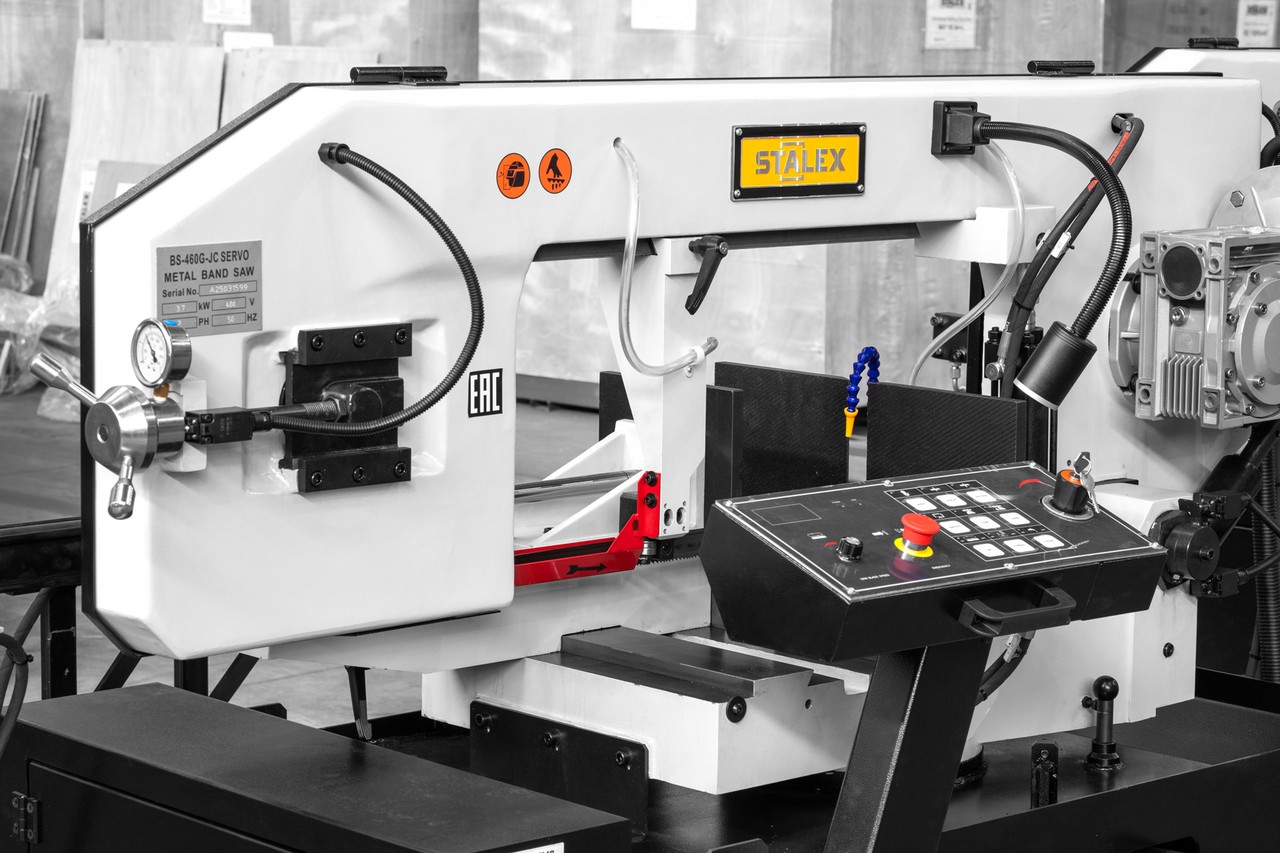

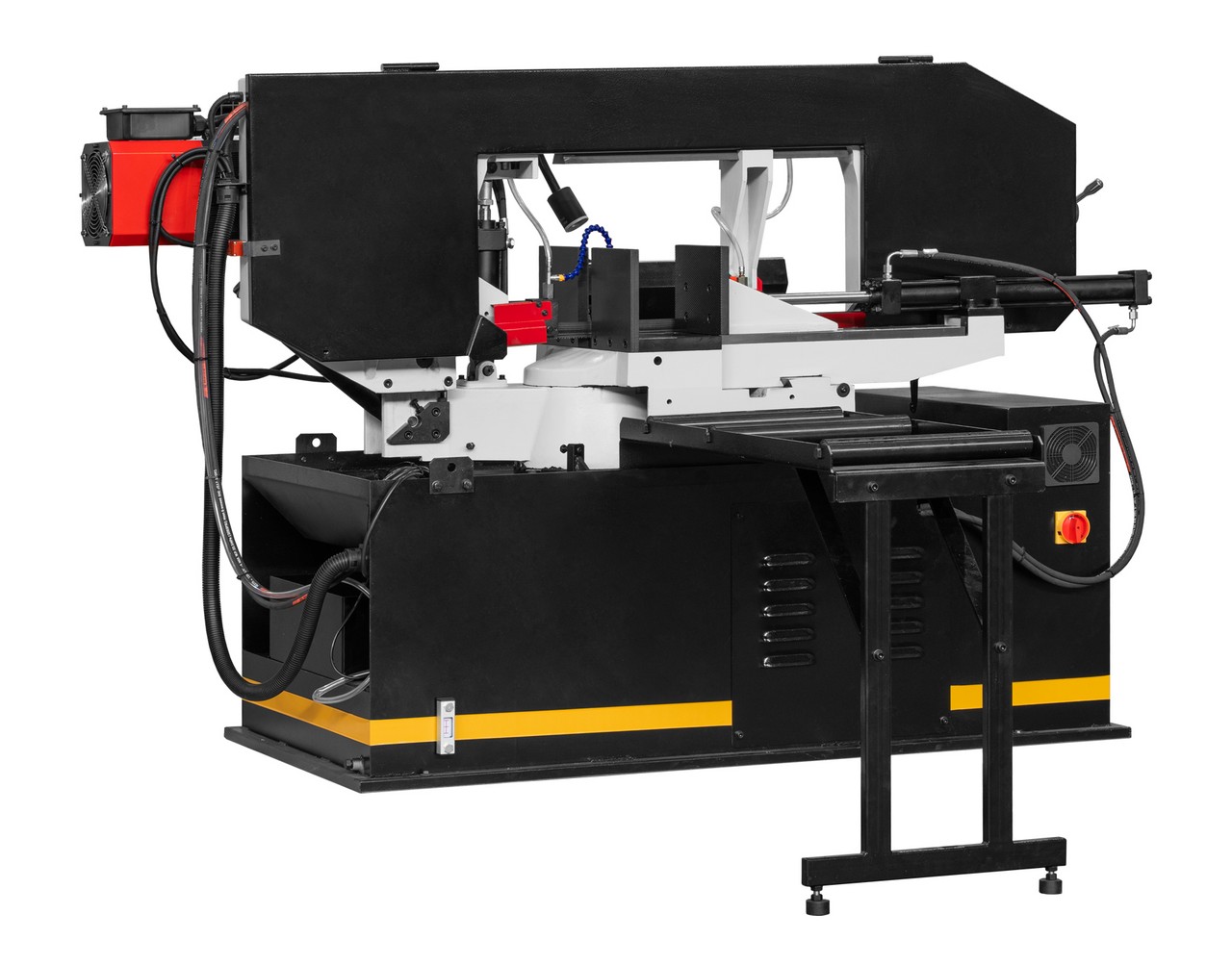

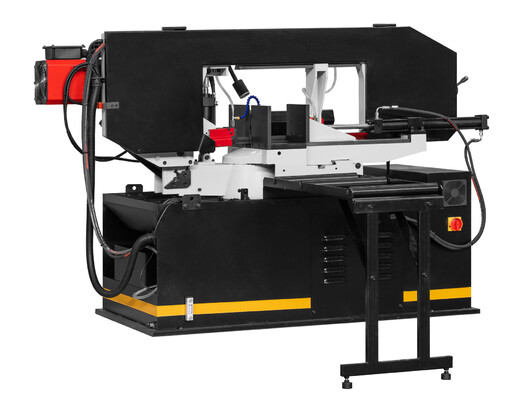

Модель Stalex BS-460G-JC SERVO является гидравлическим ленточнопильным станком, модель на базе популярного полуавтоматического консольного станка Stalex BS-460G.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Особенности станка:

Компактные и гибкие сенсорные клавиши
Новый дизайн

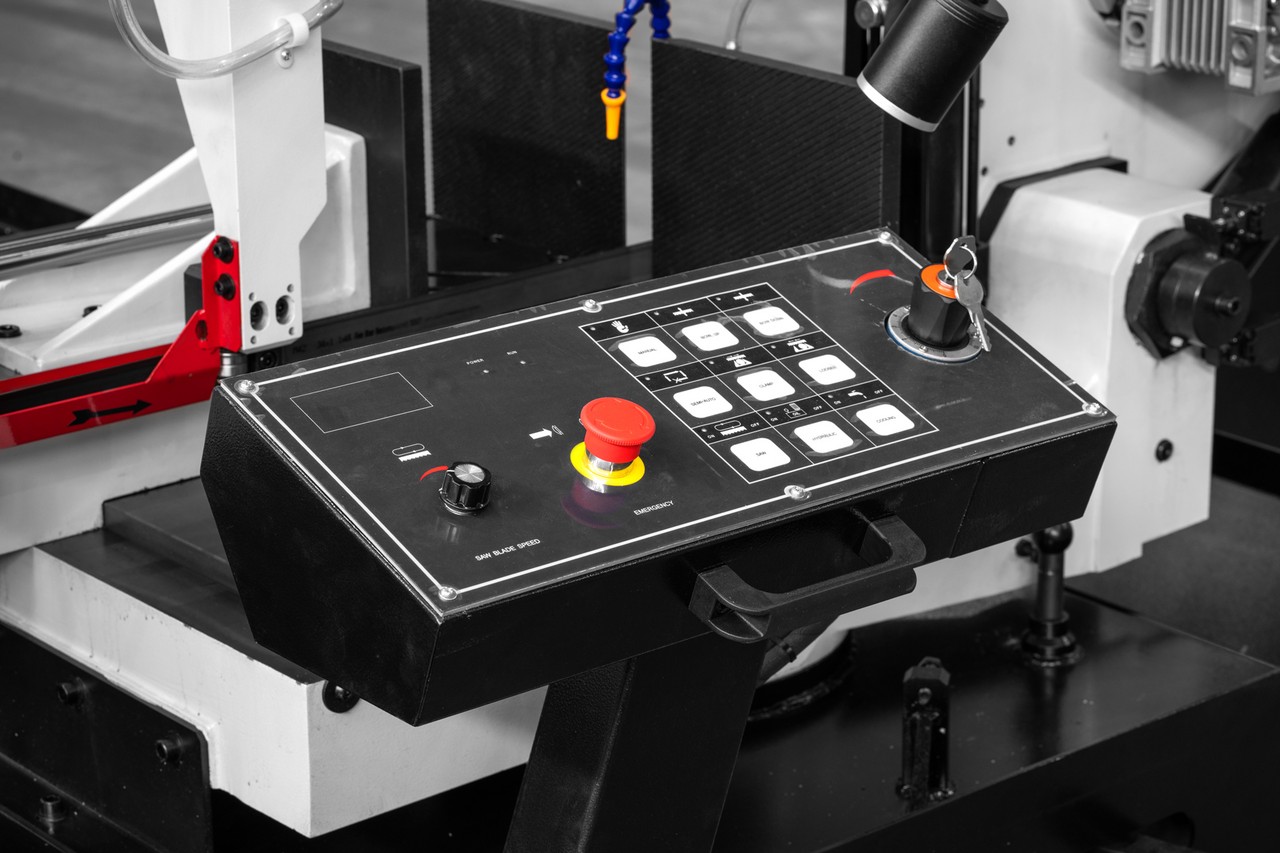

Консольная выносная панель
Плавная регулировка скорости
Мощность двигателя 3,7кВт
Размер полотна – 34х1,1 длина 3960 мм

Основные элементы:

Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°
Опускание и подъем рамы осуществляется за счет гидравлики автоматически
Станок управляется трёхфазным двигателем, с термозашитой электродвигателя
Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена)
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
Термозащита электродвигателя
Система смазки и охлаждения полотна

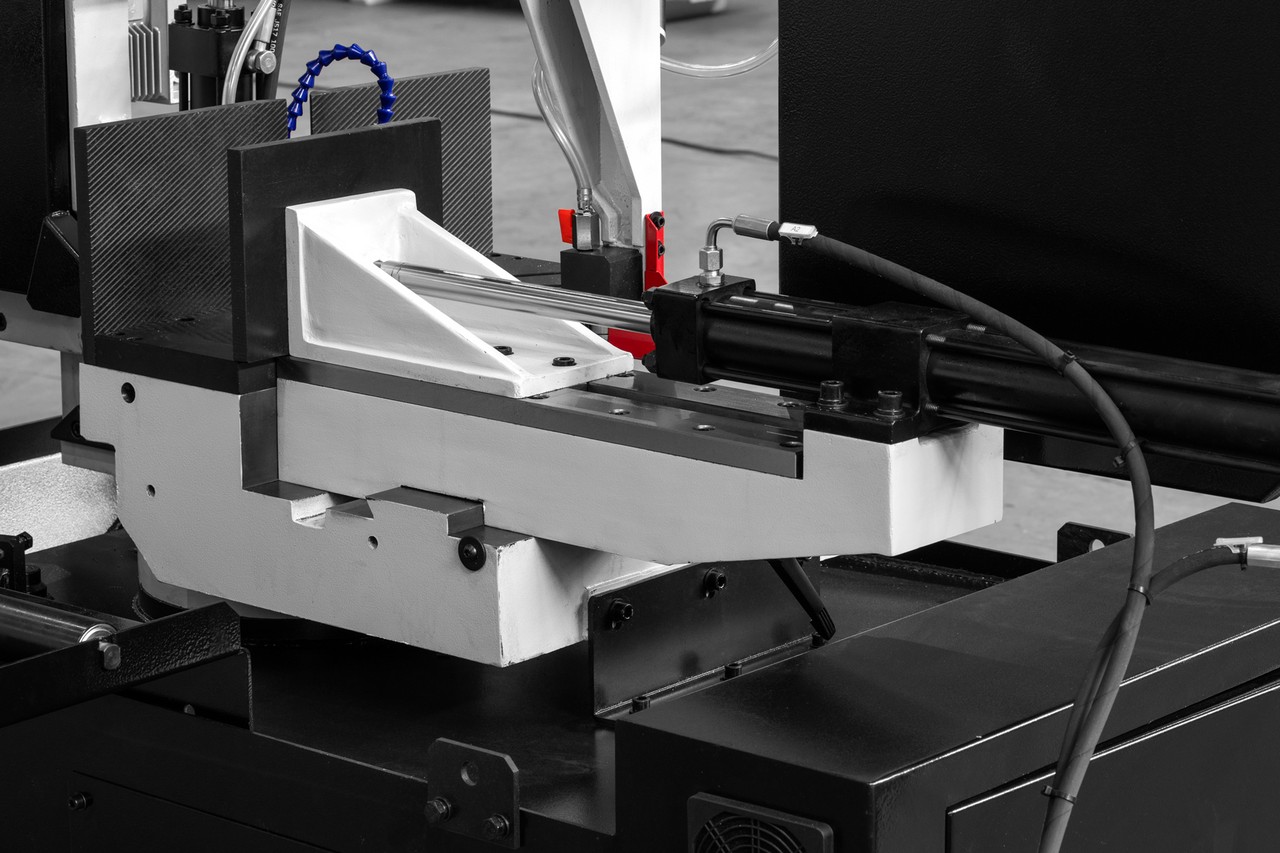

Тиски гидравлические с возможностью быстрого зажима заготовок
Станок имеет червячную передачу редуктора
Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

Процесс пиления:

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания

Характеристики

Вращение пилы	От -45 до +60 градусов
Диаметр пиления, мм	330
Скорость резания, м/мин	19-94
Рабочая высота стола, мм	850
Максимальный.размер круглого профиля, мм	330 (+90°); 305 (±45°); 205 (+60°)
Максимальный.размер прямоугольного профиля, мм	460х250 (+90°); 305х250 (±45°); 205х250 (+60°)
Размер ленты,мм	34х1,1х3960
Привод	зубчатый (червячная передача)
Мощность двигателя, кВт	3,7 (3-х фазный) термозащита перегрузки двигателя
Мощность гидравлической станции, кВт	0,75
Мощность охлаждающего насоса, Вт	45
Объём гидравлического бака, л	20
Объём бака СОЖ, л	30
Габариты упаковки (ДхШхВ), мм	2310х1070х1630
Вес (нетто), кг	750
Вес (брутто), кг	830

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

	Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°

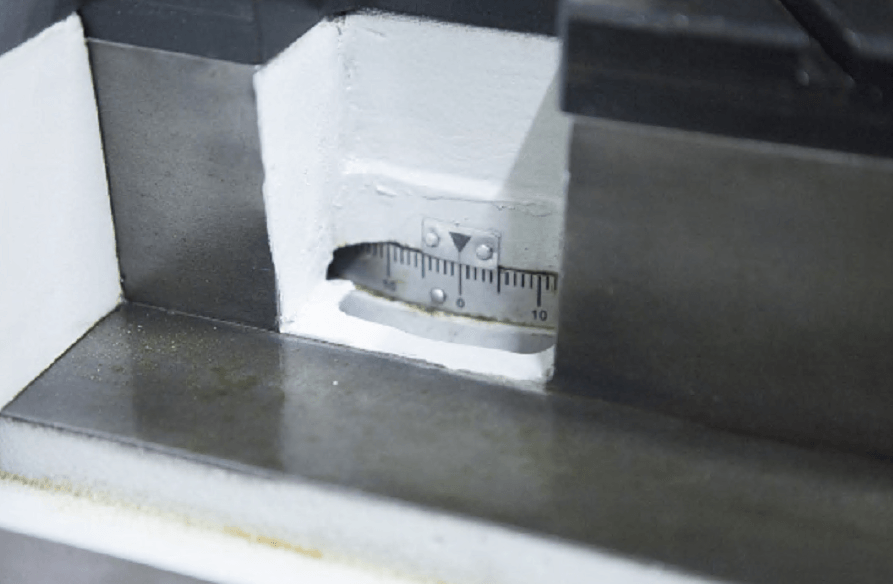

	В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°

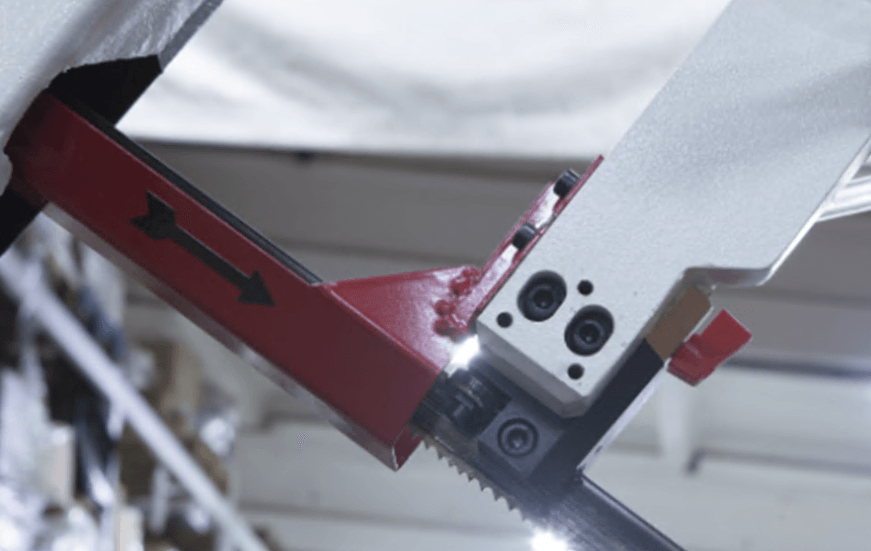

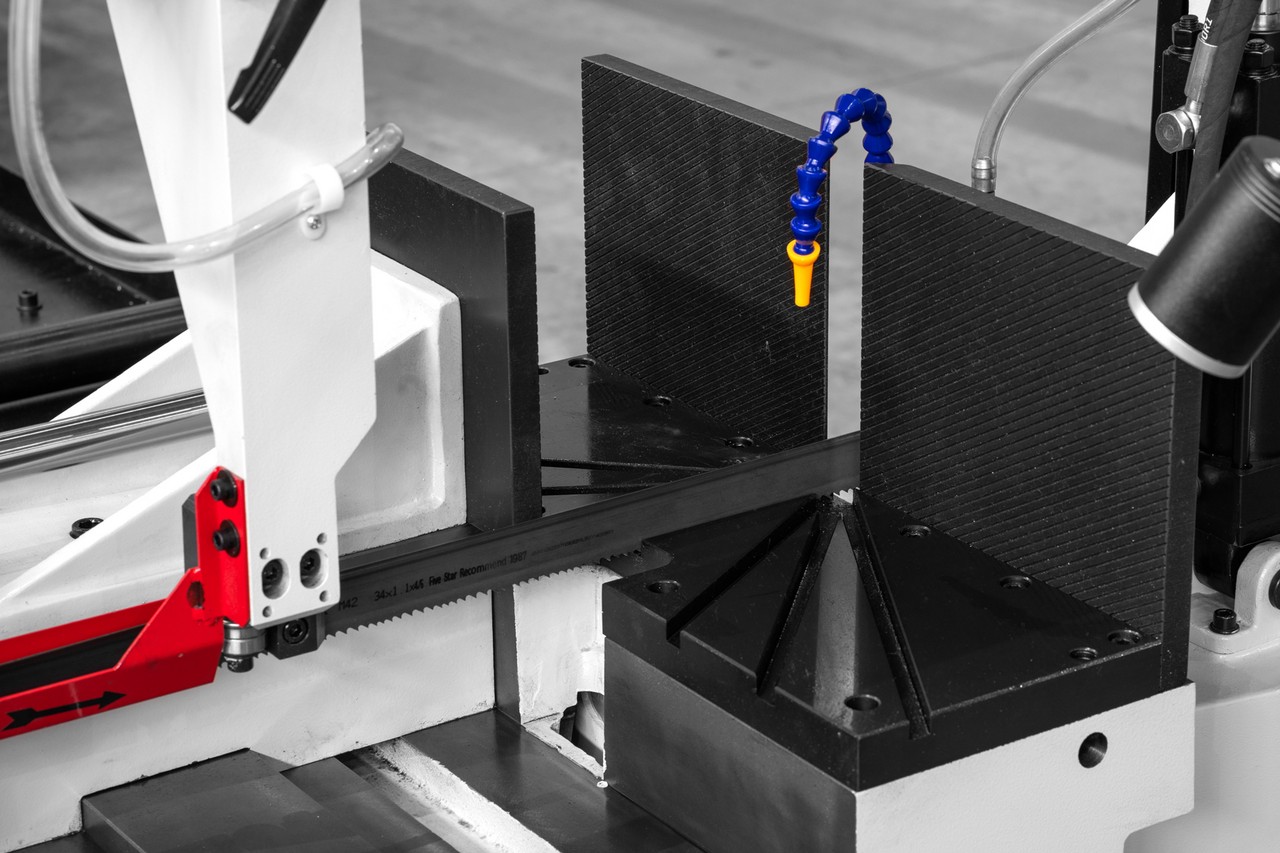

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора

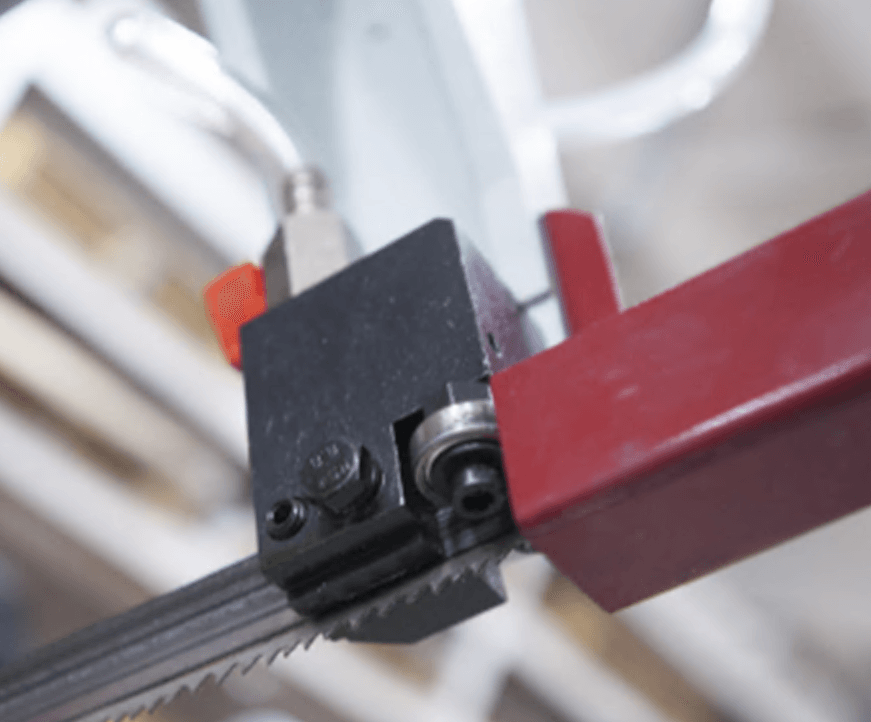

	Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора

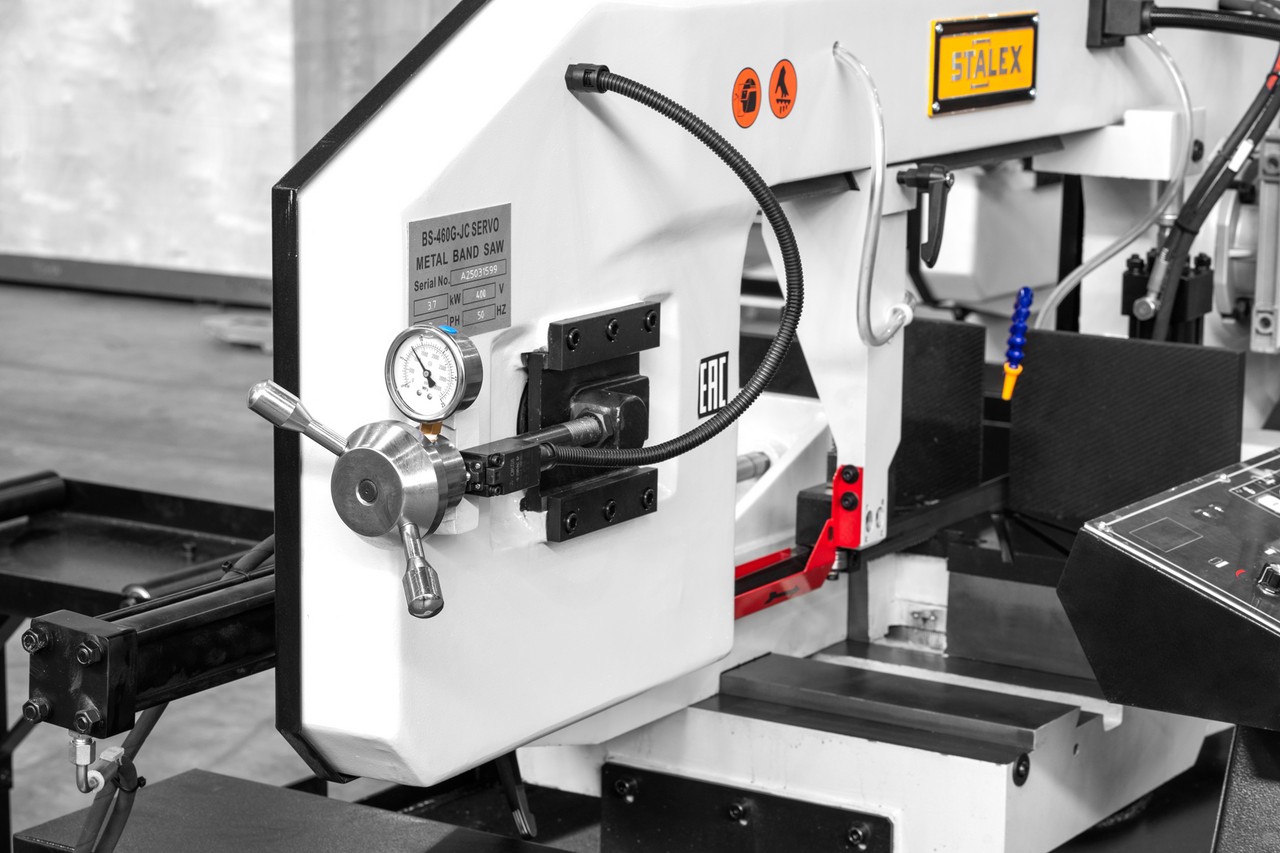

	Механическое натяжение полотна + датчик контроля (на обрыв полотна). Концевика на натяжения полотна – нет

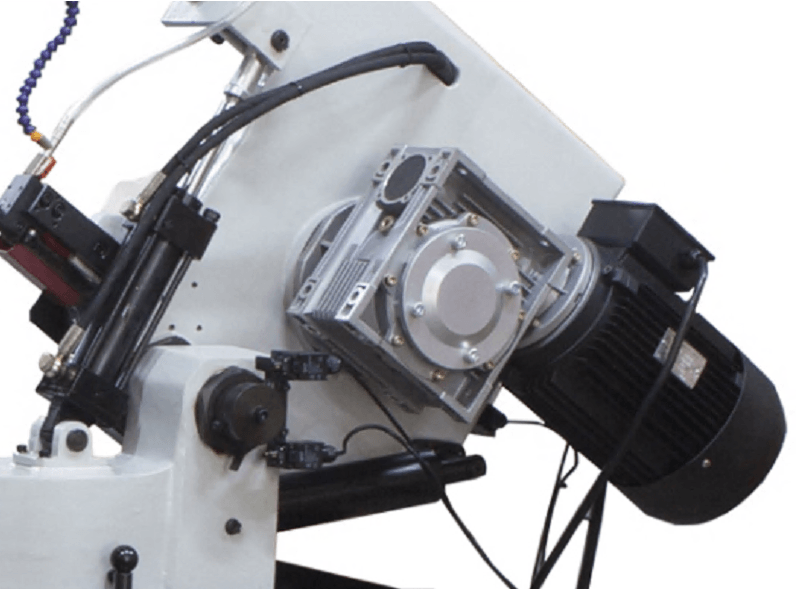

	Зубчатый привод

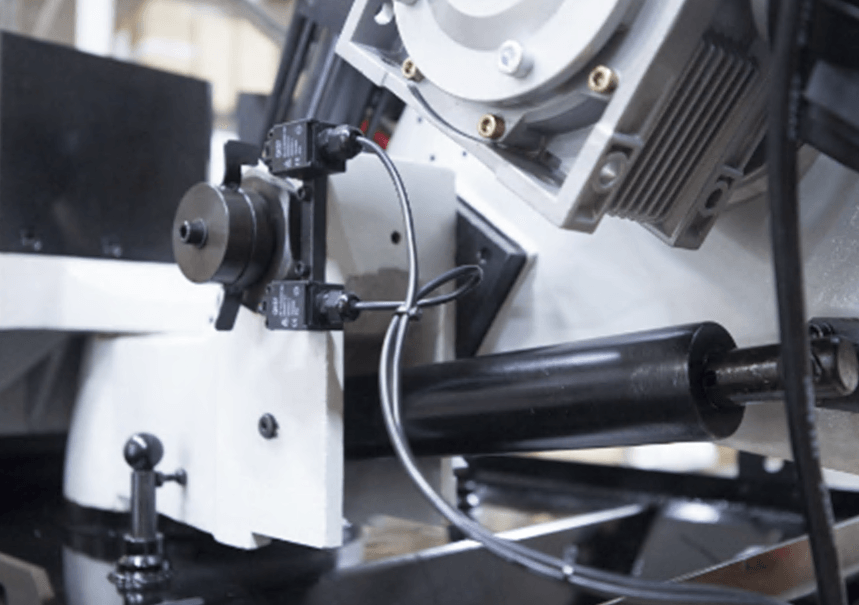

	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение
	Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение

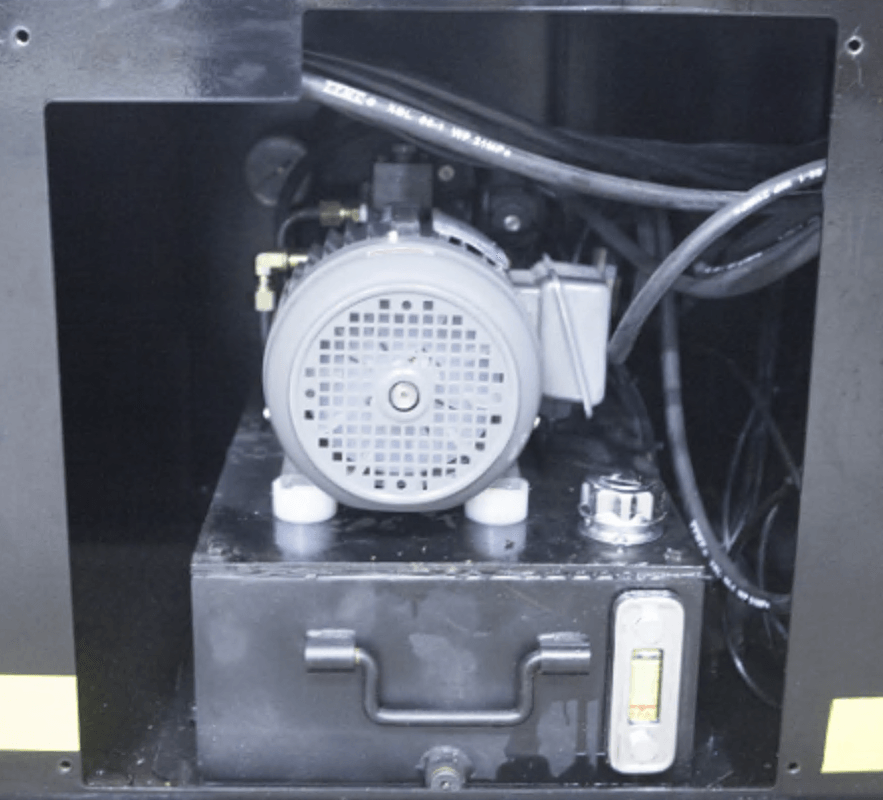

	Гидростанция

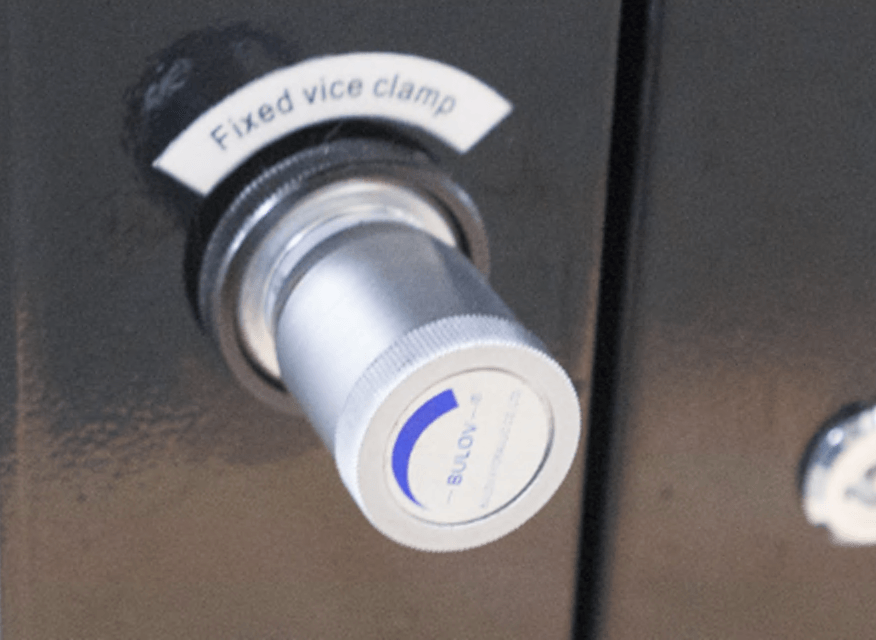

	Регулировка гидравлических тисков, отвечает за усилие зажатия тисков

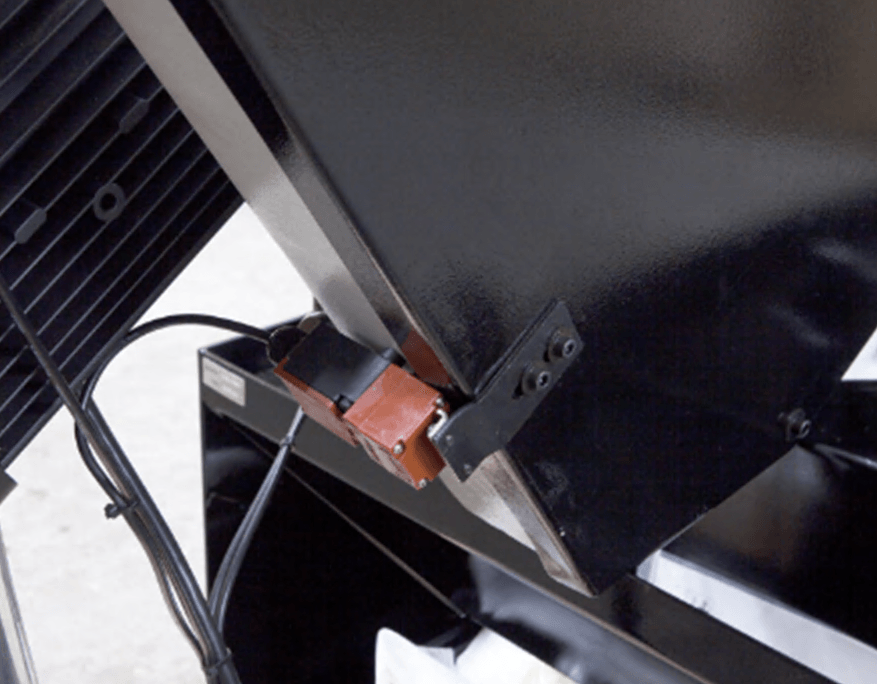

	Предохранительный датчик при снятии заднего кожуха рамы
