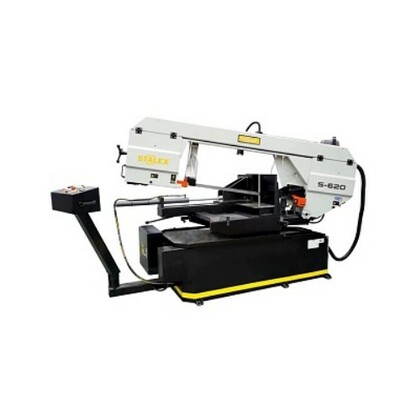

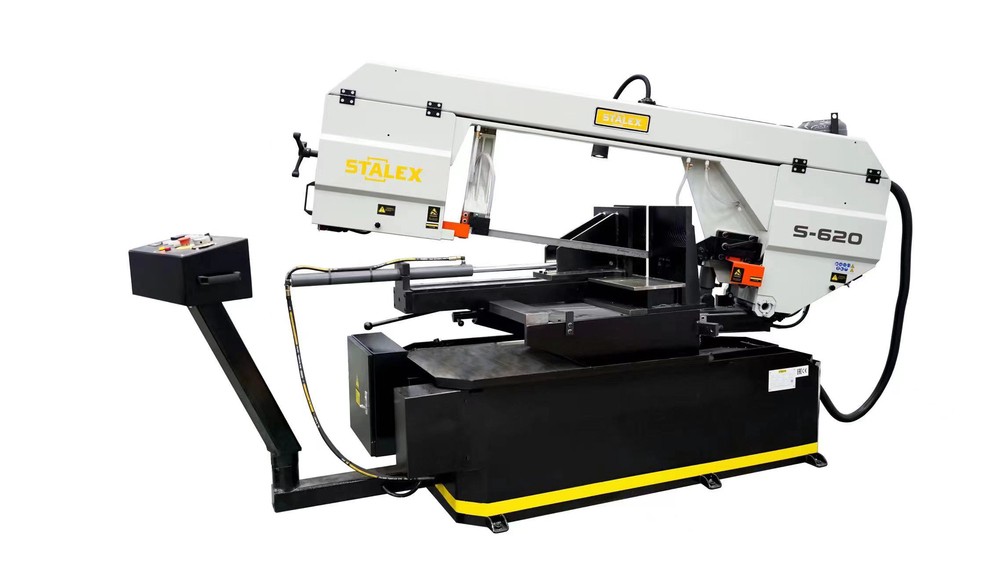

Гидравлический ленточнопильный станок STALEX S-620

Модель Stalex S-620 является гидравлическим ленточнопильным станком, консольного типа.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Движение ленты осуществляется через мотор-редуктор в диапазоне 20-90 м/мин.

Гидравлические тиски раздвигаются на 620 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы станка:

• Регулировка угла поворота рамы вдоль шкалы от -60 и -45 до +45 и +60 градусов, с шагом 1°
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется трёхфазным двигателем, с инвертором позволяющим пилить в диапазоне 20÷90 м/мин.
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Станок имеет червячную передачу редуктора
• Лампа освещения
• Дисковая щётка для очистки полотна от стружки, приводимая движением от движения шкива

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулировка угла поворота вдоль шкалы
