Описание

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.

Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi (российский аналог 9ХС), с твёрдостью закалки 56-60 HRC, с 2 режущими кромками на верхнем и нижнем ножах, толщина ножа 12мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 30 циклов/минуту (в зависимости от толщины и материала.

Особенности станка:

Работа станка осуществляется через PLC контроллер, ориентированный на работу в промышленном производстве (через ввод сигналов датчиков и вывод сигналов на исполнительные механизмы)
Подсвечиваемая рабочая зона (лазерной линией реза не комплектуется)
Переносная ножная педаль, позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Верхний и нижний нож имеют двустороннюю заточку
Цифровая система управления
Задняя защита с блокировкой
Счётчик кол-ва резов отображается на NC дисплее
Пневматическая система поддержки листа
Линейный рабочий стол с шариковыми опорами
Моторизированный задний упор с возможностью ручной тонкой настройки
Движение моторизированного заднего упора задаётся и отображается на NC дисплее
Длина хода заднего моторизированного упора 630мм (увеличение длины упора до 1000мм конструктивно невозможно)
Простая и быстрая регулировка зазора между ножами
Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
Ширина (глубина) рабочего стола до линии реза – 403 мм (увеличение глубины раб. стола конструктивно невозможно)
Длина передних удлинителей до режущих ножей (вкл. рабочий стол) – 657 мм
Боковой упор для фиксации листа по 90°

Характеристики

*Толщина металла, мм	0,8-4
Марка стали (режущие ножи)	9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи)	HRC56-60
Кол-во режущих кромок на верхнем и нижнем ноже	по 2 режущие кромки
Размеры ножей: ширина(толщина)/высота/длина, мм	12/49/1285 (2 шт.)
Прочность обрабатываемого материала, Н/мм²	≤ 450
Максимальная длина реза, мм	2550
Угол резки	1,8°
Максимальное число резов в минуту (в том числе с макс. нагрузкой), циклов /минуту	30
Мощность двигателя, кВт	7,5
Моторизированный задний упор, мм	630
Размер упаковки, мм	3250x1160x1550
Масса нетто/брутто, кг	2550/2800

*Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв ≤450 MРa (1 Н/мм2 = 1 MPa).

Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 2мм (с пределом прочности σв ≤600 MРa), для моделей Q11-4х1300NC и Q11-4х2550NC.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤450 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Основные элементы станка:

Счётчик кол-ва резов
Упор для листа 90°
Пневматическая опора
Ножная педаль
Линейный рабочий стол с шариковыми опорами
Подсвечиваемая рабочая зона
Комплектация к станку
Электрошкаф
Предварительная система прижима материала перед моментом резки имеет резиновое уплотнение
Узел регулировки зазора между ножами + стопоры

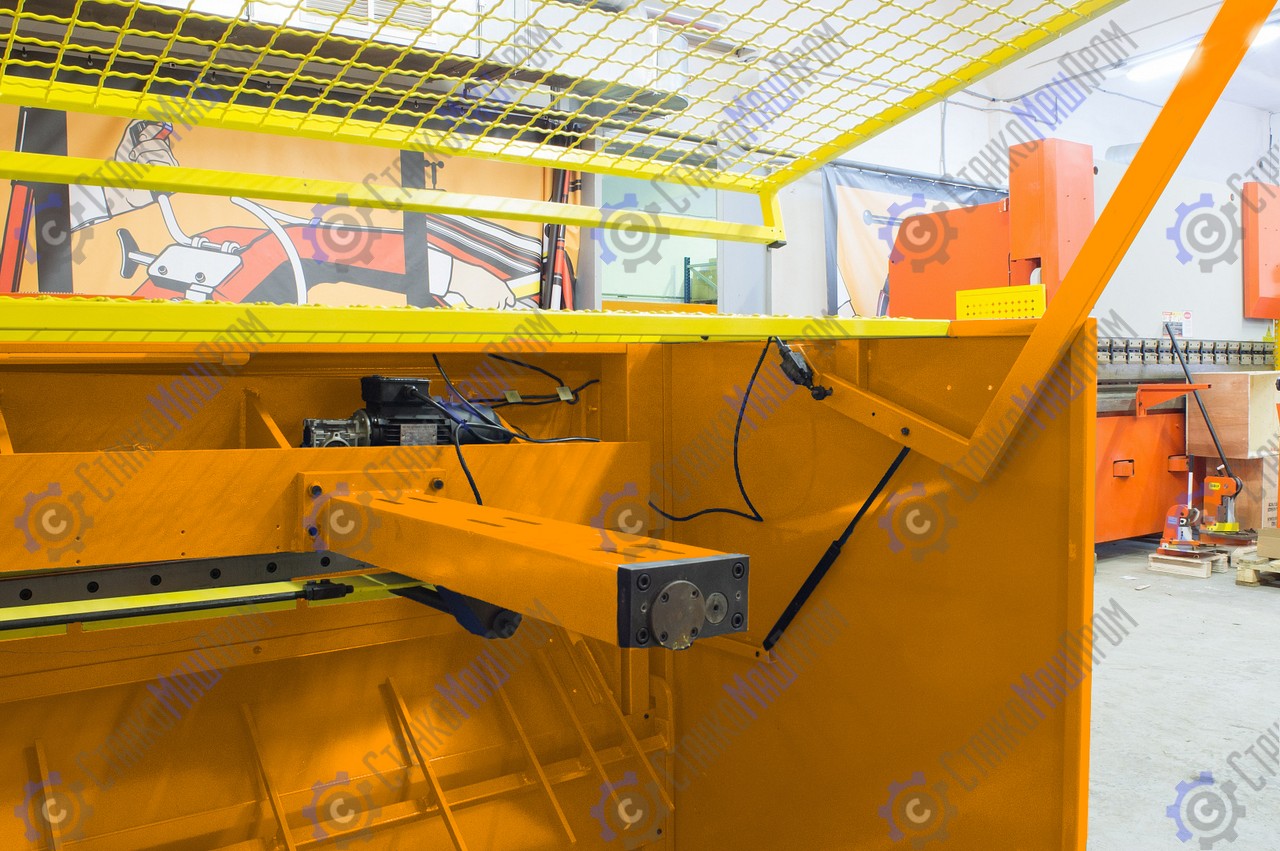

Моторизированный задний упор с возможностью ручной тонкой настройки
NC дисплей
Задняя защита с блокировкой
