Описание

Компактный высокопроизводительный станок предназначен для резки кровельного металла, алюминия, меди, латуни, пластика в строительных, монтажных предприятиях и производствах различной сложности.

Станок оснащен качественными долговечными ножами из инструментальной легированной стали 9CrSi, с твёрдостью закалки 45-50 HRC, с 4 режущими кромками на верхнем и нижнем ножах, толщина ножа 18 мм. Кривошипно-шатунный механизм позволяет работать с высокой скоростью резки – до 20 циклов/минуту (в зависимости от толщины и материала), без перегрева станка (и дополнительным временем на его охлаждение), а также более низким потреблением энергии.

Особенности станка:

Механический задний упор для точного позиционирования имеет счётчик длины
Простая и быстрая регулировка зазора между ножами
Верхний и нижний нож имеют четырехстороннюю заточку
Ножная педаль от модели Q11-4x2000 позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Рабочий ход ограничен движением хода кривошипно-шатунного механизма и не регулируется
Предварительный прижим материала перед моментом резки (прижимные пальцы имеют резиновую вставку)
Расстояние от заднего упора до линии реза (съёмный упор) – 500 мм для модели Q11-4x2000/2500/3200
Ширина рабочего стола до линии реза – 430 мм
Длина передних удлинителей – 382 мм
Количество передних удлинителей 2000 – 2 шт.
Боковой упор для фиксации листа по 90°

Характеристики

Рабочая длина, мм	2500
Рабочая толщина сталь σв ≤400МПа, мм	4.0
Прочность обрабатываемого материала, Н/мм²	≤ 400
Угол резки	2°
Максимальное число резов в минуту, циклов в мин	20
Механический задний упор, мм	500
Марка стали (режущие ножи)	9CrSi – Сталь инструментальная легированная
Твердость (режущие ножи)	HRC45-50
Кол-во режущих кромок на верхнем и нижнем ноже	по 4 режущие кромки
Ширина (толщина) ножей, мм	18
Мощность двигателя, кВт	5.5
Габаритные размеры, мм	3700x1510x1490
Масса нетто/брутто, кг	3600/3850

* Макс. толщина - указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σв, который не должен превышать параметр σв <400 MРa (1 Н/мм2 = 1 MPa).

Для работы с материалами, не входящих в группу углеродистые стали (такие как легированные стали, нержавеющие стали, холоднокатаные стали) необходимо проконсультироваться с сотрудниками компании-продавца. Макс. толщина резки при работе с нержавеющей сталью составить около 1,2 мм (с пределом прочности σв <600 MРa), для моделей Q11-3х1300 и Q11-3х1500.

Макс. толщина резки при работе с нержавеющей сталью составить около 1,5 мм (с пределом прочности σв <600 MРa), для моделей Q11-4х2000, Q11-4х2500 и Q11-4х3200.

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с низкоуглеродистой сталью. И зависит не только от вида, сорта, термообработки материала, но и его длины и толщины, более точно определить макс. допустимую толщину - возможно только методом пробной резки.

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

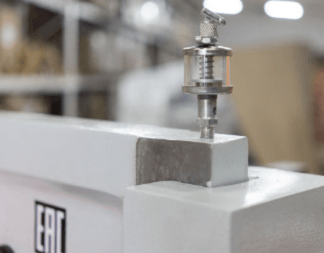

	Две маслёнки направляющих верхнего лезвия
	Упор для листа 90°
	Ножной рычаг

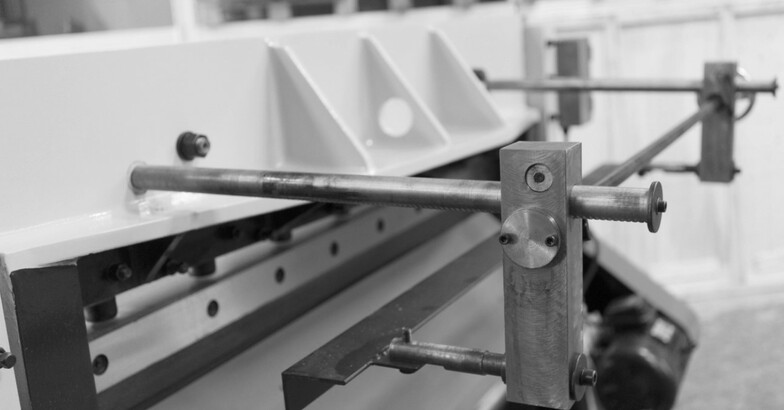

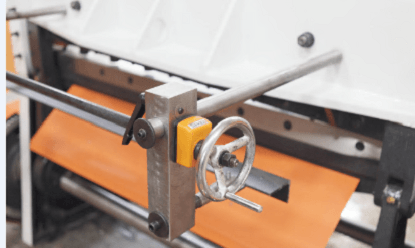

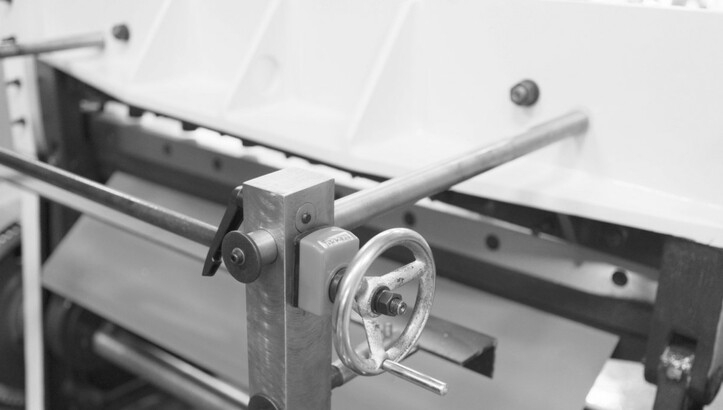

	Задний упор с маховиком перемещения – 350 мм (с счётчиком длины)
	Счётчик длины заднего упора

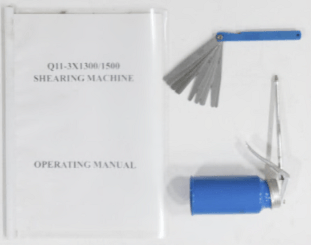

	Комплектация к станку (инструкция/маслёнка/щуп)

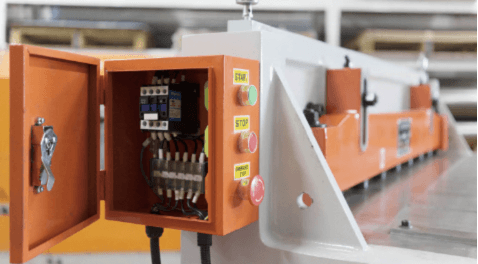

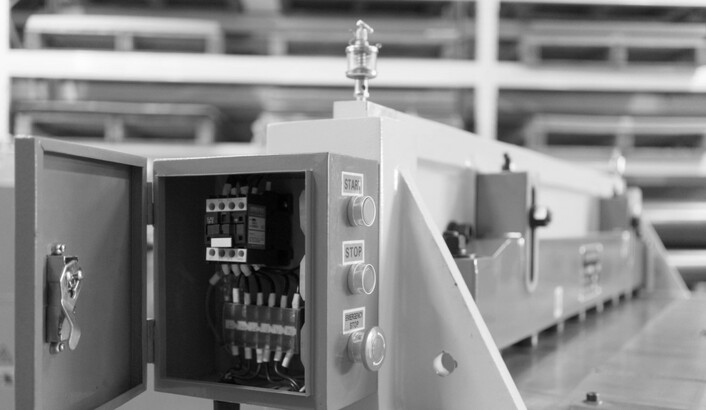

	Электрошкаф

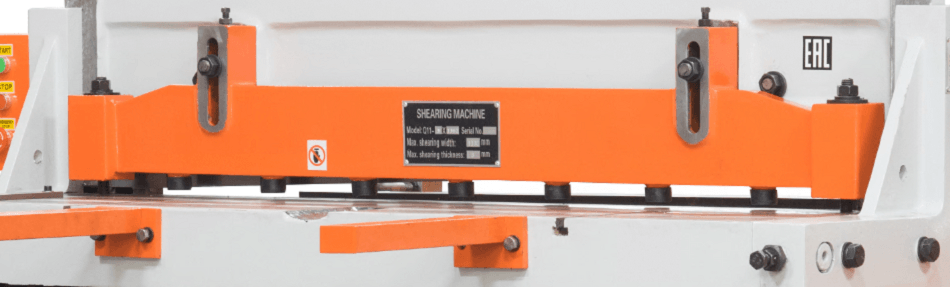

	Упорные пальцы предподжима имеют резиновую вставку

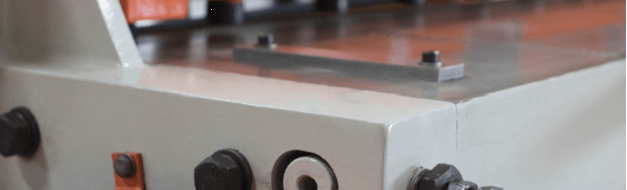

	Узел регулировки зазора между ножами + стопоры
	Предохранительный рычаг

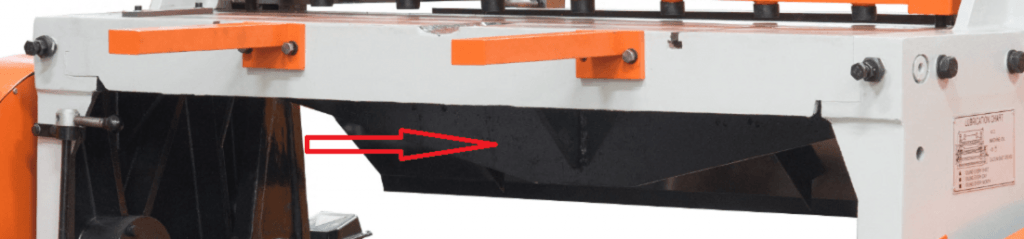

	Ребро жёсткости при нагрузке на удар

Доставка

Параметры груза
Масса брутто, кг: 3 850
Габариты в упаковке ДхШхВ, мм: 3700x1510x1490

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

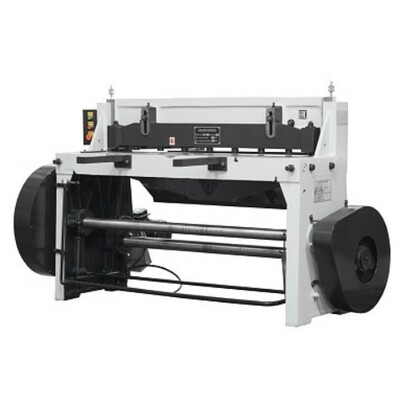

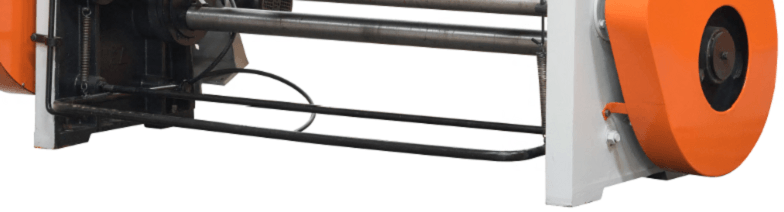

Гильотина электромеханическая Stalex Q11-4x2500
