Описание

Гильотины электромеханические Stalex SBJB — предназначены для раскроя листового металла средней толщины, а именно выполнения прямолинейных резов. Широко используются в производстве воздуховодов, комплектующих водосточных систем, доборных элементов кровли и строительстве. Основное назначение - рубка листового материала в заготовительном производстве.

Основное преимущество гильотины Stalex SBJB состоит в том, что в момент реза, давление на разрезаемый материал производится не по всей длине реза, что снижает требуемое усилие – благодаря косому подвижному ножу, двигающемуся в одной плоскости без изменения угла наклона. Гильотина имеет цельные (не сегментные) ножи – 1300/1500мм, каждый нож (верхний и нижний) – имеет по две режущие кромки.

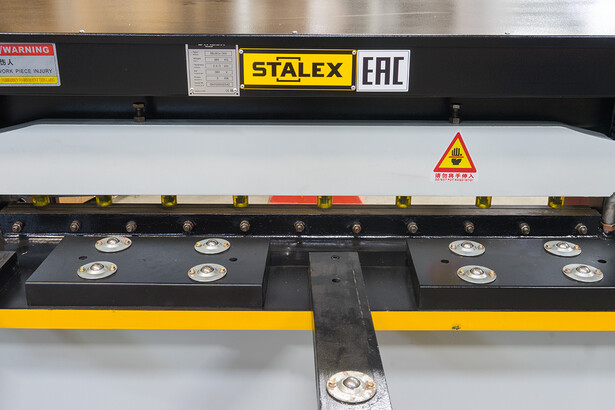

Для удержания материала во время реза, гильотины Stalex SBJB имеют автоматический прижим для фиксации заготовки, который снижает эффект вытягивания материала из под ножа и рез получается ровнее. Стальная станина обеспечивает долговечную и надежную эксплуатацию оборудования. Гильотина оснащена задним упором с точной ручной регулировкой, что обеспечивает высокую повторяемость и точность реза. На подающем столе станка есть направляющая для реза заготовки на 90 градусов.

Особенности станка:

Автоматический прижим для фиксации заготовки
Упор с механической регулировкой
Стальная станина
Управление при помощи ножной педали
Макс. ширина листа 1300/1500 мм
Гильотина имеет цельные (не сегментные) ножи – 1300/1500 мм
Каждый нож (верхний и нижний) – имеет по две режущие кромки
Ножной рычаг (ножная педаль) позволяет оператору мобильно управлять гильотиной, одновременно работая с подачей листа
Со станком штатно поставляется ножная педаль в защитном кожухе с электрическим кабелем и металлическими крепёжными элементами

Характеристики

Толщина металла, мм (σв <400 Н/мм2)	3
Мин. толщина метала, мм (σв <400 Н/мм2)	0,4
Макс. ширина, мм	1500
Кол-во режущих кромок на ножах	2
Угол резки	2°30’
Ход ножа, мм	70
Ход автоматического прижима, мм	20
Холостой ход, ед/мин	28
Ход под нагрузкой, ед/мин	5÷6
Мин. расстояние между столом и ножом, мм	20

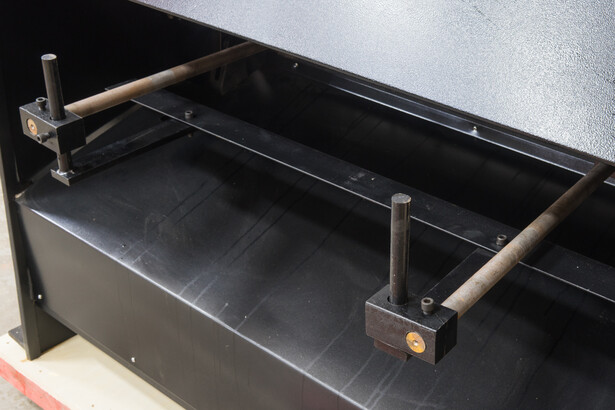

Максимальный ход заднего упора, мм	350
Мощность, кВт	3
Глубина стола до режущей кромки, мм	380
Передние удлинители	350 / 2 шт.
Глубина стола до реж. кромки с передними удлинителями, мм	380+350 = 730
Габариты упаковки, ДхШхВ мм	2115х1500х1300
Габариты станка, ДхШхВ мм (без упаковки, без упоров)	2300х1020х1200
Вес нетто/брутто, кг	1700/1800

*Макс. толщина - указана для обычной стали с пределом прочности σв, который не должен превышать параметр σв <400 МПa (1 Н/мм2 = 1 MПa), для нержавеющих и труднообрабатываемых сталей не предназначена. Следует избегать резки материала с превышением толщины или с твердыми наплывами, шлаком, сварочными швами линией и прочими дефектами с чрезмерной твердостью.
