Описание

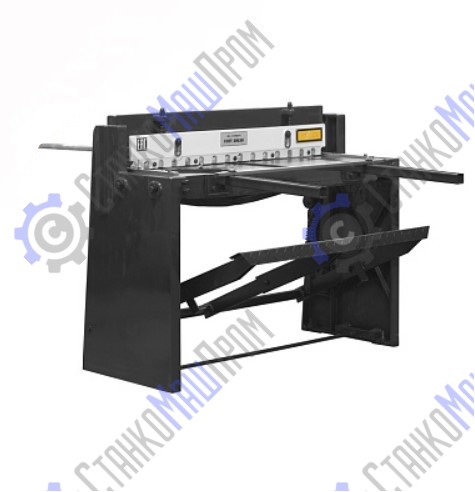

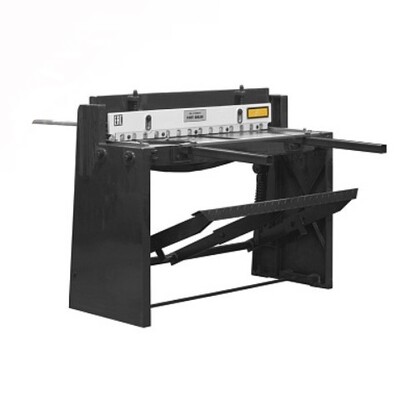

Полностью сварная конструкция данной гильотины чрезвычайно устойчивая и надежная. При использовании станка на производстве можно достичь значительного снижения трудозатрат за счет отличных режущих качеств оборудования и несложного управления.

Модель оснащена резаками из высокоуглеродистой стали и механизмом надежного прижима листа. Гильотина имеет ограничитель глубины подачи заготовки и ножную педаль с простым регулятором положения.

Особенности станка:

Полностью сварная стальная конструкция
Высокая режущая способность, снижающая трудозатраты
Простая регулировка положения ножной педали
Ножи из высокоуглеродистой стали
Ограничитель глубины подачи материала в стандартной комплектации
Высота прижима – 8 мм

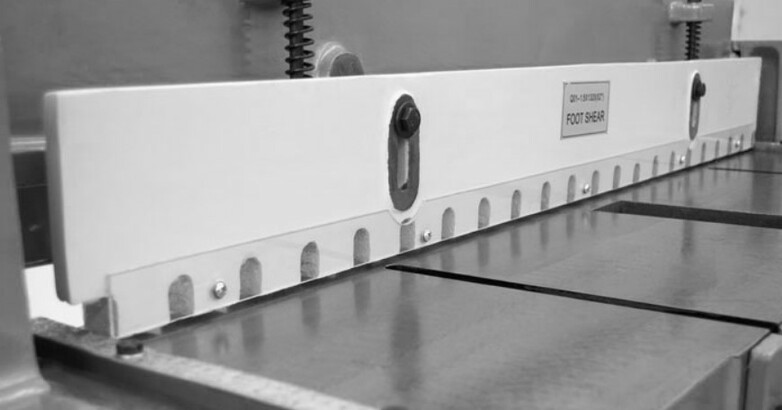

Прижим фиксирует лист перед моментом рубки
Угол наклона лезвия – около 5º
Высота стола – 810 мм
Фиксатор подачи листа (съёмный упор) – 700 мм от линии реза
Направляющие фиксатора подачи листа (упора) имеют мерные линейки
На рабочем столе гильотины, по обоим сторонам линейка до 31 мм (мм/дюйм)
Передние удлинители поддержки листа от рабочего стола - 550 мм
Передние удлинители поддержки листа до линии реза (с учётом рабочего стола) - 915 мм
Рабочий стол (до линии реза) – 365-370 мм
Минимальная толщина листа 0,5 мм (при настройке ножей - минимальная резка возможна до 0,3 мм включительно [сталь])
Наличие смежной линейки на передних удлинителях и рабочем столе для фиксации листа для рубки под углом

Характеристики

Макс. толщина листа (сталь σв ≤400МПа), мм	1,0
Рабочая длина, мм	1000
Ограничитель подачи материала, мм	до 840
Высота прижима, мм	8
Высота стола, мм	810
Фиксатор подачи листа (съёмный упор) от линии реза, мм	700
Передние удлинители поддержки листа от рабочего стола, мм	550
Передние удлинители поддержки листа до линии реза (с учётом рабочего стола), мм	915
Рабочий стол (до линии реза), мм	365-370
Минимальная толщина листа (при настройке ножей - минимальная резка возможна до 0,3 мм включительно (сталь)), мм	0,5
Габариты (ДхШхВ), мм	1400х760х1150
Вес (нетто), кг	365
Вес (брутто), кг	410

Макс. толщина - указана для обычной стали с пределом прочности σв, который не должен превышать параметр σв <400 МПa (1 Н/мм2 = 1 MПa), для нержавеющих и труднообрабатываемых сталей не предназначена.

Следует избегать резки материала с превышением толщины или с твердыми наплывами, шлаком, сварочными швами линией и прочими дефектами с чрезмерной твердостью.
