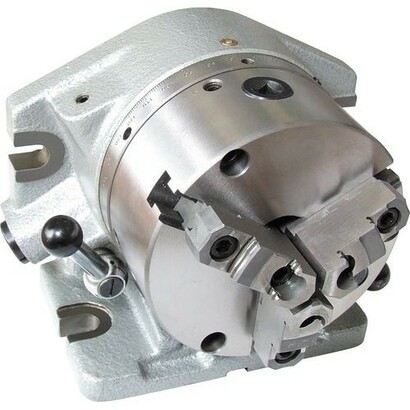

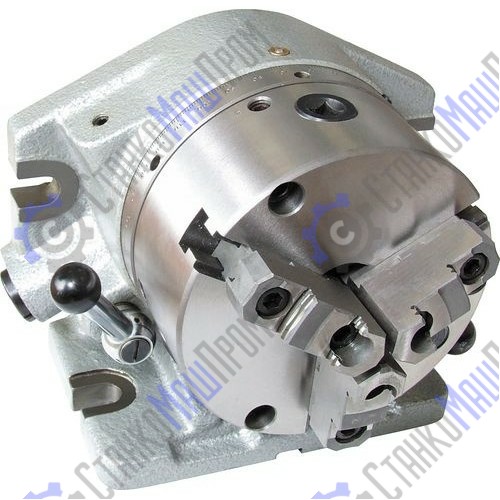

Головка делительная F2-6
Каталог
Описание
Головки делительные серии F2 и , F2-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, производится по шаблонам, на 24 с помощью главного делительного диска. Деление на любые углы может производиться с помощью градуированного кольца на шпинделе и нониуса.
Характеристики
| Высота центра, мм | 130 | |
| Диаметр сквозного отверстия в корпусе головки, мм | 39 | |
| Диаметр посадочного пояска шпинделя, мм | 80 | |
| Диаметр проходного отверстия в патроне, мм | 43 | |
| Применяемый токарный патрон | K31167 | |
| Высота от основания доотверстия в шпинделе при вертикальном положении, мм | 89,5 | |
| Диаметр шпинделя под установку патрона, мм | 170 | |
| Ширина установочного паза, мм | 16 | |
| Фиксированное деление, части | 2, 3, 4, 6, 8, 12, 24 | |
| Допустимая ошибка при делении на 24 | 25" | |
| Вес, кг | 33 | |

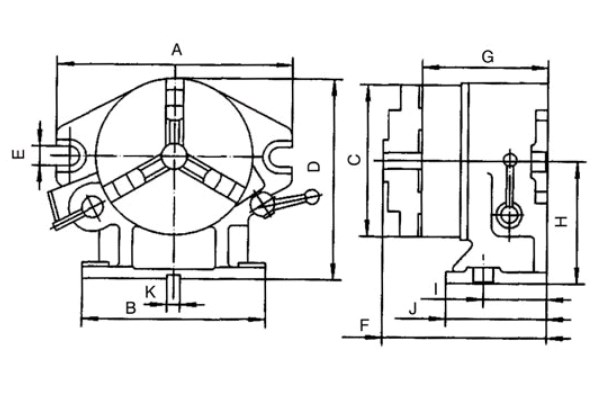

Таблица "Геометрические размеры, мм"
 | Параметры | F2-6 |
| A,мм | 260 | |
| B,мм | 220 | |
| C, мм | 167 | |
| D,мм | 220 | |
| E, мм | 18 | |
| F,мм | 197,5 | |
| G, мм | 155,5 | |
| H, мм | 130 | |
| I,мм | 70 | |
| J,мм | 130 | |
| K, мм | 16 | |
| Вес, кг | 33 |
