Описание

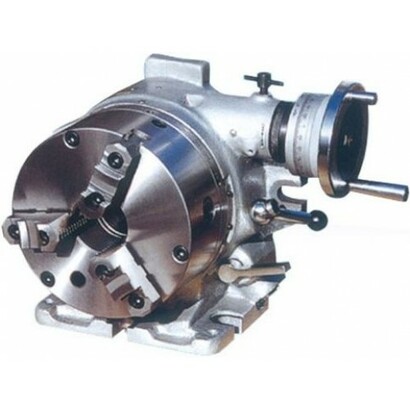

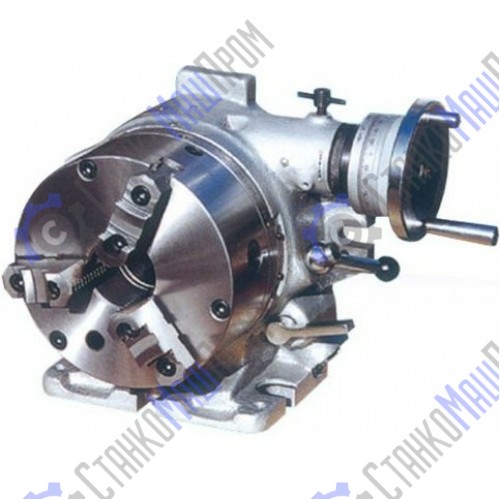

Головки делительные серии F3 и F3-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, 24 производится с помощью делительного диска. Деление на другие углы может производиться с помощью червячной передачи. Оба метода позводяют без труда выполнить работу

Характеристики

Высота центра, мм		150
Диаметр посадочного пояска шпинделя под патрон, мм		119,774
Диаметр шпинделя под установку патрона, мм		212
Диаметр проходного отверстия в корпусе, мм		62
Диаметр проходного отверстия в патроне, мм		63
Фиксированное деление, части		2, 3, 4, 6, 8, 12, 24
Градуировка диска шпинделя, град.		360
Модуль червячной передачи		1,5
Передаточное отношение червячной пары		1:90
Поворот стола при одном обороте червяка, град		4
Минимальное деление шкалы вернера		10"
Ширина установочного паза, мм		16
Применяемый патрон токарный		К31210А
Допустимая ошибка при делении на 24		25"
Точность деления		60"
Вес, кг		77
Размеры упаковки, мм		490х425х380

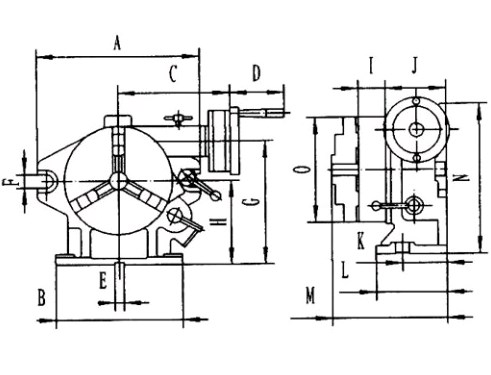

Таблица "Геометрические размеры, мм"

	Параметры	F3
	A,мм	310
	B,мм	255
	C, мм	200
	D,мм	78
	E, мм	16
	F,мм	18
	G, мм	230
	H, мм	150
	I,мм	75
	J,мм	126
	K, мм	90
	L,мм	155
	M,мм	244
	N,мм	285
	O,мм	210
	Вес, кг	77
