Описание

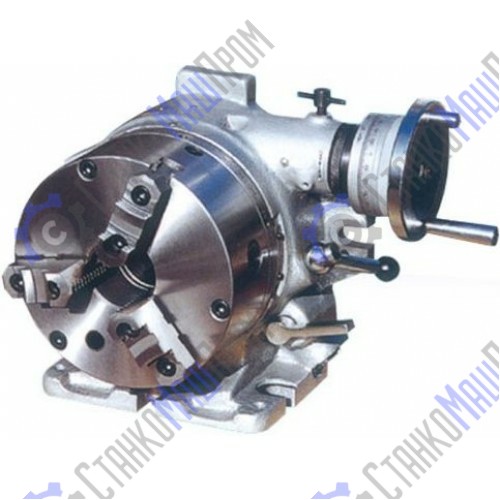

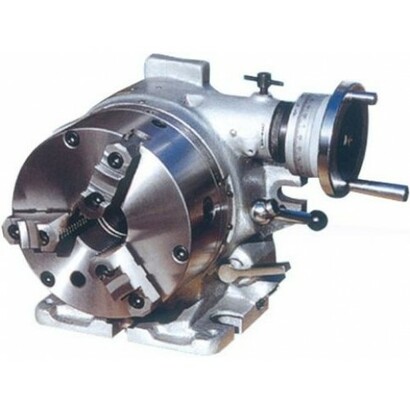

Головки делительные серии F3 и F3-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, 24 производится с помощью делительного диска. Деление на другие углы может производиться с помощью червячной передачи. Оба метода позводяют без труда выполнить работу

Характеристики

Высота центра, мм		130
Диаметр посадочного пояска шпинделя под патрон, мм		80
Диаметр шпинделя под установку патрона, мм		170
Диаметр проходного отверстия в корпусе, мм		39
Диаметр проходного отверстия в патроне, мм		43
Фиксированное деление, части		2, 3, 4, 6, 8, 12, 24
Градуировка диска шпинделя, град.		360
Модуль червячной передачи		1,25
Передаточное отношение червячной пары		1:90
Поворот стола при одном обороте червяка, град		4
Минимальное деление шкалы вернера		10"
Ширина установочного паза, мм		16
Применяемый патрон токарный		К31167
Допустимая ошибка при делении на 24		25"
Точность деления		60"
Вес, кг		50
Размеры упаковки, мм		470х350х360

Таблица "Геометрические размеры, мм"

	Параметры	F3-6
	A,мм	250
	B,мм	220
	C, мм	188
	D,мм	78
	E, мм	16
	F,мм	18
	G, мм	198,75
	H, мм	130
	I,мм	66
	J,мм	112
	K, мм	80
	L,мм	150
	M,мм	220
	N,мм	285
	O,мм	285
	Вес, кг	50
