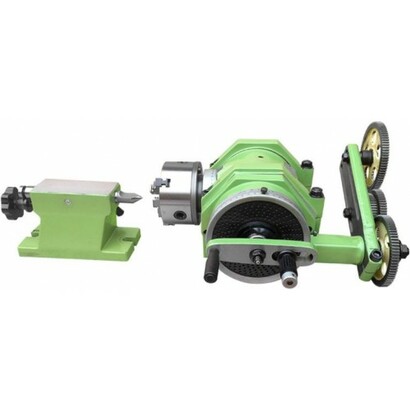

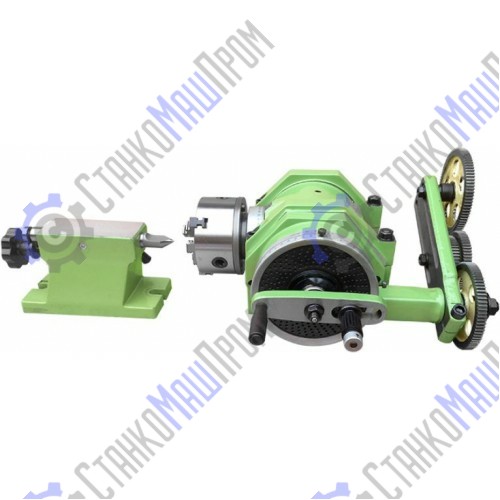

Головка делительная универсальная F11160A с комплектом для дифференциального деления (аналог УДГ-Д)
Описание
Универсальная делительная головка являются одной из наиболее важных принадлежностей для фрезерных станков. С помощью делительной головки деталь, расположенная между центрами или зажатая в патроне, может быть повернута на любой угол по желанию и разделить на любое количество в равных и произвольных частях. Применяя различные виды инструмента, делительные головки могут также помочь на шлифовальных станках, с их помощью можно выполнить проточки, нарезать зубчатые колеса, спиральные шестерни, червячные валы, Архимедовы спирали, спиральные пазы и прочее.
Ручки управления расположены на правой стороне.
Назначение и характеристики делительной головки
Эти приспособления используются на фрезерных, шлифовальных, сверлильных и строгальных станках и прочих подобных устройствах. С помощью модели FW80 можно разделить окружность на различные равные части, а также можно обрабатывать изделия, зажав их между двумя центрами или в патроне с поворотом под любым желательным углом. При помощи модели FW80, оборудованной гитарой сменных шестерней, фрезерный станок может нарезать спиральные канавки, винтовые зубцы,спиральные шестерни Архимеда и прочее.
Поскольку конструкция фрезерных станков различных производителей не одинакова, гитара для сменных шестерней также не может иметь одинаковую конструкцию. Это оборудование укомплектовано стандартной гитарой для сменных шестерней и набором сменных шестерней для дифференциального деления. Если у Вас имеется потребность в универсальном кронштейне, Вы можете изготовить собственный кронштейн в соответствии с конструкцией Вашего станка.
Для случаев, когда необходимо поддерживать тяжелую нагрузку, имеются головки F11125C, F11160C, сконструированные специально для этого. Специальное исполнение головки ТИПа F11100AL, F11125AL, F11160AL. Они аналогичны головке FW80, где ручки управления расположены на левой стороне.
| Основные параметры | F11 160A | |
| Высота центров, мм | 160 | |
| Угол подъема шпинделя от его горизонтального положения | ≤95° | |
| Угол опускания шпинделя вниз | ≤5° | |
| Угол вращения шпинделя при одном полном обороте рукоятки | 9° (540°, 1' каждое) | |
| Минимальная градуировка шкалы | 10" | |
| Передаточное отношение | 1:40 | |
| Конус в шпинделе | КМ4 | |
| Ширина фиксирующего паза, мм | 18 | |
| Диаметр посадочного конуса для монтажного фланца, мм | Ø53.975 | |
| Количество отверстий на индексной плите | диск 1 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| диск 2 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | |
| Сменные шестерни | модульная | 2 |
| зубчатые | 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100 | |
| Макс. нагрузка на подшипник, кг | 130 | |
Таблица "Геометрические размеры, мм"
 | Параметры | F11 160A |
| A,мм | 209 | |
| B,мм | 18 | |
| C, мм | 116 | |
| D,мм | 98 | |
| E, мм | 259 | |
| F,мм | 152 | |
| G, мм | 120 | |
| H, мм | 160 | |
| L,мм | 103 | |
| M,мм | 68,5 | |
| N,мм | 34,5 | |
| O,мм | 100 | |
| P,мм | 160 |
Характеристики
| Высота центров, мм | 160 |
| Диаметр отверстия шпинделя, мм | 30 |
| Конус шпинделя | КМ4 |
| Ширина паза крепления, мм | 18 |
| Диаметр патрона, мм | 200 |
| Вес (нетто), кг | 130 |
Комплектация и особенности
Комплектация:
- Задняя бабка - 1 шт.
- гитара для шестерен - 1 шт.
- 12 шестерен - 1 комплект
- устройство для проворота - 1 шт.
- центр - 1 шт.
- кронштейн - 1 шт.
- фланец - 1 шт.
- патрон трехкулачковый - 1 шт.
