Описание

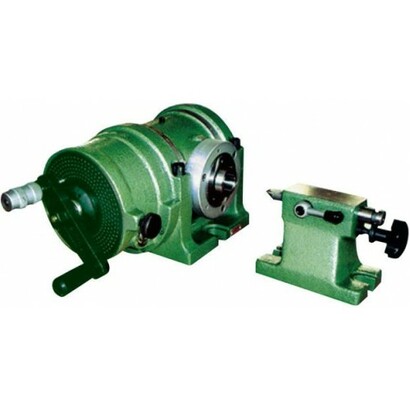

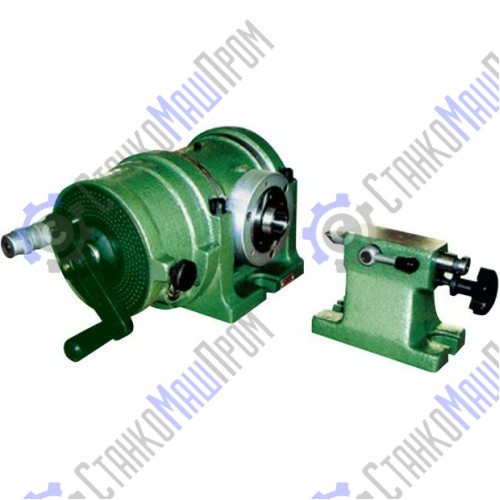

Головка делительная одна из важнейших принадлежностей для фрезерных станков. С ее помощью можно производить прямое и простое деления или повернуть деталь на заданный угол, разделив поверхность на любые части в любых пропорциях и т.д.

Ручка вращения расположена с правой стороны. Эта модель головок не предназначена для работы с комплектом дифференциального деления.

Назначение и характеристики головки делительной

Универсальная делительная головка без дифференциального деления - одно из самых важных приспособлений для фрезерного станка. Её также можно использовать с долбежными, сверлильными, строгальными и шлифовальными станками для выполнения прямого и простого деления. Делительная головка может быть укомплектована планшайбой, которую можно установить на торец шпинделя. Заготовка может быть установлена на планшайбу или в крепление, установленное на планшайбе. Таким образом, фрезерование заготовки становится возможным с 4-х сторон.

Основные параметры		F12100
Высота центра, мм		100
Угол подъема шпинделя от его горизонтального положения		≤95°
Угол опускания шпинделя вниз		≤5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта		9° (540° на каждую1')
Минимальное показание лимба		10"
Передаточное отношение червячной пары		1:40
Конус шпиндельного отверстия, Морзе		KM 3
Ширина установочных шпонок, мм		14
Диаметр конуса торца шпинделя для установки фланца, мм		Ø41.275
Количество отверстий в делительном диске	диск1	24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
	диск2	46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта		±45”
Суммарная ошибка на каждой четверти шпинделя		±1'
Максимальная нагрузка на подшипник, кг		100

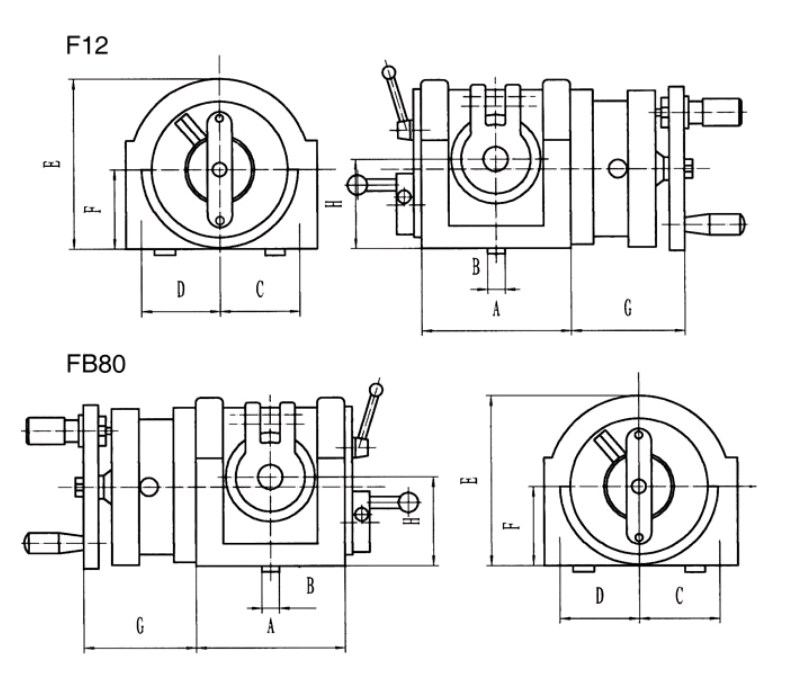

Таблица "Геометрические размеры, мм"

	Параметры	F12100
	A,мм	162
	B,мм	14
	C, мм	102
	D,мм	87
	E, мм	186
	F,мм	95
	G, мм	115
	H, мм	100
	Вес, кг	57

Характеристики

Высота центров, мм	100
Конус шпинделя	КМ3
Ширина паза крепления, мм	14
Диаметр патрона, мм	125
Габариты упаковки (ДхШхВ), мм	610х459х255
Вес (нетто), кг	57
Вес (брутто), кг	69
