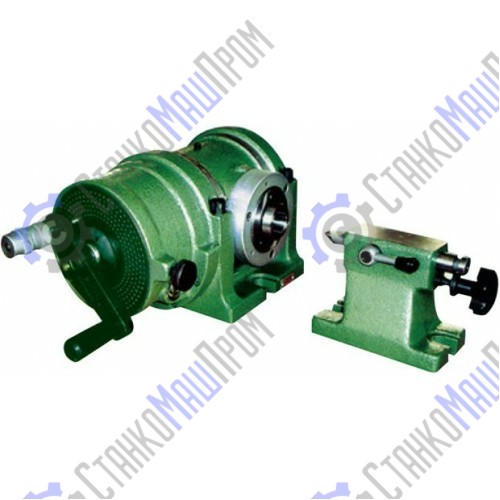

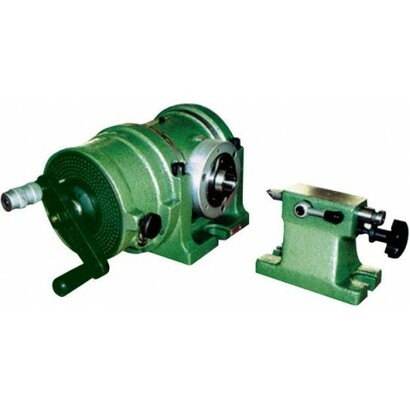

Головка делительная универсальная F12125 (аналог УДГ)
Описание
Головка делительная одна из важнейших принадлежностей для фрезерных станков. С ее помощью можно производить прямое и простое деления или повернуть деталь на заданный угол, разделив поверхность на любые части в любых пропорциях и т.д.
Ручка вращения расположена с правой стороны. Эта модель головок не предназначена для работы с комплектом дифференциального деления.
Назначение и характеристики головки делительной
Универсальная делительная головка без дифференциального деления - одно из самых важных приспособлений для фрезерного станка. Её также можно использовать с долбежными, сверлильными, строгальными и шлифовальными станками для выполнения прямого и простого деления. Делительная головка может быть укомплектована планшайбой, которую можно установить на торец шпинделя. Заготовка может быть установлена на планшайбу или в крепление, установленное на планшайбе. Таким образом, фрезерование заготовки становится возможным с 4-х сторон.
| Основные параметры | F12125 | |
| Высота центра, мм | 125 | |
| Угол подъема шпинделя от его горизонтального положения | ≤95° | |
| Угол опускания шпинделя вниз | ≤5° | |
| Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта | 9° (540° на каждую1') | |
| Минимальное показание лимба | 10" | |
| Передаточное отношение червячной пары | 1:40 | |
| Конус шпиндельного отверстия, Морзе | KM 4 | |
| Ширина установочных шпонок, мм | 18 | |
| Диаметр конуса торца шпинделя для установки фланца, мм | Ø53.975 | |
| Количество отверстий в делительном диске | диск1 | 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43 |
| диск2 | 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66 | |
| Индивидуальная ошибка шпинделя для каждого делительного комплекта | ±45” | |
| Суммарная ошибка на каждой четверти шпинделя | ±1' | |
| Максимальная нагрузка на подшипник, кг | 130 | |

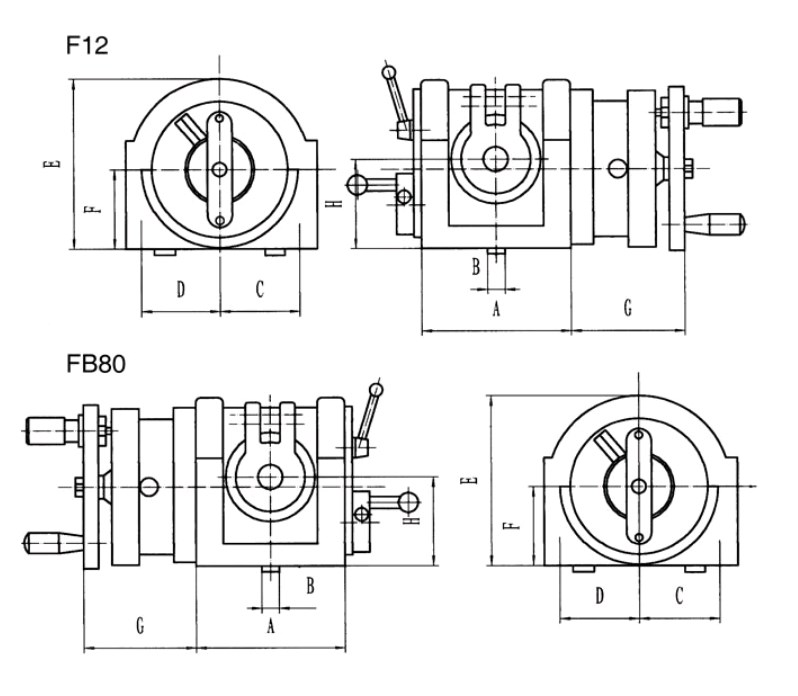

Таблица "Геометрические размеры, мм"
 | Параметры | F12125 |
| A,мм | 209 | |
| B,мм | 18 | |
| C, мм | 116 | |
| D,мм | 98 | |
| E, мм | 224 | |
| F,мм | 117 | |
| G, мм | 120 | |
| H, мм | 125 | |
| Вес, кг | 83,5 |
Характеристики
| Высота центров, мм | 125 |
| Ширина паза крепления, мм | 18 |
| Диаметр патрона, мм | 160 |
| Габариты упаковки (ДхШхВ), мм | 536х460х310 |
| Вес (нетто), кг | 83,5 |
| Вес (брутто), кг | 96 |
Комплектация и особенности
Комплектация:
- делительная головка - 1 шт.
- задняя бабка - 1 шт.
- центр упорный - 1 шт.
- люнет - 1 шт.
- делительные диски - 1 шт.
- крепеж - 1 шт.
- переходный фланец для патрона - 1 шт.
- патрон трехкулачковый - 1 шт.
Ппаншайба поставляется по заказу.
