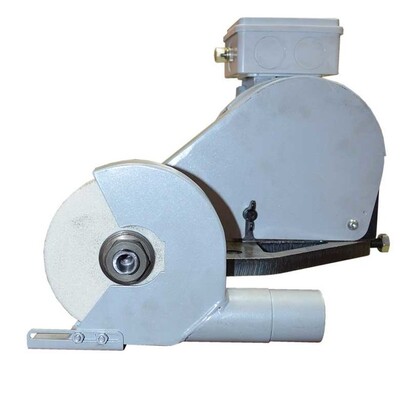

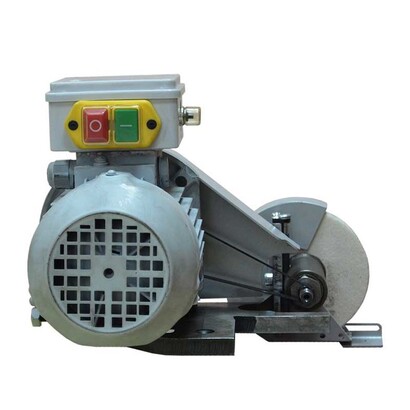

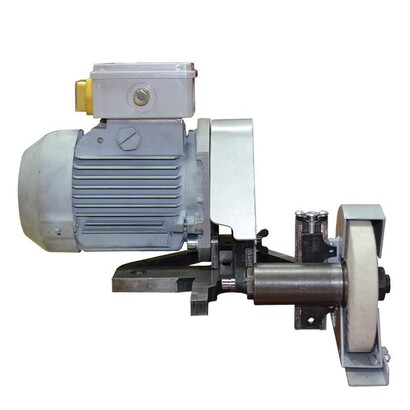

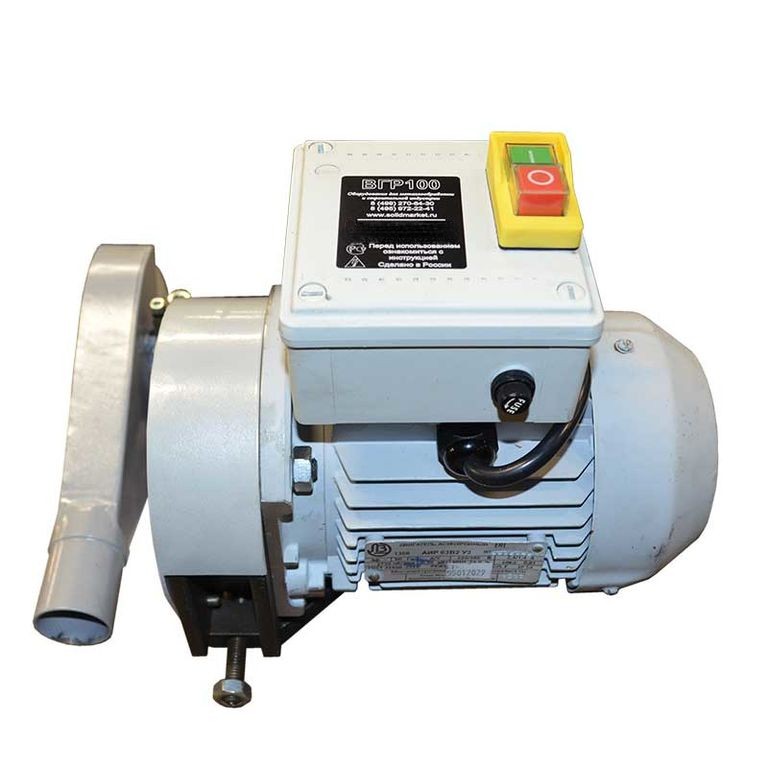

Головка шлифовальная для токарного станка с резцедержателем 100 мм HI-PRO ВГР-100

Для шлифовки закаленных деталей применяются круглошлифовальные станки, но в условиях мастерской, гаража или передвижной летучки, отдельный шлифовальный станок может быть не удобен. Мы предлагаем оснастку для шлифовки шеек валов, посадок подшипников, втулок и внутренних каналов. Оснастка устанавливается на токарный станок в резцедержатель.

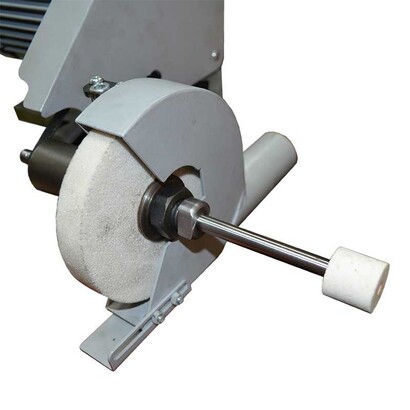

Головка ВГР-100 имеет шпиндель для наружной шлифовки абразивными кругами диаметром 125 мм и посадку для оправки внутренней шлифовки под шарошки диаметром от 8 до 40 мм. Возможность шлифовать рабочие поверхности от 20 мм во внутреннем диаметре (во многом зависит от оправки шлифовального камня) и до 8 мм минимально при наружной шлифовке. Максимальный диаметр наружной шлифовки зависит от габаритов вашего токарного станка, но рекомендуется, из соображений эффективной производительности, не более 250 мм. Кожух шлифовального камня приспособлен для пылеудаления, при наружном шлифовании. Промышленный пылесос приобретается отдельно. Абразивный круг выставляется на уровне оси центров, с помощью регулировочного винта.

Особенности головки:

• Позволяет обрабатывать закаленные детали на токарном станке
• Есть патрубок для пылеотсоса
• Не требуется снимать резцедержатель для установки на станок
• Можно устанавливать на любой токарный станок с шириной резцедержателя 100 мм
• Российское производство, полное техническое сопровождение
• Приводные валы на прецизионных подшипниках
• Моторная база и шпиндельная втулка регулируются
• Частота вращения шпинделя в зависимости от типа задачи - две скорости на выбор, или частотный регулятор (под заказ)
• Низкая стоимость
• Диапазон биения шпинделя шлифовальной головки: - допустимое торцевое биение – 0,02 мм; - допустимое радиальное биение – 0,04 мм
• Высокая чистота поверхности

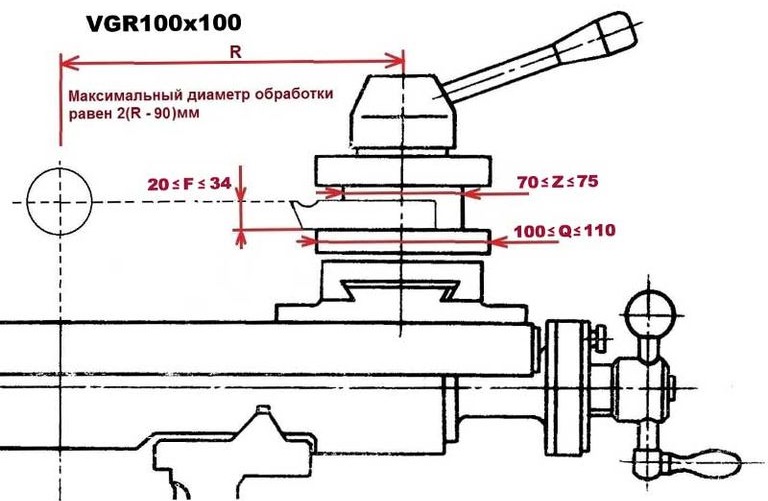

Установочные размеры для станка с резцедержателем шириной 100 мм:
