Описание

Универсально-фрезерный станок WFM 750 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства.

Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности станка:

Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны

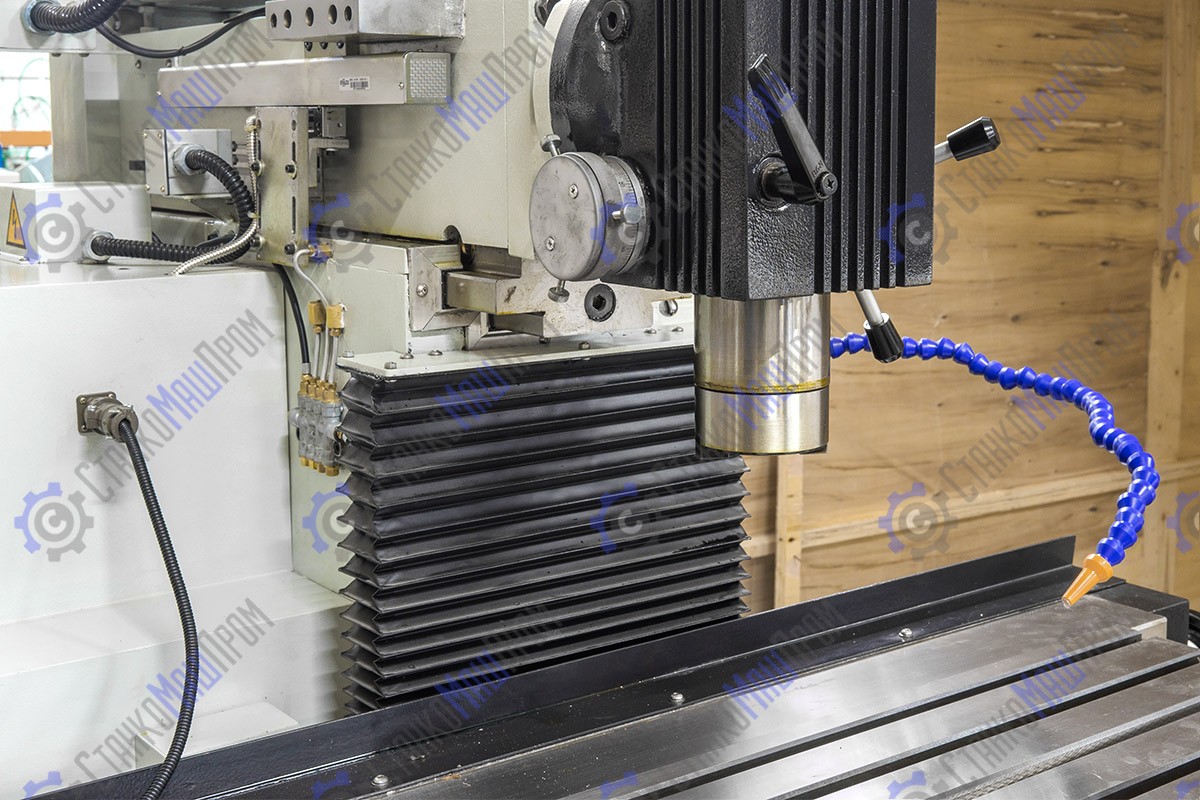

Вертикальный и горизонтальный шпиндели

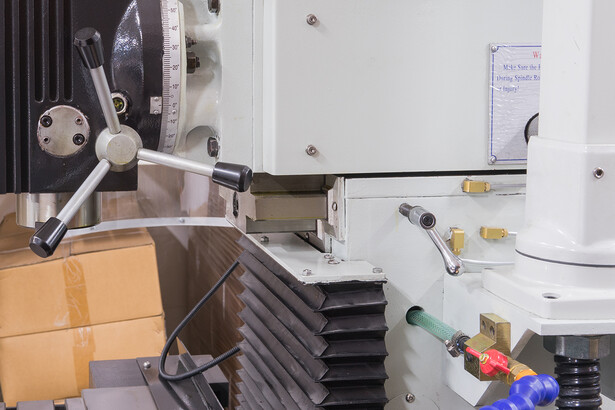

Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)

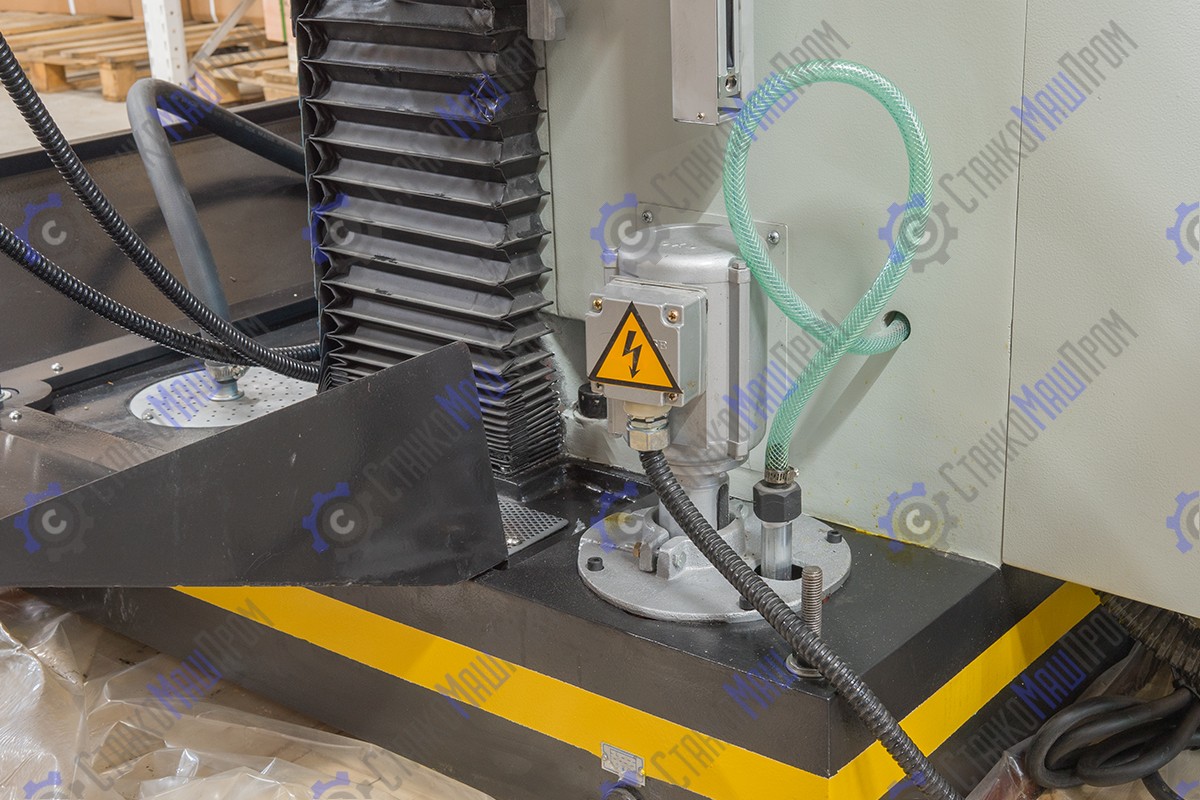

Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения

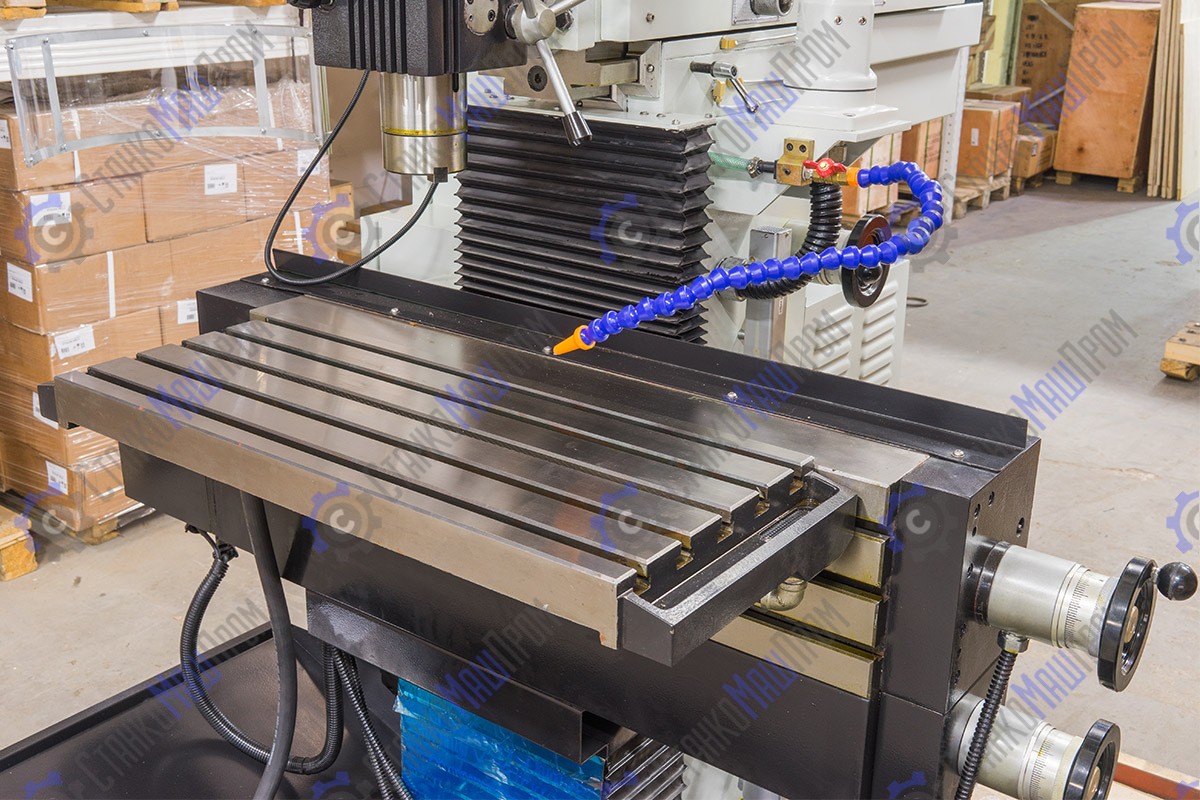

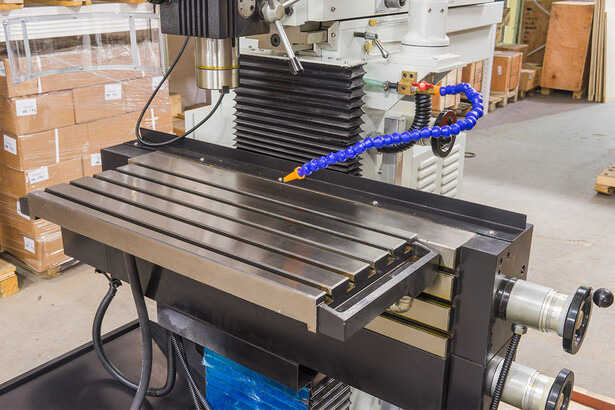

Управляемое перемещение фрезерного стола по 3-м координатам

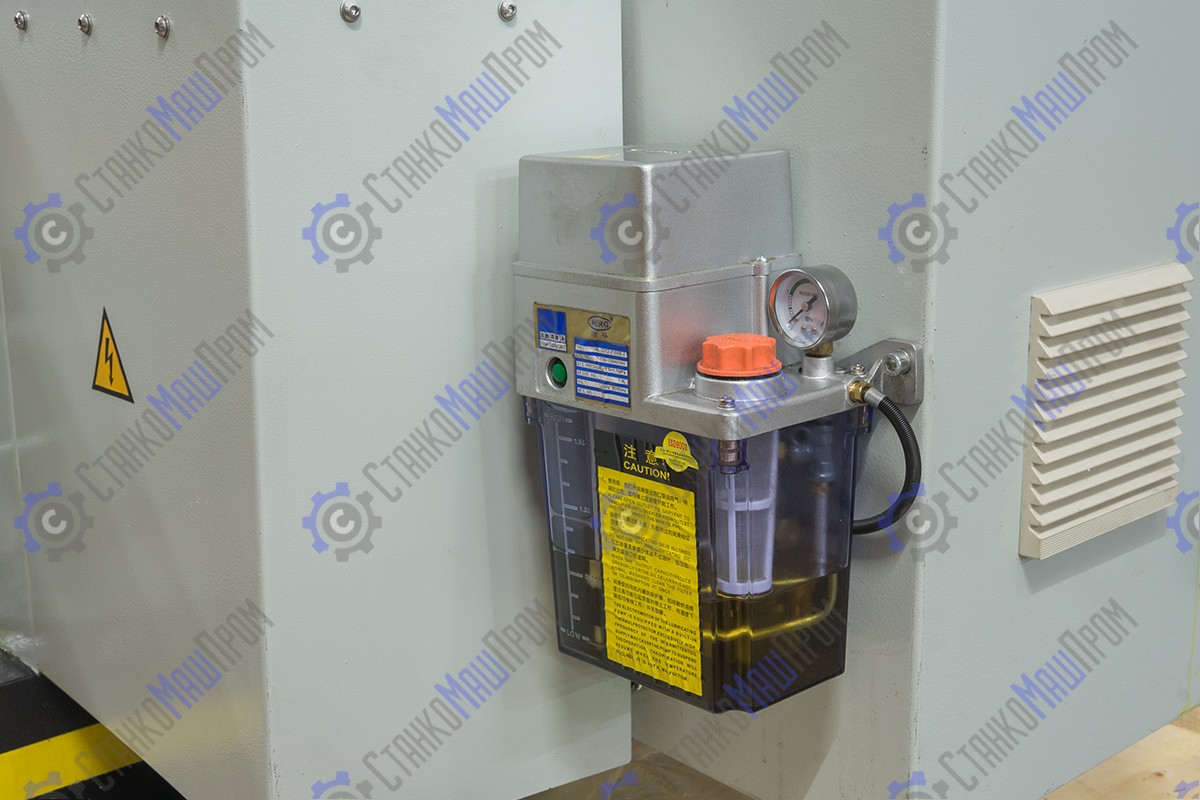

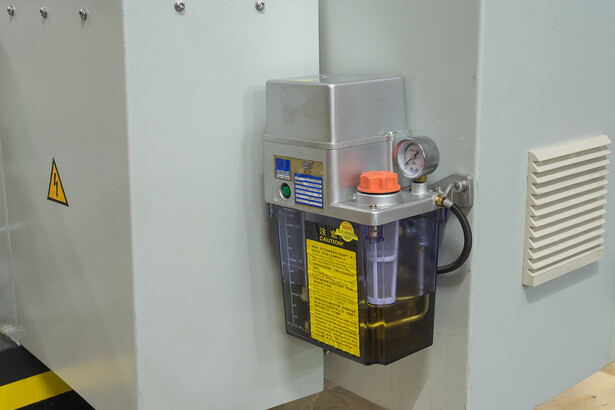

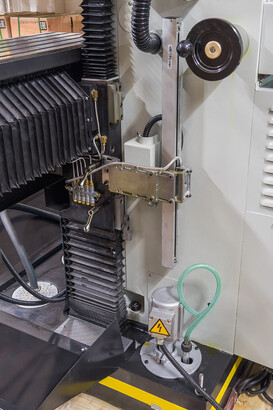

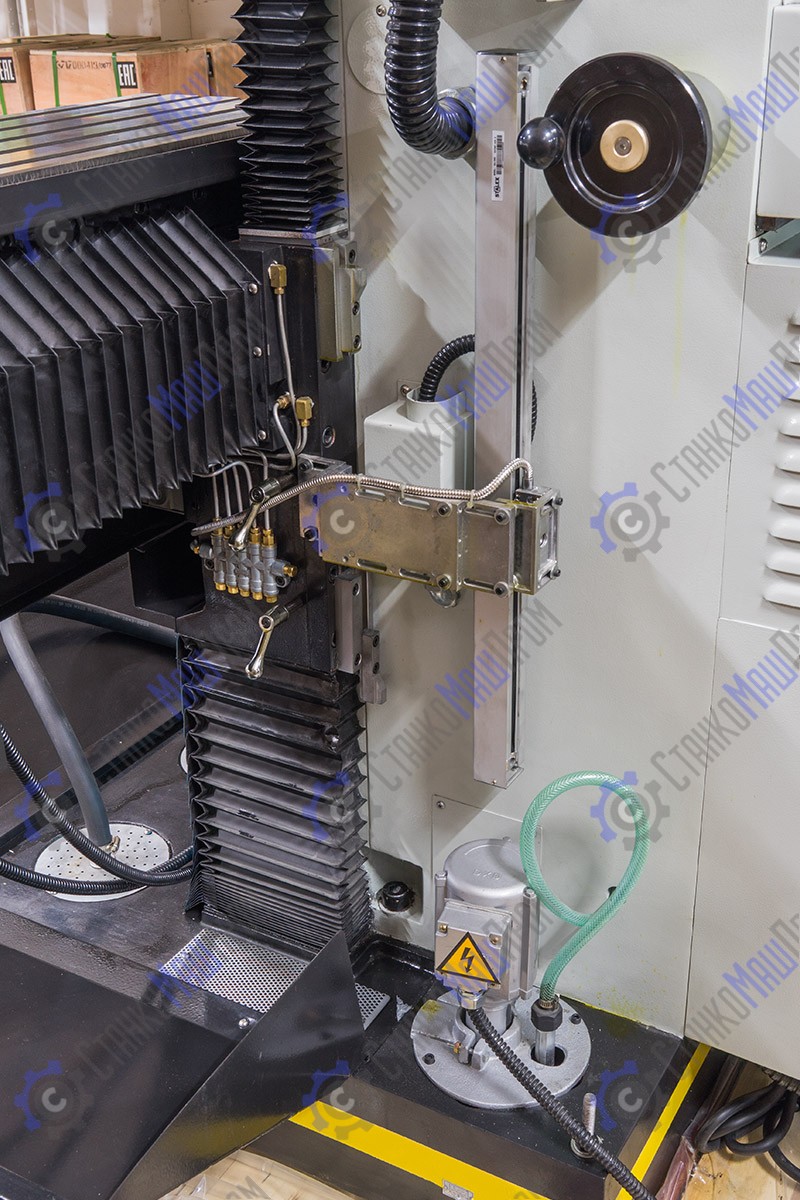

Централизованная система смазки фрезерного стола

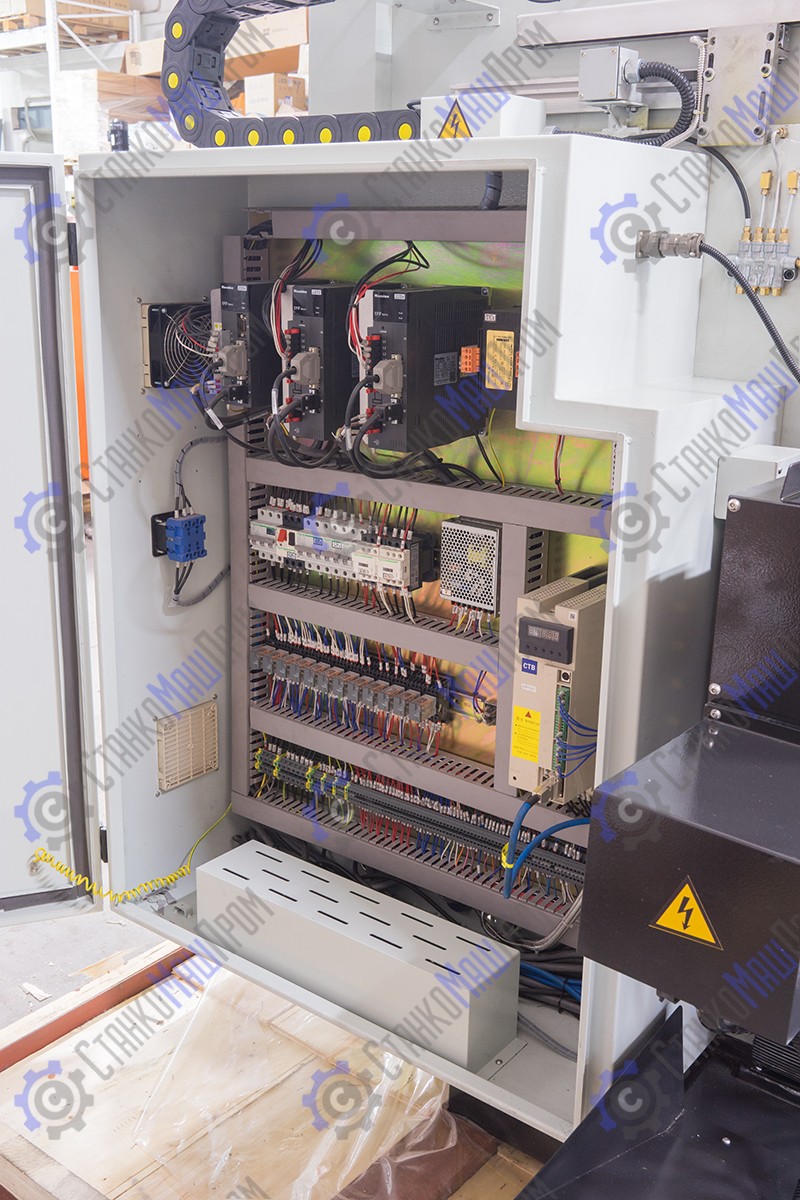

Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ

Характеристики

Размер рабочего стола, мм	750х320/890х225 (гор. стол/верт. стол)

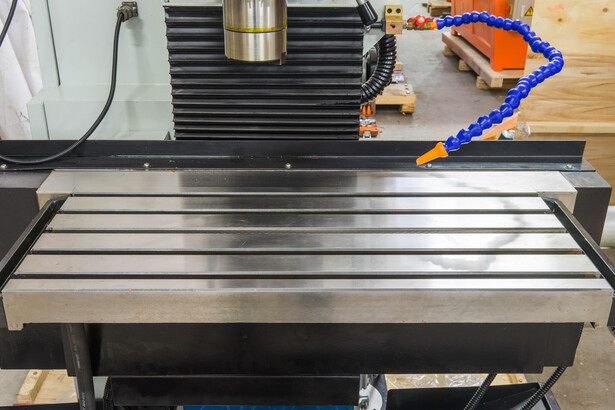

Размер горизонтального рабочего стола, мм	750x320
Размер вертикального рабочего стола, мм	890x225
Расстояние от шпинделя до стола, мм	120-530/45-445 (гор. шпинд/верт. шпинд)
Максимальная нагрузка на стол, кг	200
Максимальное перемещение стола по оси X, мм	405
Максимальное перемещение стола по оси Y, мм	315
Максимальное перемещение головы по оси Z, мм	405
Диапазон вращения шпинделя, об/мин	40-260/260-2000 (гор/верт)
Ход пиноли шпинделя,мм	65
Скорость подачи/перемещения по X, мм/мин	10-1000
Скорость подачи/перемещения по Y, мм/мин	10-1000
Скорость подачи/перемещения по Z, мм/мин	10-1000
Количество пазов, штук	5 / 3 (гор./верт.)
Ширина Т-паза, мм	14
Расстояние между пазами, мм	63

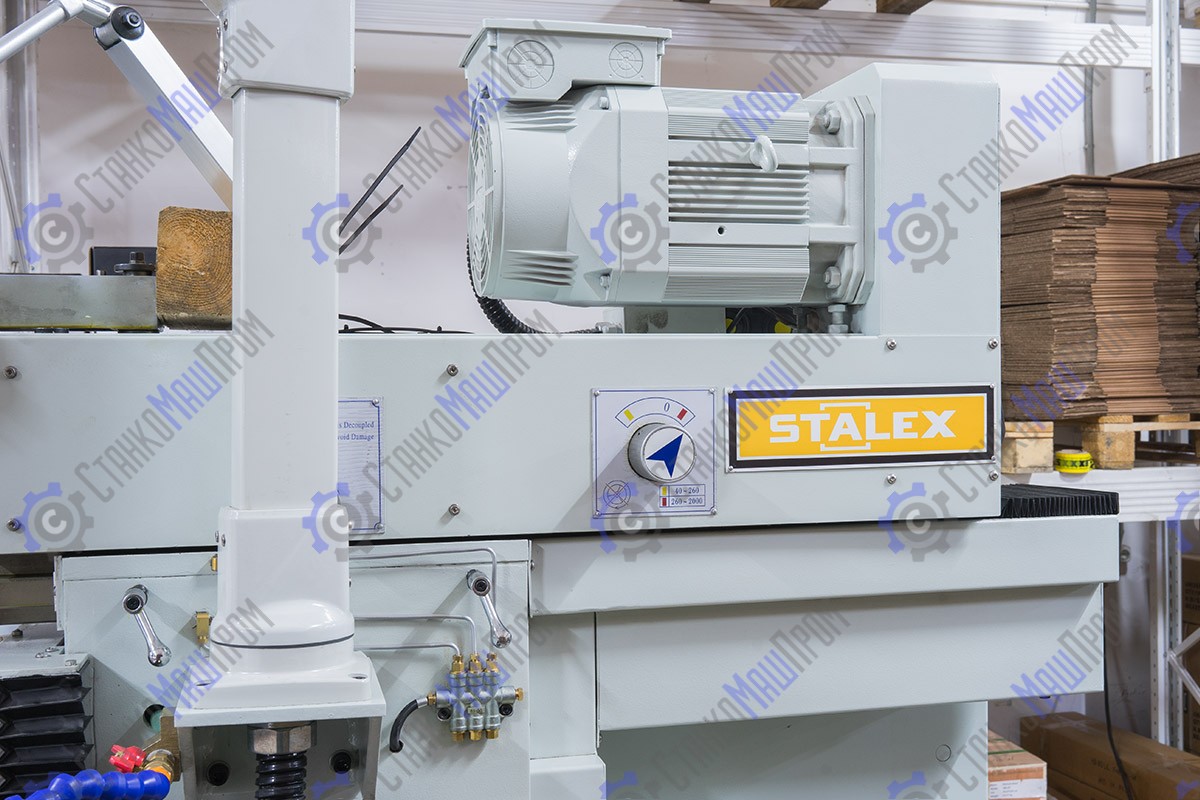

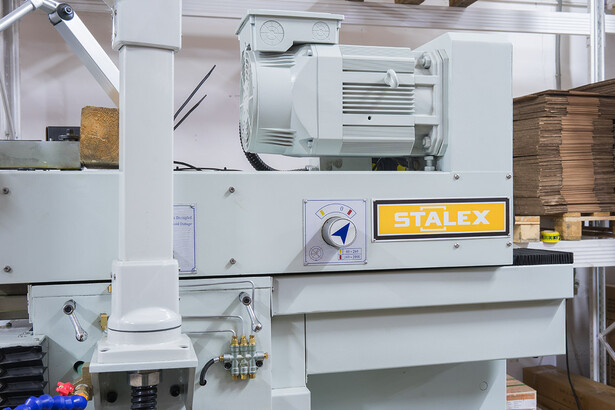

Мощность двигателя, кВт	3.7
Напряжение, В	380
Габариты (ДхШхВ), мм	1560х1780х1930
Вес (нетто), кг	1450

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

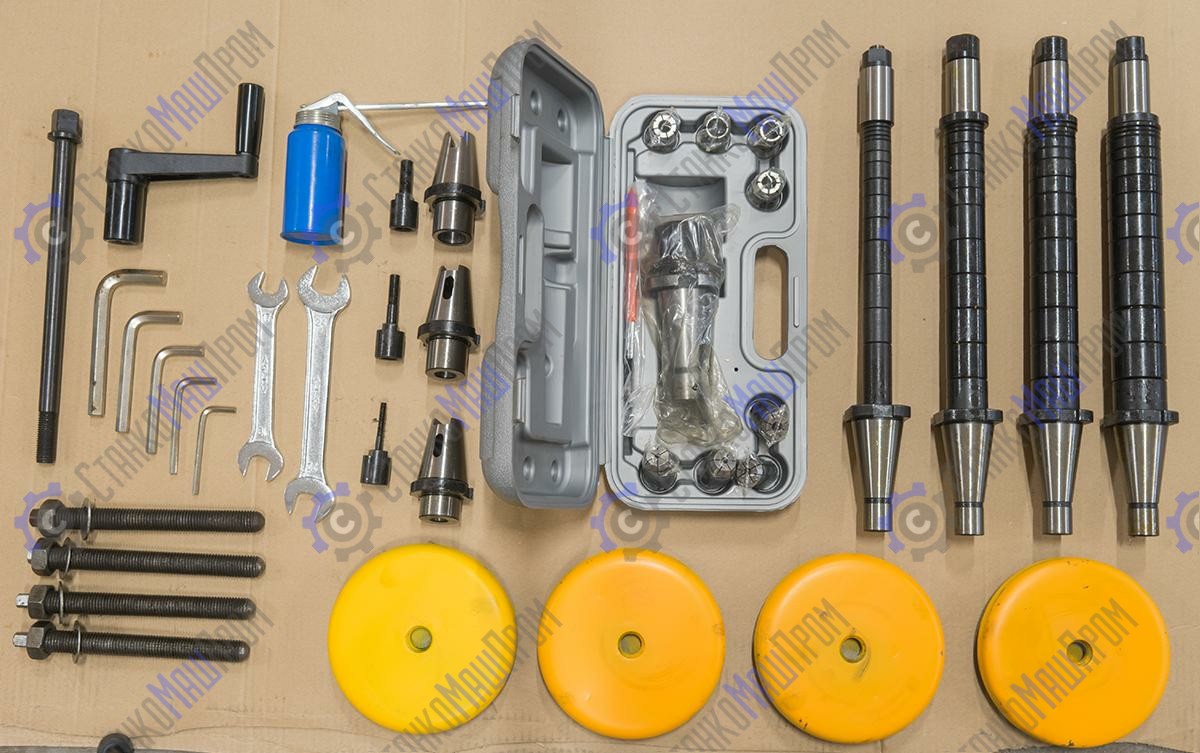

Комплектация станка:

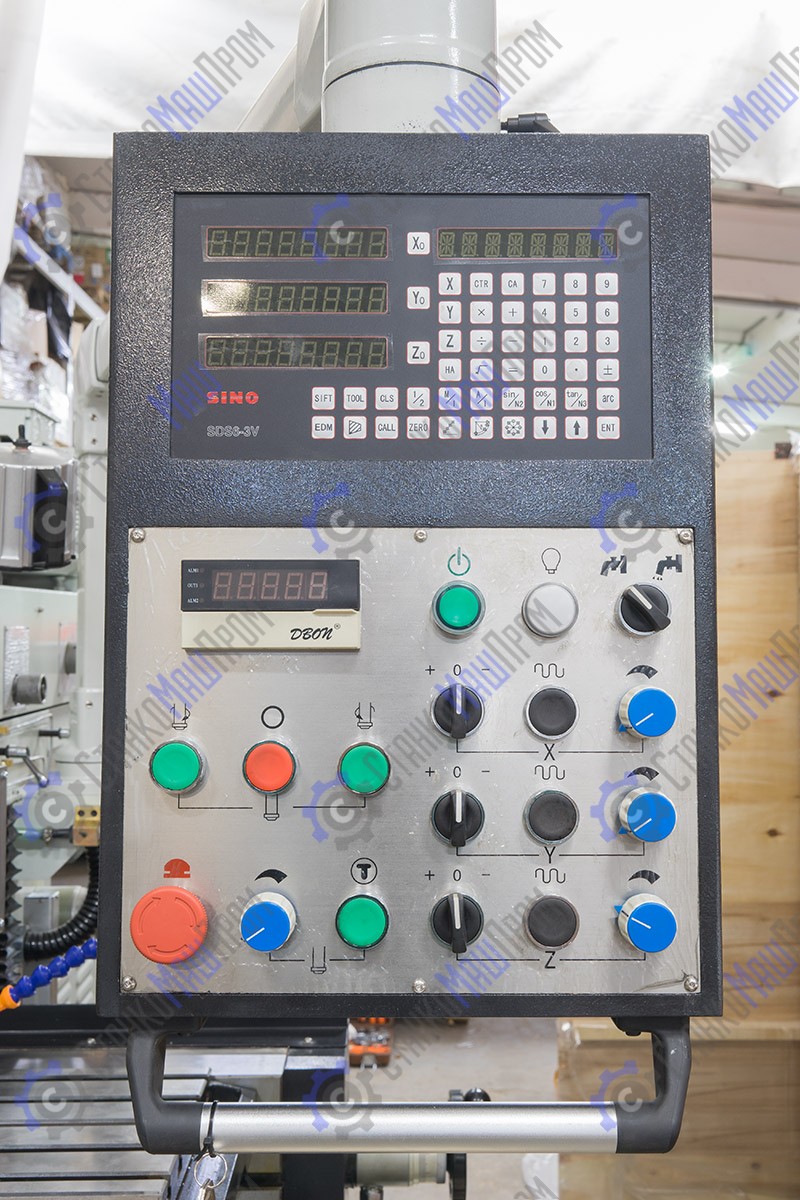

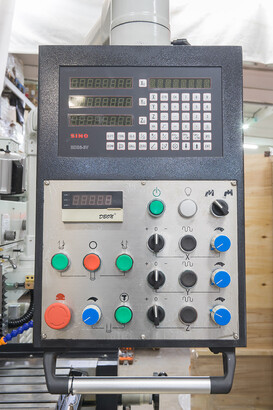

Пульт управления нового образца с УЦИ
Зажимная тяга М16
ШВП по 3-м осям
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)

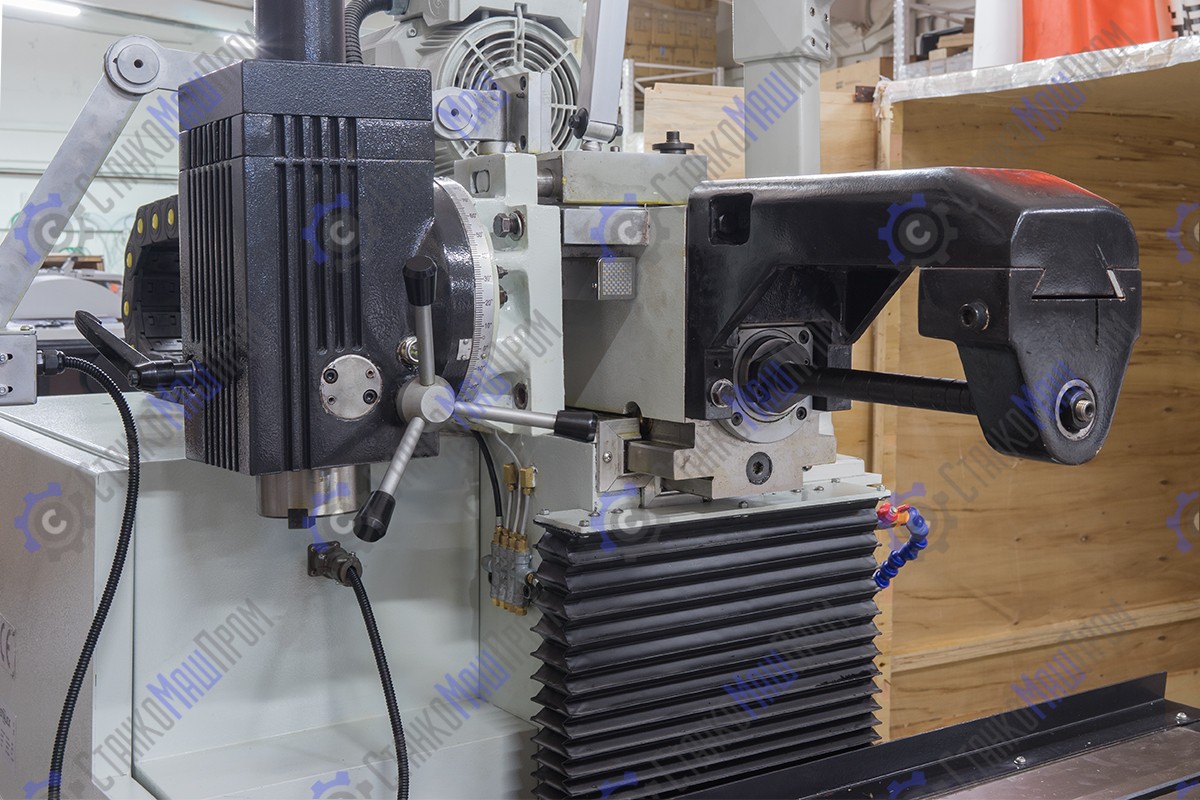

Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения

Доставка

Параметры груза
Масса брутто, кг: 1 450
Габариты в упаковке ДхШхВ, мм: 1560x1780x1930

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

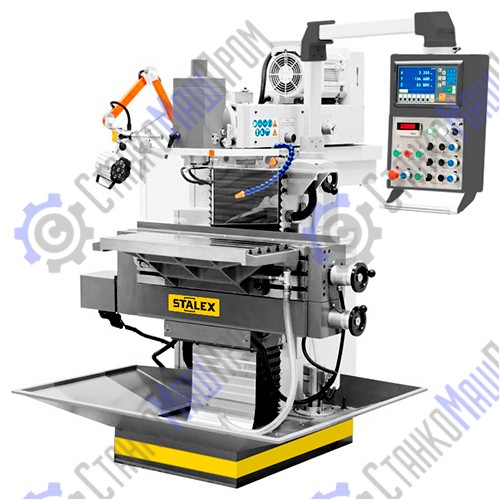

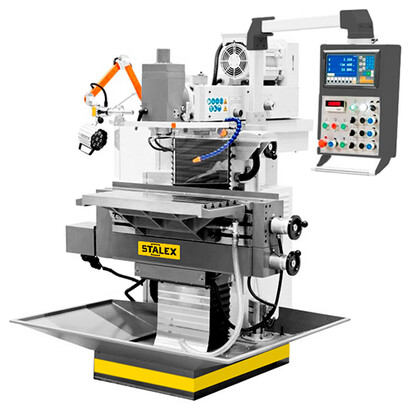

Инструментальный фрезерный станок Stalex WFM 750 Servo
