Описание

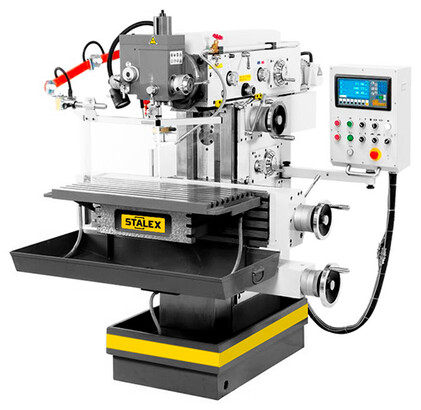

Универсально-фрезерный станок WFM 800 предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства.

Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности станка:

Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача по оси Z
Ускоренное перемещение стола по 3м координатам
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ

Характеристики

Угол наклона головы, °	±90⁰
Размер рабочего стола, мм	800х400/950х250 (гор. стол/верт. стол)
Размер горизонтального рабочего стола, мм	800x400
Размер вертикального рабочего стола, мм	950x250
Расстояние от шпинделя до стола, мм	35-435/5-405 (гор. шпинд/верт. шпинд)
Расстояние от шпинделя до колонны (стойки), мм	520 (верт. шпинд)
Максимальная нагрузка на стол, кг	300
Максимальное перемещение стола по оси X, мм	500
Максимальное перемещение стола по оси Y, мм	400
Максимальное перемещение головы по оси Z, мм	350
Диапазон вращения шпинделя, об/мин	40-2000 (гор/верт)
Ход пиноли шпинделя,мм	60
Скорость подачи/перемещения по X, мм/мин	10-500
Скорость подачи/перемещения по Y, мм/мин	10-500
Скорость подачи/перемещения по Z, мм/мин	10-500
Количество пазов, штук	8/5 (гор/верт)
Ширина Т-паза, мм	14/45
Мощность двигателя, кВт	3
Напряжение, В	380
Габариты (ДхШхВ), мм	1460 х 2080 х 1720
Вес (нетто), кг	2200
