Описание

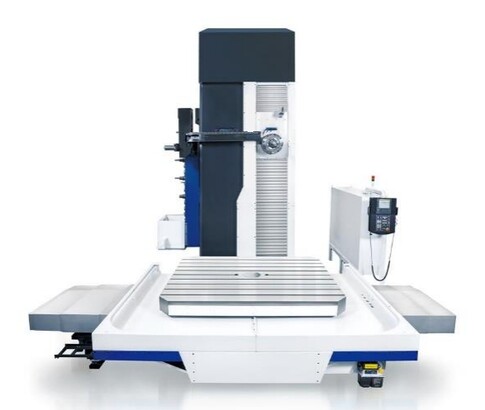

Координатно-расточной станок с ЧПУ HB130 – это качественный и надежный станок с ЧПУ, вобравший в себя передовые новейшие технологии проектирования и производства. Он использует современные технологии проектирования в соответствии с концепцией модульной конструкции.

Он подходит для многооперационной обработки деталей среднего размера, включая торцевое фрезерование, растачивание/сверление, нарезание резьбы, точение резьбы, наружное точение и обработку трехмерных поверхностей и может выполнять несколько последовательных операций.

Характеристики

Рабочий диапазон
Перемещение (X/Y/Z/W), мм	3000/2200/2000/800
Перемещение по оси B, °	0-360
Мин. и макс. расстояние от центра шпинделя до рабочего стола (Y), мм	100-2300
Мин. и макс. расстояние от торца шпинделя до рабочего стола, мм	-100-2700
Рабочий стол
Размер, мм	1800 х 2000
Максимальная нагрузка на центр стола, т	20
Ширина Т-образного паза, мм	28
Шпиндель
Мощность шпинделя, кВт	30/37
Конус шпинделя	BT50
Диапазон оборотов шпинделя, об/мин	10-2500
Диаметр шпинделя, мм	130
Крутящий момент, нм	2389/2946
Тип тягового штифта	MAS403 Р50Т-1
Максимальное осевое усилие, Н	25000
Скорость
Ускоренное перемещение по осям X/Y/Z/W, м/мин	10/10/10/8
Скорость подачи X/Y/Z/W, м/мин	6/6/6/6
Точность
Точность позиционирования по осям X/Y/Z/W, мм	0.02/0.02/0.02/0.02
Точность позиционирования по оси В, мм	5”
Точность повторного позиционирования по осям X/Y/Z/W, мм	0.012/0.012/0.012/0.015
Точность повторного позиционирования по оси В, мм	3”
Прочие данные
Источник питания, кВА/А	88/120
Масса, кг	35000
Контроллер ЧПУ	FANUC 0i-MF

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

Ось X: Поперечное перемещение рабочего стола

Ось Y: Вертикальное перемещение шпиндельной бабки

Ось Z: Продольное перемещение колонны

Ось W: Осевое перемещение шпинделя

Ось B: Поворот рабочего стола вокруг своей оси

Стандартная комплектация:

ЧПУ - FANUC 0i-MF Plus(1)
Серводвигатель шпинделя FANUC 30/37 кВт
Шпиндель для глубокого растачивания BT50, 2500 об/мин, система охлаждения шпинделя
Редуктор
Обдув шпинделя
Воздушная завеса шпинделя
Рабочий стол 1800 x 2000 мм, нагрузка 20 т, индексация оси B - 0,001°
Внешнее охлаждение инструмента
Защита от смены инструмента
Автоматическая система смазки
Гидравлическая система
Система гравитационной балансировки шпиндельной бабки
Линейная шкала оси B (круговая шкала)
Датчик точности шпинделя
Цепной транспортер стружки и тележка для стружки
Кондиционер воздуха в электрошкафу
Ручной пульт управления (MPG)
Пневмофен
Рабочее освещение
Техническая документация
Базовый комплект для установки станка

Дополнительная комплектация:

Магазин инструментов цепного типа 40T
Электрический дверной выключатель
Водяной пистолет
