Ленточный полуавтоматический станок Stalex BS-5030
Описание
Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.
Основные элементы:
- Угол пиления заготовок 90°
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Сенсорный дисплей управления
- Индикатор повреждения станка и полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
- Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- На мониторе размещена функция счётчика реза (заготовок)
- Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
- Расстояние движения направляющих по салазкам – составляет 530 мм
Характеристики
| Диаметр пиления, мм | 300 |
| Скорость резания, м/мин | 30, 50, 75, 90 |
| Максимальный.размер круглого профиля, мм | 300 (+90°) |
| Максимальный.размер прямоугольного профиля, мм | 500 х 300 (+90°) |
| Размеры полотна, мм | 34х1,1х4180 |
| Мощность двигателя, кВт | 3 |
| Мощность двигателя СОЖ, кВт | 0,045 |
| Габариты (ДхШхВ), мм | 2050х1100х1350 |
| Габариты упаковки (ДхШхВ), мм | 2200х1350х1700 |
| Вес (нетто), кг | 1150 |
| Вес (брутто), кг | 1240 |
Комплектация и особенности
Конструктивные особенности:

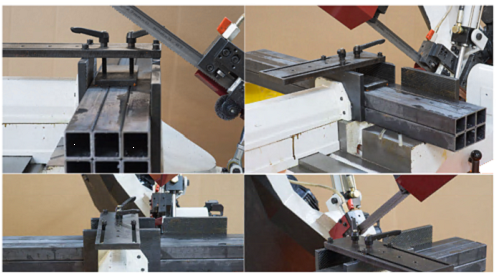

 | Дополнительный прижим для пакетной резки для BS-5030 Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |

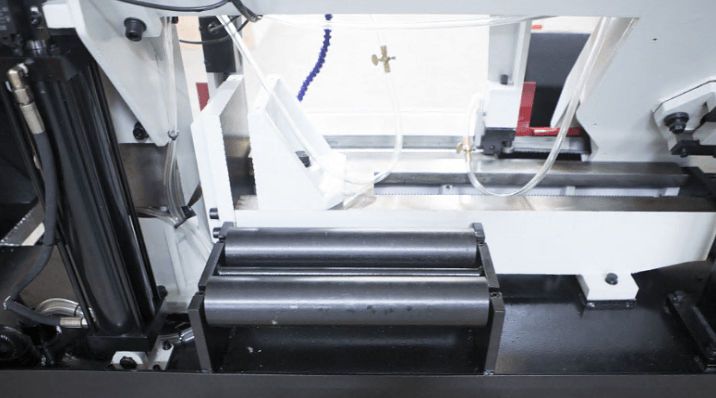

 | Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами. |

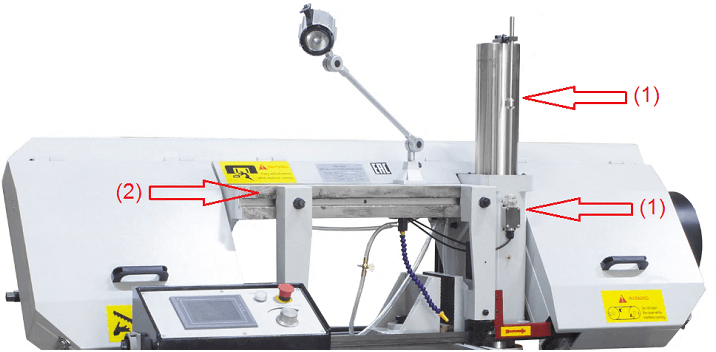

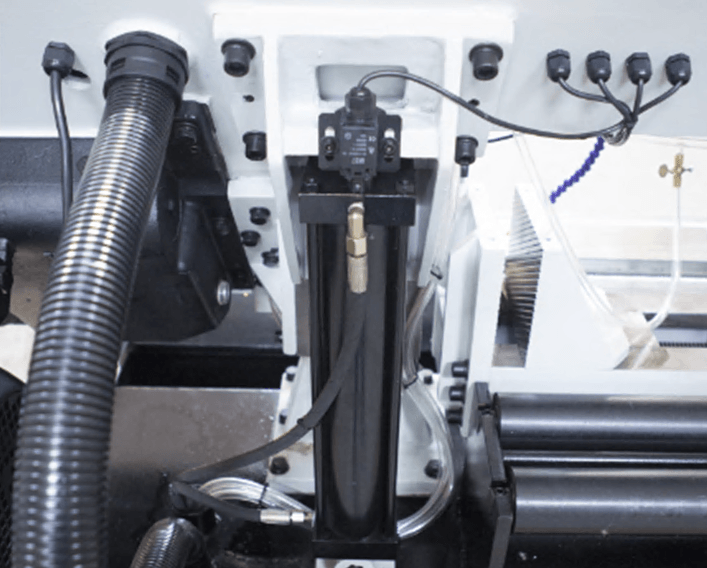

 | На мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1) Расстояние движения направляющих по салазкам – составляет 530 мм (2) |
 | На основной панели расположены:
|

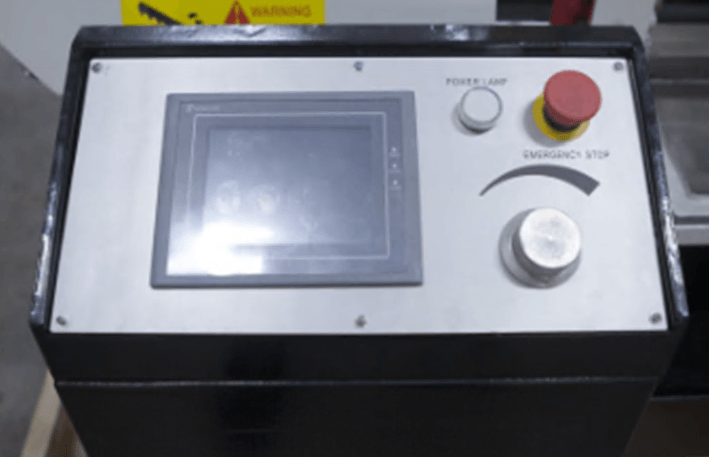

 | Пульт станка |

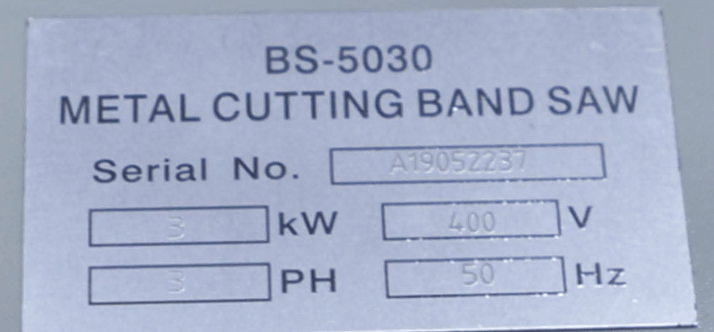

 | Шильдик станка |
 | Два вспомогательных подающих ролика |

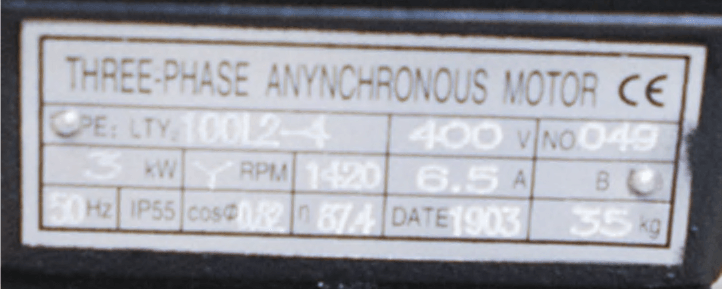

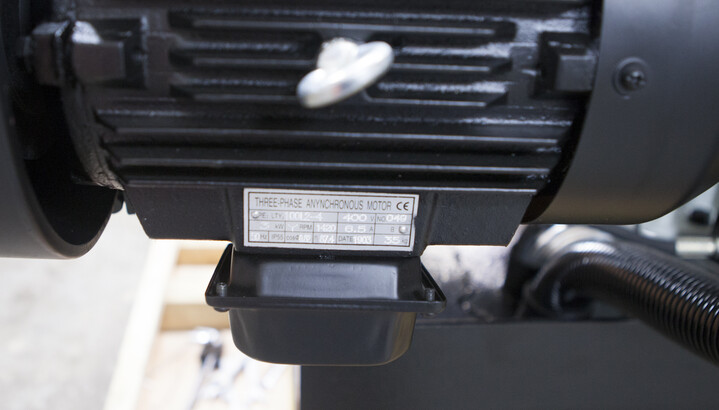

 | Шильдик мотора |

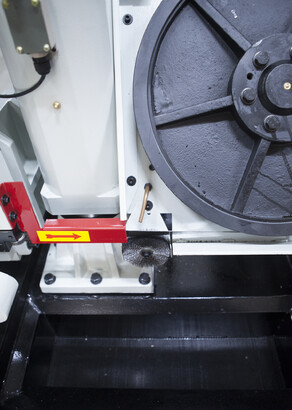

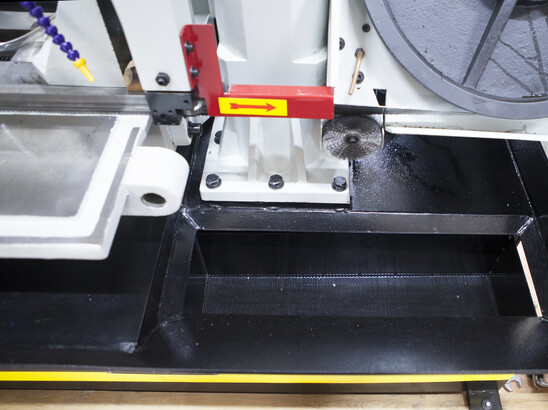

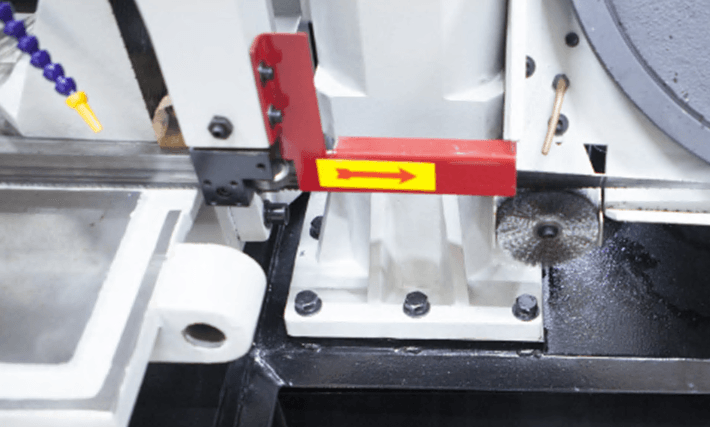

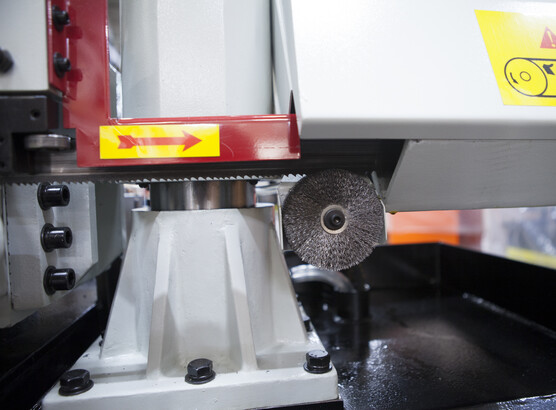

 | Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. Механическая дисковая щётка очищающая полотно от стружки (щётка приводится в движение от вращения полотна). |

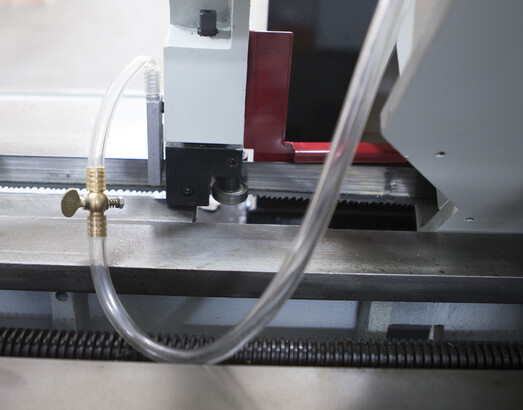

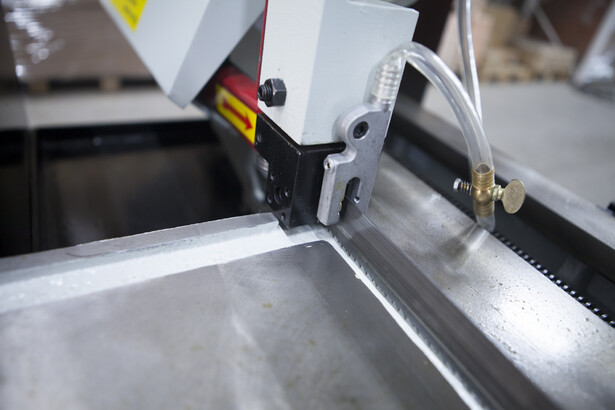

 | Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора. |

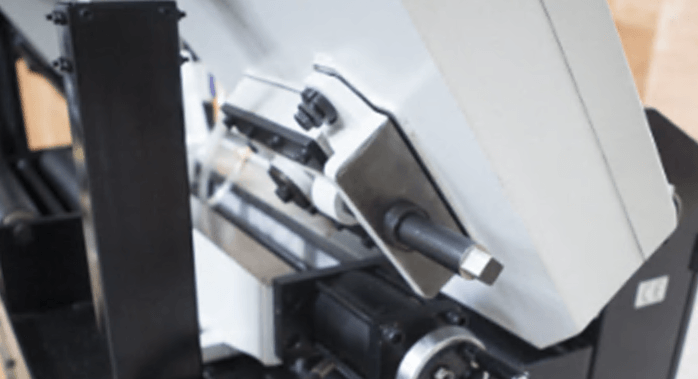

 | Механическое натяжение |
 | Клиноременной привод |

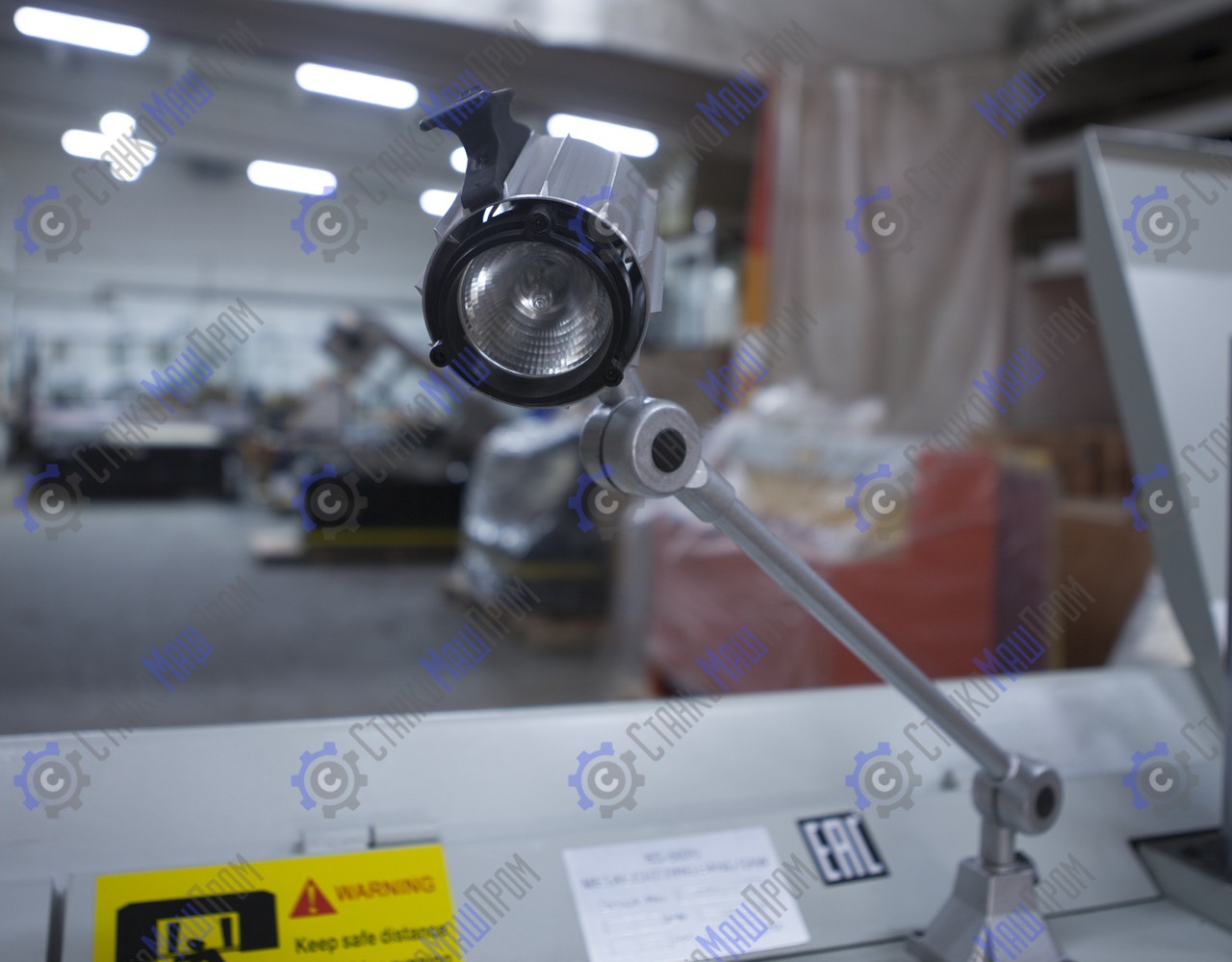

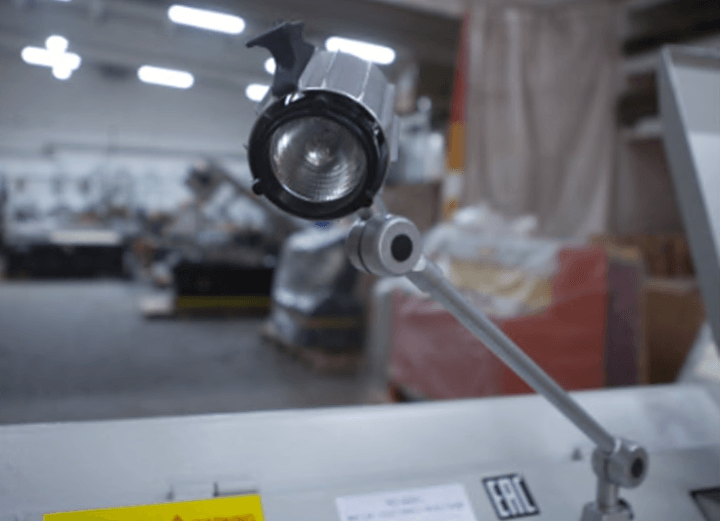

 | Лампа освещения зоны резания |

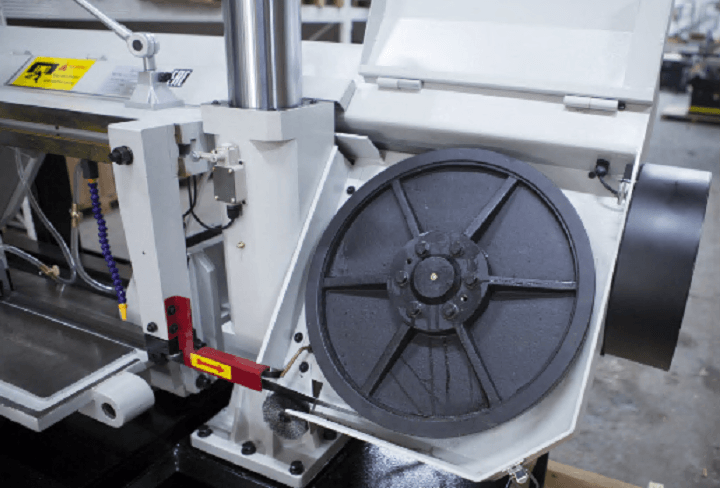

 | Шкив станка и предохранительный датчик при поднятой крышке рамы |

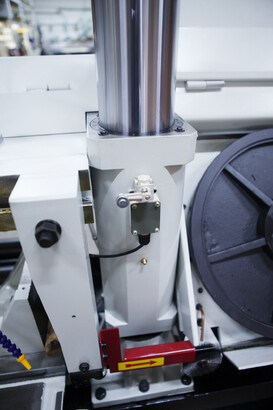

 | Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение |

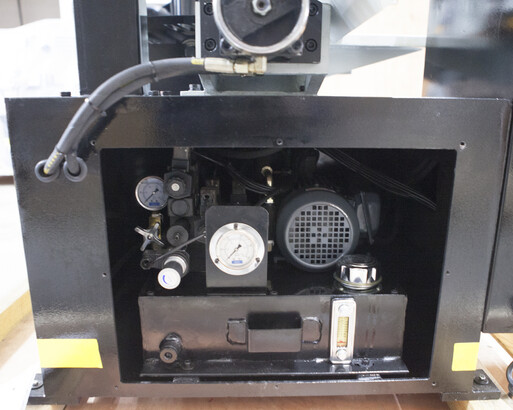

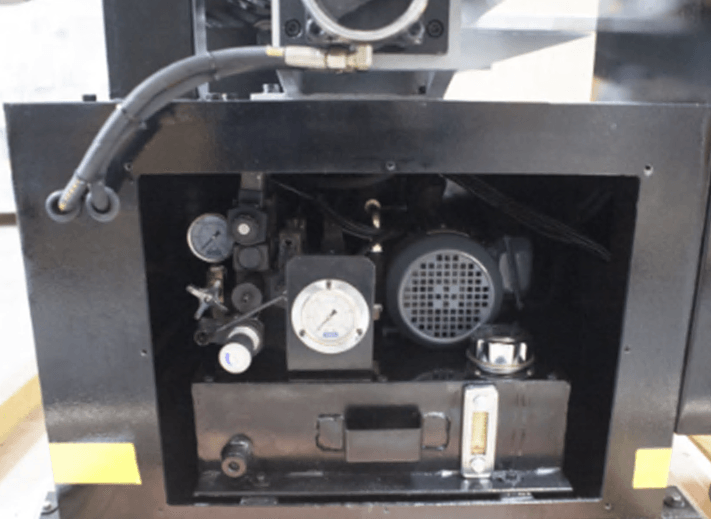

 | Гидростанция. Объём гидравлического бака - 25 л. Заливать 2/3 по уровню масла (используется гидравлическое масло стандартного качества (веретёнка)). |
