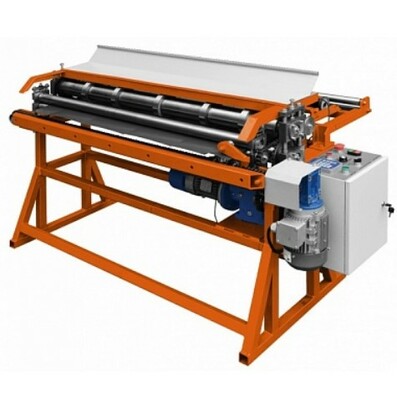

Линия продольно поперечной резки STALEX СППР-А 1250/1,5
Описание
Станок Stalex СПР-1250/5-А электрический - станок продольной резки (дисковые ножницы с пятью парами ножей в стандартной комплектации), имеет мощный электропривод 0,75 кВт, удобен в работе/установке/транспортировке, предназначен для продольно – поперечной резки листового и рулонного металла на штрипсы (полосы). При нажатии кнопки «пуск» станок производит протягивание и резку. В процессе резки, лист пропускает между двумя валами Ø90мм, оснащённых усиленными дисковыми ножами, разрезанный металл подаётся на роликовый стол с двумя роликовыми валами. Процесс раскроя на станке для резки листового или рулонного металла осуществляется от двигателя, подключение 380В (220В – опционально).
Производительность станка - 9,5 метров/мин. Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 0,55мм.
Максимальные параметры станка:
- Максимальная ширина листа – 1250мм (стандартный размер листовой или рулонный стали)
- Толщина разрезаемого металла – 1,2мм (σт ≤ 250 МПа / σв ≤ 320 МПа)
σт – коэффициент предела текучести, σв – коэффициент предела прочности.
Особенности станка:
- возможность тонкой настройки на металл разного типа и толщины
- быстрая и простая перенастройка роликовых ножей для резки металла на нужный размер
- дисковые роликовые ножи для резки металла с двусторонней заточкой и увеличенным сроком службы
- роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа
- в стандартной комплектации опорная стойка для удобства работы
- высокая точность реза
- дополнительно устанавливается дисковый нож поперечной резки
Характеристики
| Скорость продольного реза, м/мин | 10 |
| Скорость поперечного реза, резов/мин | 3 |
| Минимальная ширина реза, мм | 70 |
| Ширина входящей полосы металла, мм | до 1250 |
| Количество устанавливаемых пар ножей | до 15 |
| Потребляемая мощность, кВт | 1,5 |
| Напряжение питания, В | 220 |
| Размеры, ДхШхВ, мм | 1850х1000х1200 |
Комплектация и особенности
Комплектация:
- Опорная стойка
- Роликовый стол с двумя роликовыми валами и двумя направляющими упорами
- Дисковые ножи продольной резки - 5 пар
В стандартной комплектации станка Станок Stalex СПР-1250/5-А установлено пять пар дисковых ножей. В зависимости от толщины металла и группы металла на станок возможно установить разное количество пар дисковых ножей.
Отношение кол-ва пар дисковых ножей к толщине металла - сталь (σт ≤ 250 МПа / σв ≤ 320 МПа):
| Количество пар дисковых ножей | 2 | 5 | 8 | 12 |
| Толщина разрезаемого металла (σт ≤ 250 МПа / σв ≤ 320 МПа) | 1,5 мм | 1,2 мм | 1,0 мм | 0,8 мм |
Дисковый нож поперечной резки предназначен для получения нужной длины после формирования штрипс (полос) продольными дисковыми ножами. Дисковый нож поперечной резки – устанавливается дополнительно на станок. Максимальная толщина резки листа поперечным ножом - 0,8мм.
Стойкость дисковых ножей не менее 70000 метров при разрезании обычной оцинкованной стали толщиной 1,0-1,2мм (σт ≤ 250 МПа / σв ≤ 320 МПа) или 400тонн (σт ≤ 250 МПа / σв ≤ 320 МПа) – на одной заточке (Ножи двусторонние - Это увеличивает ресурс вдвое).
Для изготовления ножей используется высококачественная инструментальная сталь марки ХВГ, легированная хромом, ванадием, марганцем с последующей термообработкой и шлифовкой. Дальнейшее использование затупившихся ножей возможно после простой и недорогой шлифовки ножей на стандартном плоскошлифовальном станке. Шлифовать ножи можно 2 – 3 раза.
К станку возможно присоединить приёмный стол для удобной работы с продольными и поперечным ножами, а также комплект нанесения защитной плёнки на металл.
Для подачи в станок рулонного метала используется разматыватель Stalex РМС-1250 или Stalex SUS-1250 (это самоподъёмный разматыватель, его установка занимает десять минут времени без грузоподъёмных механизмов и без обязательного крепления к полу).
Так же в стандартной комплектации помимо трёх пар дисковых ножей:
- опорная стойка
- роликовый стол (с двумя роликовыми валами и двумя направляющими упорами) для подачи рулона в станок с разматывателя или листа
Для сматывания рулонного металла используется лёгкий наматыватель до 1,5-2 тонн грузоподъёмностью с ручным приводом, такой диапазон грузоподъёмности связан с тем что намотать рулоны штрипсов весом более 2 - 2.5 тонн на несложных, нестационарных наматывателях невозможно из-за разности плотности намотки рулонных полос (штрипс), т.е. некоторые полосы будут наматываться в натяг, некоторые провисать.
