Описание

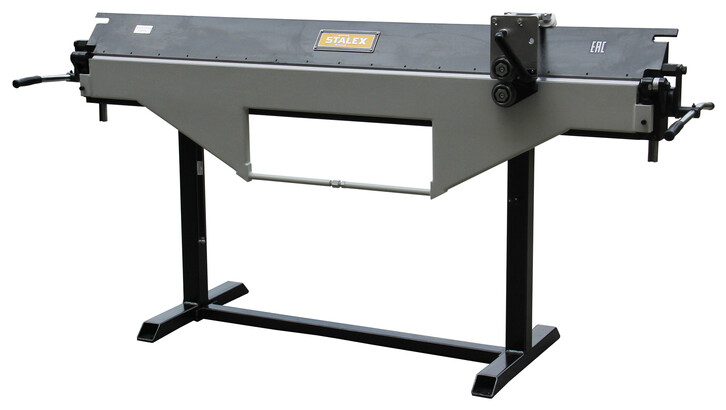

Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.

Станок идеально подходит для работы с черной и оцинкованной сталью – 0,7мм (с временным сопротивлением или прочностью σв ≤400МПа) , 0,8мм (с временным сопротивлением или прочностью σв ≤320МПа).

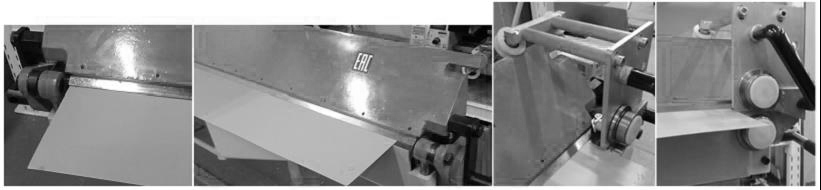

Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).

Особенности станка:

Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка

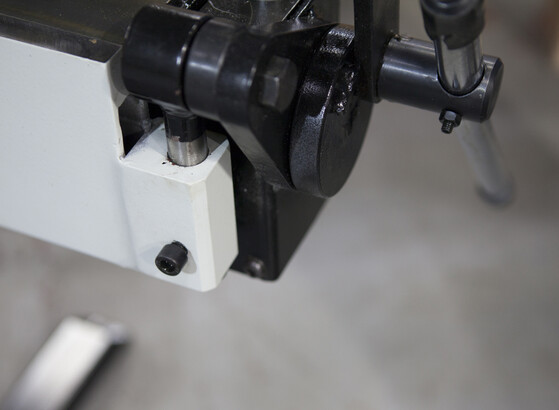

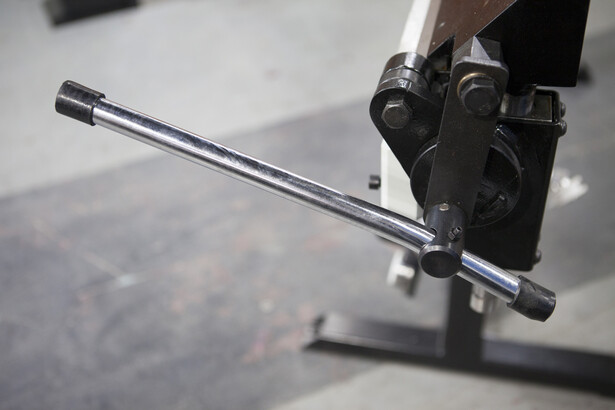

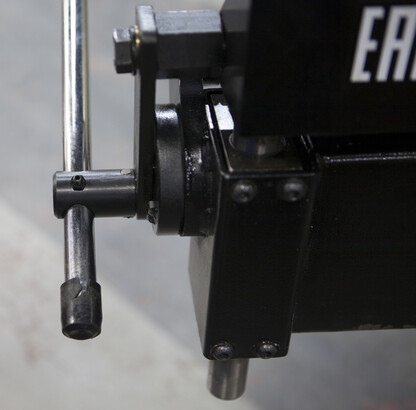

Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки

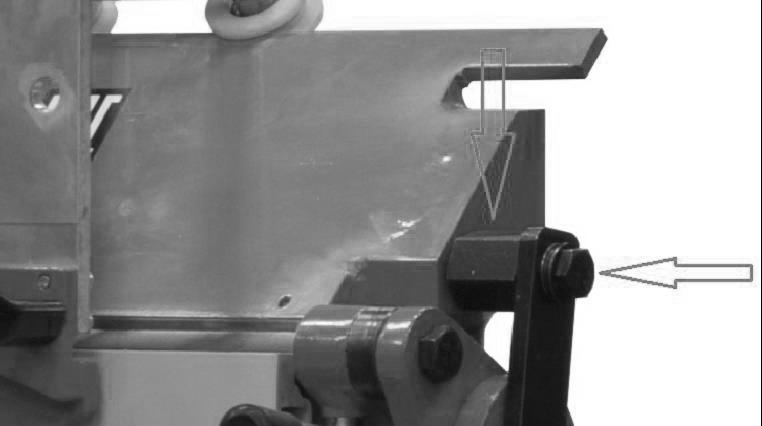

На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении

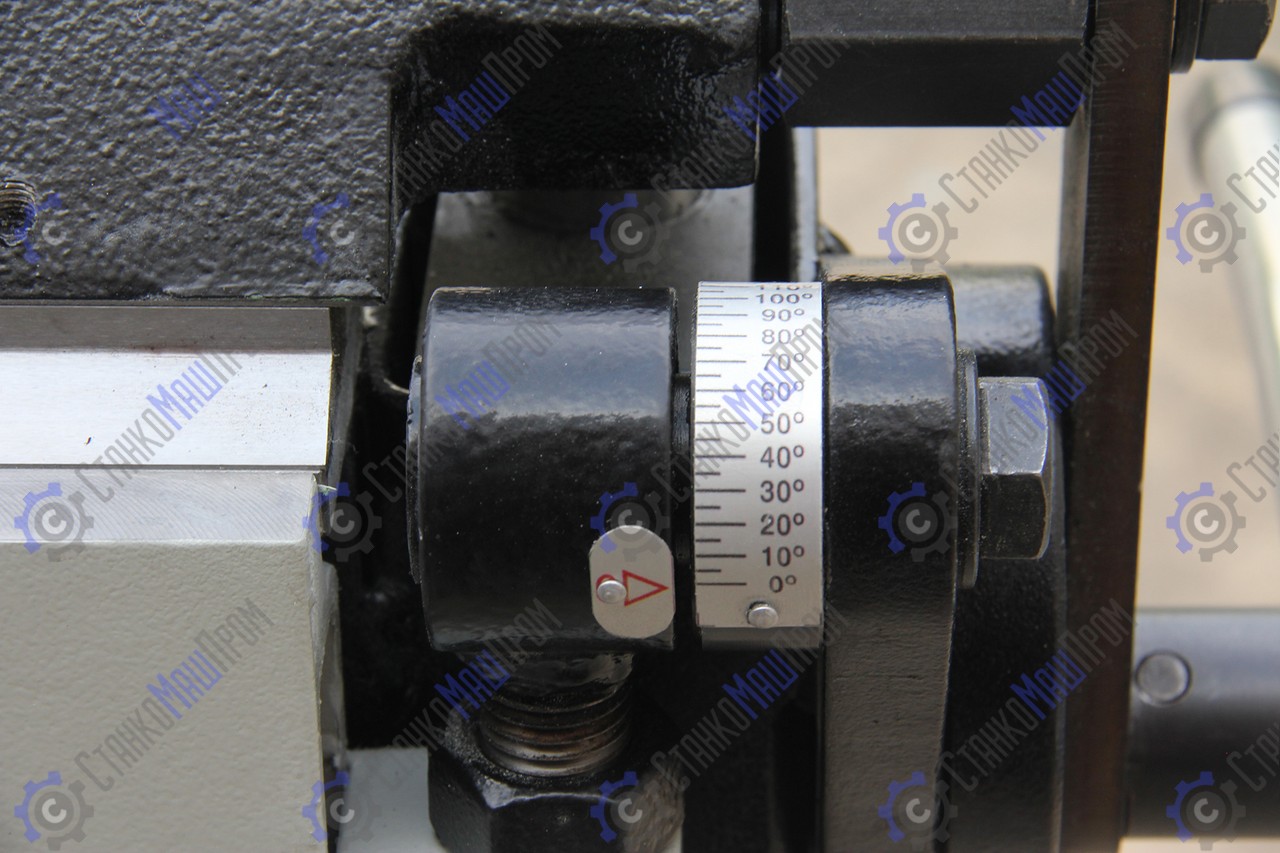

Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15 мм и 135° для полок более 15 мм

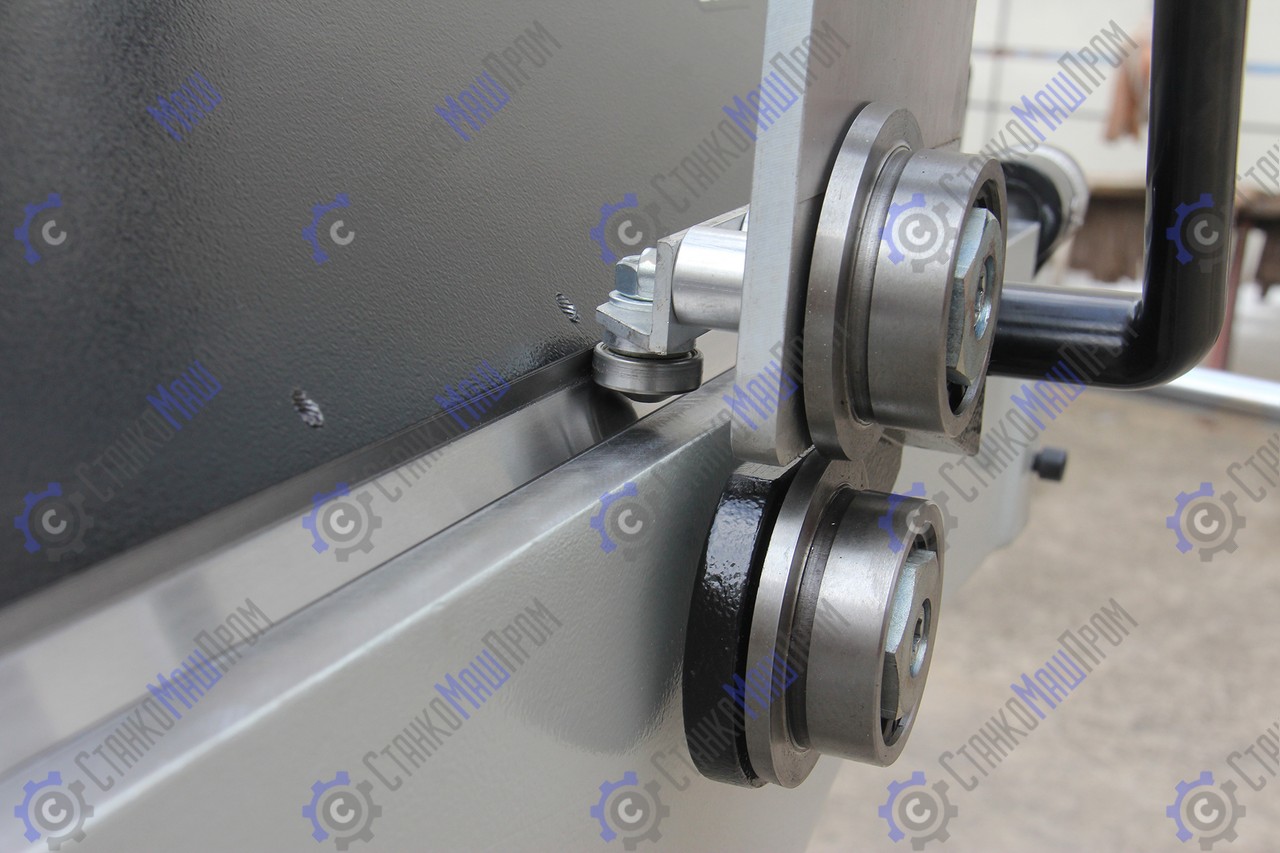

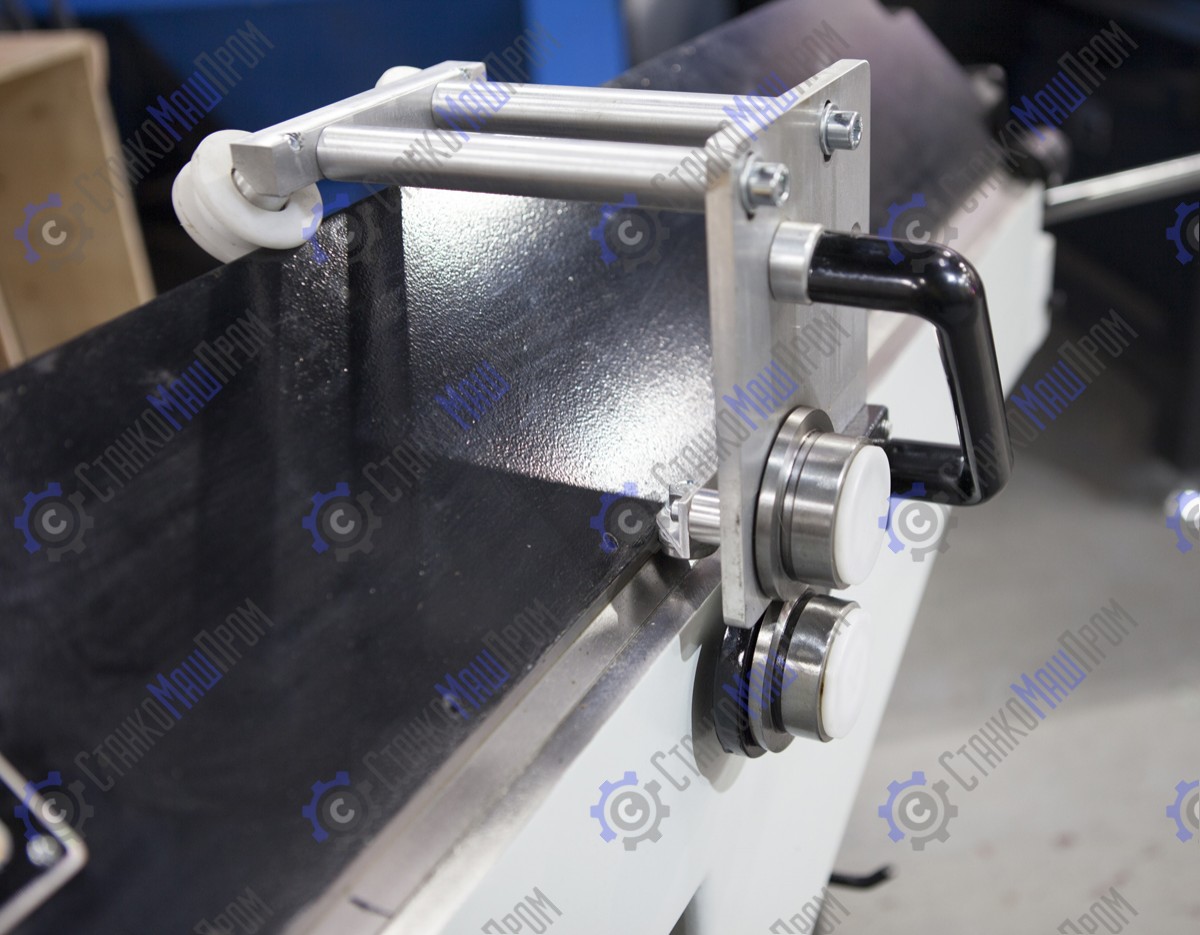

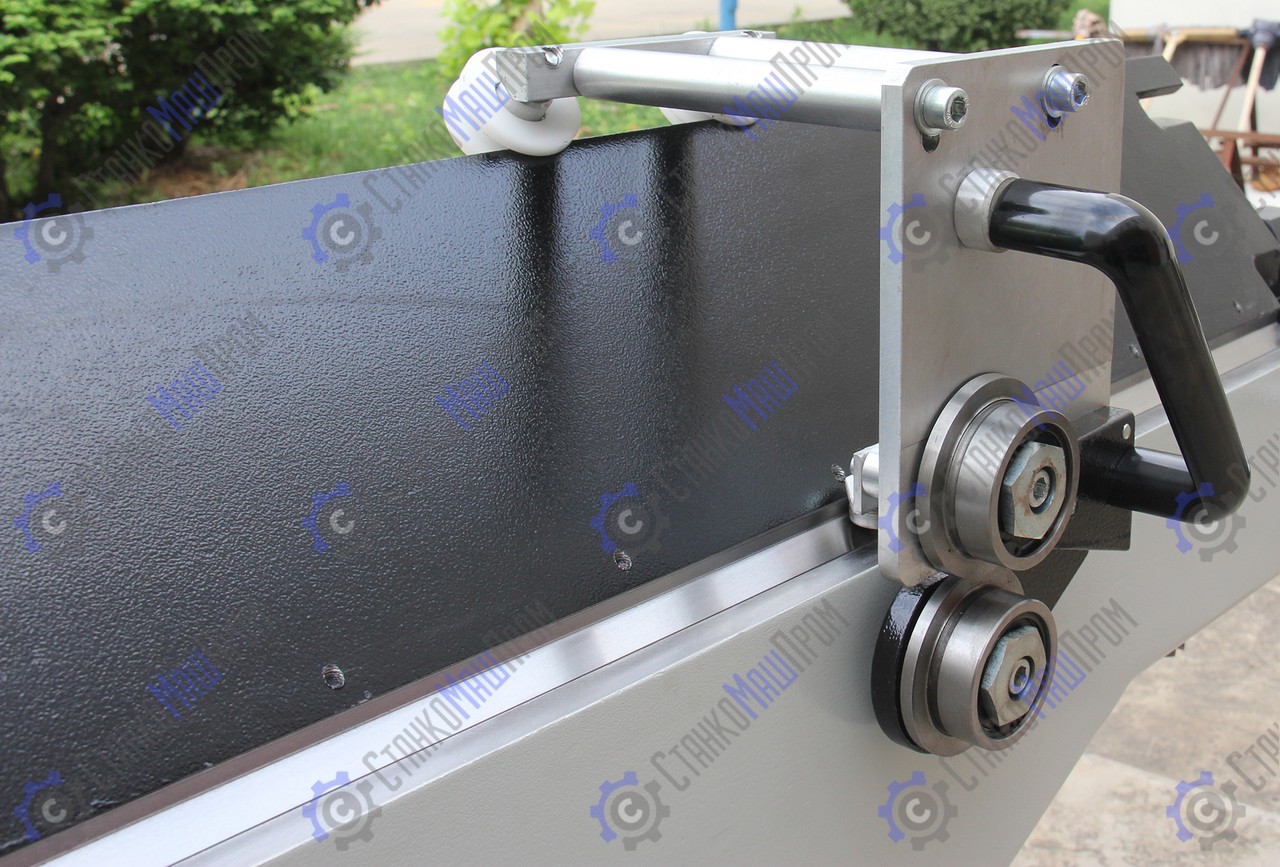

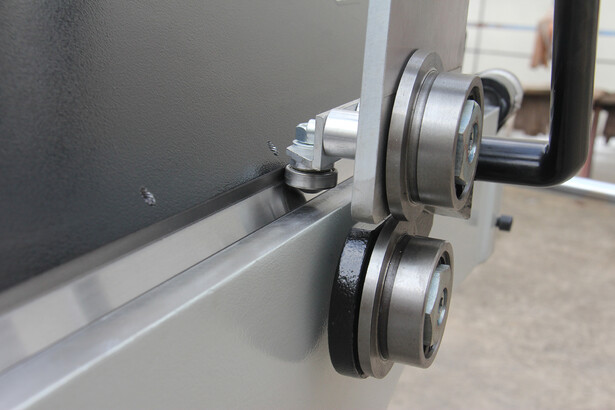

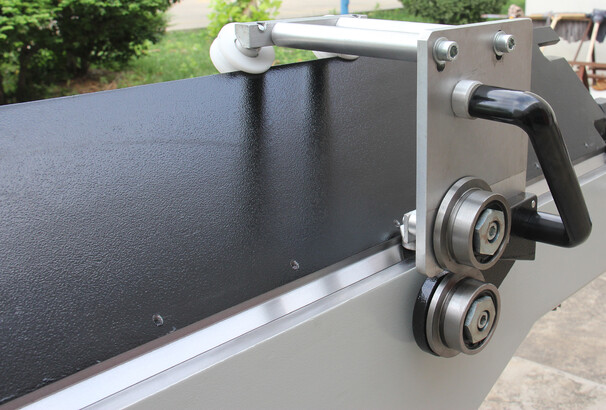

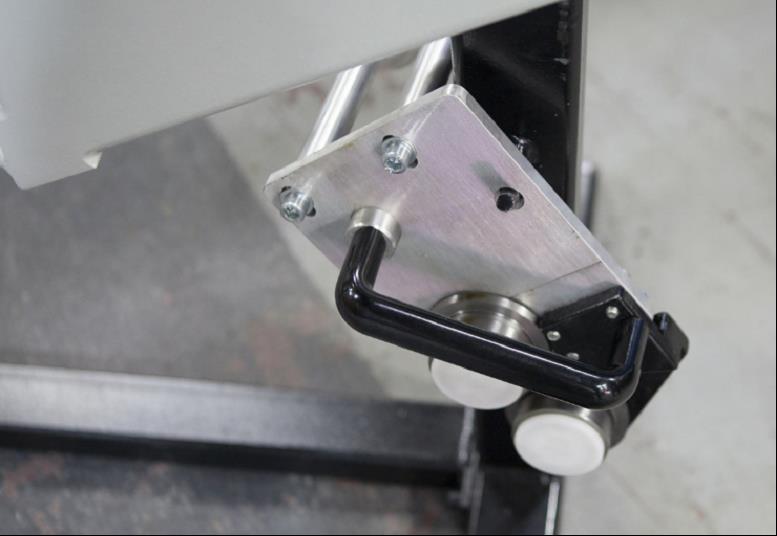

Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)

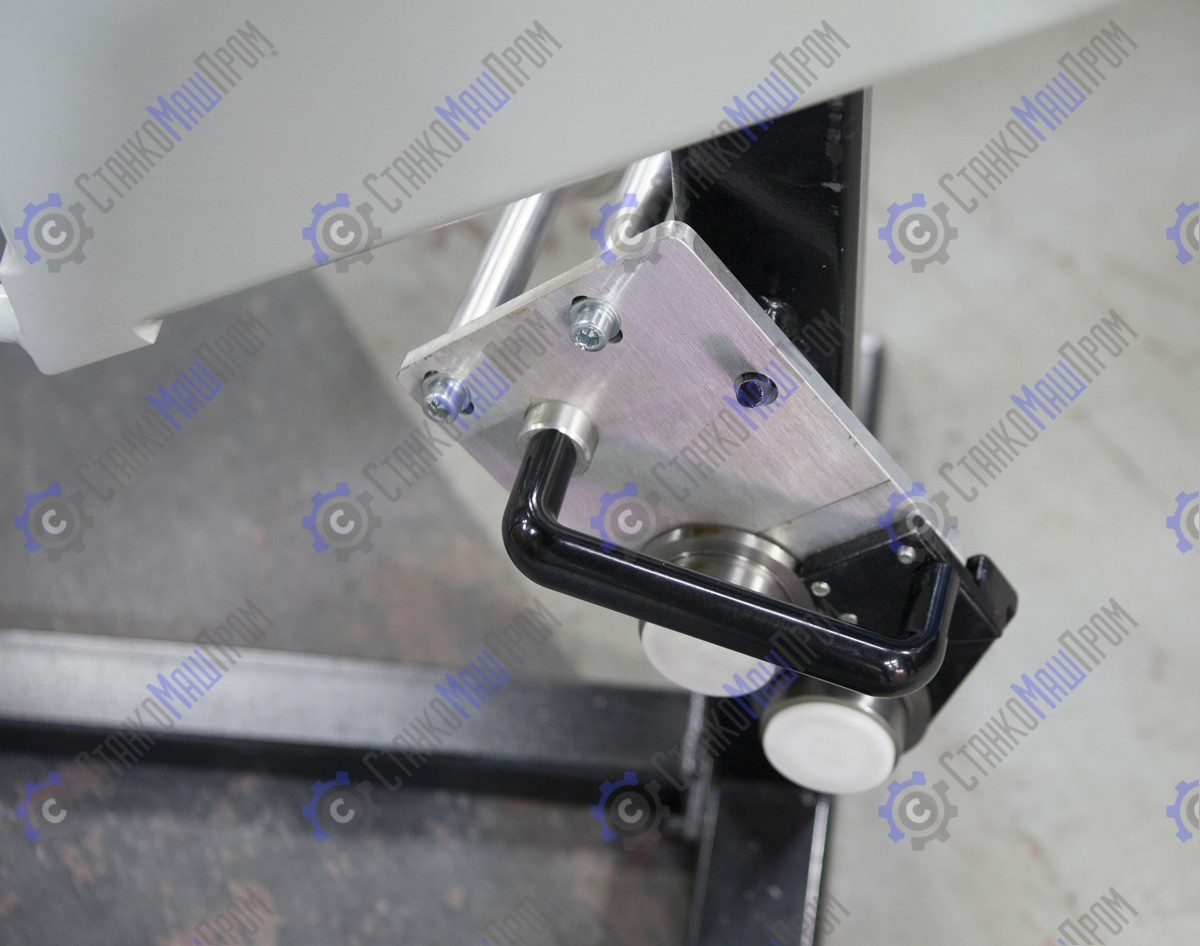

Удобное место для размещения роликового ножа, вовремя гибки листа
Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали

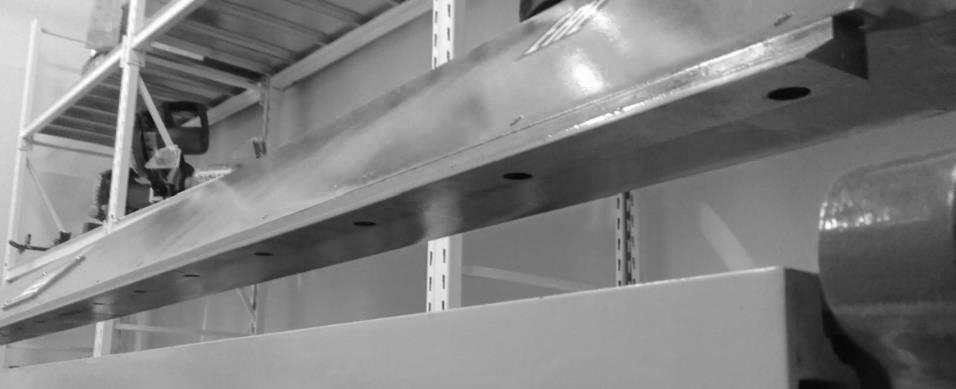

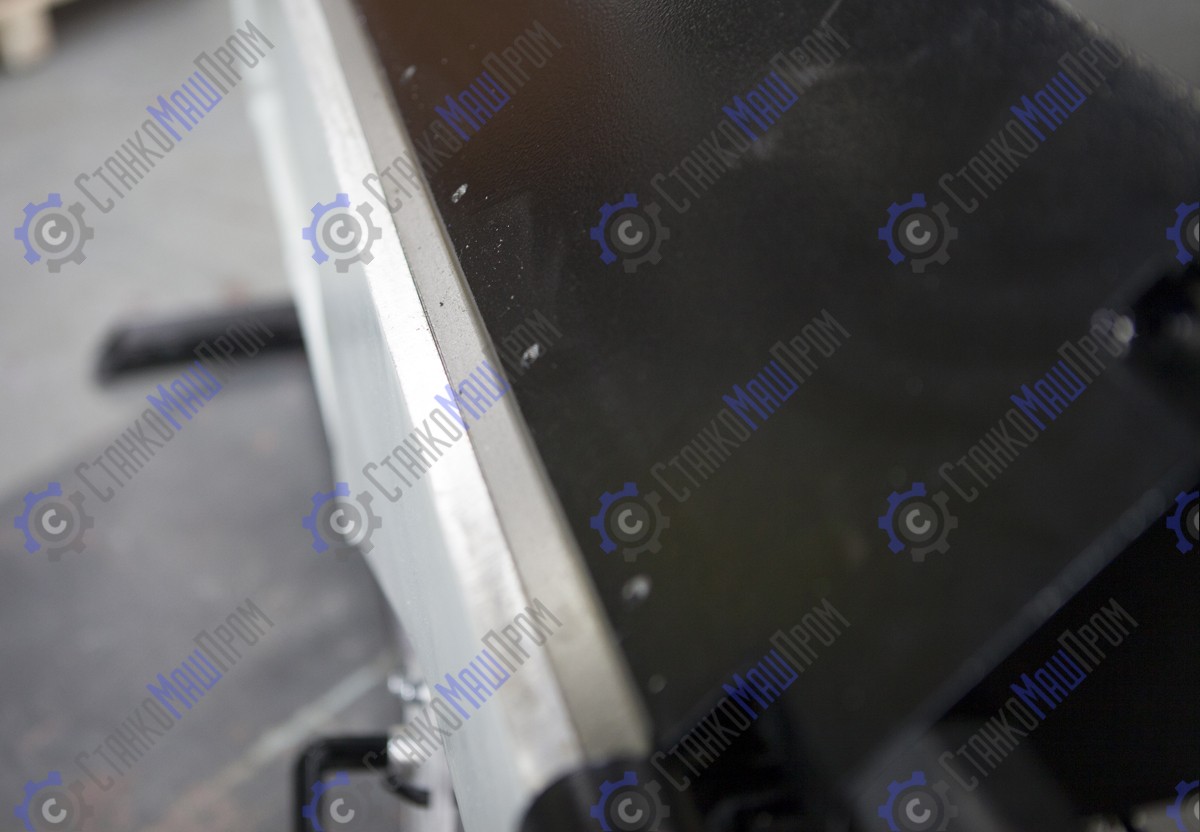

Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения

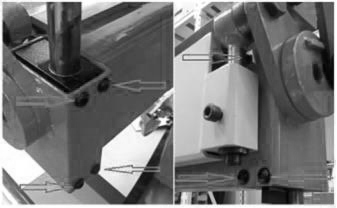

Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
Регулировка прижимной балки в вертикальной плоскости

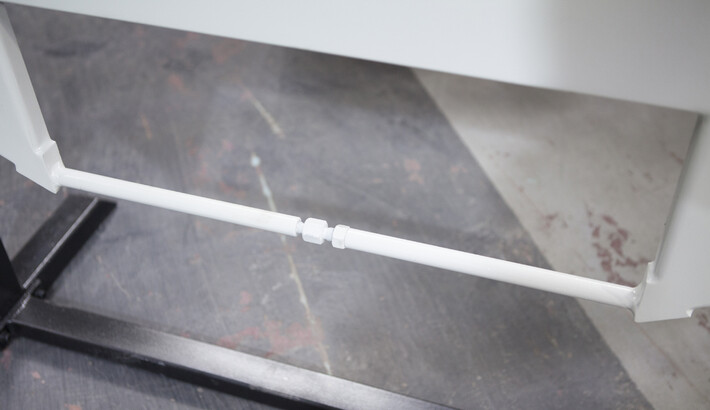

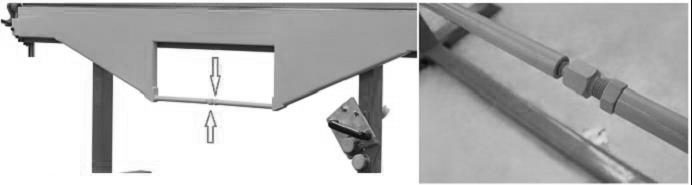

Регулировка гибочной балки, через узел настройки прямолинейности
Регулировка гибочной балки в вертикальной плоскости
Разборные стойки для облегчения транспортировки
Отверстия для крепления станка к полу

Характеристики

Максимальная толщина материала, сталь σв ≤400МПа, мм	0,7
Максимальная толщина материала, сталь σв ≤320МПа, мм	0,8
Рабочая длина (гибка и резка), мм	2540
Макс. угол гибки	135° за один гиб
Ширина (толщина) гибочной балки, мм	15
Газовый амортизатор на гибочную балку	+
Газовый амортизатор на прижимную балку (2шт)	+
Вертикальный подъём прижимной балки, мм	55
Расстояние листа после резки до прижимной балки, мм	45
Рабочая высота, мм	760
Габариты в собранном виде, мм	2865х650х1000
Габариты в упаковке, мм	3000х770х520
Масса нетто/ брутто, кг	230/310

* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,7мм. И не должен превышать параметр σв ≤320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,8мм.

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Станок в сборе - 1 шт
Нож роликовый - 1 шт

Конструктивные особенности:

	Вертикальный подъём прижимной балки – 55 мм.
	Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации).
	Удобное место для размещения роликового ножа, во время гибки листа.
	Рабочая длина модели BSM 2540 (гибка и резка) – 2540 мм.
	Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки.
	На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении.

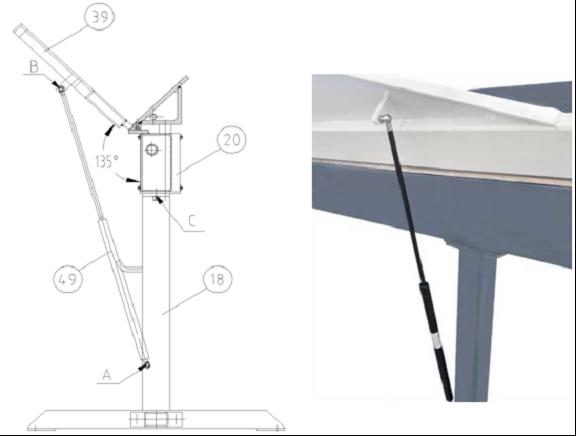

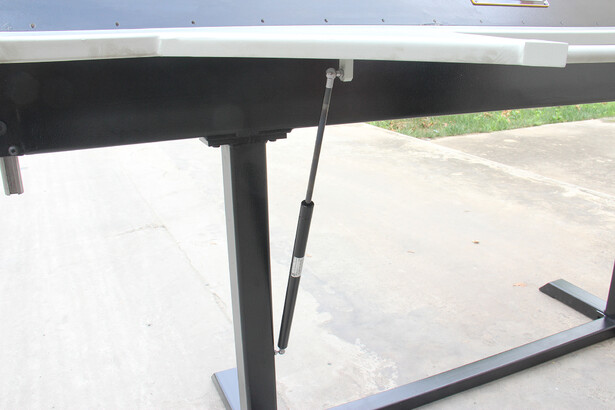

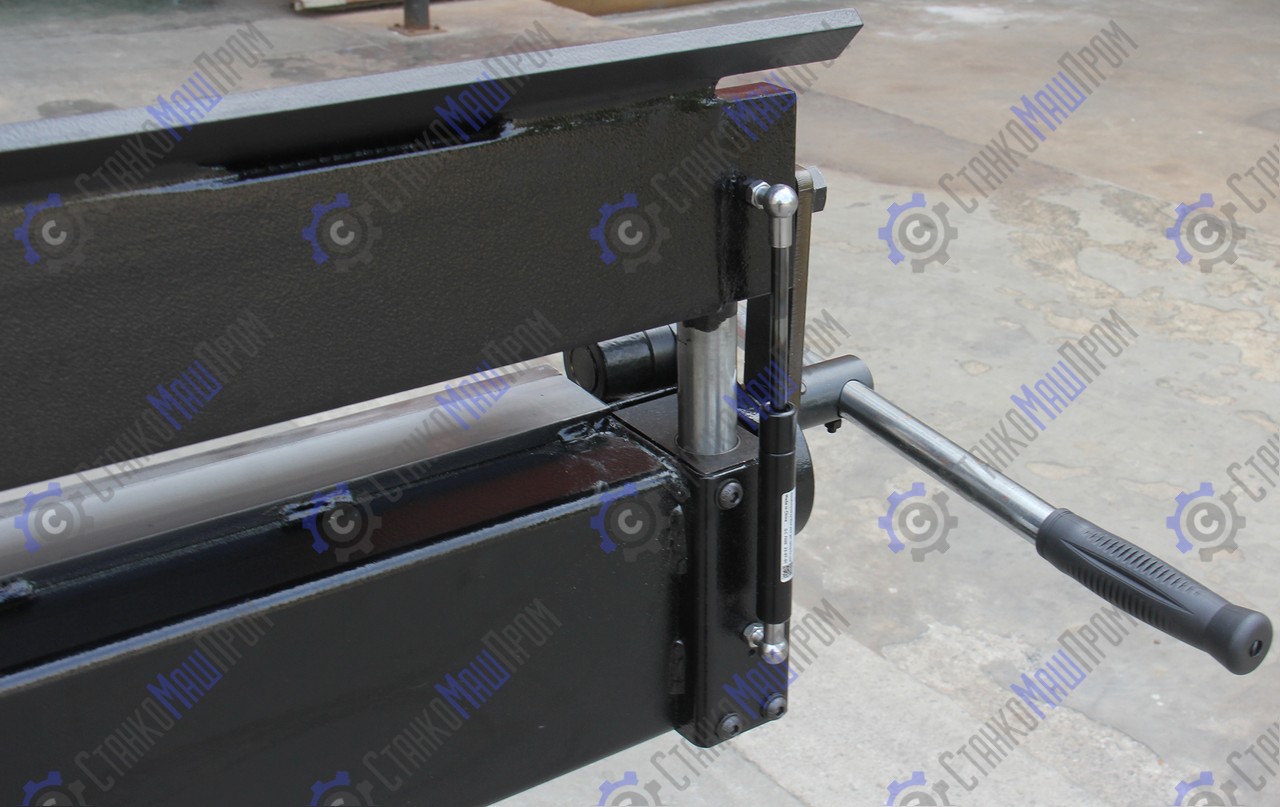

	Газовый амортизатор на гибочную балку - для эффективной работы с листом.

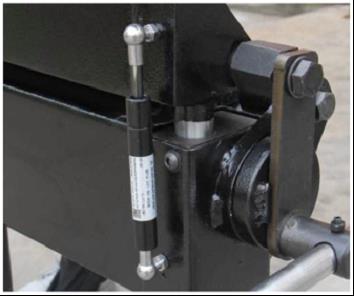

	Газовый амортизатор на прижимную балку (2шт) – для быстрой и лёгкой фиксации листа.

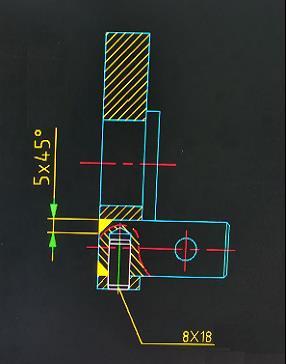

	Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка.
	Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка. Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение.
	Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения.
	Регулировка прижимной балки в вертикальной плоскости.
	Регулировка гибочной балки, через узел настройки прямолинейности.
	Регулировка гибочной балки в вертикальной плоскости.
