Описание

Станки серии Stalex BSM – это проходные станки с ручным приводом, имеют жесткую сварную конструкцию, эксцентриковый механизм и направляющий вертикальный узел перемещения прижимной балки, сплошной стальной уголок имеет острую геометрию для получения на заготовках малый R при гибки, роликовый отрезной нож входит в стандартную комплектацию, гибочная балка имеет узел настройки прямолинейности.

Станок идеально подходит для работы с черной и оцинкованной сталью – 0,5мм (с временным сопротивлением или прочностью σв ≤400МПа) , 0,7 мм -(с временным сопротивлением или прочностью σв ≤320МПа).

Станок Stalex BSM является универсальным для работы с отливами, откосами, доборными элементами кровли, в том числе и для работы с крупногабаритными изделиями - такие как квадратная вентиляция (общие габаритные размеры верхней прижимной балки составляют 170х170 мм (высота х глубина)). Возможность гибки от 0° до 135° – за один гиб, гибка до 180° – с использованием фальцезакаточной машинки (или при условии, что лист металла не жёсткий и не на макс. толщину возможности станка – тогда возможно с дожатием в прижимной балке).

Особенности:

Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка

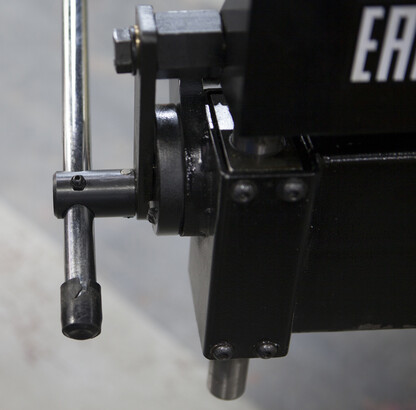

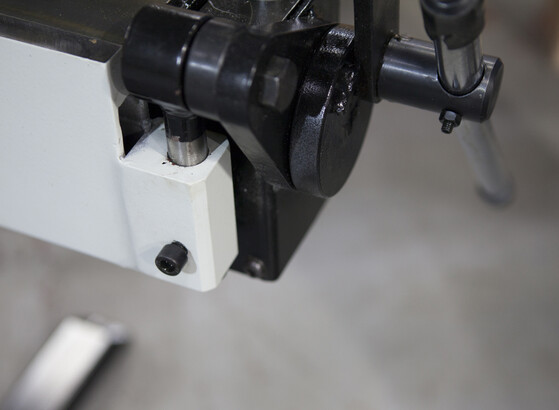

Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки

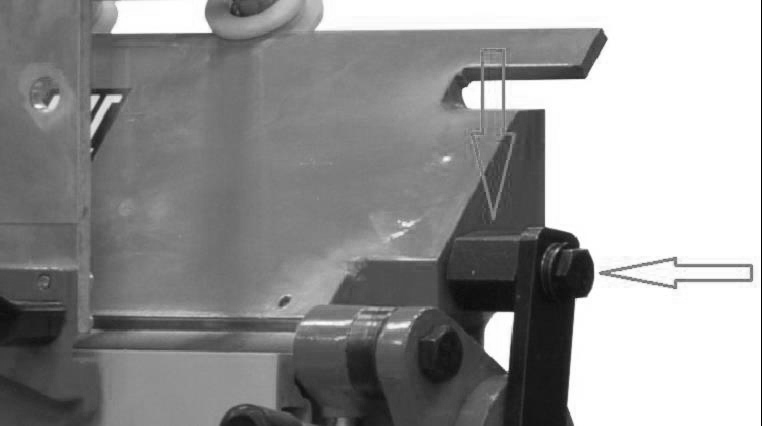

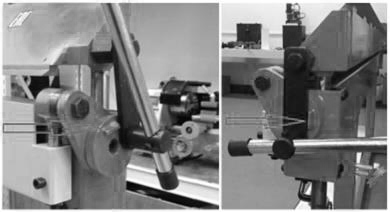

На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении
Гибка до 180° – с дожатием в прижимной балке, угол гиба 150° для полок до 15мм и 135° для полок более 15мм

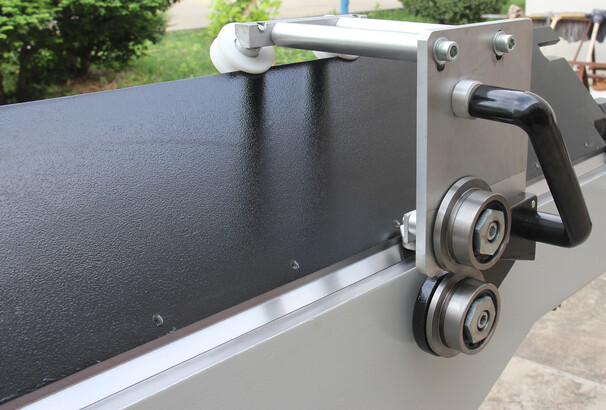

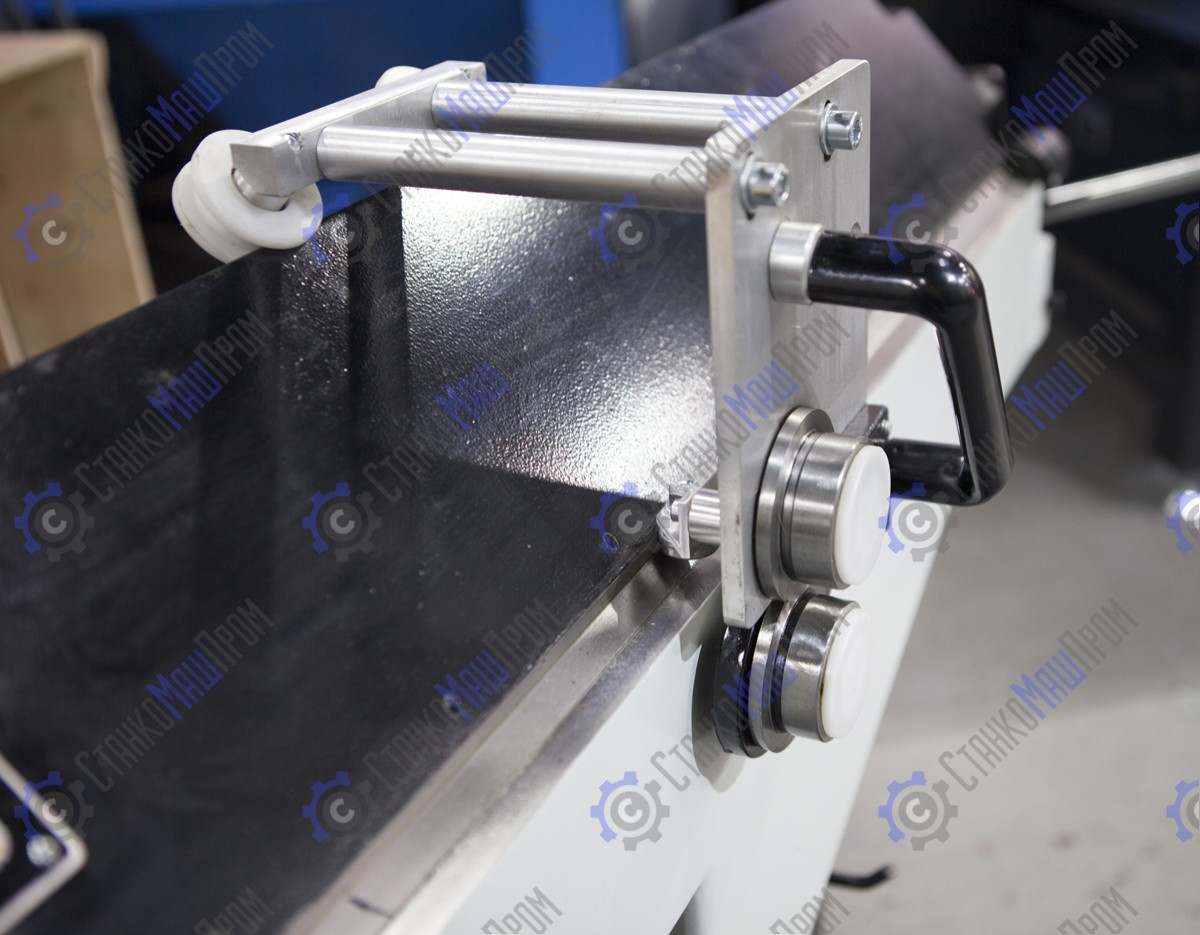

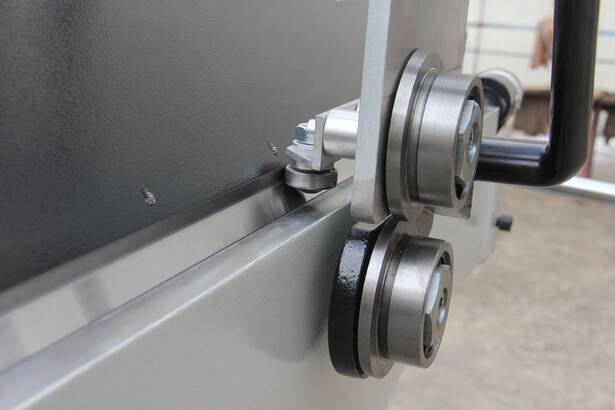

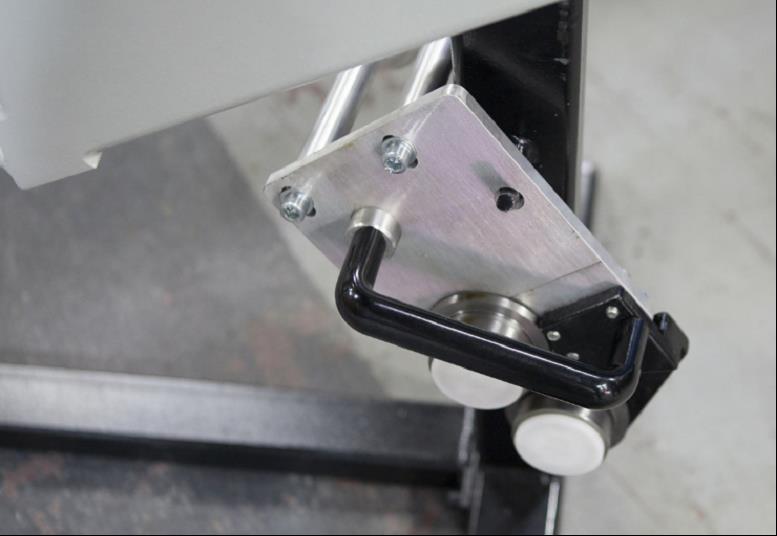

Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации)

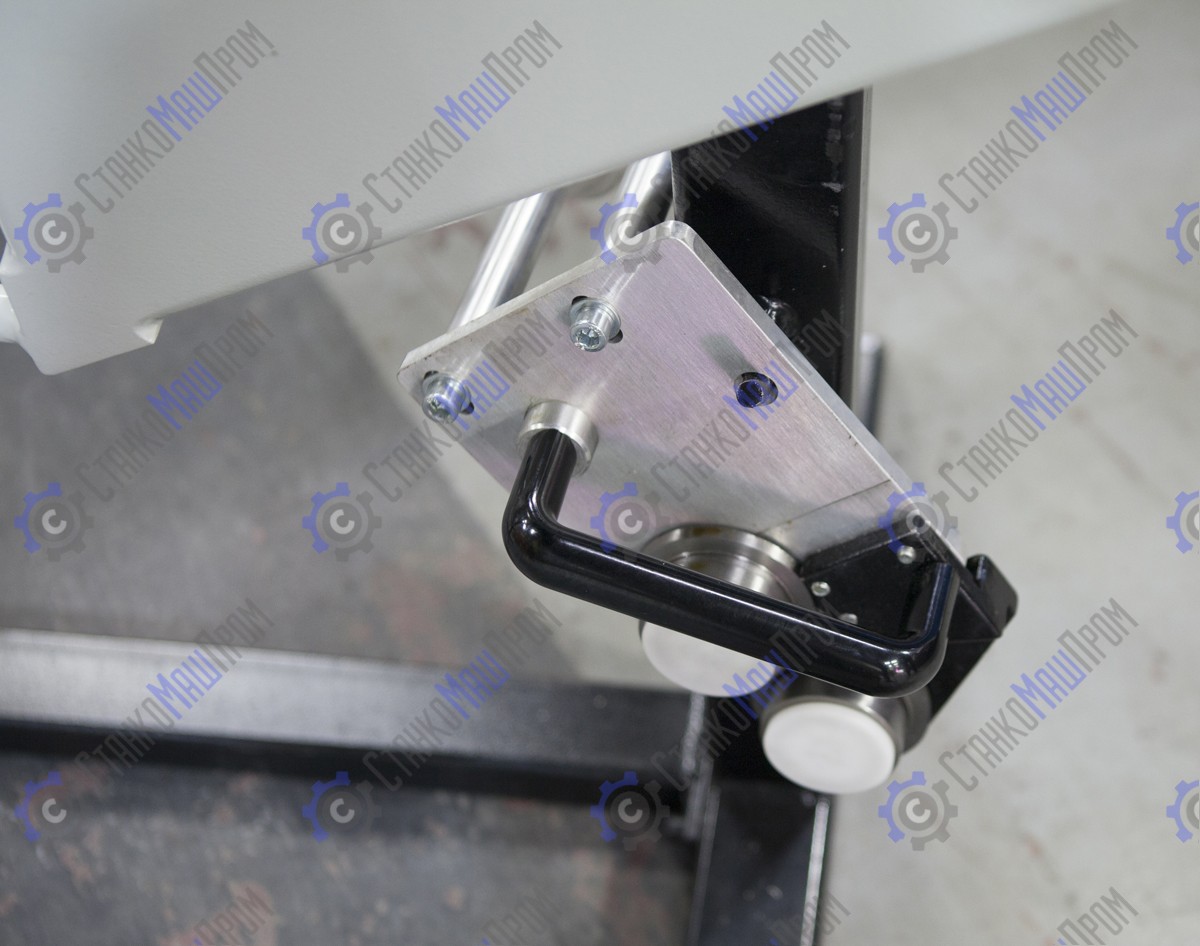

Удобное место для размещения роликового ножа, вовремя гибки листа
Рабочие поверхности прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали

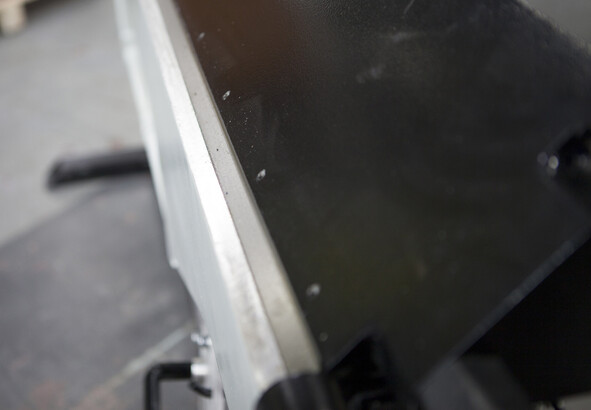

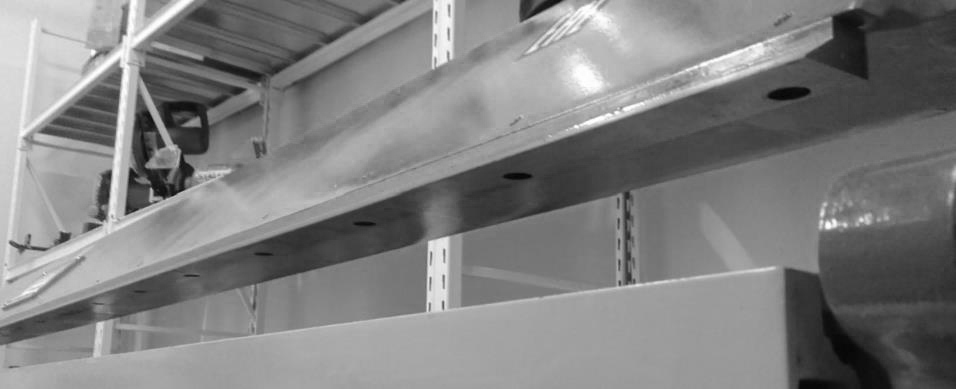

Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения
Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение
Регулировка прижимной балки в вертикальной плоскости
Регулировка гибочной балки, через узел настройки прямолинейности
Регулировка гибочной балки в вертикальной плоскости
Разборные стойки для облегчения транспортировки
Отверстия для крепления станка к полу

Характеристики

Макс. толщина материала, сталь σв ≤400МПа	0,5 мм
Макс. толщина материала, сталь σв ≤320МПа	0,7 мм
Рабочая длина (гибка и резка)	3000 мм
Макс. угол гибки	135° за один гиб
Ширина (толщина) гибочной балки	15 мм

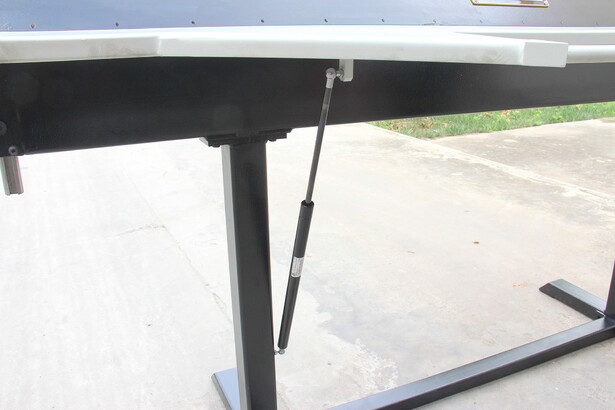

Газовый амортизатор на гибочную балку	+
Газовый амортизатор на прижимную балку (2шт)	+
Вертикальный подъём прижимной балки	55 мм
Расстояние листа после резки до прижимной балки	45 мм
Рабочая высота	760 мм
Габариты в собранном виде	3325х650х1000 мм
Габариты в упаковке	3460х770х520 мм
Масса нетто/ брутто	280/360 кг

* Макс. толщина - указана для обычной стали (низкоуглеродистой, углеродистой стали).

При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв ≤400 МПа при работе с черной (низкоуглеродистой) и оцинкованной сталью – 0,5мм. И не должен превышать параметр σв ≤320 МПа при работе с черной (низкоуглеродистой), углеродистой сталью – 0,7мм.

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Станок в сборе - 1 шт
Нож роликовый - 1 шт

Конструктивные особенности:

	Вертикальный подъём прижимной балки – 55 мм.
	Комплектуются роликовый ножом для раскроя металла (в стандартной комплектации).
	Удобное место для размещения роликового ножа, во время гибки листа.
	Эксцентриковый (кривошипный) механизм с ограничителем – позволяет быстро и удобно прижимать заготовки.
	На эксцентрике установлен стопор не позволяющей балке опускаться в верхнем положении и фиксирующий балку в нижнем положении.

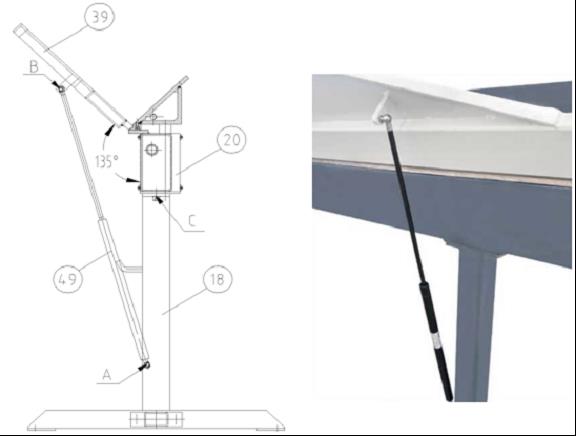

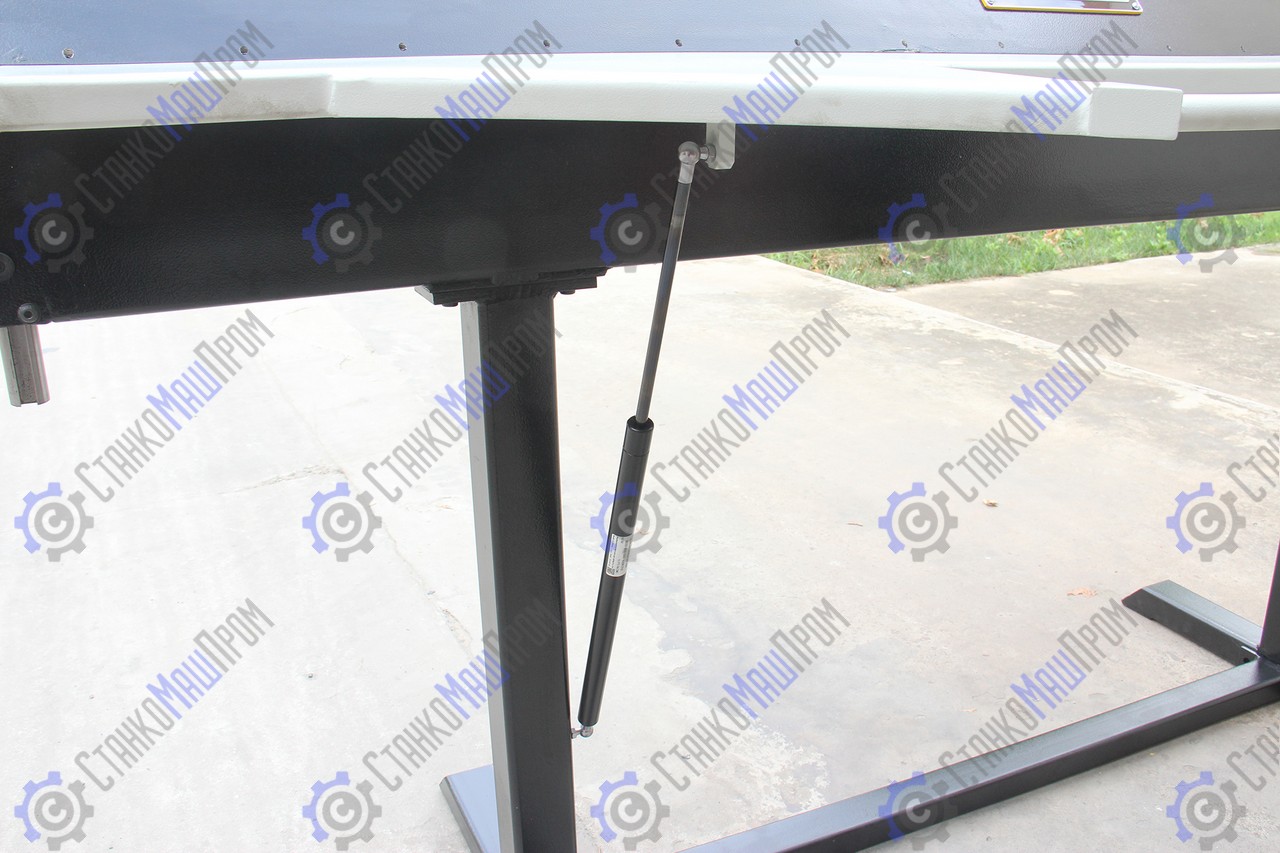

	Газовый амортизатор на гибочную балку - для эффективной работы с листом.

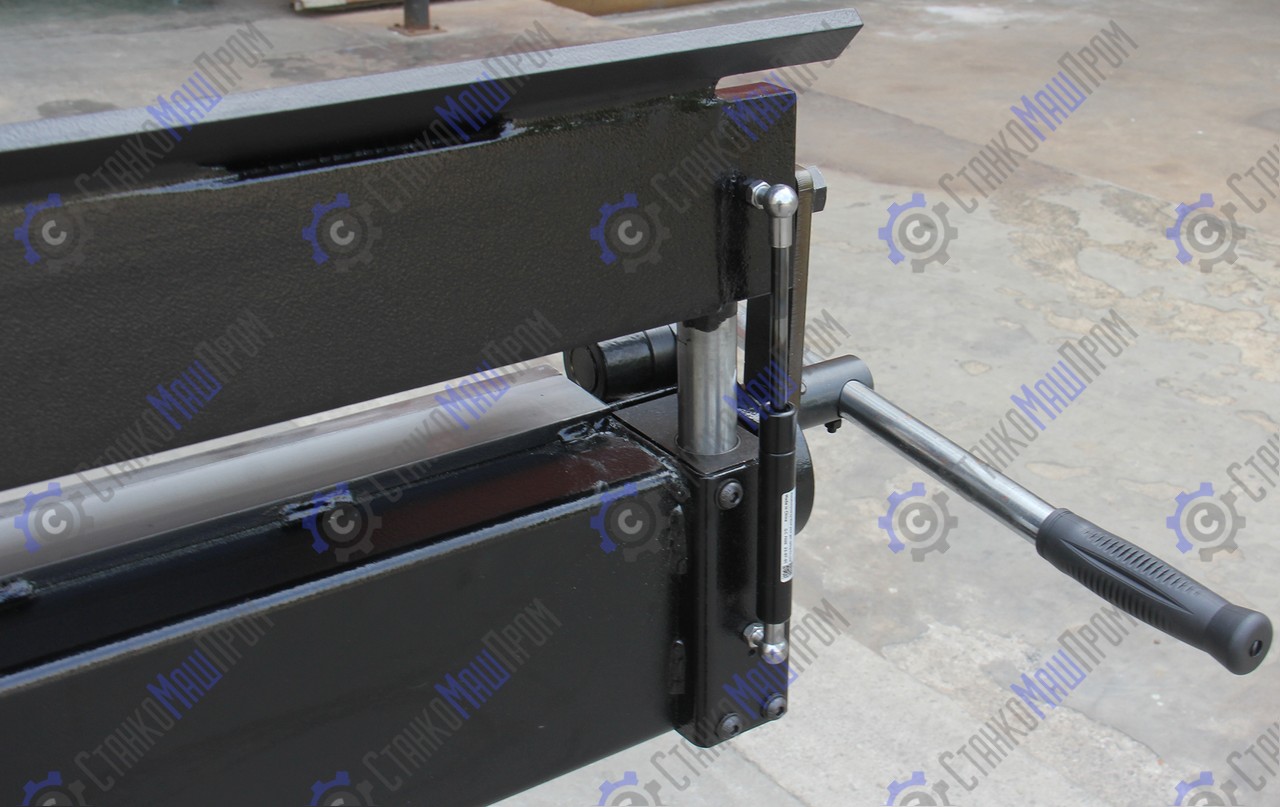

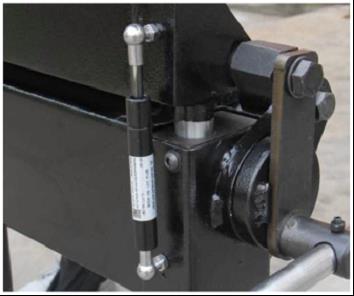

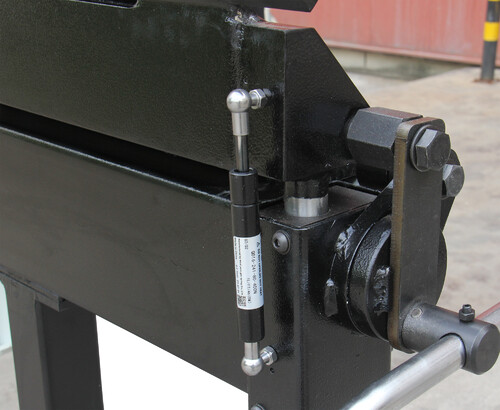

	Газовый амортизатор на прижимную балку (2шт) – для быстрой и лёгкой фиксации листа.

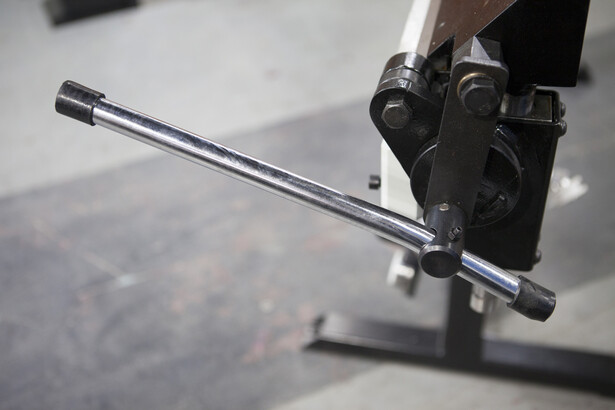

	Улучшенный узел ручек прижимной балки. Дополнительно - просверленное отверстие и штифт, плоский вал и увеличенная зона сварки, для надёжной работы станка.
	Направляющий вертикальный узел перемещения прижимной балки, позволяет фиксировать лист с более сильным усилием-прижимом по всей длине станка. Регулировка прижимной балки относительно основной и гибочной балок – фронтальное смещение.
	Стальной сплошной уголок, отвечающий за прижим листа, крепится к прижимной балке через резьбовые соединения.

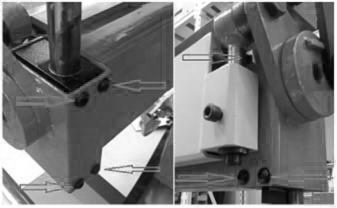

	Регулировка прижимной балки в вертикальной плоскости.
	Регулировка гибочной балки, через узел настройки прямолинейности.
	Регулировка гибочной балки в вертикальной плоскости.

Доставка

Параметры груза
Масса брутто, кг: 360
Габариты в упаковке ДхШхВ, мм: 3460x770x520

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
