Описание

Микротокарный станок SM-250E считается наиболее компактным среди токарных станков. Данная модель считается настольной, а в комплект не входит подставка. Основание станка имеет отличный показатель жесткости. Это позволяет сохранять точность во время работы. Станок SM-250E рассчитан на бытовое использование, потому, подключается в розетку 220 Вольт. Двигатель имеет мощность 200 Ватт и позволяет обрабатывать детали размером до 14х21 см. Благодаря небольшим размерам, оборудование просто транспортировать между мастерскими. Эксплуатируя станок SM-250E, человек может обрабатывать поверхности цилиндрического типа, нарезать резьбу, сверлить отверстия. Часто применяется в учебных классах, мастерских домашнего типа.

В современной промышленности станок SM-250E будет полезен для работы с деталями небольшого размера, которые выполнены цилиндрами металлического типа или из подобных материалов. Станок позволяет делать точение на различных поверхностях, нарезать резьбы на круглых объектах, выполнять развертывание. Стоит отметить возможность шлифования, накатки любых деталей, а, также, очень полезную возможность заточки определенного инструмента. Присутствие кнопки аварийного отключения позволяет прекратить работу станка SM-250E при нештатной ситуации. Меленькие размеры и высокий показатель мощности делают возможным эксплуатацию станка, к примеру, в мастерской на дому.

Основные узлы и детали оборудования

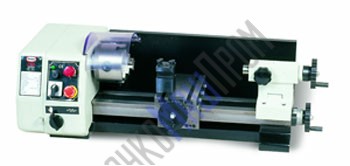

Микротокарный станок PROMA SM-250E (рис.1)

1. шпиндельная бабка
2. Защитный кожух зажимного патрона

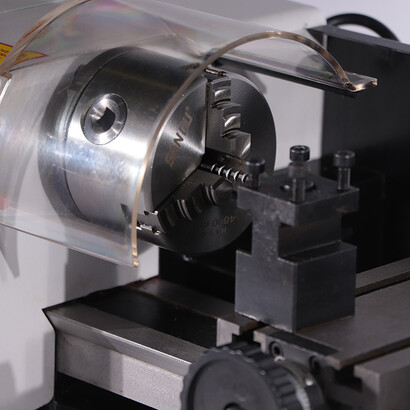

3. Зажимной патрон
4. Задний защитный кожух

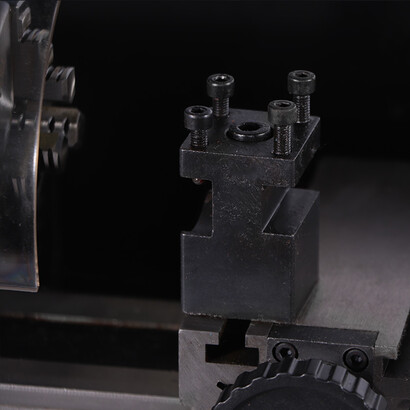

5. Резцедержатель
6. Поперечные салазки

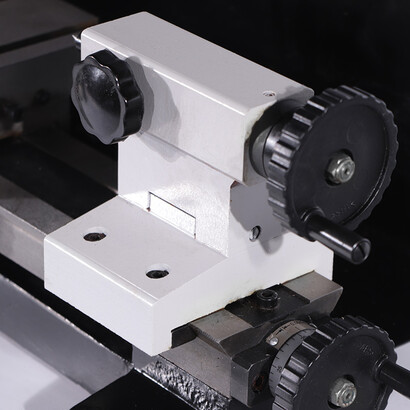

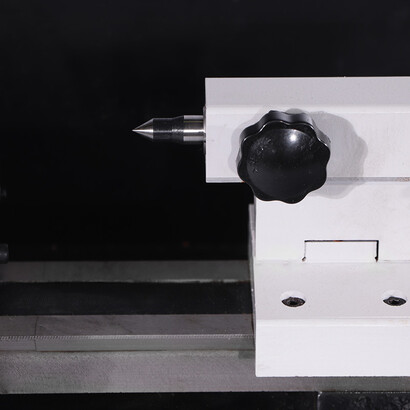

7. Задняя бабка
8. Основание
9. Станина с направляющими
10. Фартук

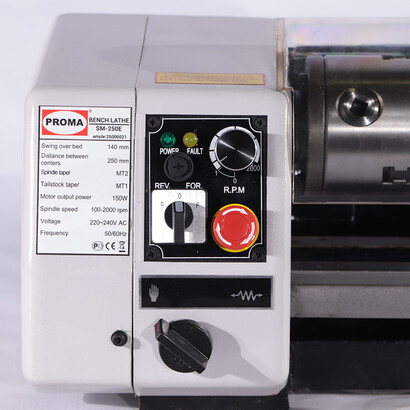

11. Электрический блок управления

Характеристики

Диаметр обработки над станиной, мм	140
Диаметр обточки над суппортом, мм	140
Расстояние между центрами (РМЦ), мм	210
Диапазон вращения шпинделя, об/мин	100-2000
Количество скоростей оборотов шпинделя	бесступенчато
Диаметр отверстия шпинделя, мм	9
Конус шпинделя	КМ2
Ход поперечной каретки суппорта, мм	50
Конус пиноли задней бабки	КМ1
Ход пиноли задней бабки,мм	20
Диапазон метрической резьбы, мм	0,5 – 1,25 (5ст.)
Диапазон дюймовой резьбы, TPI	16 - 24
Максимальный размер инструмента, мм	8
Тип электродвигателя	Коллекторный
Мощность двигателя, кВт	0.15
Напряжение, В	230
Габариты (ДхШхВ), мм	540х300х270
Габариты упаковки (ДхШхВ), мм	680х330х300
Вес (нетто), кг	33
Вес (брутто), кг	35

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Дополнительная информация

Микротокарный станок PROMA SM-250E (рис.2)

Комплектация:

Комплект шестерней различного количества зубьев (z = 60, 54, 50, 48, 45, 42, 40 зубьев) - 1 шт.
Обратные кулачки для установки в 3-х кулачковый патрон - 1 шт.

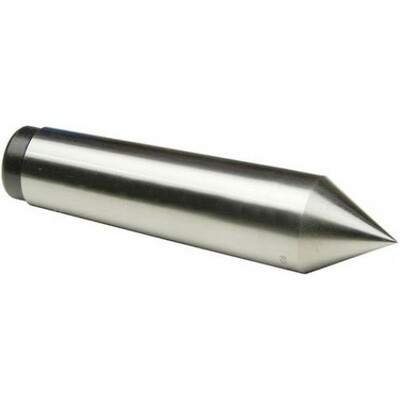

Центр не вращающийся Мк-I - 1 шт.
Сухари - 2 шт.
Ручки для штурвалов 3 шт.
Маслёнка - 1 шт.
Предохранитель на 1 Ампер - 1 шт.
Перечень инструмента: ( Ключ для патрона - 1 шт., Шестигранный ключ размером: 6; 4; 3; 2 мм 4 шт., Ключ рожковый 5.5 - 7 мм 1 шт., Ключ радиусный 28 – 32 мм 1 шт.)
Инструкция по эксплуатации станка SM-250E 1 шт
