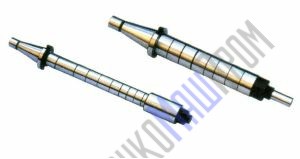

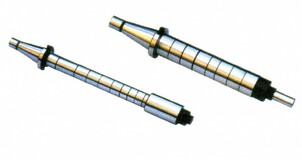

Оправки горизонтально-фрезерные с хвостовиком ISO40 DIN2080
Каталог
Описание
Оправки фрезерные длинные конус 7:24 для горизонтально-фрезерных станков.
Технические характеристики
| Обозначение | d, мм | D, мм | L1, мм | Вес, кг | Обозначение | d, мм | D, мм | L1, мм | Вес, кг |
| ISO40A-16-200 | 16 | 48 | 200 | 1.308 | ISO40B-16-200 | 16 | 200 | 1.336 | |
| ISO40A-16-250 | 250 | 1.382 | ISO40B-16-250 | 250 | 1.410 | ||||
| ISO40A-16-315 | 315 | 1.478 | ISO40B-16-315 | 315 | 1.506 | ||||
| ISO40A-16-400 | 400 | 1.664 | ISO40B-16-400 | 400 | 1.632 | ||||
| ISO40A-22-200 | 22 | 48 | 200 | 1.664 | ISO40B-22-200 | 22 | 16 | 200 | 1.700 |
| ISO40A-22-250 | 250 | 1.803 | ISO40B-22-250 | 250 | 1.836 | ||||
| ISO40A-22-315 | 315 | 1.984 | ISO40B-22-315 | 315 | 2.020 | ||||
| ISO40A-22-400 | 400 | 2.220 | ISO40B-22-400 | 400 | 2.256 | ||||
| ISO40A-22-500 | 500 | 2.498 | ISO40B-22-500 | 500 | 2.534 | ||||
| ISO40A-27-250 | 27 | 250 | 2.287 | ISO40B-27-250 | 27 | 20 | 250 | 2.360 | |
| ISO40A-27-315 | 315 | 2.559 | ISO40B-27-315 | 315 | 2.632 | ||||
| ISO40A-27-400 | 400 | 2.915 | ISO40B-27-400 | 400 | 2.988 | ||||
| ISO40A-27-500 | 500 | 3.334 | ISO40B-27-500 | 500 | 3.407 | ||||
| ISO40A-27-630 | 630 | 3.879 | ISO40B-27-630 | 630 | 3.952 | ||||
| ISO40A-32-250 | 32 | 58 | 250 | 2.860 | ISO40B-32-250 | 32 | 23 | 250 | 2.957 |
| ISO40A-32-315 | 315 | 3.131 | ISO40B-32-315 | 315 | 3.228 | ||||
| ISO40A-32-400 | 400 | 3.484 | ISO40B-32-400 | 400 | 3.581 | ||||
| ISO40A-32-500 | 500 | 3.900 | ISO40B-32-500 | 500 | 3.997 | ||||
| ISO40A-32-630 | 630 | 4.649 | ISO40B-32-630 | 630 | 4.74 | ||||
| ISO40A-40-315 | 40 | 315 | 4.589 | ISO40B-40-315 | 40 | 315 | 4.743 | ||
| ISO40A-40-400 | 400 | 5.388 | ISO40B-40-400 | 400 | 5.542 | ||||
| ISO40A-40-500 | 500 | 5.830 | ISO40B-40-500 | 500 | 5.984 | ||||
| ISO40A-40-630 | 630 | 7.510 | ISO40B-40-630 | 630 | 7.704 |
