Оправки горизонтально-фрезерные с хвостовиком ISO50 DIN2080
Каталог
Описание

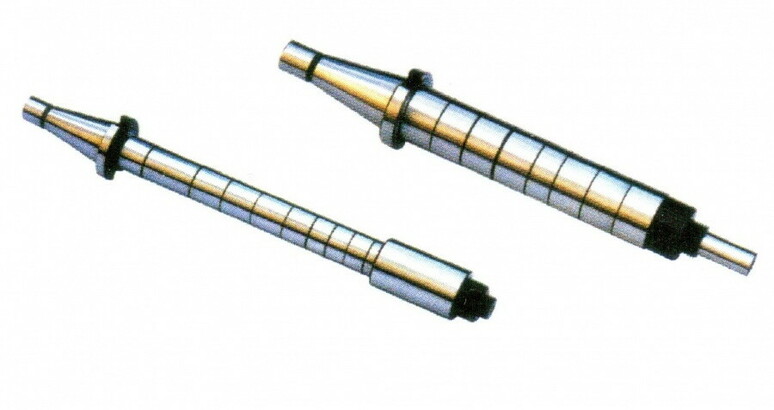

Оправки фрезерные длинные конус 7:24 для горизонтально-фрезерных станков.
Технические характеристики
| Обозначение | d, мм | D, мм | L1, мм | Вес, кг | Обозначение | d, мм | D, мм | L1, мм | Вес, кг |
| ISO50A-22-200 | 22 | 200 | 3.533 | ISO50B-22-200 | 22 | 16 | 200 | 3.569 | |
| ISO50A-22-250 | 250 | 3.672 | ISO50B-22-250 | 250 | 3.768 | ||||
| ISO50A-22-315 | 315 | 3.853 | ISO50B-22-315 | 315 | 3.889 | ||||
| ISO50A-22-400 | 400 | 4.089 | ISO50B-22-400 | 400 | 4.125 | ||||
| ISO50A-22-500 | 500 | 4.367 | ISO50B-22-500 | 500 | 4.403 | ||||
| ISO50A-22-630 | 630 | 4.728 | ISO50B-22-630 | 630 | 4.764 | ||||
| ISO50A-27-315 | 27 | 58 | 315 | 4.445 | ISO50B-27-315 | 27 | 20 | 315 | 4.518 |
| ISO50A-27-400 | 400 | 4.801 | ISO50B-27-400 | 400 | 4.784 | ||||
| ISO50A-27-500 | 500 | 5.220 | ISO50B-27-500 | 500 | 5.296 | ||||
| ISO50A-27-630 | 630 | 5.766 | ISO50B-27-630 | 630 | 5.835 | ||||
| ISO50A-27-800 | 800 | 6.477 | ISO50B-27-800 | 800 | 5.550 | ||||
| ISO50A-32-315 | 32 | 58 | 315 | 4.762 | ISO50B-32-315 | 32 | 23 | 315 | 4.859 |
| ISO50A-32-400 | 400 | 5.269 | ISO50B-32-400 | 400 | 5.366 | ||||
| ISO50A-32-500 | 500 | 5.865 | ISO50B-32-500 | 500 | 5.963 | ||||
| ISO50A-32-630 | 630 | 6.639 | ISO50B-32-630 | 630 | 6.736 | ||||
| ISO50A-32-800 | 800 | 7.652 | ISO50B-32-800 | 800 | 7.749 | ||||
| ISO50A-32-1000 | 1000 | 8.844 | ISO50B-32-1000 | 1000 | 8.941 | ||||
| ISO50A-40-400 | 40 | 400 | 4.538 | ISO50B-40-400 | 40 | 400 | 4.692 | ||
| ISO50A-40-500 | 500 | 5.479 | ISO50B-40-500 | 500 | 5.633 | ||||
| ISO50A-40-630 | 630 | 6.705 | ISO50B-40-630 | 630 | 6.856 | ||||
| ISO50A-40-800 | 800 | 8.302 | ISO50B-40-800 | 800 | 8.456 | ||||
| ISO50A-40-1000 | 1000 | 10.184 | ISO50B-40-1000 | 1000 | 10.388 | ||||
| ISO50A-50-400 | 50 | 400 | 9.980 | ISO50B-50-400 | 50 | 400 | 10.366 | ||
| ISO50A-50-500 | 500 | 11.460 | ISO50B-50-500 | 500 | 11.835 | ||||
| ISO50A-50-630 | 630 | 13.383 | ISO50B-50-630 | 630 | 13.751 | ||||
| ISO50A-50-800 | 800 | 15.897 | ISO50B-50-800 | 800 | 16.720 | ||||
| ISO50A-50-1000 | 1000 | 18.855 | ISO50B-50-1000 | 1000 | 19.230 | ||||
| ISO50A-60-400 | 60 | 400 | 13.294 | ISO50B-60-400 | 60 | 400 | 13.813 | ||
| ISO50A-60-500 | 500 | 13.568 | ISO50B-60-500 | 500 | 14.087 | ||||
| ISO50A-60-630 | 630 | 13.924 | ISO50B-60-630 | 630 | 14.443 | ||||
| ISO50A-60-800 | 800 | 14.390 | ISO50B-60-800 | 800 | 14.909 | ||||
| ISO50A-60-1000 | 1000 | 14.938 | ISO50B-60-1000 | 1000 | 15.457 |
