Патрон цанговый с набором цанг КМ3-ER16 (12 шт)
Описание
Эти наборы оснащаются патронами цанговыми с хвостовиками стандарта R8, конусами Морзе КМ2, КМ3, КМ4, КМ5 исполнения AE AEK ГОСТ 25557-2006 DIN 228, и конусами 7:24 30, 40, 50 и ГОСТ 25827 DIN 2080 и могут быть применены со всеми фрезерными станками которые имеют в шпинделе соответствующие посадочные конусы. Патроны цанговые из комплекта ТИП 0760 предназначены для зажима инструмента с цилиндрическим хвостовиком сверл, фрез, оправок и прочего посредством эластичных цанг стандарта ER.
Характеристики
 | Основные параметры | КМ3-ER16/12 |
| Параметры хвостовика | КМ3 | |
| Резьба в хвостовике | M12 X 1.75 | |
| Тип цанг | ER16 | |
| Количество цанг в наборе,шт. | 12 | |
| d,мм | 1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8, 9, 10 | |
| Вес, кг | 1,4 |
Комплектация и особенности

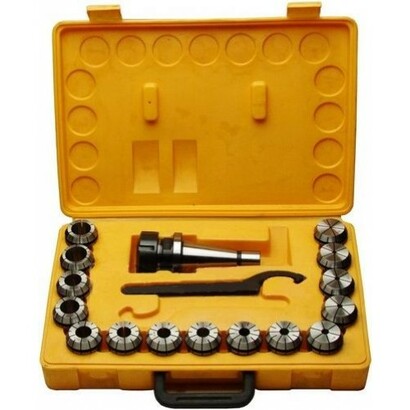

Наборы поставляются в комплекте с цанговым патроном, цангами стандарта ER по DIN6499 и ключом. Упаковка деревянный или пластиковый кейс.
Инструкция по установке цанг и гаек серий ER.
1. Вложите цангу в гайку под углом и проверните, слегка прижимая к гайке, до зацепления паза за эксцентриковый выступ.
2. Окончательно вдавите цангу в гайку и вложите в цанговый патрон. Вставьте фрезу в отверстие и затяните ключом.
3.При смене фрезы или цанги все действия необходимо повторить в обратном порядке.
