Описание

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.

Особенности станка:

Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
Автоматический подъем шпинделя, после окончания программы
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка
Выносной пульт управления с PLC контроллером Siemens
Электрокомпоненты Siemens
Изготовлен по стандартам CE

Характеристики

Размер стола, мм	200х500
Т-образный паз, мм	1/14
Макс. длина продольного шлифования, мм	560
Макс. длина поперечного шлифования, мм	240
Макс. расстояние ось шпинделя-стол, мм	450
Размер электромагнитного стола, мм	200х460
Максимальная нагрузка на стол, кг	180
Скорость продольного перемещения стола, плавно, м/мин	7-25
Автоматическое перемещение стола, мм/цикл	0,1-8
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная, мм	0,005/0,01/0,02/0,03/0,04/0,05
Ускоренное вертикальное перемещение, мм/мин	480
Вертикальное перемещение шпинделя за оборот маховика, мм/об	2
Цена деления нониуса вертикального перемещения, мм	0,005
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Скорость поперечного перемещения стола, мм/цикл	0,5-8
Поперечный ход стола за оборот маховика, мм/об	4
Ускоренное поперечное перемещение стола, м/мин	990
Цена деления нониуса поперечного переем., мм	0,02
ШПИНДЕЛЬ
Частота вращения шпинделя, об/мин	2850
Диаметр шлифовального круга, мм	200
Ширина шлифовального круга, мм	20
Отверстие шлифовального круга, мм	31,75
МОЩНОСТЬ
Мощность шпинделя, кВт	2,2
Общая номинальная мощность, кВт	3,0
Двигатель СОЖ, кВт	0,125
Объем бака СОЖ, л	50
Объем бака гидросистемы, л	70
Мощность двигателя гидравлики, кВт	0,75
Двигатель вертикальной подачи, кВт	0,5
Габаритные размеры (ДхШхВ), мм	2160х1650х1840
Масса нетто/брутто, кг	1640/1800 кг

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным сепаратором
Выносной пульт PLC Siemens
УЦИ по 2-м осям
Защита гидростанции
Защитное ограждение стола
Алмазный карандаш
Электронный маховичок ручного перемещения по осям Y/Z
Приспособление для параллельной правки
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 1 800
Габариты в упаковке ДхШхВ, мм: 2160x1650x1840

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

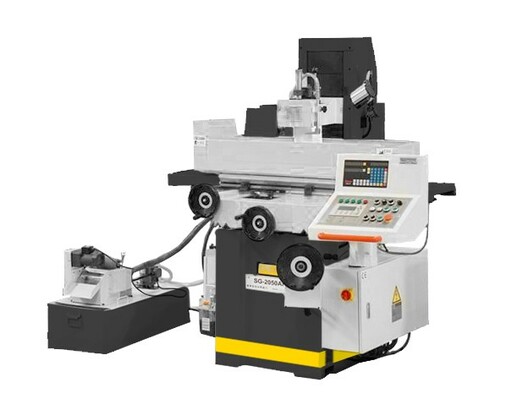

Плоскошлифовальный настольный станок STALEX SG-2050AHD
