Описание

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.

Особенности станка:

Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
Автоматический подъем шпинделя, после окончания программы
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка
Выносной пульт управления c PLC контроллером Siemens
Электрокомпоненты Siemens
Изготовлен по стандартам CE

Характеристики

Размер стола, мм	250х510
Макс. длина продольного шлифования, мм	560
Макс. длина поперечного шлифования, мм	275
Макс. расстояние ось шпинделя-стол, мм	450
Размер электромагнитного стола, мм	250х500
Максимальная нагрузка на стол, кг	180
Скорость продольного перемещения стола, плавно, м/мин	7-25
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная, мм	0,005/0,01/0,02/0,03/0,04/0,05
Ускоренное вертикальное перемещение, мм/мин	480
Вертикальное перемещение шпинделя за оборот маховика, мм/об	2
Цена деления нониуса вертикального перемещения, мм/об	0,005
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика, мм/об	4
Цена деления нониуса поперечного переем., мм	0,02
Ускоренное поперечное перемещение стола, м/мин	990
Автоматическое поперечное перемещение стола, мм/цикл	0,5-8
ШПИНДЕЛЬ
Частота вращения шпинделя, об/мин	2850
Диаметр шлифовального круга, мм	200
Ширина шлифовального круга, мм	20
Отверстие шлифовального круга, мм	31,75
МОЩНОСТЬ
Мощность шпинделя, кВт	2,2
Общая номинальная мощность, кВт	3,75
Двигатель СОЖ, кВт	0,125
Объем бака СОЖ, л	50
Объем бака гидросистемы, л	70
Мощность двигателя гидравлики, кВт	0,75
Двигатель поперечной подачи, кВт	0,04
Двигатель вертикальной подачи, кВт	0,5
Занимаемая площадь (ДхВ), мм	1900х2050х1840
Габариты упаковки, мм	2000х2100х1950
Масса нетто/брутто, кг	1750/2050

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным сепаратором
Приспособление для параллельной правки
Алмазный карандаш
Электронный маховичок ручного перемещения по осям Y/Z
Защита гидростанции
Защитное ограждение стола
Выносной пульт PLC контроллер
УЦИ по 2-м осям
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 2 050
Габариты в упаковке ДхШхВ, мм: 2000x2100x1950

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

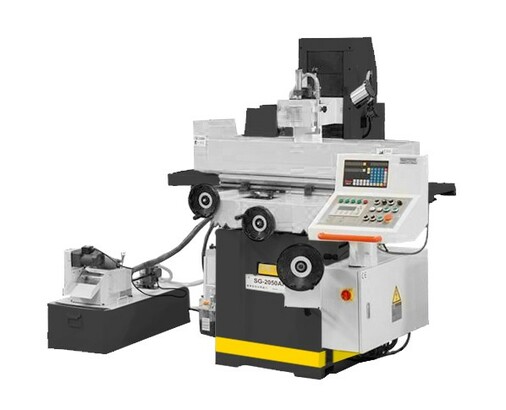

Плоскошлифовальный настольный станок STALEX SG-2550AHD
