Описание

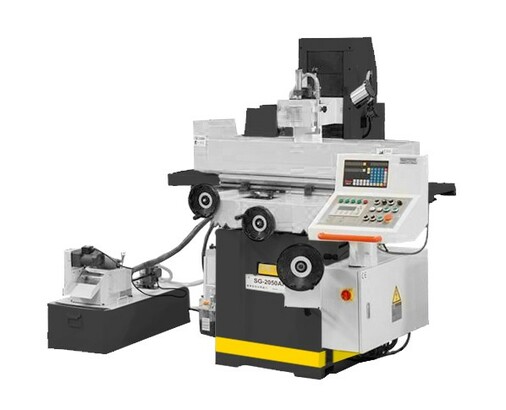

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.

Особенности станка:

Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
Автоматический подъем шпинделя, после окончания программы
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка
Выносной пульт управления с PLC контроллером Siemens
Электрокомпоненты Siemens
Изготовлен по стандартам CE

Характеристики

Размер стола, мм	305х635
Т-образный паз, мм	3/14
Макс. длина продольного шлифования, мм	765
Макс. длина поперечного шлифования, мм	340
Макс. расстояние ось шпинделя-стол, мм	580
Размер электромагнитного стола, мм	300х600
Максимальная нагрузка на стол, кг	270
Скорость продольного перемещения стола, плавно, м/мин	7-25
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная, мм	0,005/0,01/0,02/0,03/0,04/0,05
Ускоренное вертикальное перемещение, мм/мин	460
Цена деления нониуса вертикального перемещения, мм/об	0,005
Вертикальное перемещение за один оборот маховика, мм/об	2
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика, мм/об	5
Цена деления нониуса поперечного перемещения, мм	0,02
Автоматическое перемещение стола, мм/цикл	0,5-8
Ускоренное перемещение стола, мм/мин	990
ШПИНДЕЛЬ
Частота вращения шпинделя, об/мин	1450
Диаметр шлифовального круга, мм	350
Ширина шлифовального круга, мм	40
Отверстие шлифовального круга, мм	127
МОЩНОСТЬ
Мощность шпинделя, кВт	4,0
Общая номинальная мощность, кВт	9,0
Двигатель СОЖ, кВт	0,125
Объем бака СОЖ, л	100
Объем бака гидросистемы, л	85
Мощность двигателя гидравлики, кВт	2,2
Двигатель поперечной подачи, кВт	0,04
Двигатель вертикального перемещения, кВт	0,5
Габариты станка(ДхШхВ), мм	2350х2220х1910
Масса нетто/брутто, кг	2375/2850

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным сепаратором
Защита гидростанции
Защитное ограждение стола
Приспособлении для параллельной правки круга
Выносной пульт PLC контроллер
Электронный маховичок ручного перемещения по осям Y/Z
УЦИ по 2-м осям
Алмазный карандаш
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 2 850
Габариты в упаковке ДхШхВ, мм: 2350x2220x1910
