Описание

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.

Особенности станка:

Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
Автоматический подъем шпинделя, после окончания программы в исходное положение
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка
Выносной пульт управления c PLC контроллером Siemens
Электрокомпоненты Siemens

Характеристики

Размер стола,мм	405х1020
Т-образный паз, мм	3/14
Макс. длина продольного шлифования, мм	1130
Макс. длина поперечного шлифования, мм	450
Макс. расстояние ось шпинделя-стол, мм	580
Размер электромагнитного стола, мм	400х1000
Максимальная нагрузка на стол, кг	600
Скорость продольного перемещения стола, плавно, м/мин	7-25
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ
Автоподача вертикальная, мм	0,005/0,01/0,02/0,03/0,04/0,05
Ускоренное вертикальное перемещение, мм/мин	480
Цена деления нониуса вертикального перемещения, мм/об	0,005
Вертикальное перемещение за оборот маховика, мм/об	2
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Поперечный ход стола за оборот маховика, мм/об	5
Цена деления нониуса поперечного перемещения, мм	0,02
Автоматическое перемещение стола, мм/цикл	0,5-8
Ускоренное перемещение стола, м/мин	990
ШПИНДЕЛЬ
Частота вращения шпинделя, об/мин	1450
Диаметр шлифовального круга, мм	350
Ширина шлифовального круга, мм	40
Отверстие шлифовального круга, мм	127
МОЩНОСТЬ
Мощность шпинделя, кВт	4,0
Общая номинальная мощность, кВт	9,0
Двигатель СОЖ, кВт	0,125
Объем бака СОЖ, л	100
Объем бака гидравлики, л	85
Мощность двигателя гидравлики, кВт	2,2
Мощность двигателя вертикального перемещения, кВт	0,5
Двигатель поперечной подачи, кВт	0,04
Габаритные размеры (ДхШхВ), мм	3100х2200х1900
Масса нетто/брутто, кг	3700/4050

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Электромагнитный стол
Шлифовальный круг с фланцами и съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным сепаратором
Выносной пульт PLC контроллер
Электронный маховичок ручного перемещения по осям Y/Z
УЦИ по 2-м осям
Защита гидростанции
Защитное ограждение стола
Приспособление для параллельной правки
Алмазный карандаш для правки круга
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 4 050
Габариты в упаковке ДхШхВ, мм: 3100x2200x1900

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

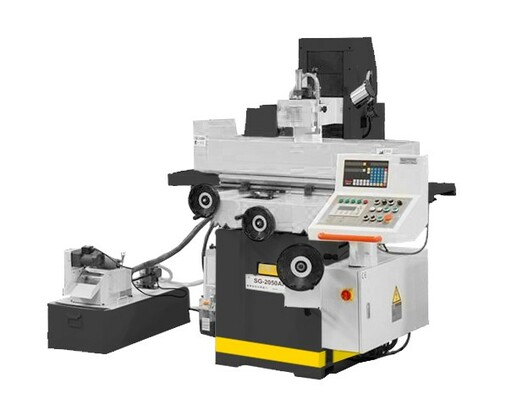

Плоскошлифовальный настольный станок STALEX SG-SG-40100AHD
