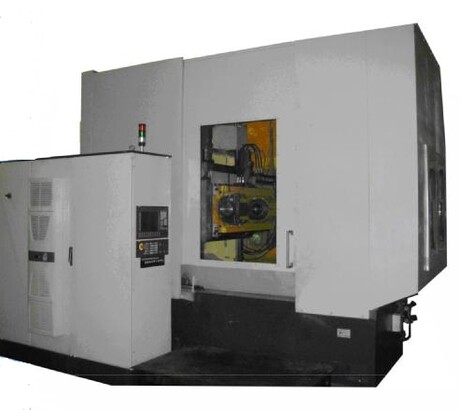

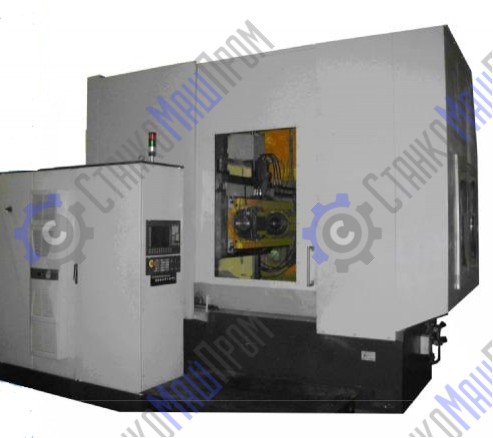

Полуавтомат зубошлифовальный GВСН-840 CNC 25

Полуавтомат зубошлифовальный предназначен для высокопроизводительной обработки цилиндрических прямозубых и косозубых колес методом непрерывного обкатного шлифования абразивным кругом.

Обработка производится методом маятникового или шифтингового шлифования. При маятниковом шлифовании червячный шлифованный круг после каждого шлифовального прохода в верхней и нижней крайних точках пододит к детали на рассчитанную величину. Таким образом осуществляются черновые проходы шлифования. Затем, перед чистовыми проходами производится тангенциальный сдвиг червячного круга. Тем самым в зону обработки вводятся новые участки шлифовального круга.

Шифтинговое (диагональное) шлифование в отличии от маятникового выполняется за меньшее число проходов: в большинстве случаев за один или за два черновых проходов сошлифовывается весь основной припуск, а высокая точность обработки реализуется за один чистовой проход.

На полуавтомате возможно обработка зубчатых колес с продольной модификацией зубьев (бочкообразность, конусообразность) и шлифование с различными коррекциями.

Очистка СОЖ осуществляется двухступенчатой системой. На первом этапе производится отделение стружки с абразивом посредствам магнитного сепаратора. На втором этапе СОЖ фильтруется при помощи бумажного фильтра с автоматической подачей ленты фильтровальной бумаги.

Защитное ограничение рабочей зоны выполнено в кабинетной форме с электрическим блокированием двери.

Автоматический ввод в зацепление правящего инструмента со шлифовальным кругом при правке, а также автоматический ввод в зацепление шлифовального круга с обрабатываемой заготовкой упрощает процесс обслуживания станка. Очень быстрый и высокоточный модуль обката в сочетании с гибкой системой обеспечивает на высоком уровне проведение процесса обкатного зубошлифования с получением оптимальных результатов с точки зрения качества и экономичности процесса. Система ЧПУ «SINUMERIK 840-Dsl» благодаря своей гибкой конфигурации представляет собой хорошую основу для интеграции в процессе обкатного зубошлифования, а также в структуру обслуживания станка и технологического программного обеспечения.

По всем основным координатам установлены роликовые направляющие и шариковые беззазорные винт-гайки качения, которые обеспечивают плавность и точность перемещения.
