Описание

Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.

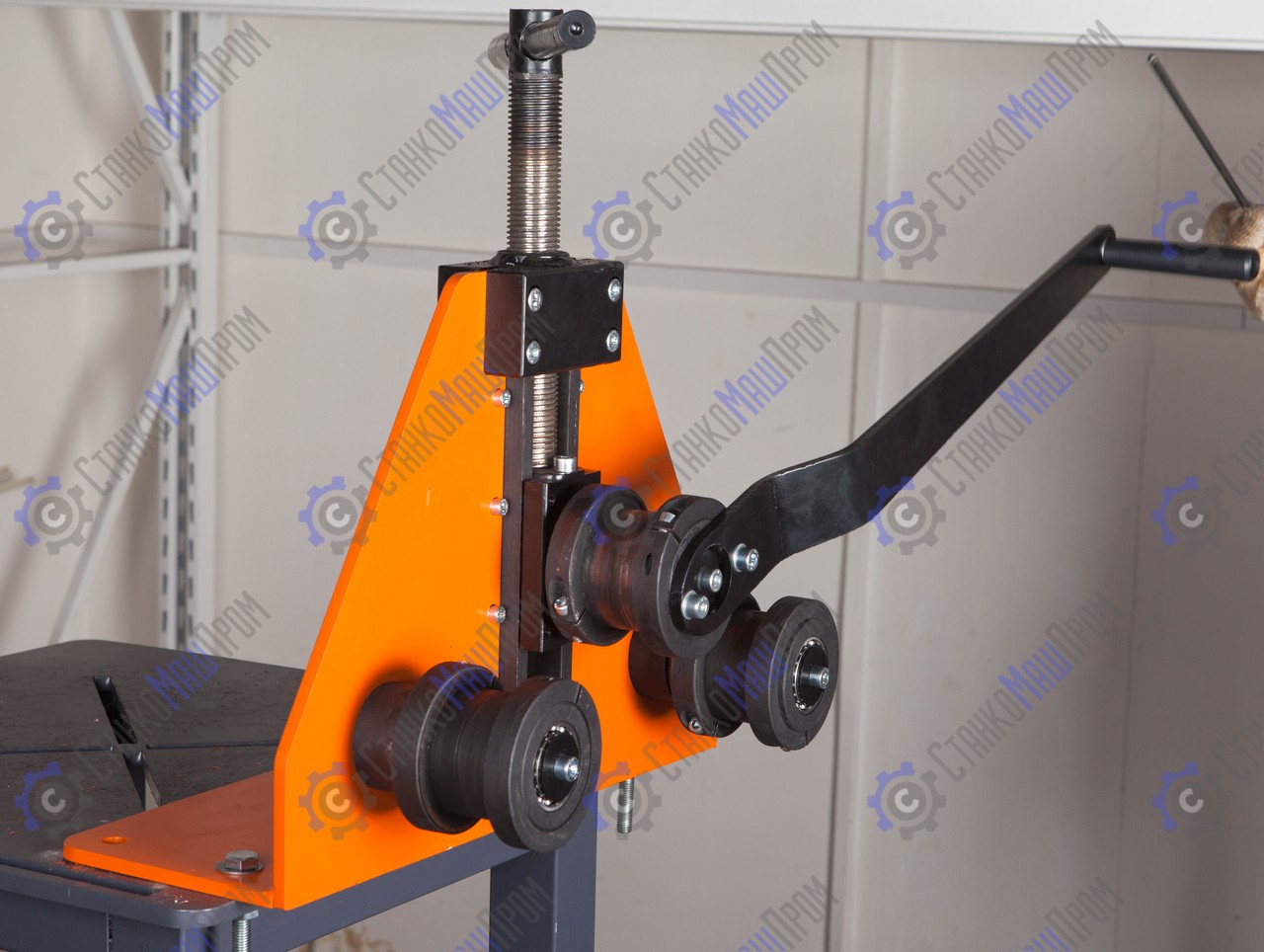

На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм. Профильная труба – макс. размер 50х30х1,5мм (плашмя). Профильная труба – макс. размер 30х30х2мм. Круглая труба - макс. размер Ø30х2мм.

В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм. Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.

Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены. Корпус станка покрыт порошковой краской - это защищает станок от коррозии и мелких повреждений и продлевает срок службы станка. Стопорная гайка на ходовом винте позволяет изготавливать изделия с высокой повторяемостью. Усиленный ходовой винт с крупным шагом резьбы для более простого вращения. Удобная ручка вращения ходового винта. Станок обязательно крепится к верстаку.

Станок предназначен для работы с заготовками из низколегированной стали (основное применение – строительство теплиц, навесные конструкции, козырьки, гибка в кольцо, бытовое использование и прочее), для производства изделий из высоколегированных и нержавеющих сталей станок не предназначен.

Диаметр верхнего ролика - 65 мм, рабочая длина верхнего ролика - 46 мм, диаметр нижнего ролика - 65 мм, рабочая длина нижнего ролика - 46 мм, максимальное расстояние между верхним и нижними роликами - 55 мм, межосевое расстояние между нижними роликами - 280 мм.

На тонкостенных трубах до 1,5мм возможны заломы при гибке заготовок, данный эффект распространён на всех трубогибах методом прокатки не зависимо от поставщика и модели. При работе с тонкостенной заготовкой - эффект устраняется при помощи заполнения заготовки песком.

Характеристики

Максимальный размер прямоугольной трубы,мм	50x30x1.5
Максимальный размер квадратной трубы,мм	30x30x2
Размеры трубы, мм	30x2
Габариты (ДхШхВ), мм	500х350х400
Вес (нетто), кг	40

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

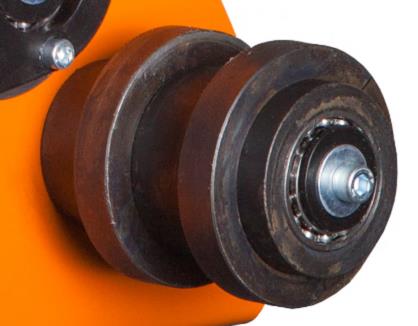

	Закаленные ролики Долгий срок службы гарантируют установленные на всех станках STALEX серии TR и TG закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. В конструкции роликов применены подшипники, обеспечивающие легкость и простоту использования.

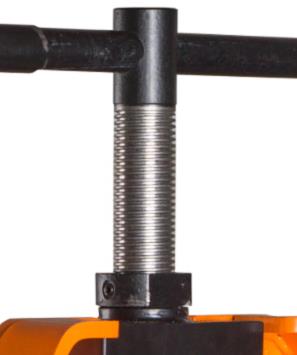

	Стопорная гайка Стопорная гайка фиксации на ходовом винте для изготовления изделий с высокой повторяемостью.

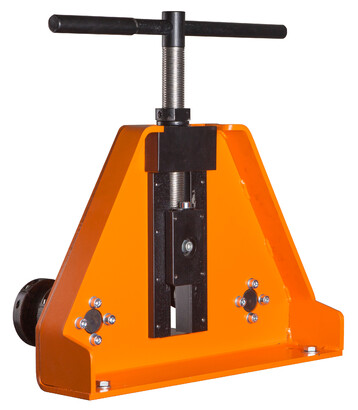

	Корпус станка Корпус станка изготовлен из высокопрочной стали марки 3 толщиной 8 мм для STALEX TG-50. В комплекте поставляется удобная изогнутая ручка на вращение прижимного ролика.

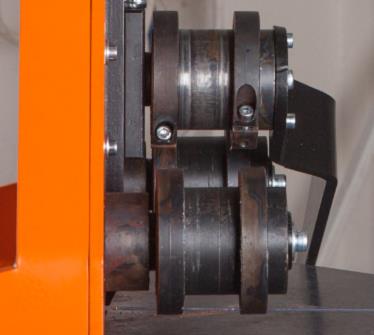

	Регулируемые ролики Закаленные нижние ролики возможно регулировать под размер профильной трубы от от 15х15 до 40х40 и 50х30мм.

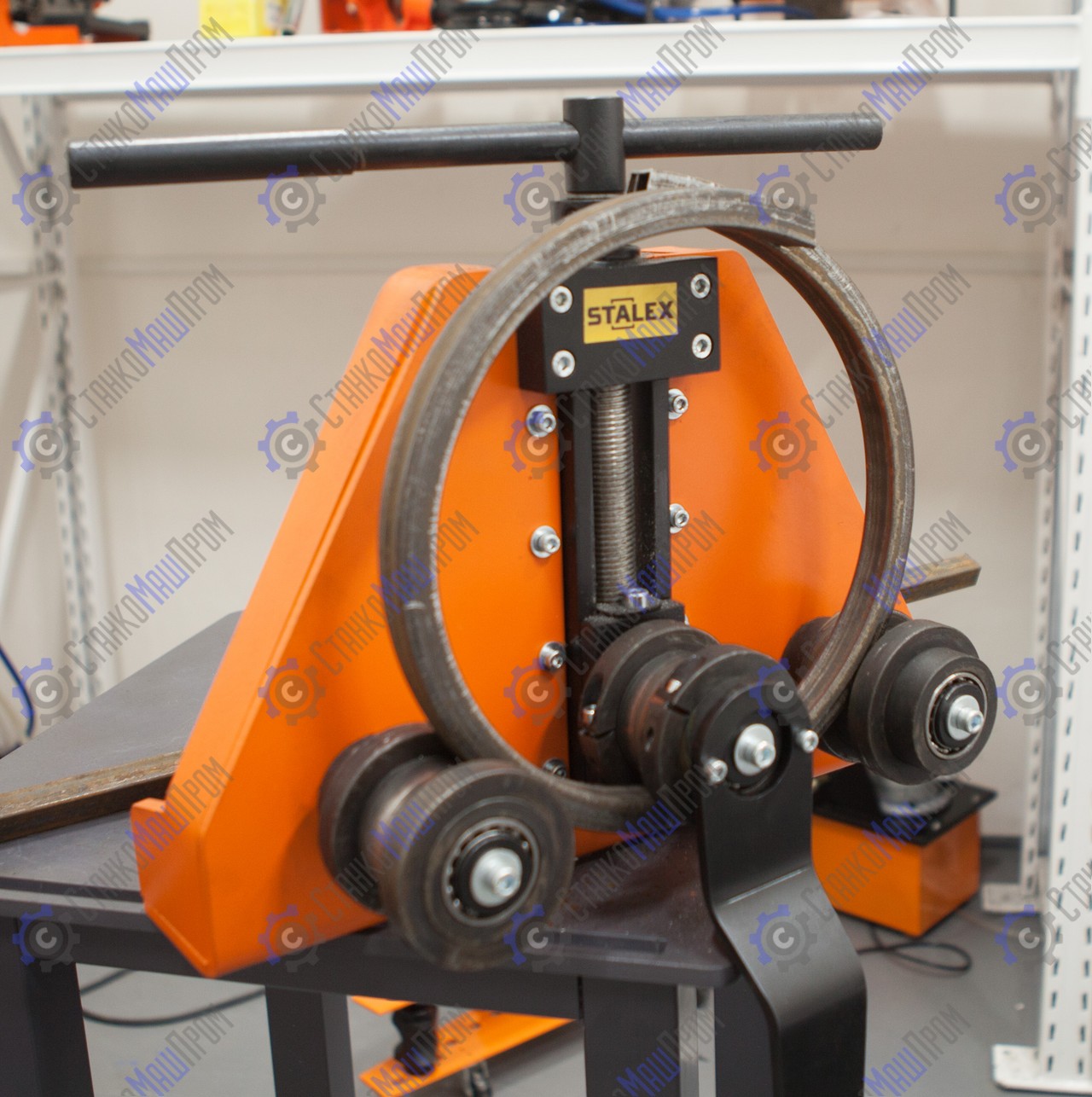

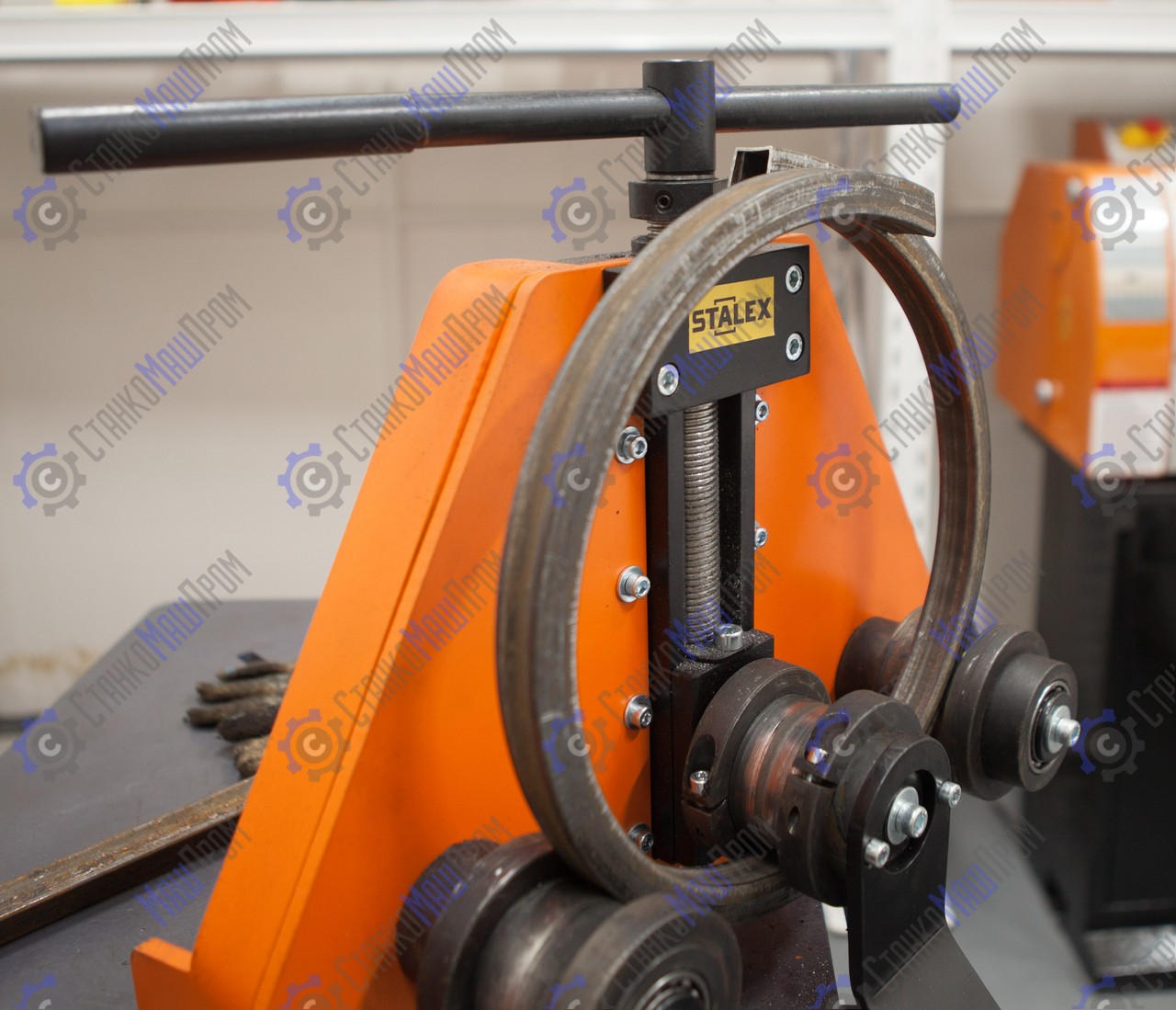

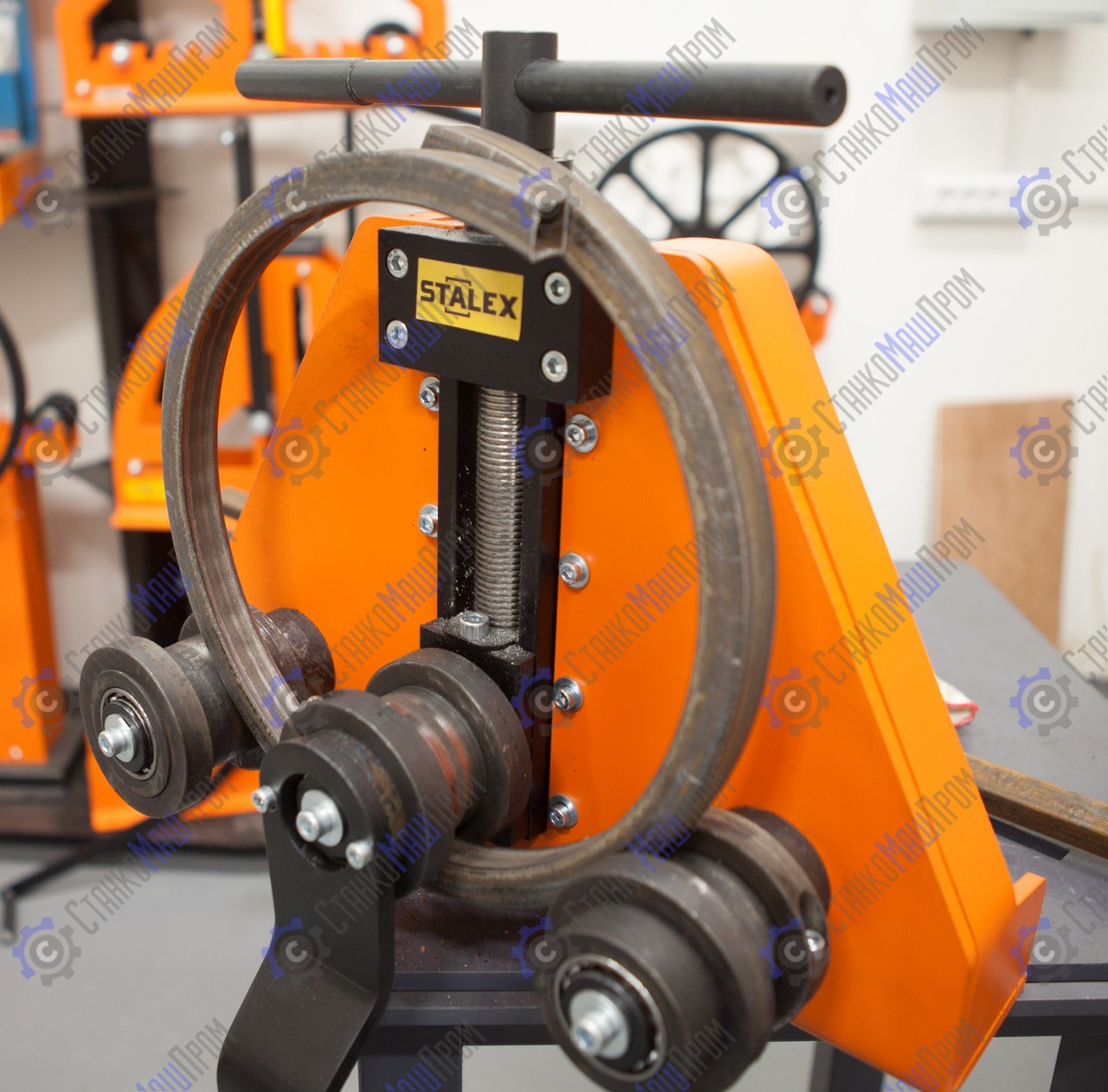

	Профилегиб с наружными роликами Удобен при работе с заготовкой «колесо» или «круг», после получения нужного профиля, отодвигается верхний ролик для снятия заготовки со станка.
	Порошковая покраска Все станки окрашены порошковым методом, что продлевает срок эксплуатации, защищает оборудование от ржавчины и коррозии.
	Усиленный ходовой винт Усиленный ходовой винт облегчает вращение и прижим трубы. На винте используется трапецеидальная однозаходная резьба, что гарантирует более долгий срок службы.

Таблица гибки для разных заготовок
Сталь, мм	20х20х2	25х25х2	30х30х2	40х40х1.5
Медь, мм	20х20х2.2	25х25х2.2	30х30х2.2	40х40х2.2
Алюминий, мм	20х20х2.5	25х25х2.5	30х30х2.5	40х40х2.5
Минимальный радиус, мм	150	160	240	250
Минимальный диаметр, мм	300	320	480	500
