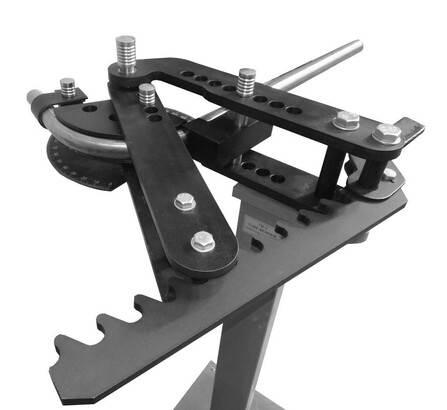

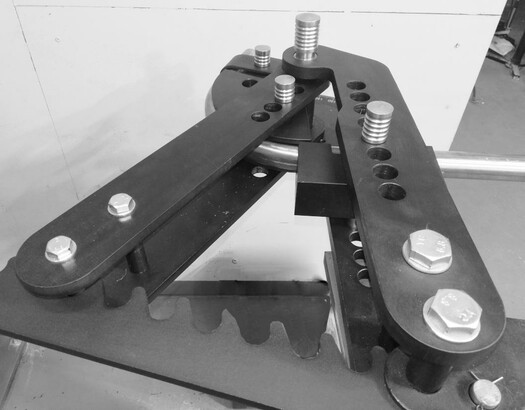

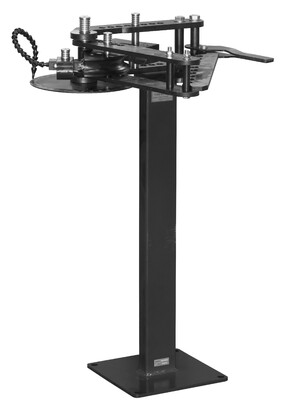

Трубогиб ручной универсальный STALEX TB-3
Описание
Трубогиб Stalex TB-3 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Гибка трубы происходит вокруг штампа-шаблона, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом. Максимальный угол гиба 0 - 120° (180° под заказ).
Стандартный набор штампов позволяет изготавливать множество вариантов гибки труб различной конфигурации и в разных плоскостях. Предназначен для небольшого производства, слесарной мастерской или кузни. Широко применяется в сантехнических работах. Легко размещается в небольших помещениях, ангарах, гараже или на даче. Универсальный станок - позволяет легко и дешево выполнить как разовые работы, так и мелкосерийное производство по гибке труб, профилей или проката.
Описать станок можно в трех словах: мощный, компактный, мобильный. Компактные размеры и современные технические решения, применяемые в этой конструкции обеспечивает высочайшую производительность, при мобильности устройства.
Характеристики
| Тип профиля | Параметры обрабатываемых заготовок, мм | |
|---|---|---|
| Круг (труба) | Ø25,4мм (1'') х R штампа 76,2мм (3'') | |
| Ø38,1мм (1-1/2'') х R штампа 127мм (5'') | ||
| Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') | ||
| Угол гибки | до 120° (до 180° - под заказ) | |
| Габариты, мм | 980х340х360 | |
| Масса нетто/брутто, кг | 64/67 | |
Максимальные допустимые толщины стенки трубы для стали Q235
Q235 аналог - Ст3сп (Сталь конструкционная углеродистая обыкновенного качества)
| Оправка | Толщина стенки |
| Ø25,4мм (1'') х R штампа 76,2мм (3'') | 3 мм |
| Ø38,1мм (1-1/2'') х R штампа 127мм (5'') | 3,5 мм |
| Ø44,45мм (1-3/4'') х R штампа 152,4мм (6'') | 3,75 мм |
Комплектация и особенности
Дополнительная оснастка:
- Гибочный штамп Ø25x25мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø30x30мм, R114.3мм (4.5"), 120° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø40x40мм, R177.8мм (7"), 120° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø22мм, R76.2мм (3"), 120° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø22мм, R76.2мм (3"), 180° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø32мм, R101.6мм (4"), 120° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø32мм, R101.6мм (4"), 180° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø40мм, R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун)
- Гибочный штамп Ø44,45мм (1-3/4''), R152.4мм (6"), 180° для TB-3 (ролик/скоба/ползун)
Доставка
Масса брутто, кг: 67
Габариты в упаковке ДхШхВ, мм: 980x340x360
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
