Радиально-сверлильный станок RV-32

Радиально-сверлильный станок RV-32 предназначен для сверления и обработки отверстий в заготовках самых различных размеров от небольших до крупных корпусных в условиях единичного или мелкосерийного производства.

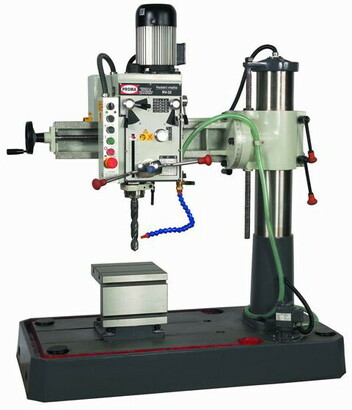

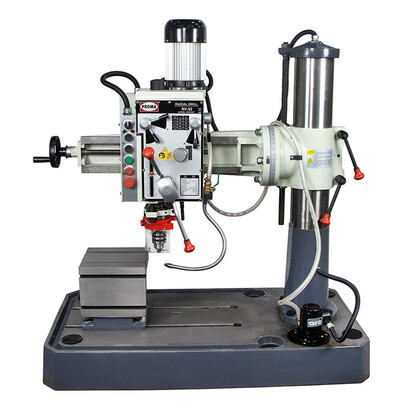

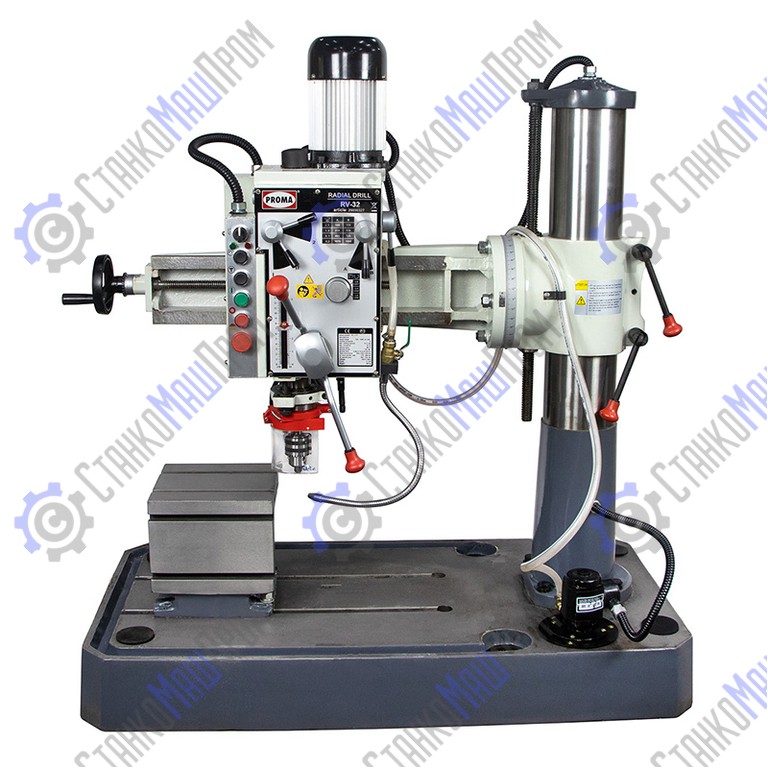

Выполняет операции по сверлению, развертыванию, зенкерованию отверстий, нарезание резьбы в металлических изделиях и заготовках из других материалов. Конструктивно станок RV-32 состоит из основания-стола, колонны, траверсы и сверлильной головки.

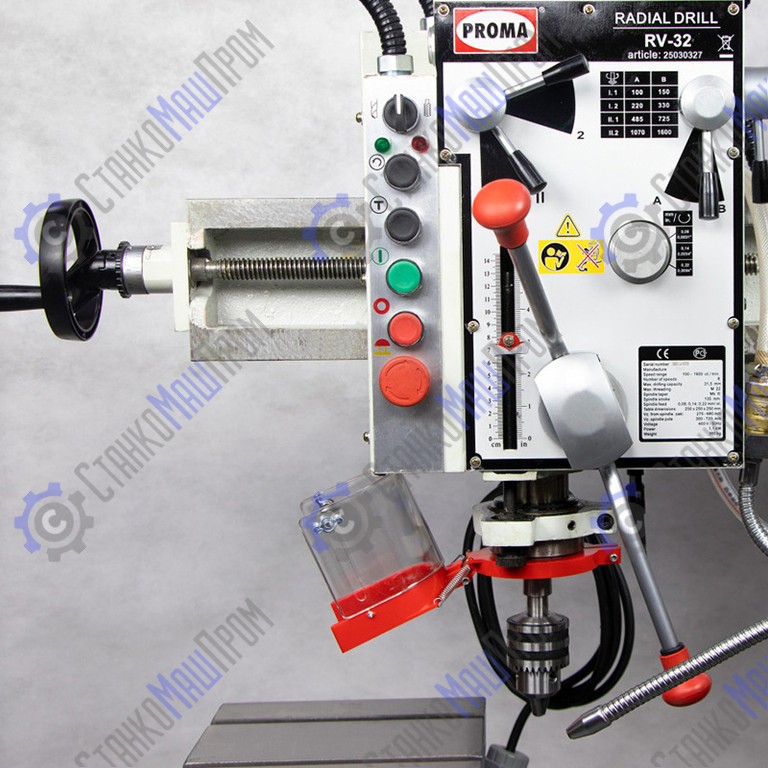

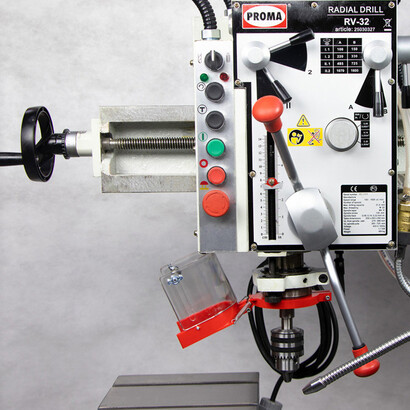

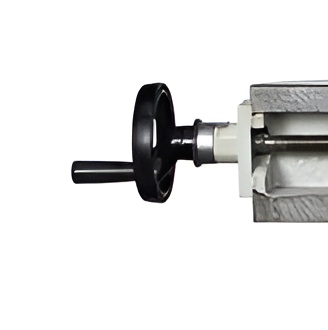

Регулировка сверлильной головы производится в горизонтальной и вертикальной плоскости. В горизонтальной плоскости голова перемещается по направляющим траверсы при помощи штурвала и ходового винта в вертикальной плоскости таким же образом. Траверсу можно поворачивать на 360° в горизонтальной плоскости вокруг колонны.

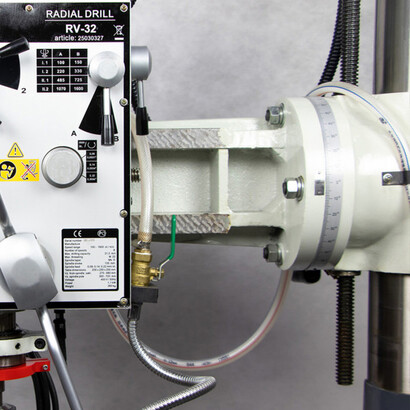

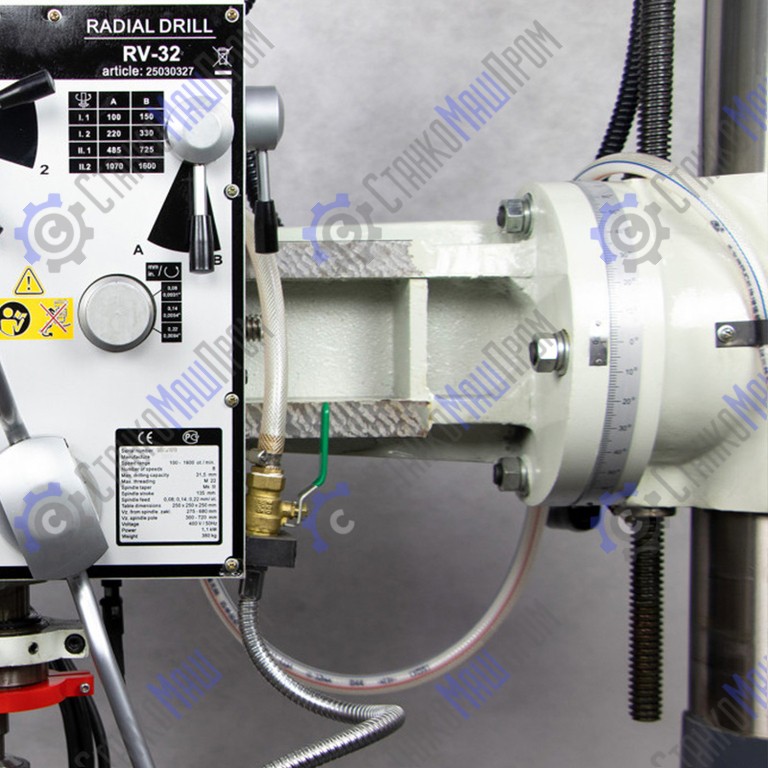

На траверсе установлена поворотная цапфа, позволяющая наклонять траверсу под углом до +/- 70° по отношению к плоскости стола и проводить сверление отверстий под требуемыми углами. Для нарезания резьбы на станке предусмотрен реверс вращения шпинделя. Перемещение пиноли шпинделя (вертикальная рабочая подача инструмента) осуществляется как в ручном режиме, так и в автоматическом.

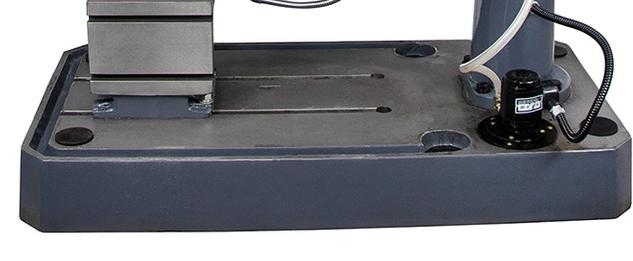

В комплектации к станку предусмотрен съемный коробчатый стол для установки заготовки, система подачи СОЖ в зону резания, сверлильный патрон с оправкой, переходные втулки, клин для выбивания инструмента. Технологические возможности станка можно расширить с помощью дополнительной оснастки: измерительное устройство, резьбонарезная головка с автореверсом, долбежное устройство, комплект прихватов для фиксации деталей сложных конфигураций, всевозможные тиски различного типа и много другое.
