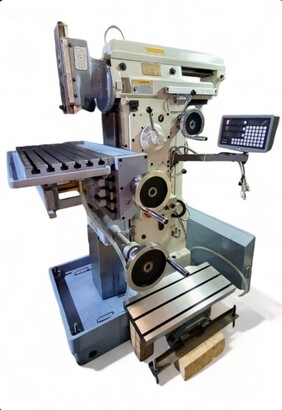

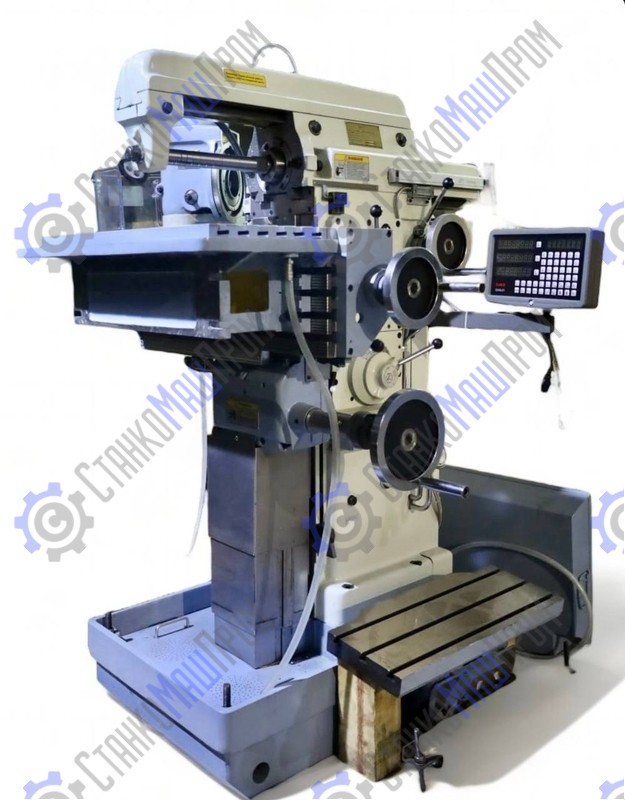

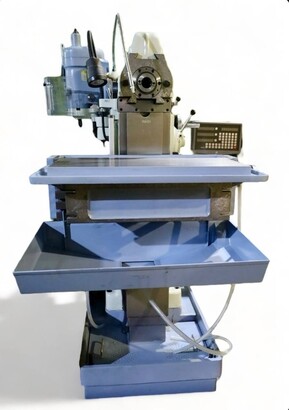

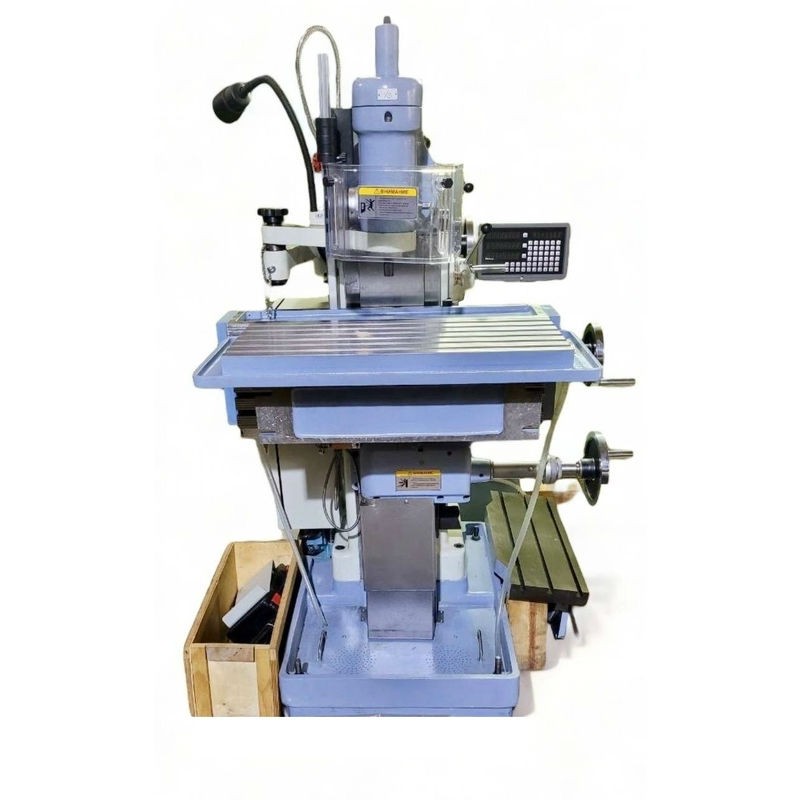

Широкоуниверсальный фрезерный станок СФ676-Ф1 с УЦИ

Как и базовая модель СФ676 фрезерный станок СФ676-Ф1 с УЦИ предназначен для выполнения всех видов фрезерных операций, обработки отверстий в заготовках из стали, цветных сплавов, композитных материалов. При оснащении специальной головкой на нем можно производить операции долбления.

Надежный и проверенный временем широкоуниверсальный фрезерный станок СФ-676. Пользуется спросом не только в России. Его компактные размеры: высота 1.7 м, длина и ширина 1.2 х 1.2 м, масса станка чуть больше одной тонны. Такая масса – это преимущество станка, она гасит вибрации и колебания при его работе. Фрезерный станок потребляет электроэнергию напряжением 380 В и имеет мощность двигателя всего 3 кВт.

НАЗНАЧЕНИЕ

Универсальность использования СФ 676 на больших предприятиях и в маленьких мастерских не вызывает сомнений. Небольшие производства, ремонтные цеха и автомастерские решают, с его помощью, огромное количество технических задач, связанных с вертикальным и горизонтальным фрезерованием, развертыванием, сверлением и растачиванием, нарезкой резьбы и еще многими другими дополнительными операциями. Технические данные фрезерного станка позволяет установить его в небольшом помещении: боксе, небольшом гараже и заняться частным предпринимательством путем оказания услуг по обработке металлов и пластиков.

ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА

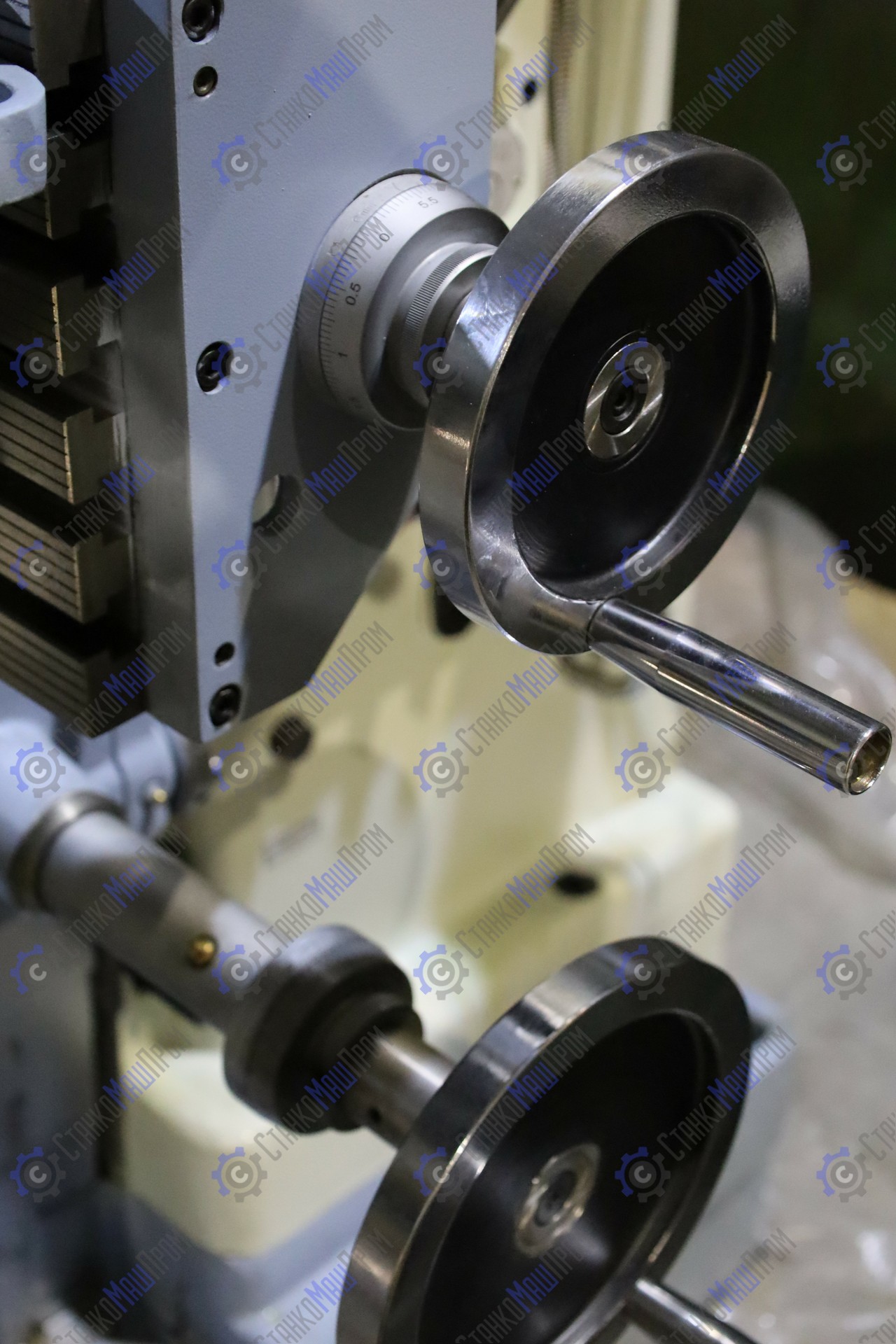

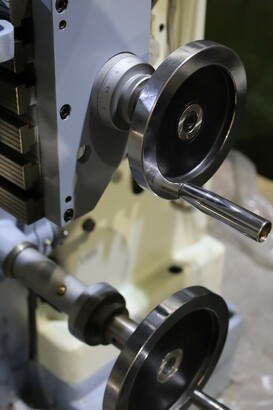

Станок позволяет обрабатывать довольно большие детали и заготовки (750 х 320 мм в горизонтальной плоскости). Он имеет большой диапазон скоростей вращения вертикального шпинделя – это позволяет подобрать идеальный режим обработки любого металла или пластика. СФ676 получил от конструкторов удобную систему ручной и автоматической подачи шпинделя и рабочего стола (с ускоренным режимом). Все операции, при использовании качественных фрез, сверл, разверток и других инструментов, выполняются на СФ-676 с высокой точностью.

УСТРОЙСТВО И ОСОБЕННОСТИ

Главной особенностью станка СФ676-Ф1 является наличие у него системы цифровой индикации. Она включает в себя датчики линейных перемещений по каждой из осей координат (цифровые линейки), в качестве которых используются преобразователи перемещений КА-300, и трехкоординатное устройство цифровой индикации (УЦИ) SINO.

Информация о положении в пространстве и перемещении инструмента и заготовки фиксируется датчиками, передается в УЦИ и отображается на дисплее в числовом виде. Для этого две цифровые линейки регистрируют перемещение рабочего стола с обрабатываемой деталью. Одна – движение в горизонтальном направлении по направляющим суппорта и вторая – вместе с суппортом в вертикальном направлении. Еще один датчик отслеживает смещение шпиндельной бабки по направляющим станины.

Устройство цифровой индикации позволяет с высокой точностью контролировать ход технологической операции и управлять ее параметрами. Информацию о перемещениях по всем трем осям координат оператор может увидеть на дисплее УЦИ и на ее основании внести коррективы в ход обработки.

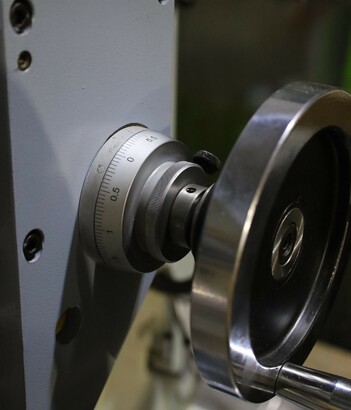

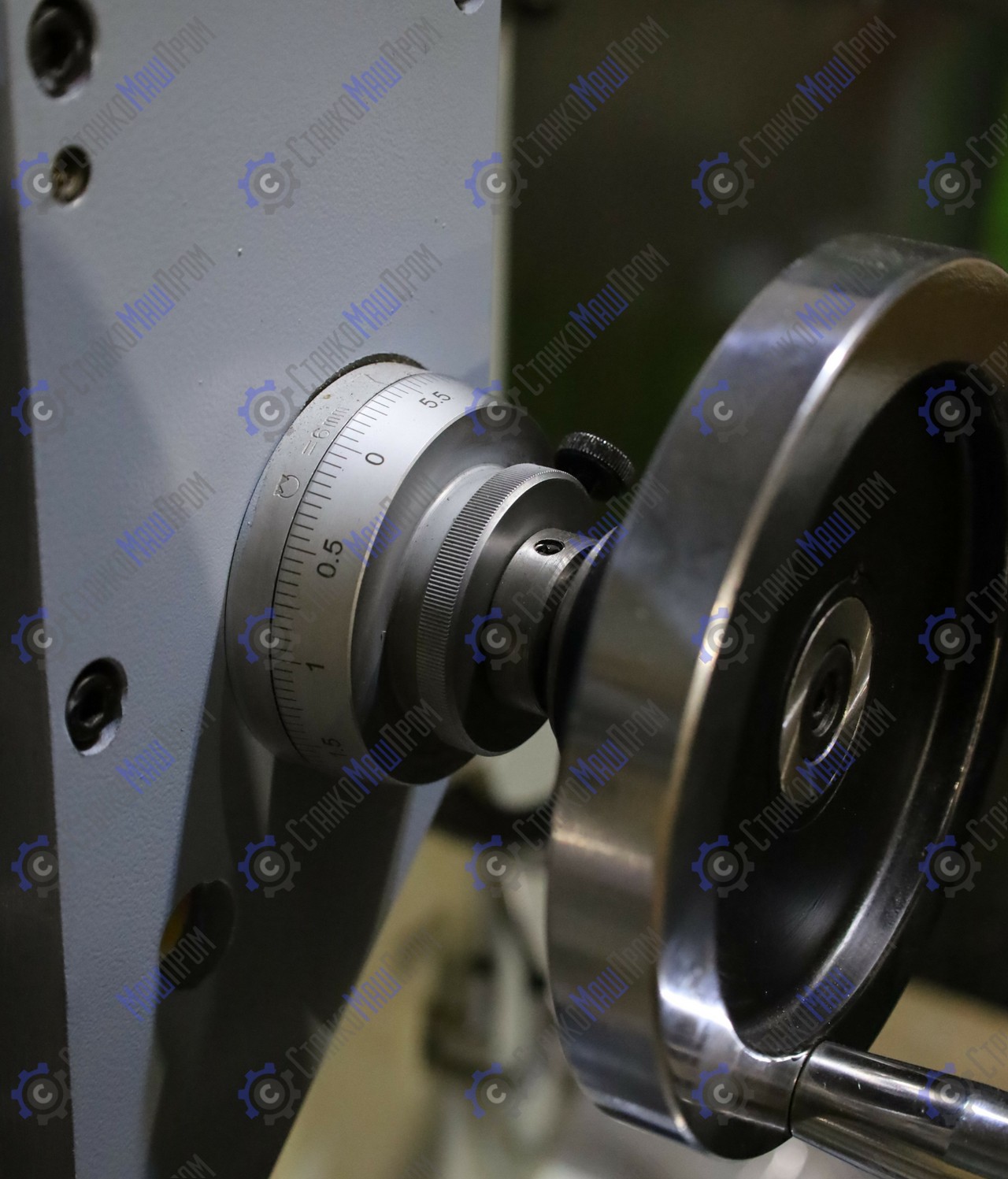

Возможность получать данные на одном устройстве вместо того, чтобы снимать показания с удаленных друг от друга лимбов и линеек обычного типа, существенно упрощает управление станком. Применение системы цифровой индикации делает работу оператора комфортной и позволяет избежать многих ошибок. При этом следует иметь в виду, что корректное функционирование датчиков перемещений и аппаратуры УЦИ требует устранения внешних воздействий температурного, вибрационного и иного характера, влияющих на точность регистрации и обработки данных.

В качестве дополнительной оснастки комплект станка может быть пополнен такими устройствами, как делительная головка, различные виды поворотных столов, станочные тиски, долбежные и расточные головки, патроны, оправки и т.п. Использование этих приспособлений расширит технологические возможности станка, сделает его еще более универсальным.

Широкоуниверсальный фрезерный станок СФ676-Ф1 – высокоэффективное оборудование современного уровня. Его применение оправдает себя в любом типе производства и быстро окупит средства, направленные на приобретение.

Обладание этим станком принесет владельцу новые возможности и преимущества:

• возможность поворота шпинделя вправо и влево на 90 градусов с фиксацией в любой точке;
• наличие второго, горизонтального шпинделя;
• большое количество дополнительных приспособлений и оснастки, значительно расширяющие возможности по обработке материалов.

Среди дополнительных приспособлений и оснастки возможной к применению на данном станке нужно отметить:

• долбежная головка;
• универсальная делительная головка;
• расточная головка (с ручной регулировкой и автоматической);
• поворотные столы;
• цанговый патрон для осевого инструмента;
• оправки для насадных и дисковых фрез различных типоразмеров;
• тиски; и многое другое

Фрезерный станок СФ-676 – это удачное приобретение не только для специалистов по обработке материалов, но и для инженерно - технических специалистов крупных предприятий, в работу и планы которых несомненно впишется фрезерный станок с высокой степенью универсальности, особенно, если он куплен напрямую у производителя. Вам предложат весь спектр дооснащения вашего станка по самым низким ценам. Дополнительное оборудование и оснастка преумножают возможности механизма в десятки раз. Расходы на оснастку станка имеют быструю окупаемость за счет решения множества специфических задач и соответственно, удовлетворения потребностей большего числа заказчиков.
