Описание

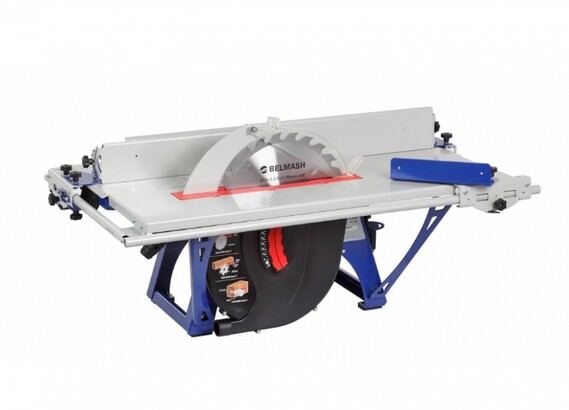

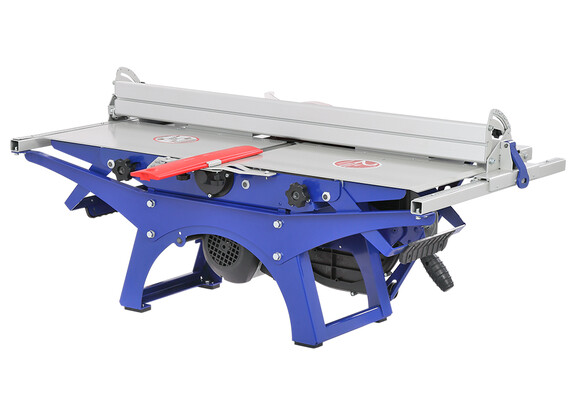

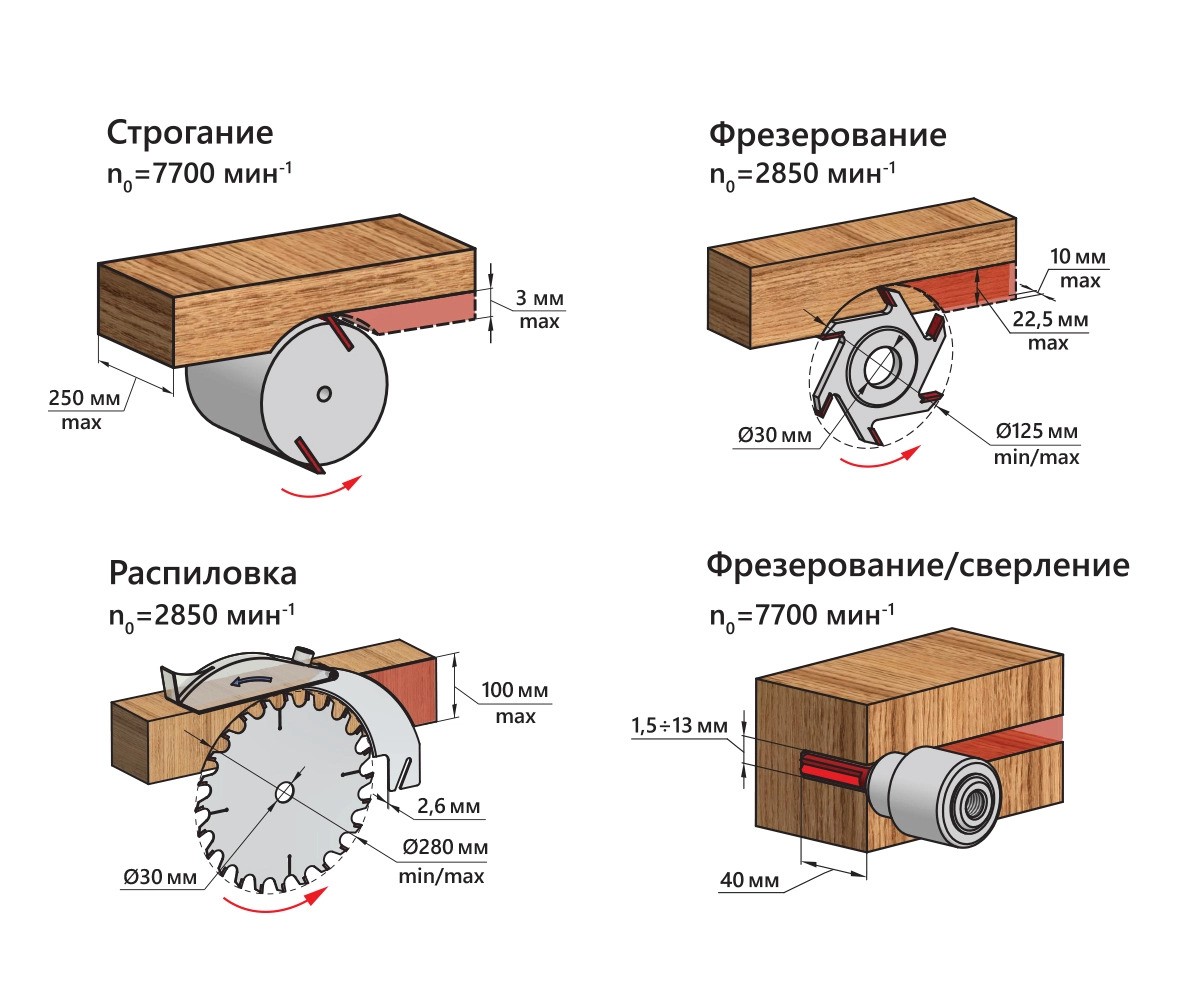

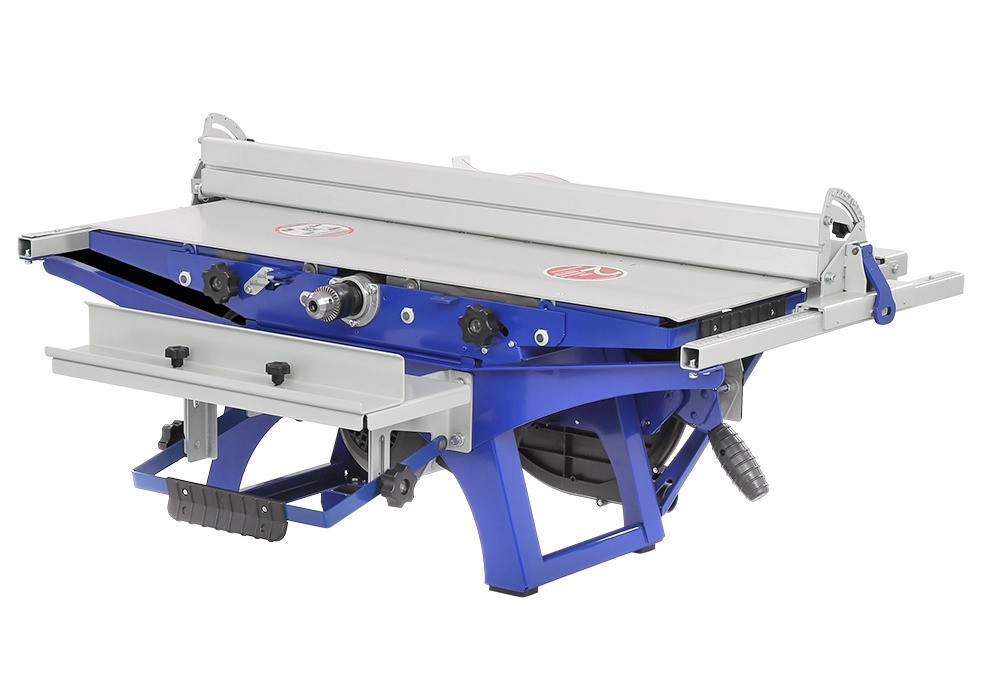

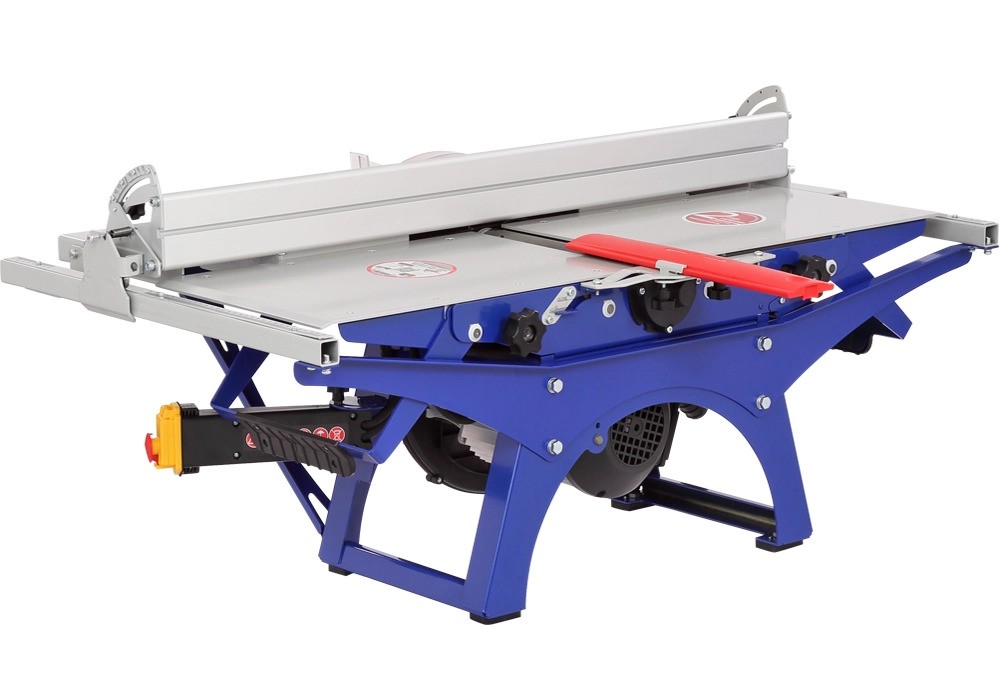

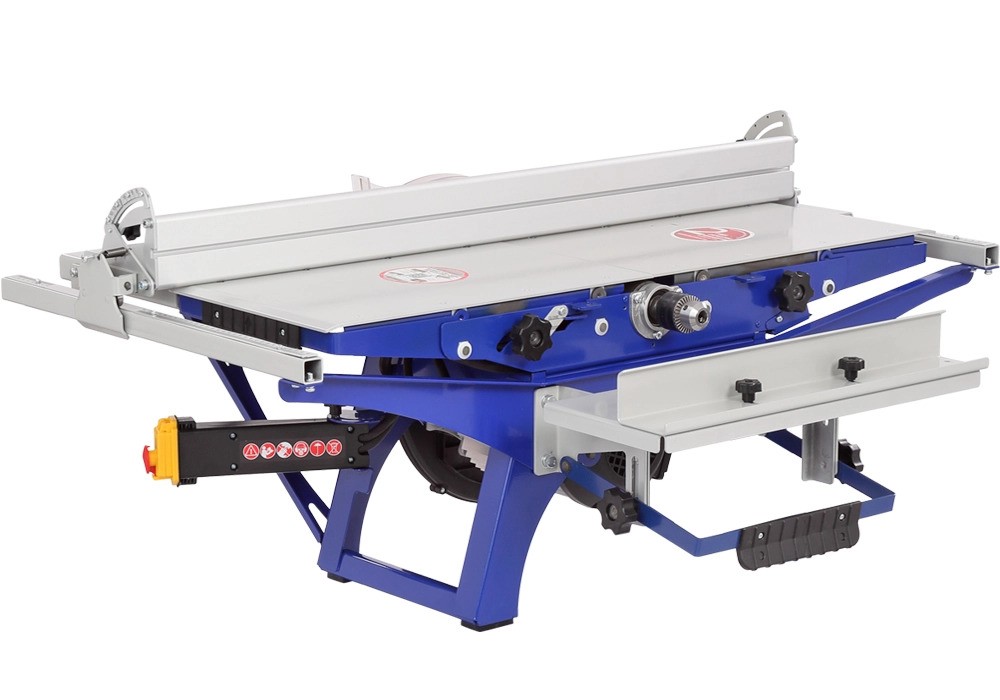

BELMASH SDM-2000M – комбинированный станок из топовой серии SDM. Он рассчитан на выполнение всех основных операций:

строгание (фугование) по пласти или кромкам;
строгание (фугование) под углом (по ребрам);
распиловку вдоль и поперек волокон;
распиловку вдоль волокон под углом с помощью параллельного упора;
распиловку поперек волокон под углом с помощью углового упора;
фрезерование дисковыми фрезами;
фрезерование концевыми фрезами;
сверление.

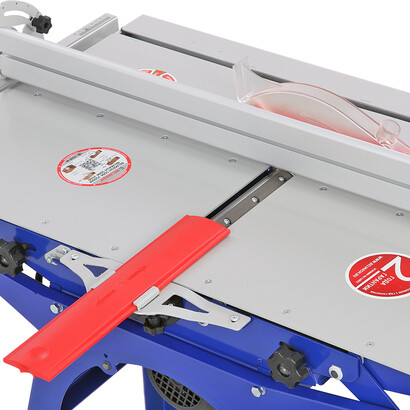

Пильный узел станка рассчитан на установку дисков диаметром 250 мм, что позволяет распускать заготовки до 85 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.

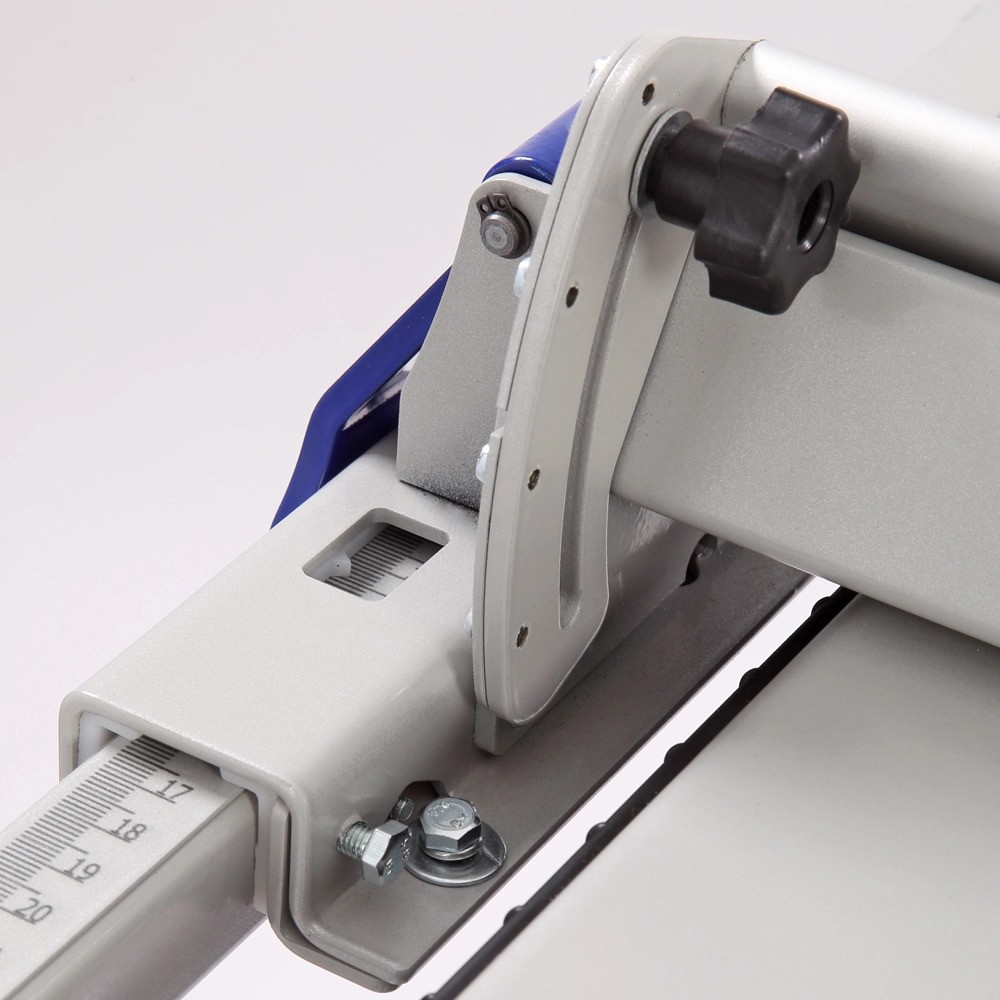

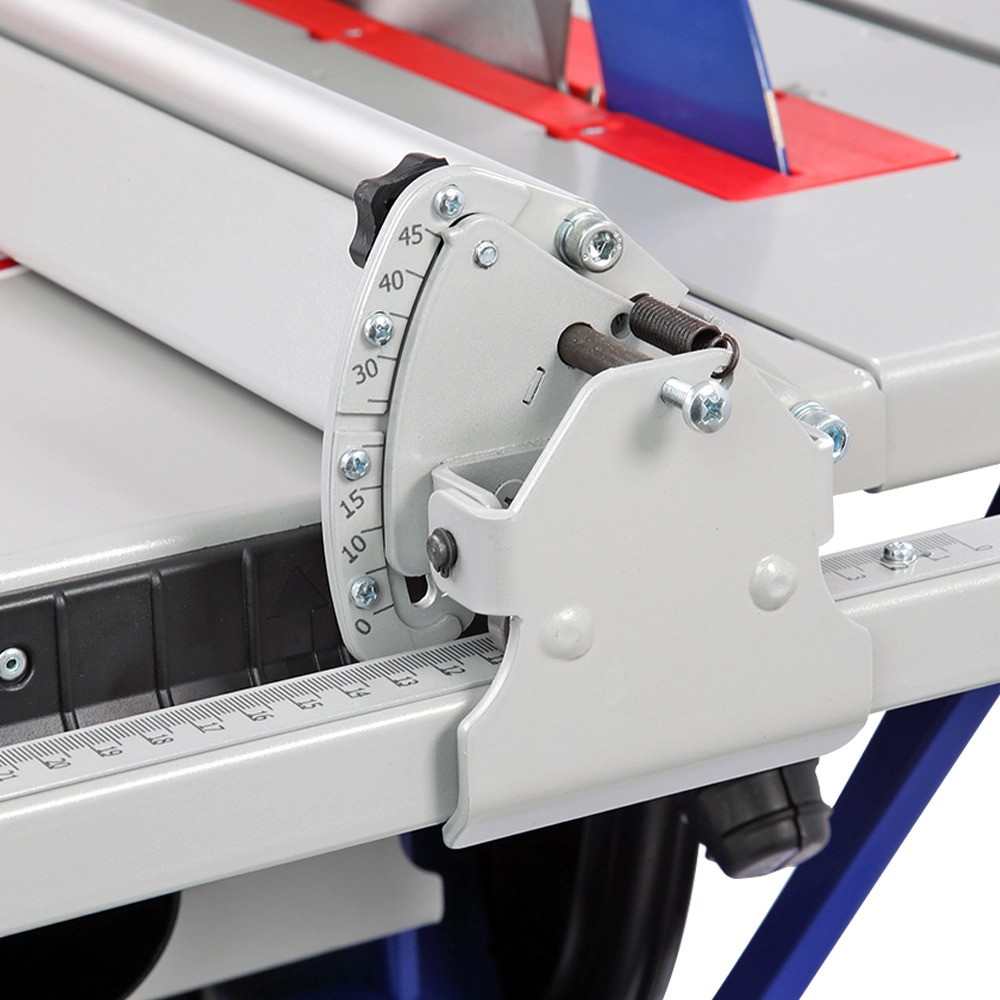

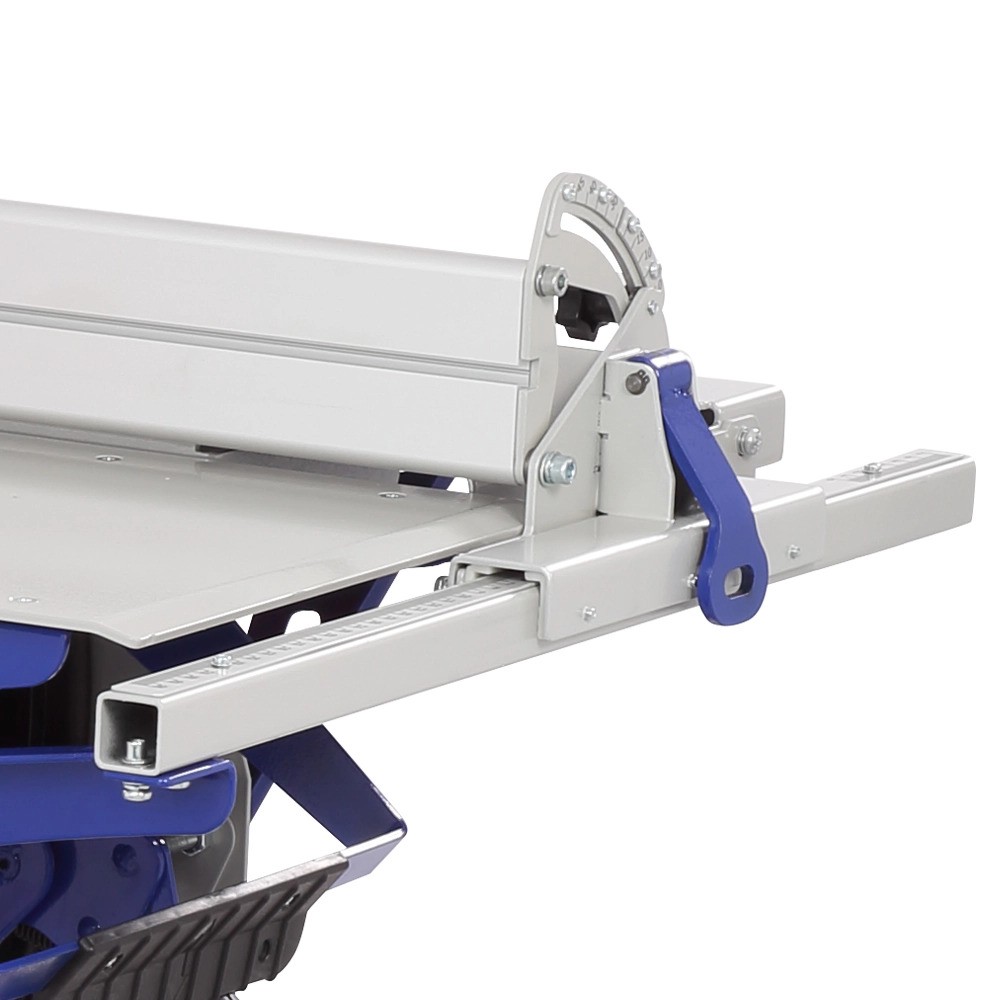

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Его можно использовать как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°.

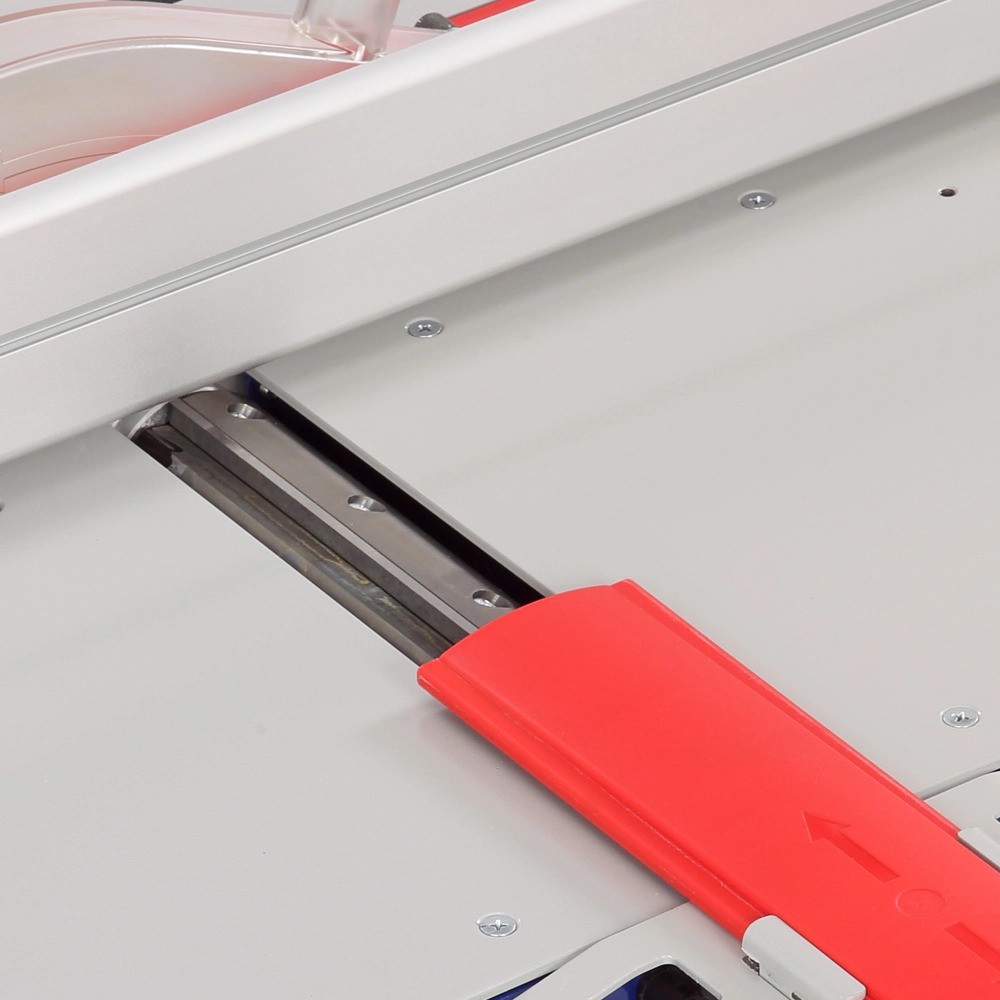

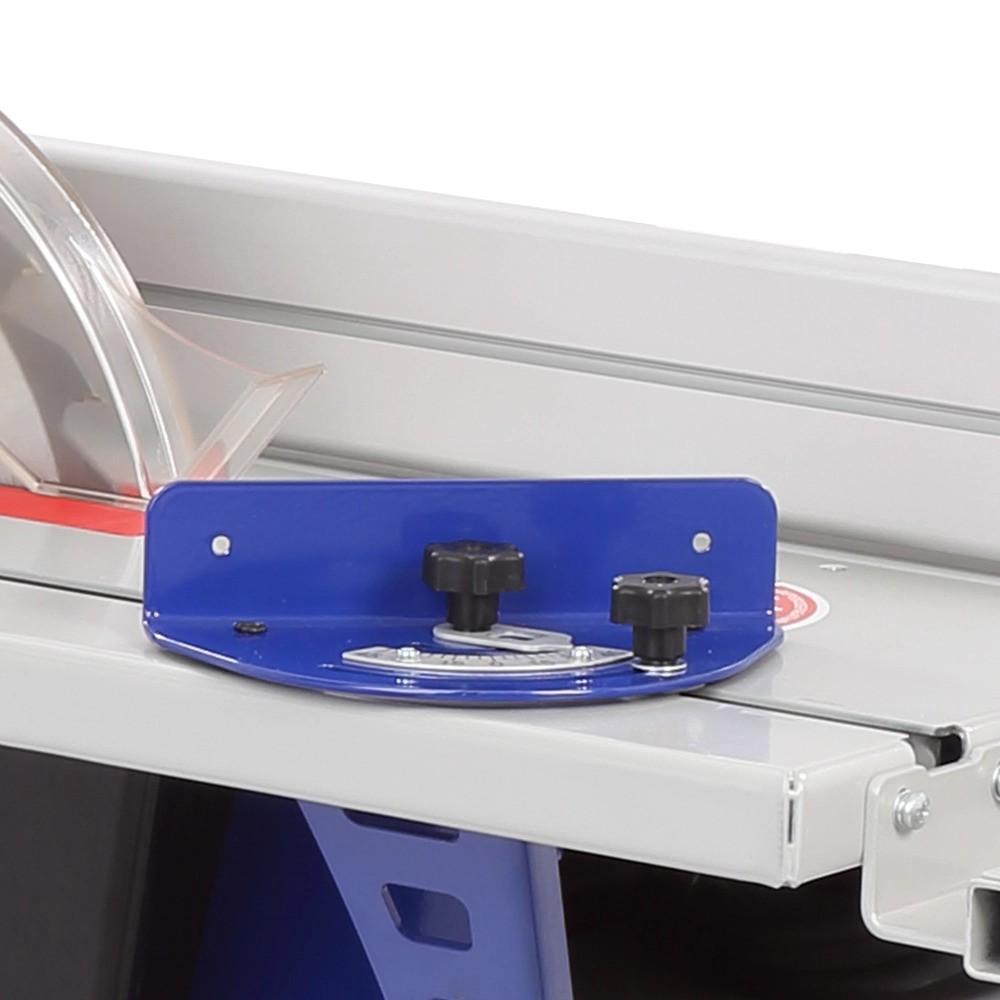

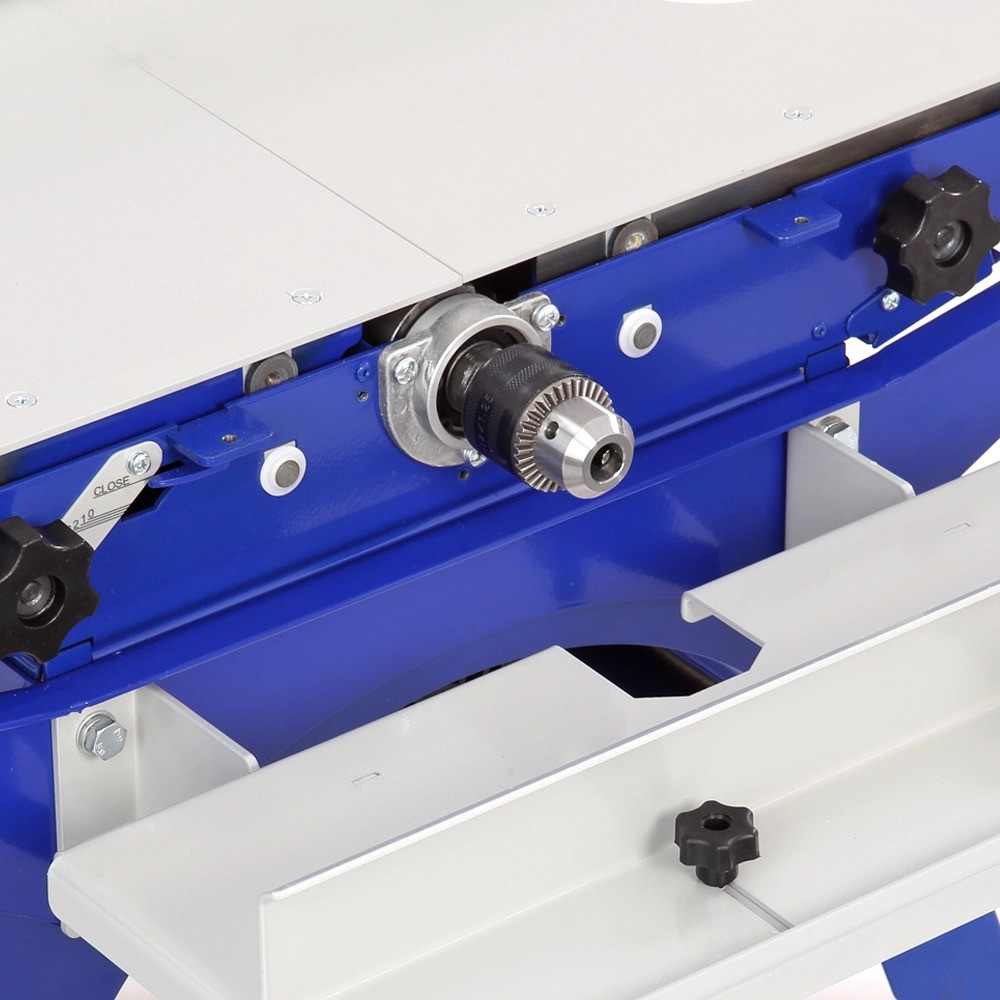

Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе. Вал цельный, стальной с двумя ножами. Их длина 230 мм. В комплектации имеется сверлильный патрон и отдельный фрезерный столик с упором. Накрутив патрон на конец ножевого вала, можно установить концевую фрезу или сверло (диаметр хвостовика до 13 мм).

Характеристики

Максимальная толщина распиливаемого материала,мм	85
Максимальная толщина дисковой фрезы,мм	10
Частота вращения дисковой фрезы, об/мин	2850
Максимальный диаметр сверления, мм	3
Диаметр пильного диска, мм	250
Диаметр дисковой фрезы, мм	125
Размер пильного стола (Д × Ш),мм	732 × 474
Размер строгальных столов (Д × Ш),мм	805 × 249
Размер фрезерного стола (Д × Ш), мм	470 × 190
Посадочный диаметр пильного диска,мм	30
Посадочный диаметр дисковой фрезы,мм	30
Максимальная ширина строгания, мм	230
Максимальная глубина строгания, мм	3
Частота вращения ножевого вала, об/мин	7700
Частота вращения пильного диска, об/мин	2850
Диапазон углов распиловки по торцу, °	-45...+45
Диаметр хвостовика зажимаемого инструмента, мм	13
Размер ножей (Д × Ш × В), мм	230 × 2 × 20
Количество ножей на валу,шт	2
Диапазон углов строгания с помощью параллельного упора, °	0-45
Тип электродвигателя	Асинхронный
Мощность двигателя, кВт	2
Напряжение, В	230
Габариты (ДхШхВ), мм	902 × 520 × 445
Габариты упаковки (ДхШхВ), мм	970 × 560 × 370
Вес (нетто), кг	61
Вес (брутто), кг	64
