Описание

На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018В разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 254мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет поворот губок тисков, для пиления под углом необходимо изменять угол установки тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки. Расстояние от пола до тисков составляет 580 мм.

Мобильность станков позволяет использовать их на производстве непосредственно там, где это необходимо. Станки находят широкое применение в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).

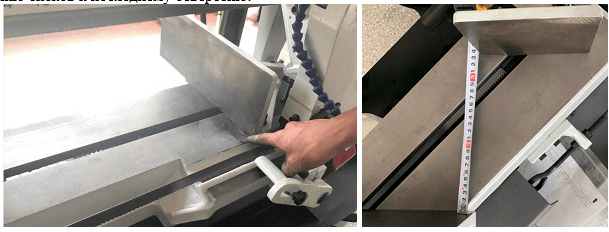

* Указанные размеры подтверждены дополнительными замерами при максимальном раскрытии тисков и направляющей. Указанные размеры прямоугольника достигаются установкой направляющей по шкале на 0-18 и смещению тисков к последнему отверстию.

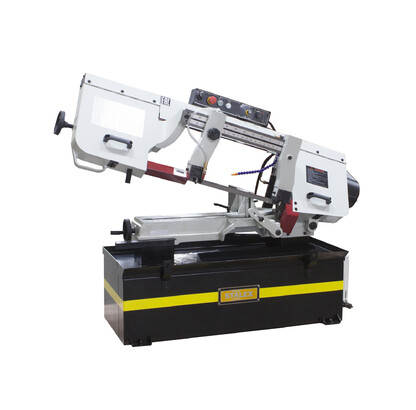

Станок ленточнопильный с гидроразгрузкой STALEX BS-1018B (рис.1)

Особенности станка:

Возможность поворота 0…+45°
Подвижные направляющие с твердосплавными пластинками
Скорость вращения пилы фиксированная 26,50, 73, 95 м/мин
Ручное натяжение ленты
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)

Характеристики

Диаметр пиления, мм	254
Скорость резания, м/мин	26, 50, 73, 95
Максимальный.размер круглого профиля, мм	254 (90°); 150, 230* (+45°)
Максимальный.размер прямоугольного профиля, мм	127х457, 250х415* (90°); 150х190, 254х230* (+45°)
Размеры полотна, мм	27х0,9х3280
Мощность двигателя, кВт	1,5
Габариты (ДхШхВ), мм	1830х830х1150
Вес (нетто), кг	310
Вес (брутто), кг	385

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

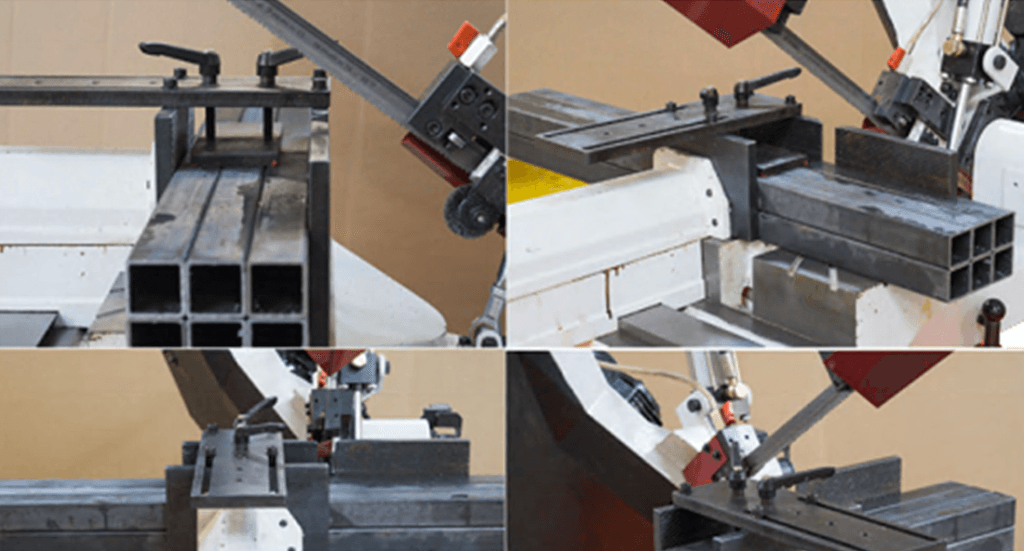

	Дополнительный прижим для пакетной резки для BS-1018B (приобретается отдельно). Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

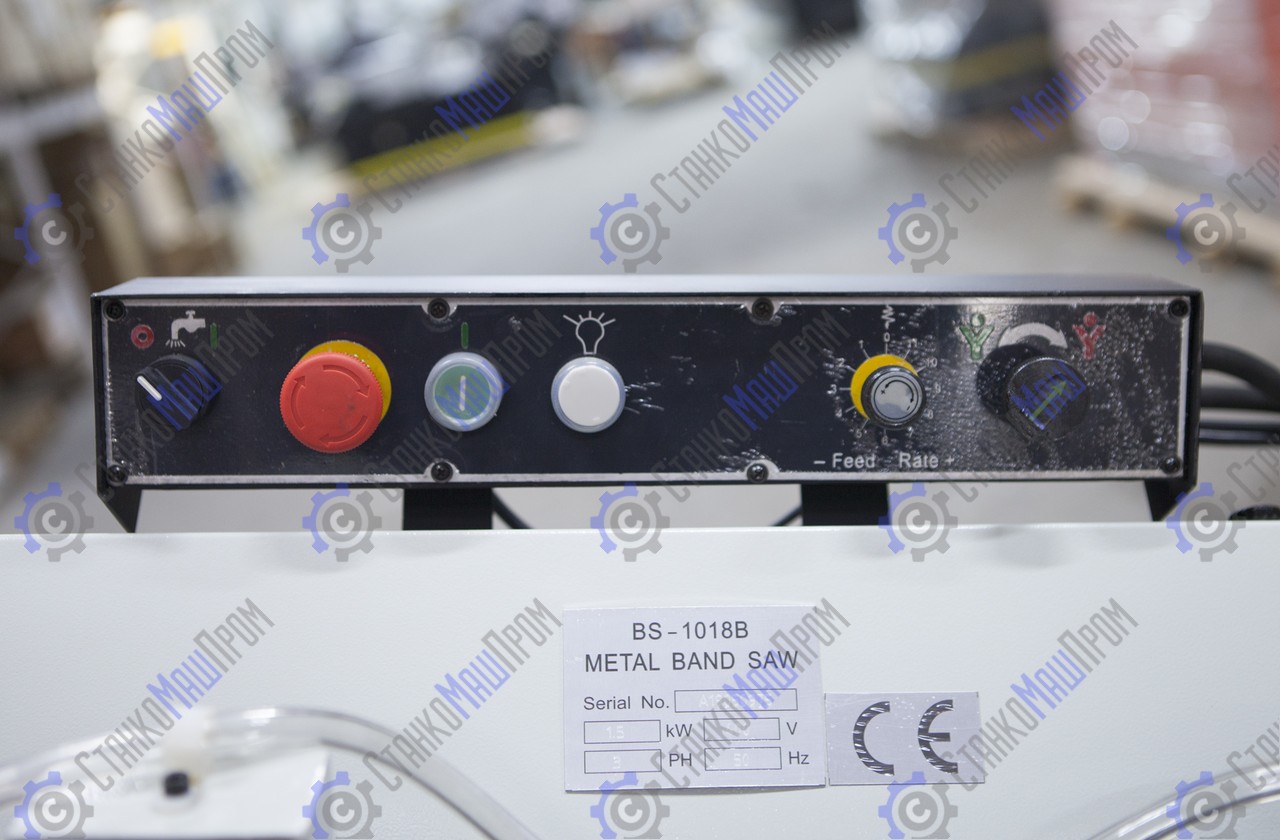

	Пульт + направляющие станка

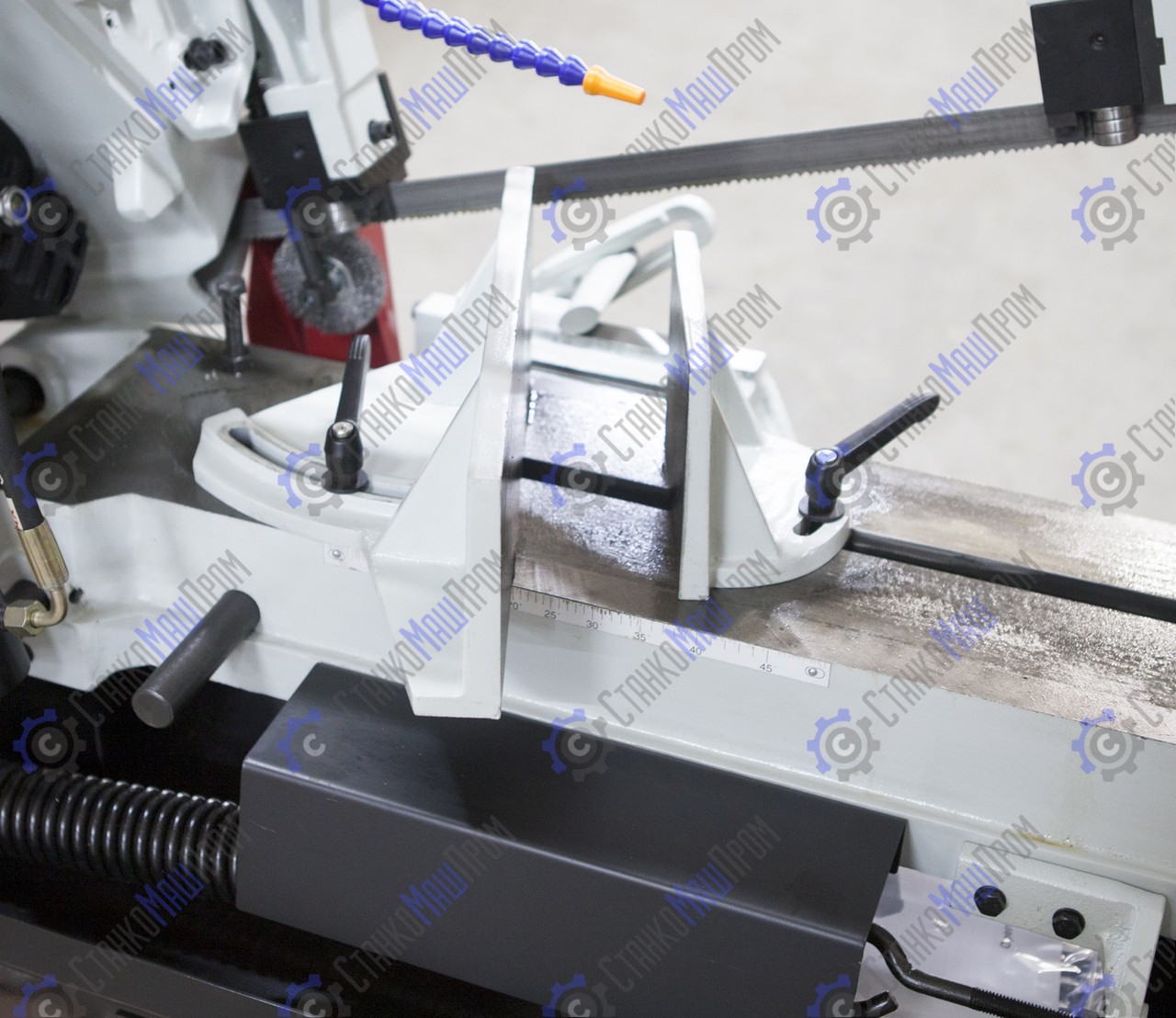

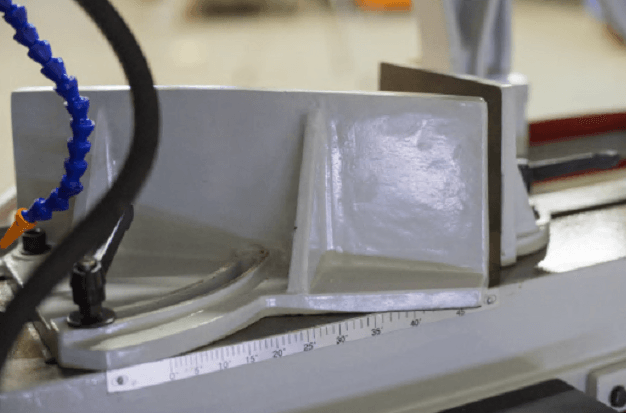

	Градусная линейка для установки необходимого положения заготовки

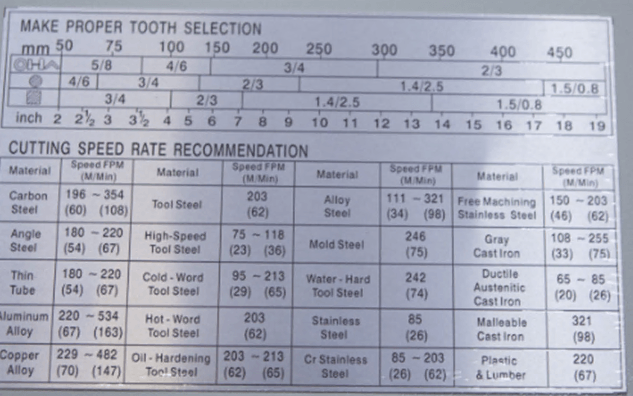

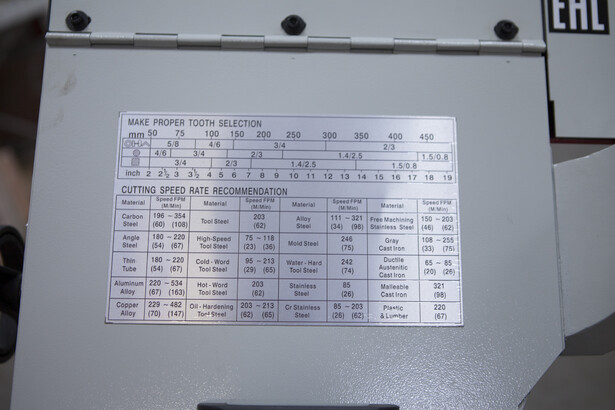

	Таблица скорости резания и подбора шага зубьев

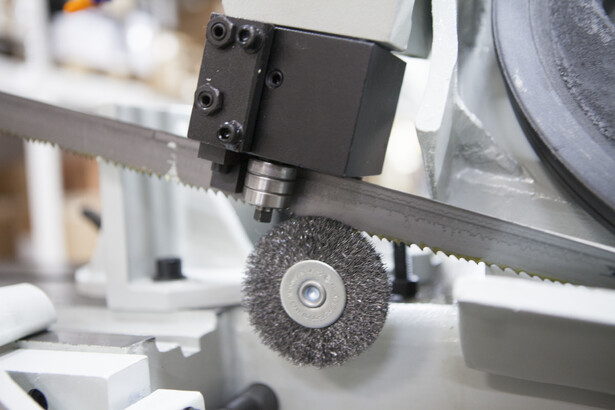

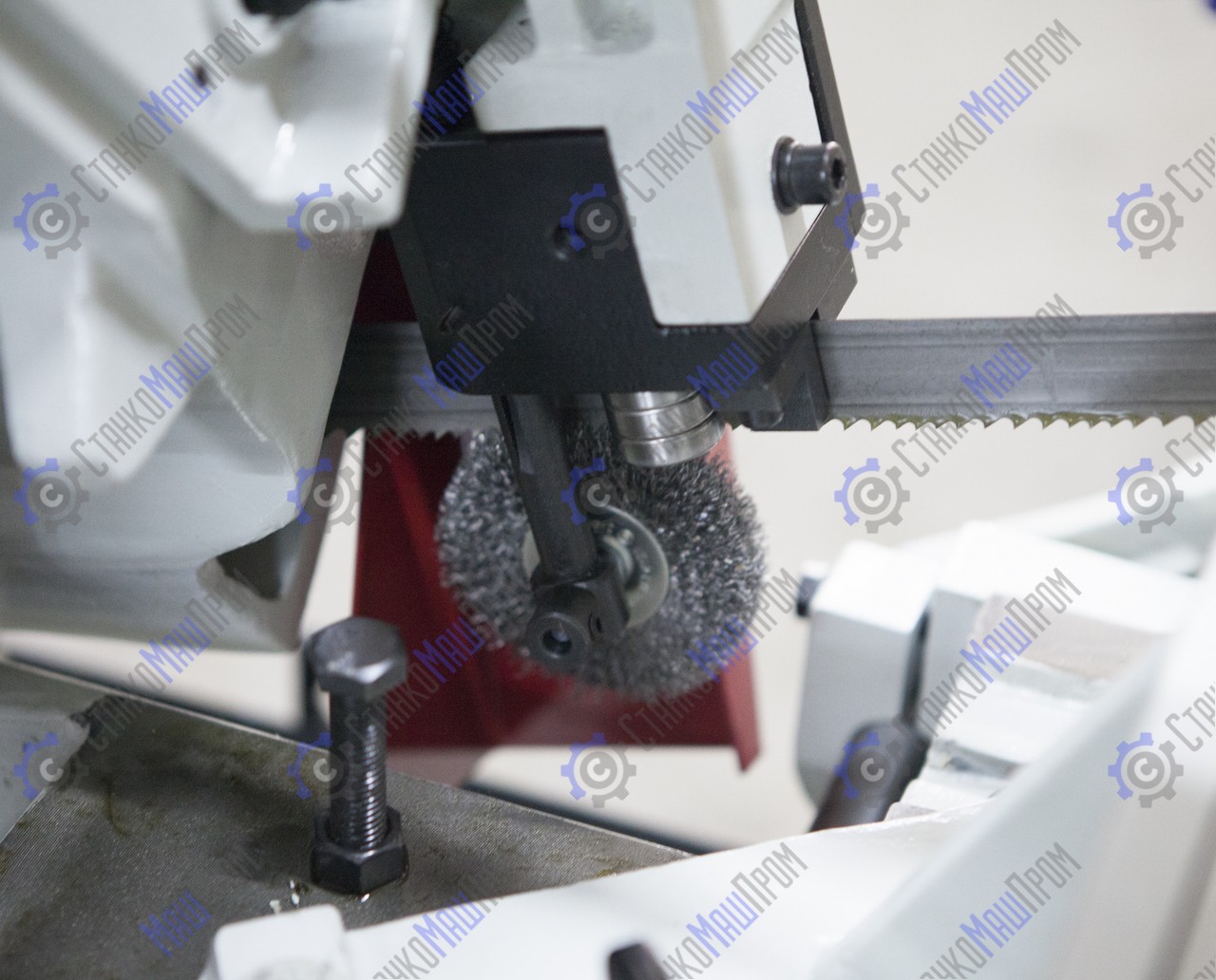

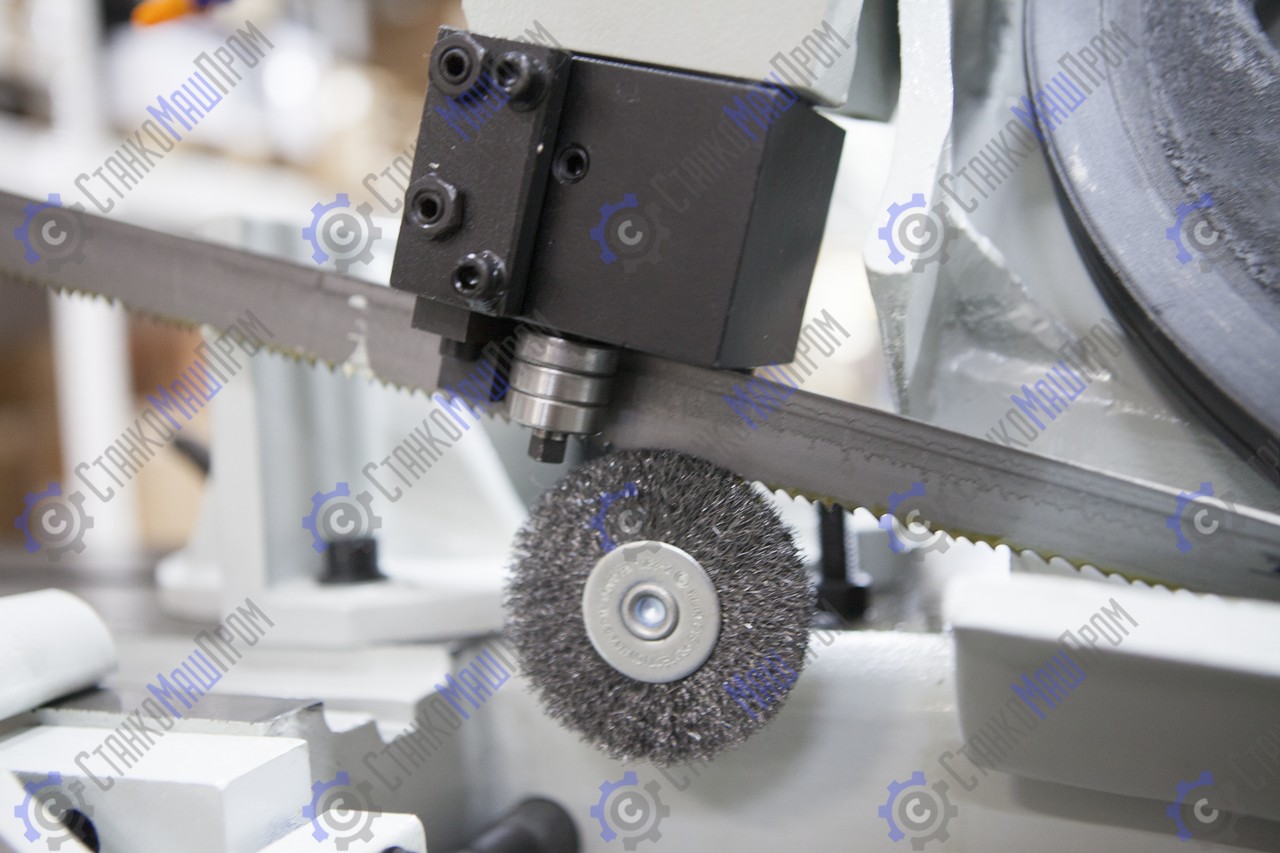

	Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.

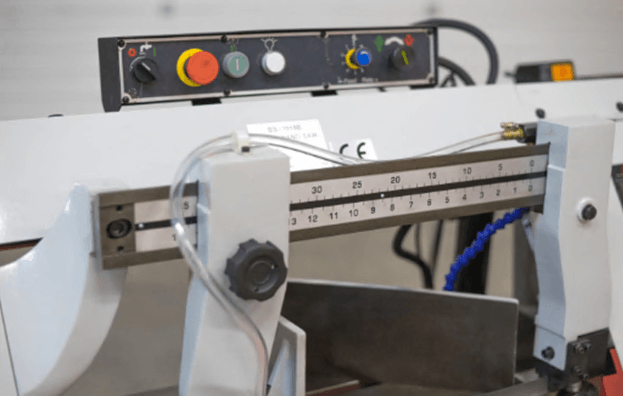

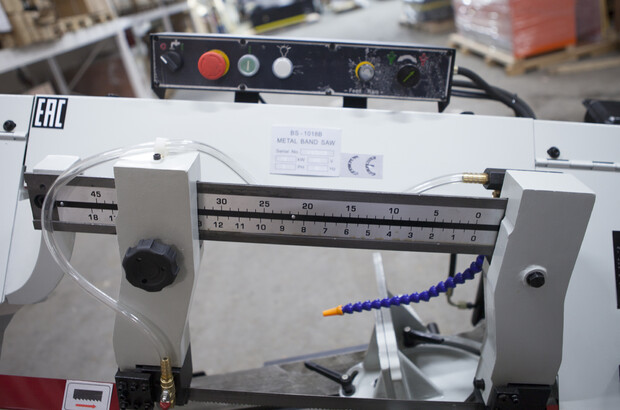

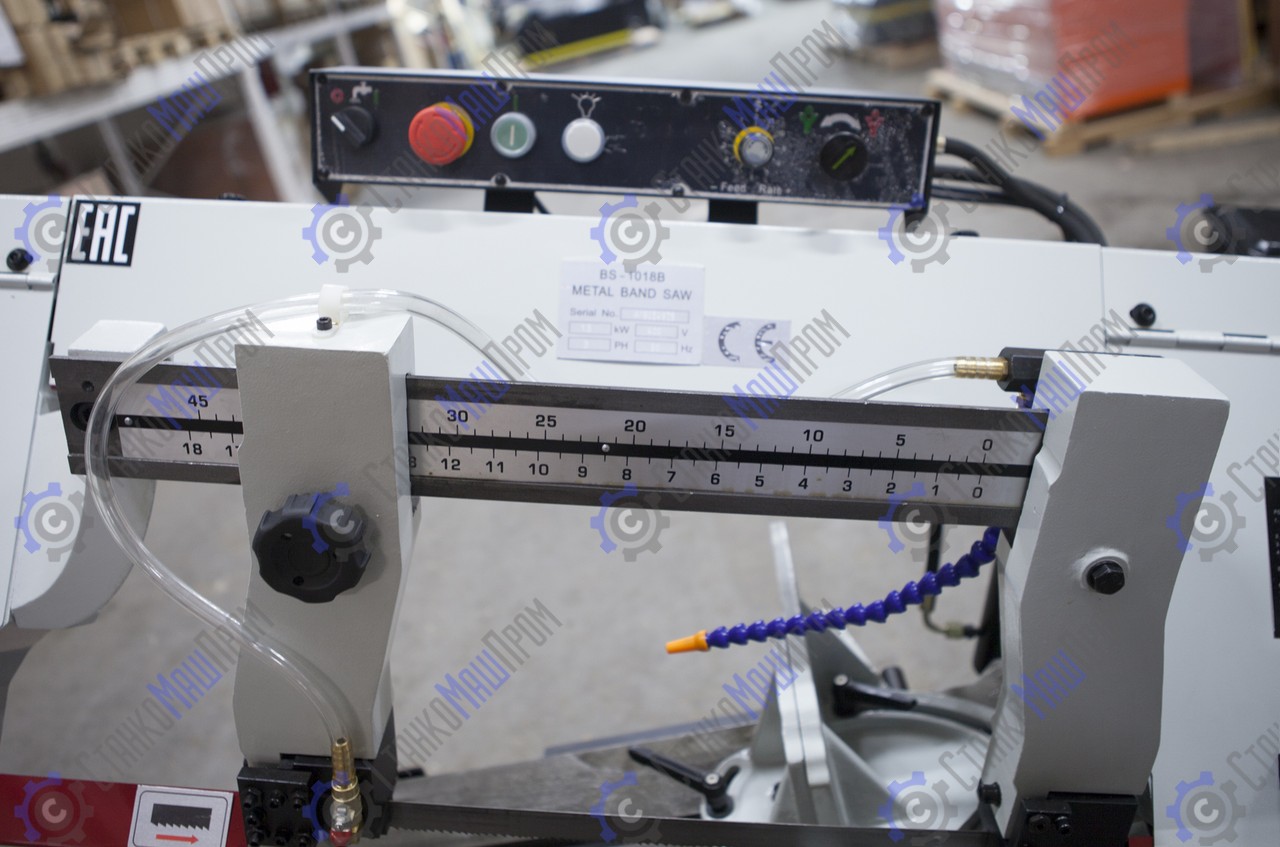

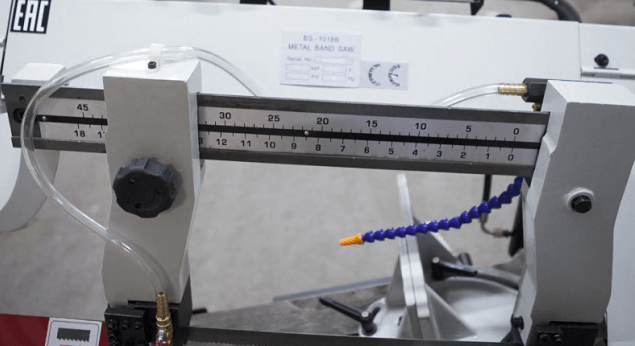

	Шкала направляющих + две гибкие трубки СОЖ
	Механическое натяжение полотна

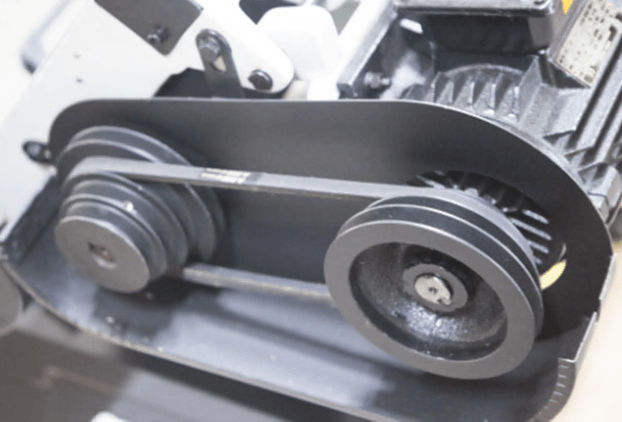

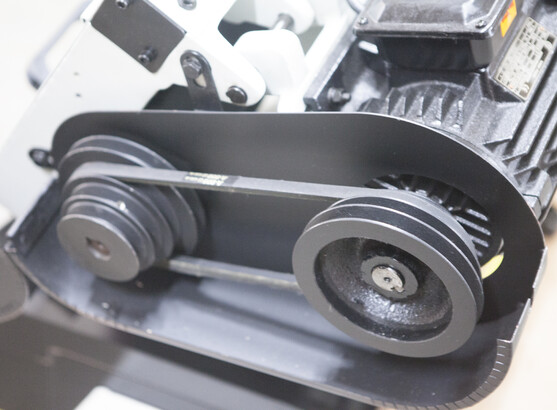

	Привод - клиноременная передача

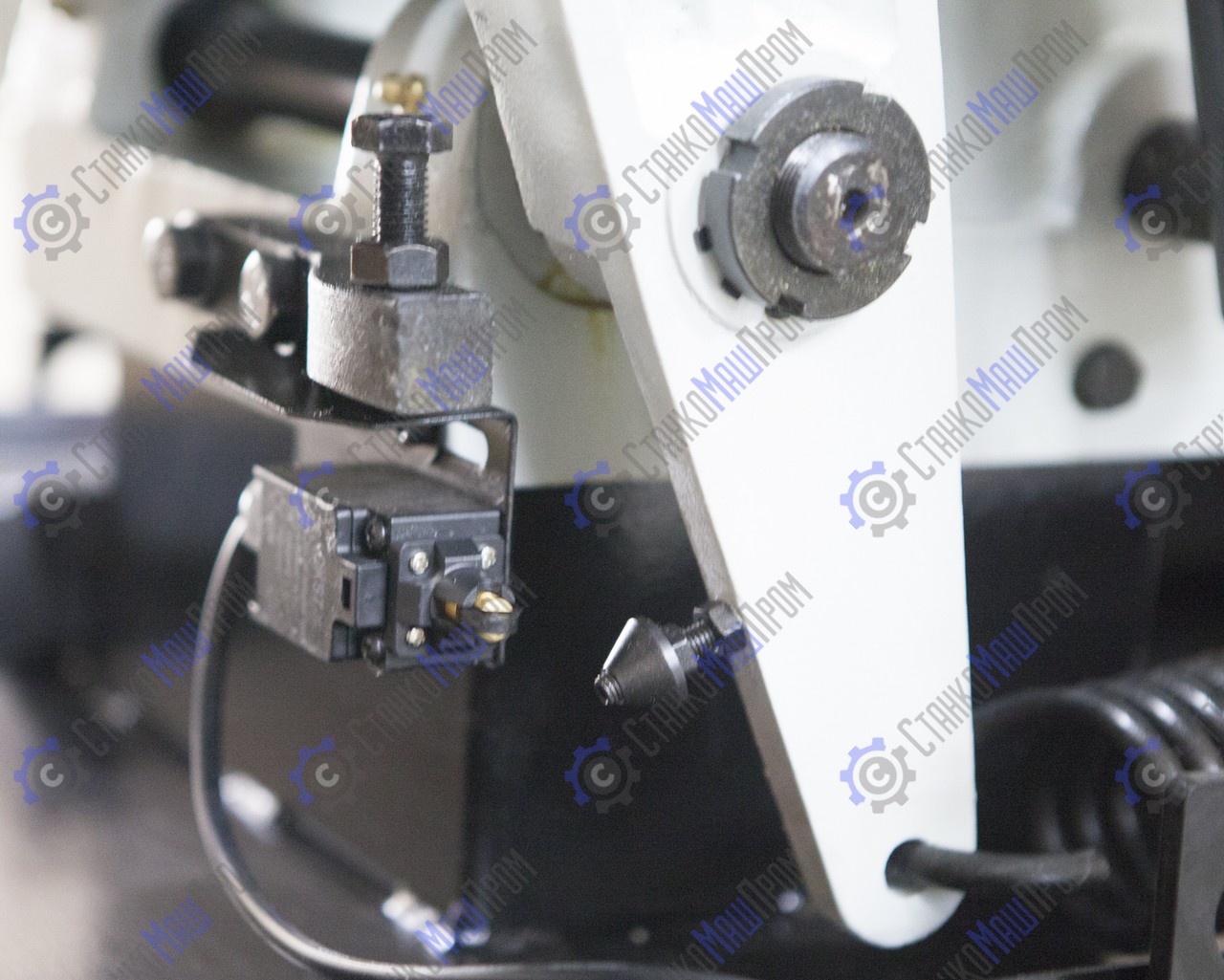

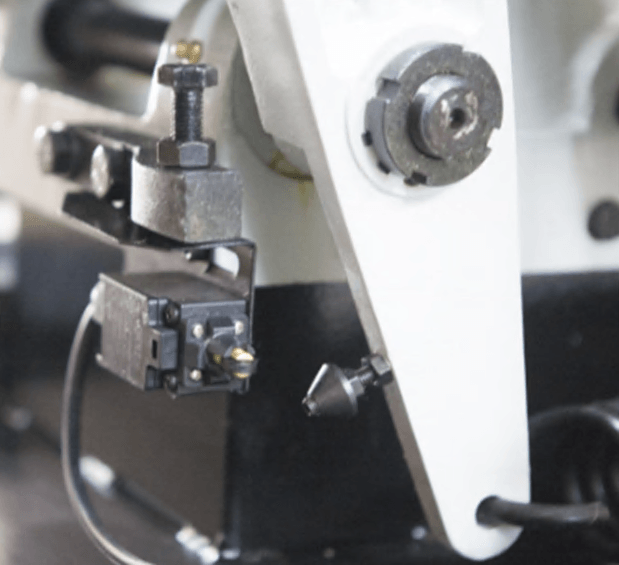

	Датчик выключения станка в нижнем положении пильной рамы

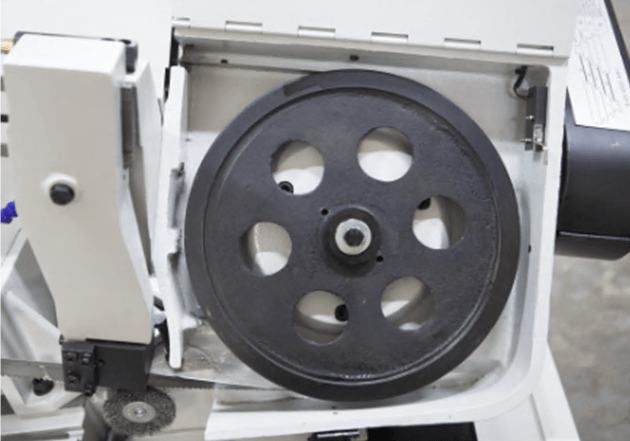

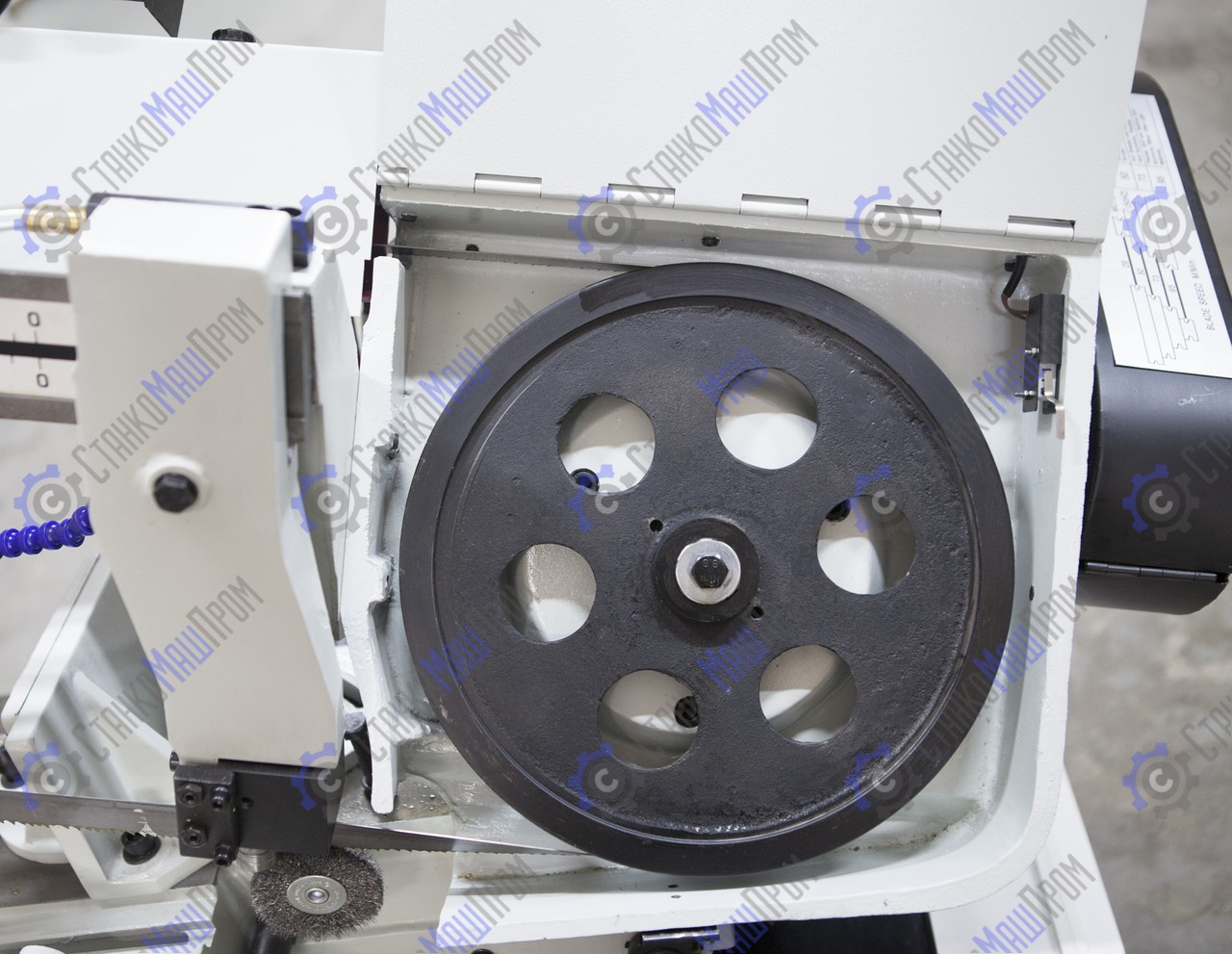

	Предохранительный датчик при поднятой крышке рамы (фото №1)

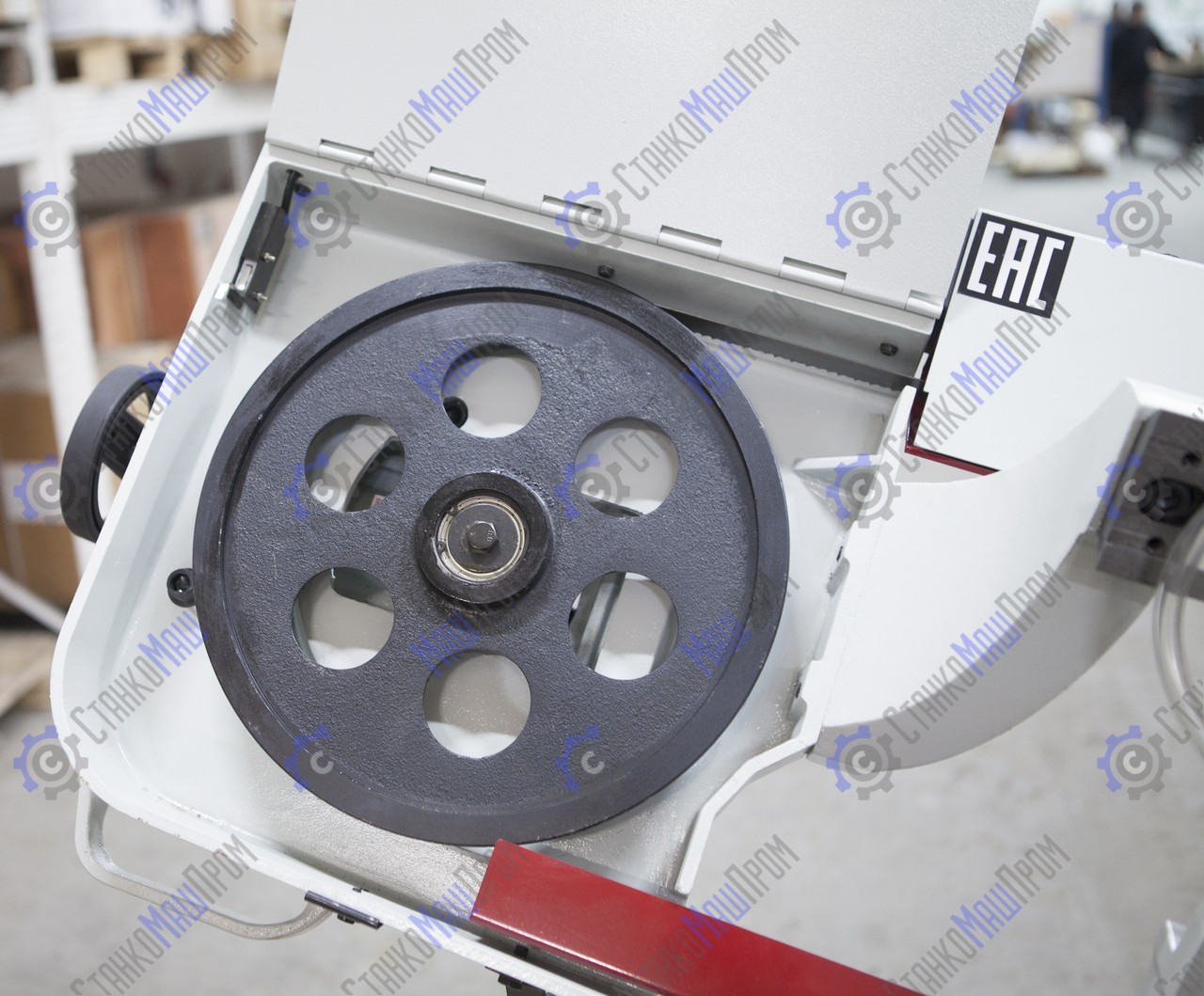

	Предохранительный датчик при поднятой крышке рамы (фото №2)
	Гидравлический демпфер регулирующий и снижающий скорость опускания рамы.

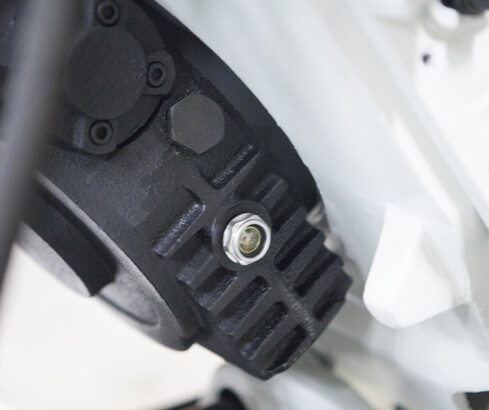

	Уровень масла двигателя

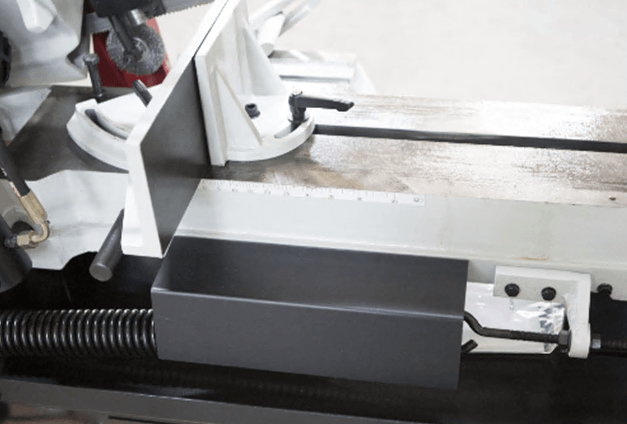

	Защитный кожух пружины
