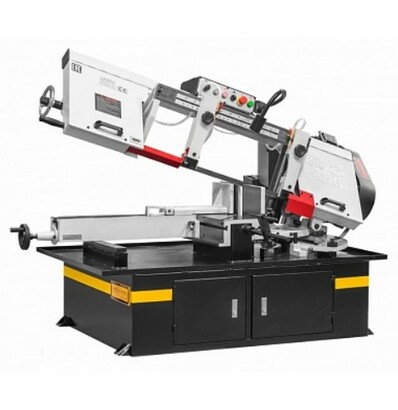

Станок ленточнопильный с гидроразгрузкой STALEX BS-1018T
Описание
На станках Stalex с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила, подъём рамы осуществляется оператором вручную. Станок Stalex BS-1018Т разработан для резки черных металлов и других материалов с целиковым, полым или профильным сечением, конструкция позволяет делать макс. распилы полых заготовок (труб) диаметром до 260мм, с поворотом рамы в обе стороны -45°… 0 …+45° …+60°.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок имеет неподвижные тиски и поворотный механизм рамы, для пиления под углом необходимо изменить положение рамы относительно неподвижных тисков. Высота полотна 27мм позволяет пилить c высокой точностью и параллельностью полые и профильные заготовки под различными углами, в том числе и сплошные заготовки.
Данная модель находит широкое применение благодаря максимальной загрузки станка (макс. ёмкость), что позволяет применять станок в серийном и мелкосерийном производстве. Система СОЖ в стандартной комплектации, регулировка скорости осуществляется с помощью ступенчатого шкива (4 режима скорости).
Особенности станка:
- Возможность поворота в обе стороны -45°… 0 …+45° …+60°
- Подвижные направляющие с твердосплавными пластинками
- Скорость вращения пилы, фиксированная 24, 52, 78, 109 м/мин
- Ручное натяжение ленты
- Тиски станка имеют закаленный и отшлифованный червяк и бронзовое червячное колесо, для длительного срока эксплуатации
- Гидравлическая система опускания рамы + автоматическое отключение в нижней точке реза
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Концевые выключатели при открытии крышек + регулируемый мерный упор для заготовок
- Пила ленточная квалитет М42 в комплектации (для запуска и начало работы)
Характеристики
| Вожность поворота | -45°… 0 …+45° …+60° в обе стороны |
| Диаметр пиления, мм | 260 |
| Скорость вращения полотна, м/мин | 24, 52, 78, 109 |
| Максимальный.размер круглого профиля, мм | 260 (90°); 260 (±45°); 155 (+60°) |
| Максимальный.размер прямоугольного профиля, мм | 260х430 (90°); 300х200 (+45°); 260x130 (-45°); 125х125 (+60°) |
| Размеры полотна, мм | 27х0,9х3660 |
| Шаг зуба полотна в стандартной комплектации | Z 5/8 |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Зажим заготовки | ручной |
| Мощность двигателя, кВт | 1,5 кВт, 3-ёх фазный |
| Габариты упаковки (ДхШхВ), мм | 2212х1080х1220 |
| Вес (нетто), кг | 466 |
| Вес (брутто), кг | 520 |
Комплектация и особенности
Конструктивные особенности:

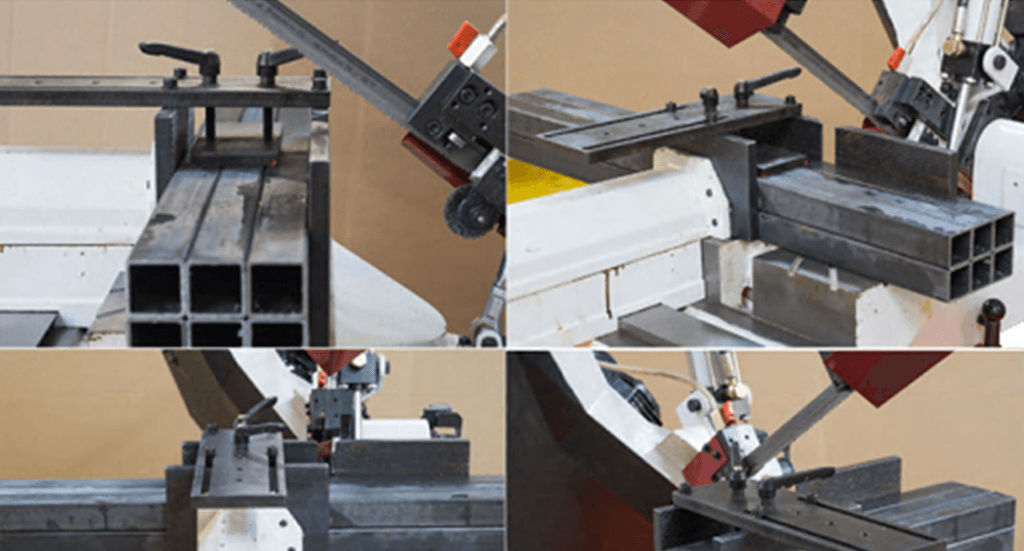

 | Дополнительный прижим для пакетной резки для BS-1018T. Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
 | Пульт + направляющие станка |

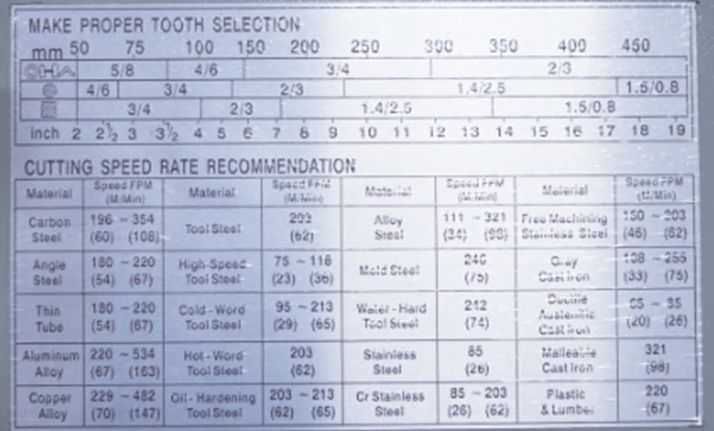

 | Таблица скорости резания и подбора шага зубьев |

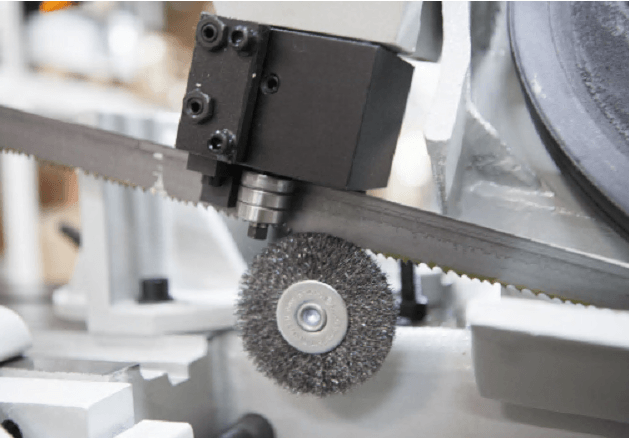

 | Механическая дисковая щётка (приводимая в движение от движения полотна). Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |

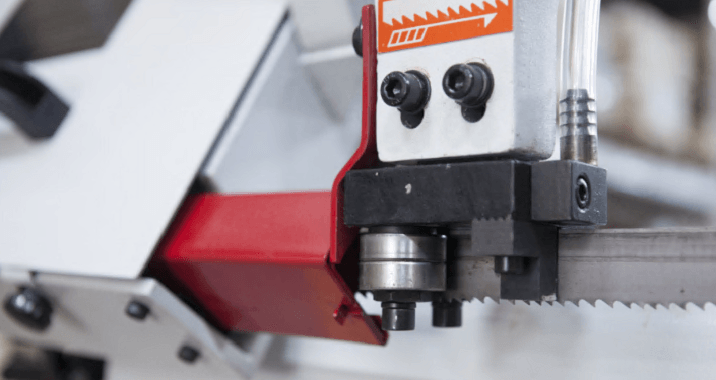

 | Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна. |

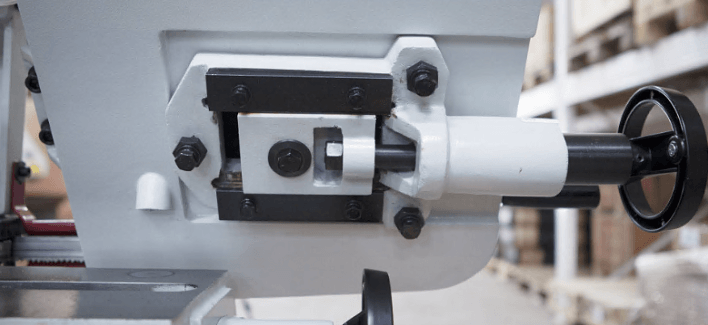

 | Механическое натяжение полотна |

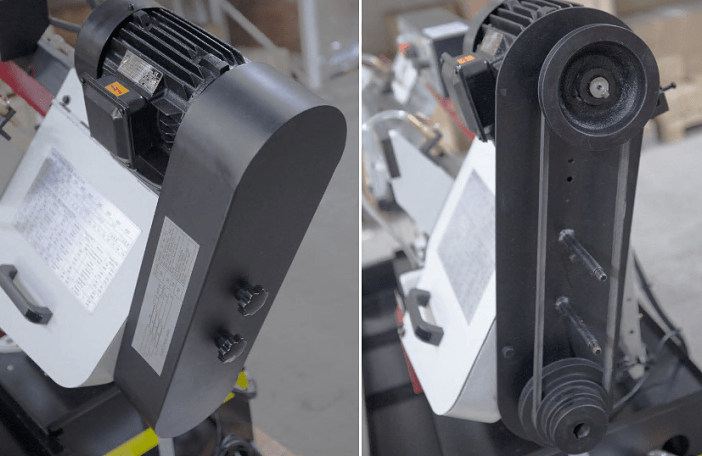

 | Привод - клиноременная передача |
 | Датчик выключения станка в нижнем положении пильной рамы |

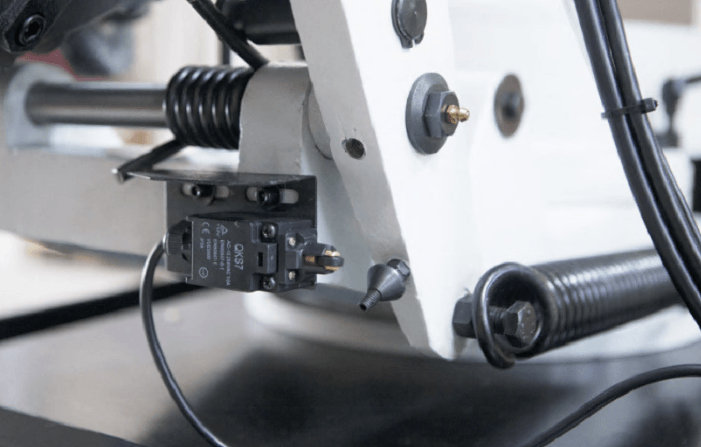

 | Предохранительный датчик при поднятой крышке рамы (фото №1) |
 | Предохранительный датчик при поднятой крышке рамы (фото №2) |

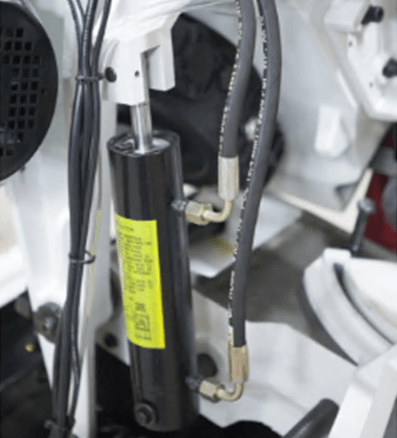

 | Гидравлический демпфер регулирующий и снижающий скорость опускания рамы |
Оснастка
Доставка
Масса брутто, кг: 520
Габариты в упаковке ДхШхВ, мм: 2212x1080x1220
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
