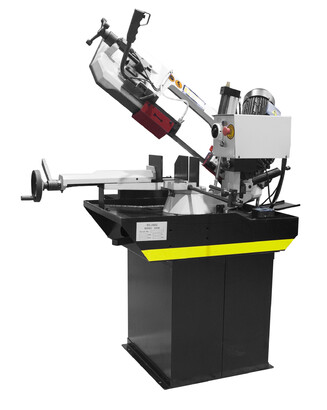

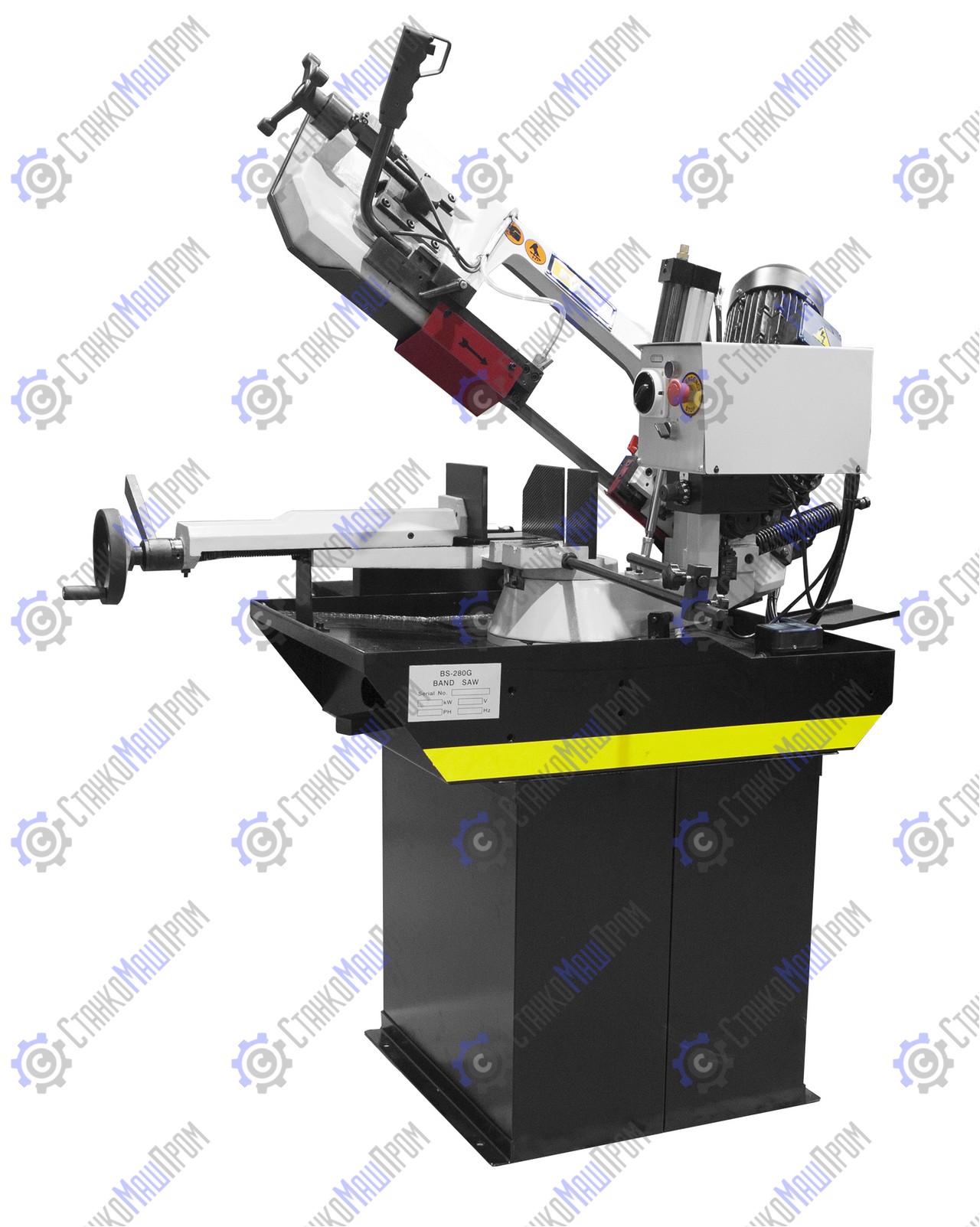

Станок ленточнопильный STALEX BS-280G
Описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Гидравлическая система снабжена электромагнитным клапаном.
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Характеристики
| Диаметр пиления, мм | 220 |
| Скорость резания, м/мин | 40 – 80 |
| Максимальный.размер круглого профиля, мм | 220 (+90°); 160 (+45°); 110 (+60°) |
| Максимальный.размер прямоугольного профиля, мм | 250x155 (+90°); 160х110 (+45°); 80x95 (+60°) |
| Размеры полотна, мм | 27х0,9х2450 |
| Мощность двигателя, кВт | 1,1 |
| Габариты упаковки (ДхШхВ), мм | 1330х800х1050 - пила; 670х400х620 - стойка |
| Вес (нетто), кг | 254 |
| Вес (брутто), кг | 287 |
Комплектация и особенности
Конструктивные особенности:

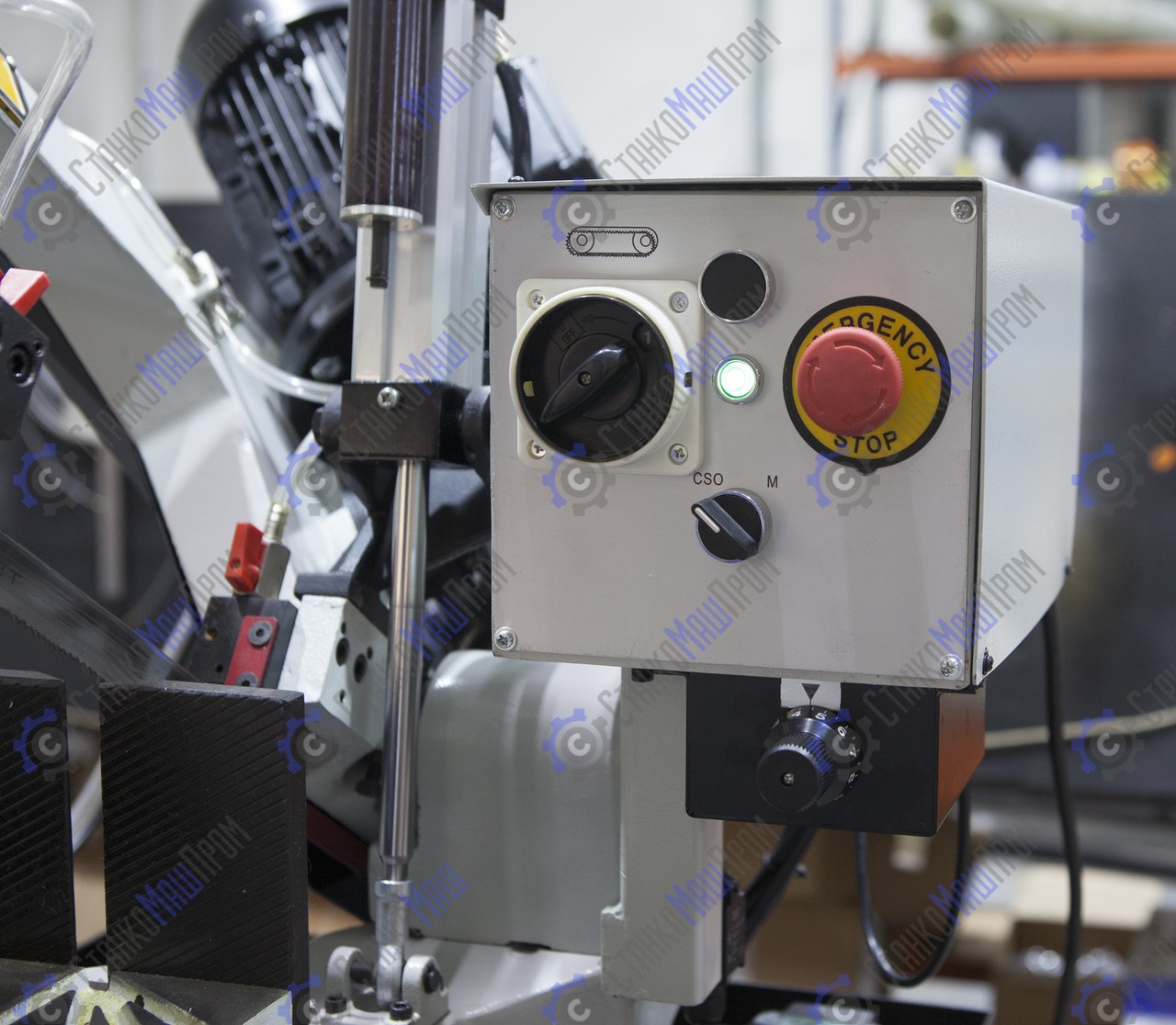

 | Панель управления:
|

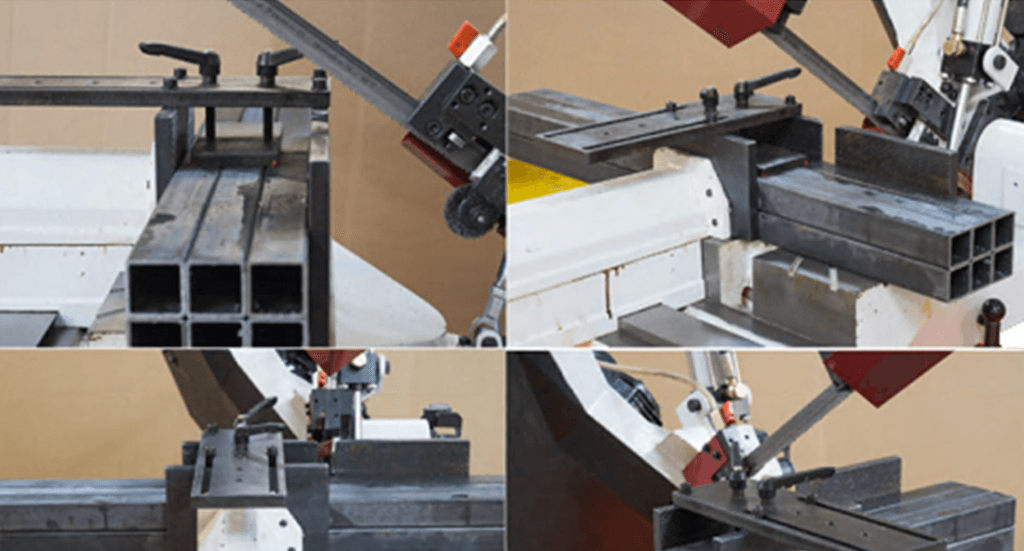

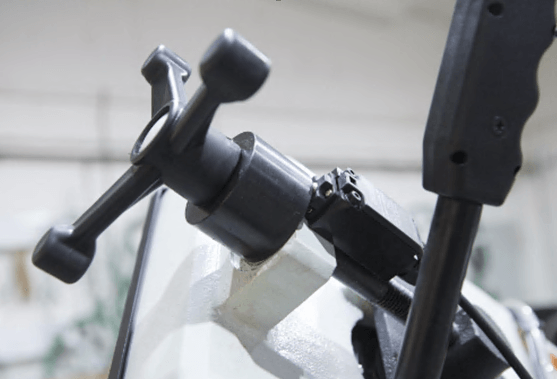

 | Дополнительный прижим для пакетной резки для BS-280G. Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |

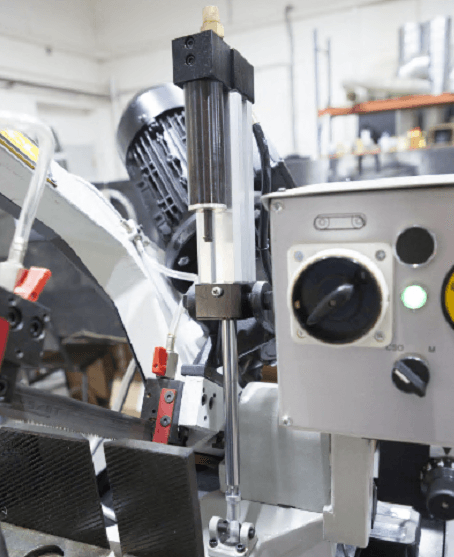

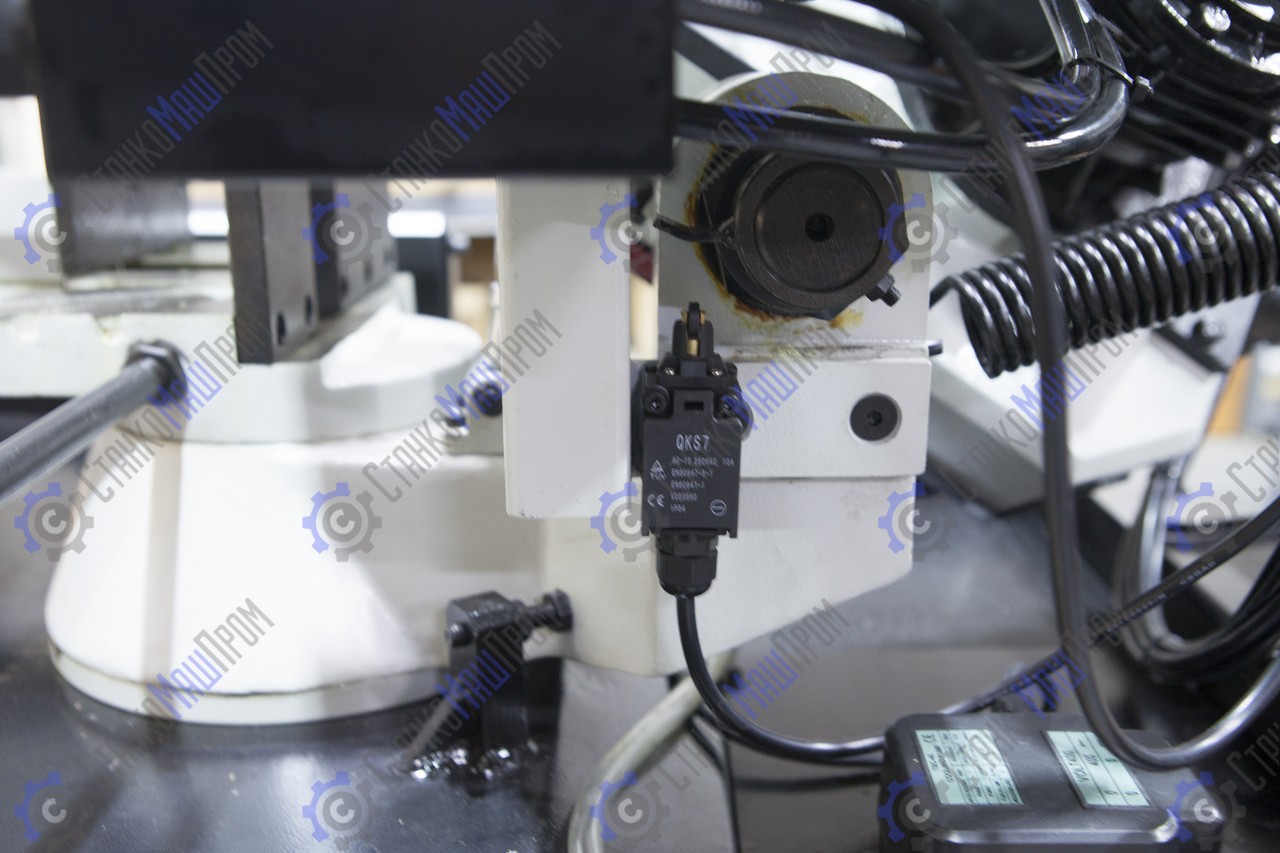

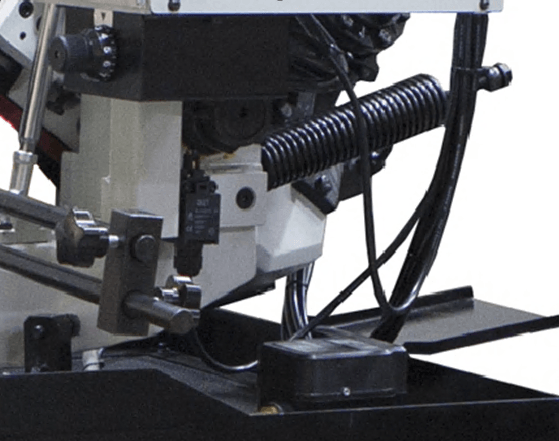

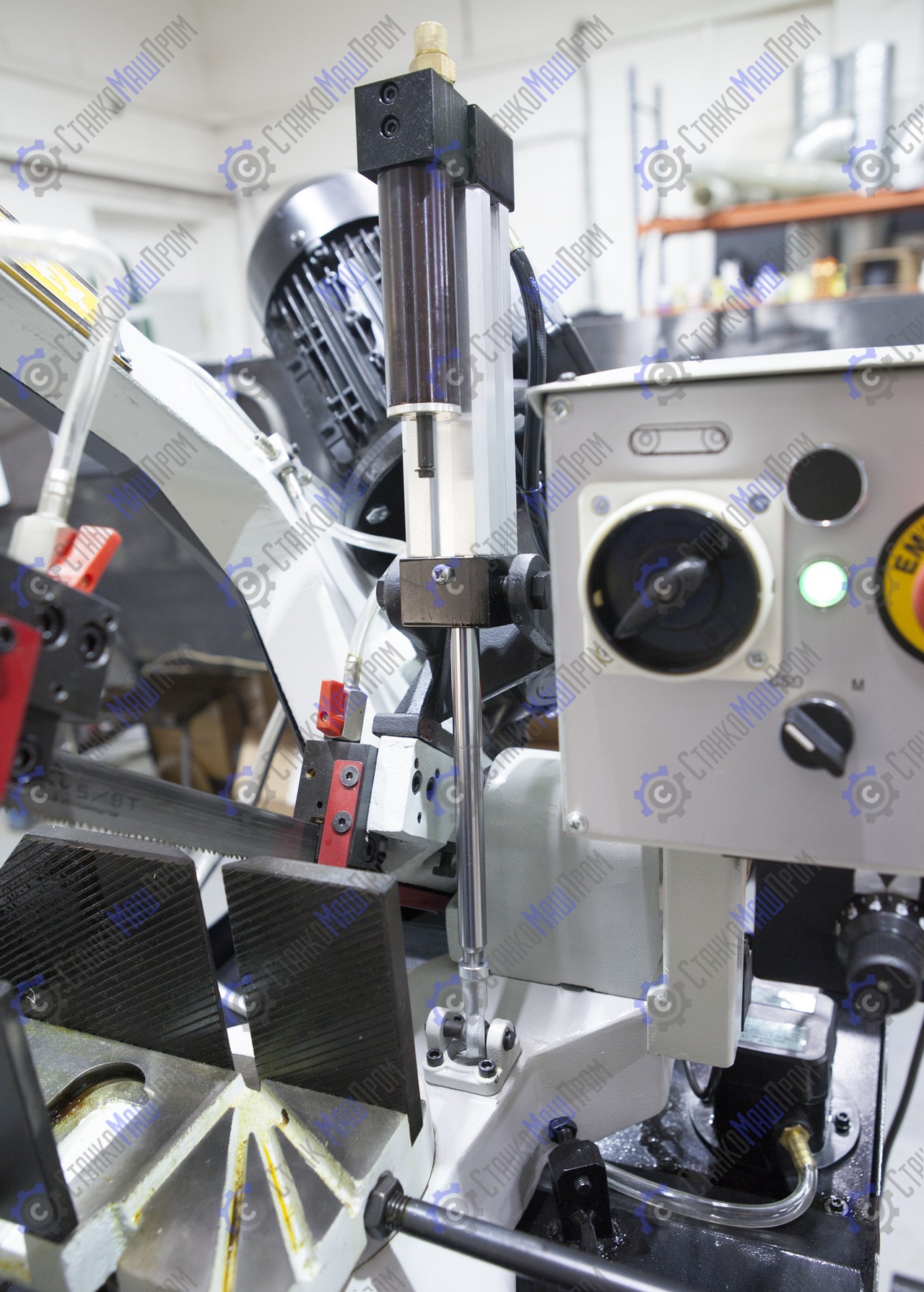

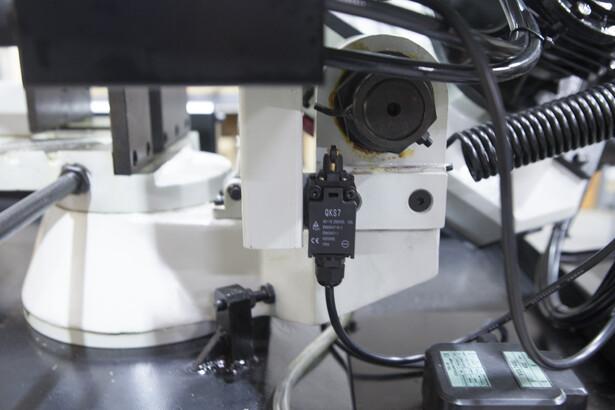

 | На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Регулировка гидроцилиндра производится маховиком плавной регулировки скорости опускания рамы (подвод и рабочий ход – инвентор, размещён под панелью управления). Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку). |

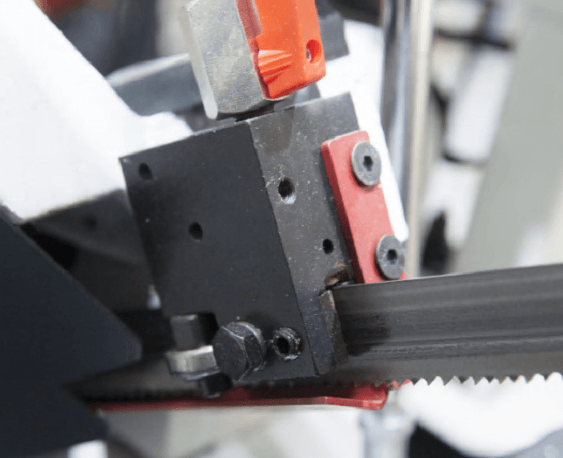

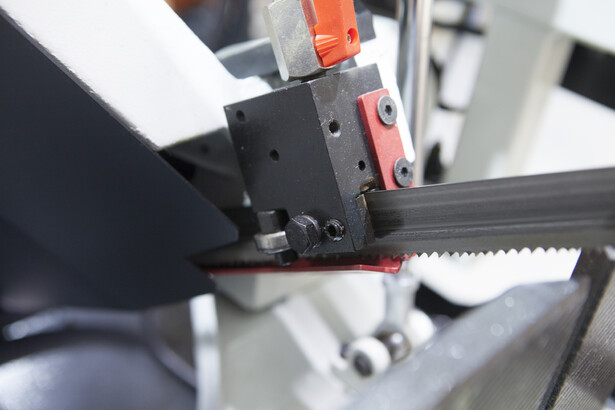

 | Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. |

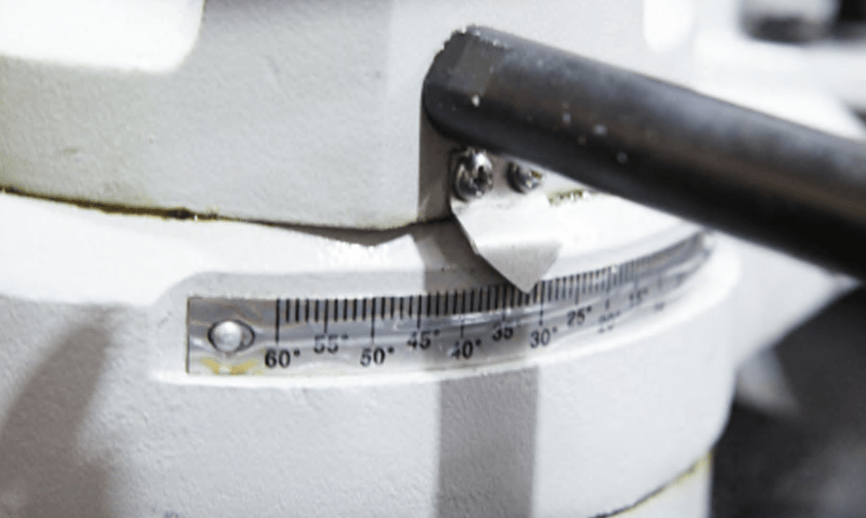

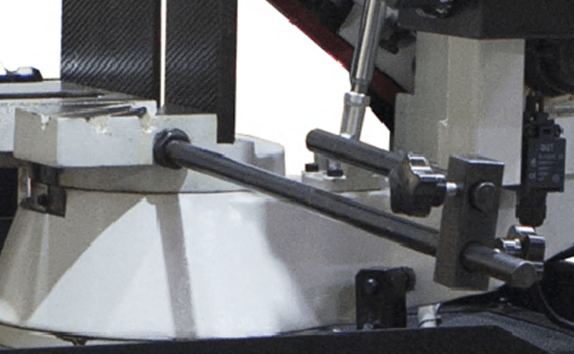

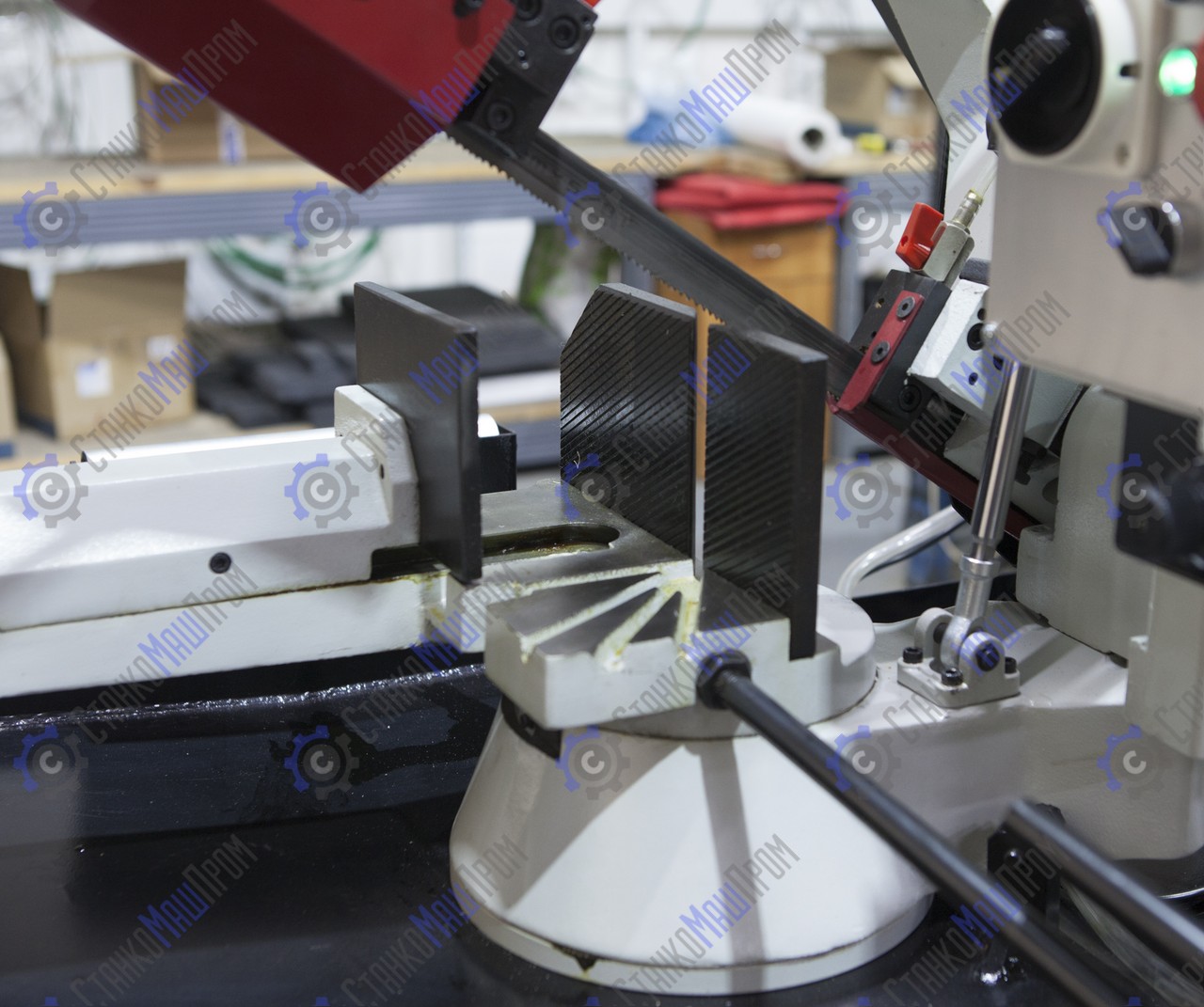

 | Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60º по шкале. |

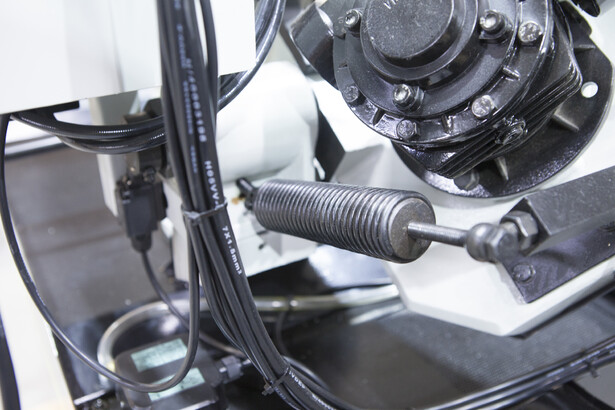

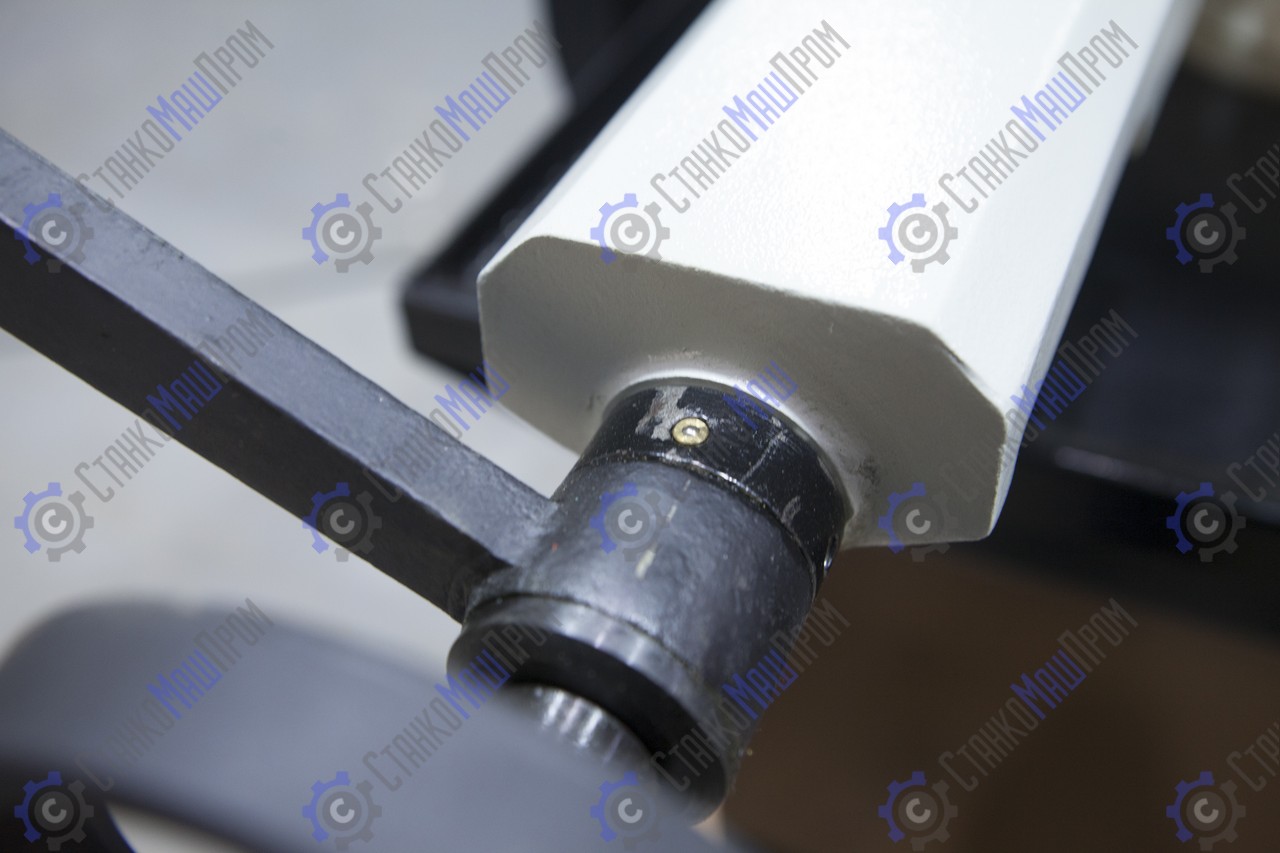

 | Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки). |

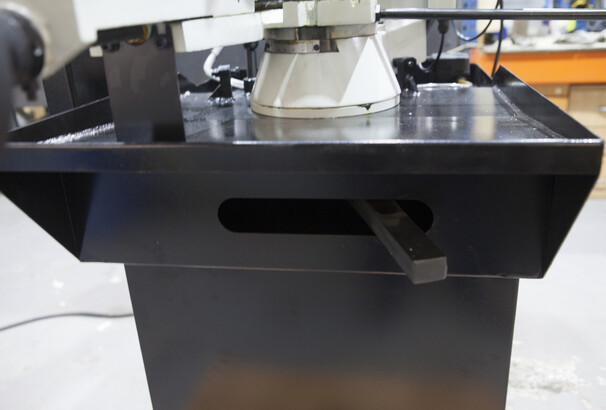

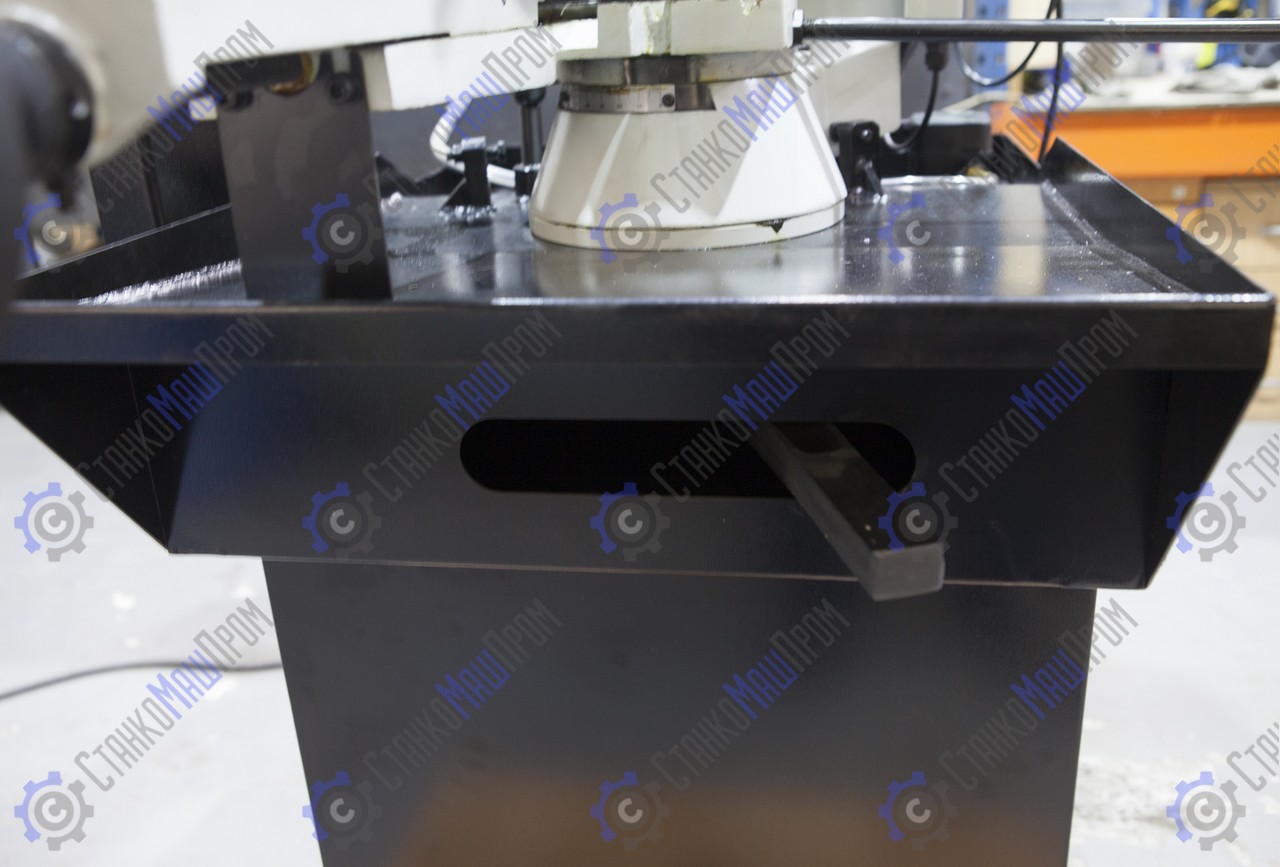

 | Панель управления Маховик плавной регулировки скорости опускания рамы Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр с электромагнитным клапаном Мерный упор 500 мм Рычаг фиксации поворота рамы |

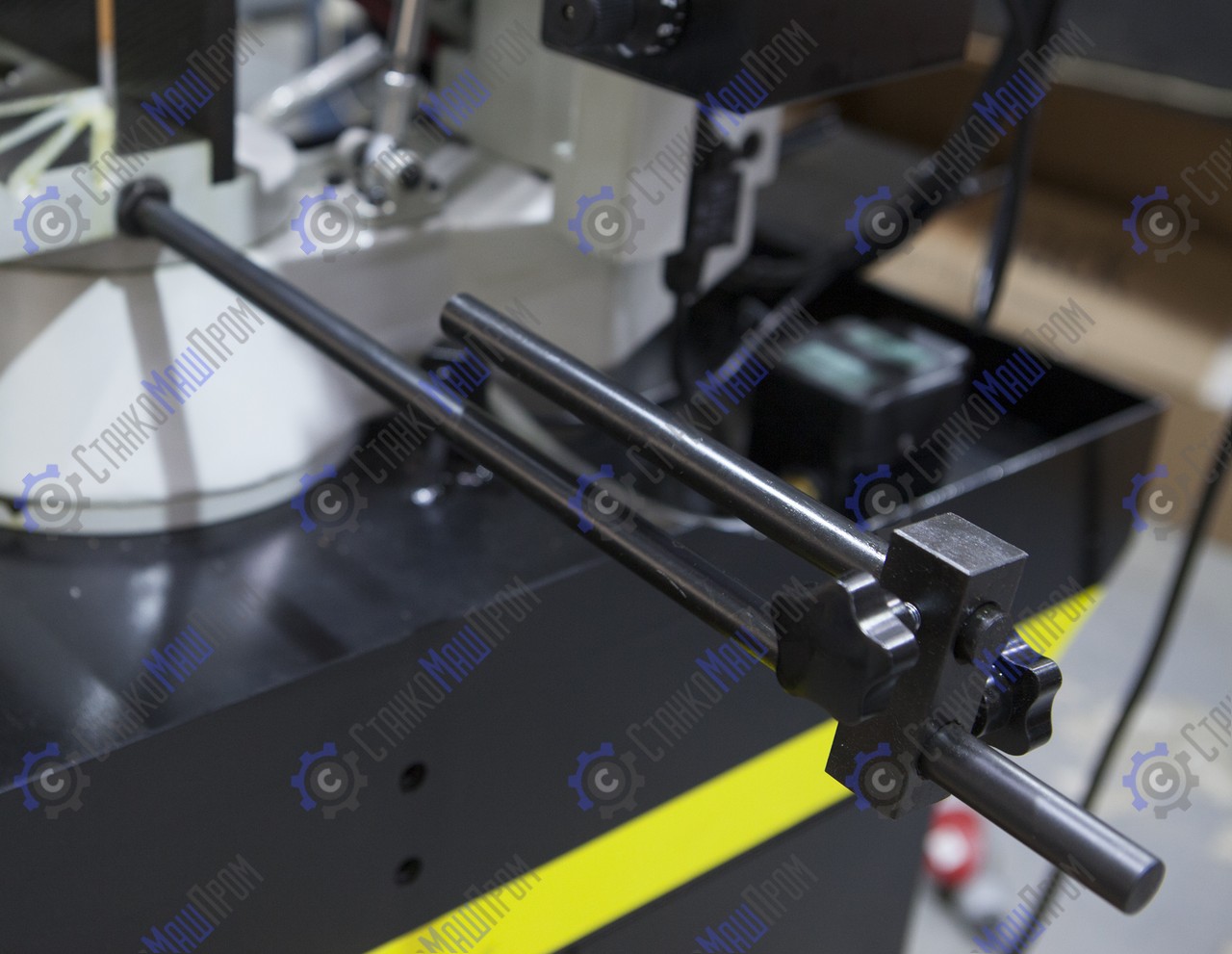

 | Мерный упор 500 мм |

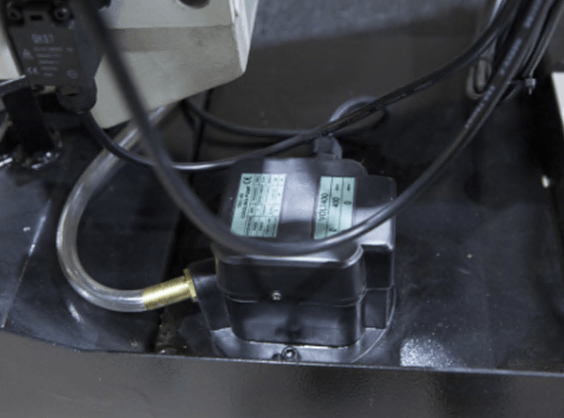

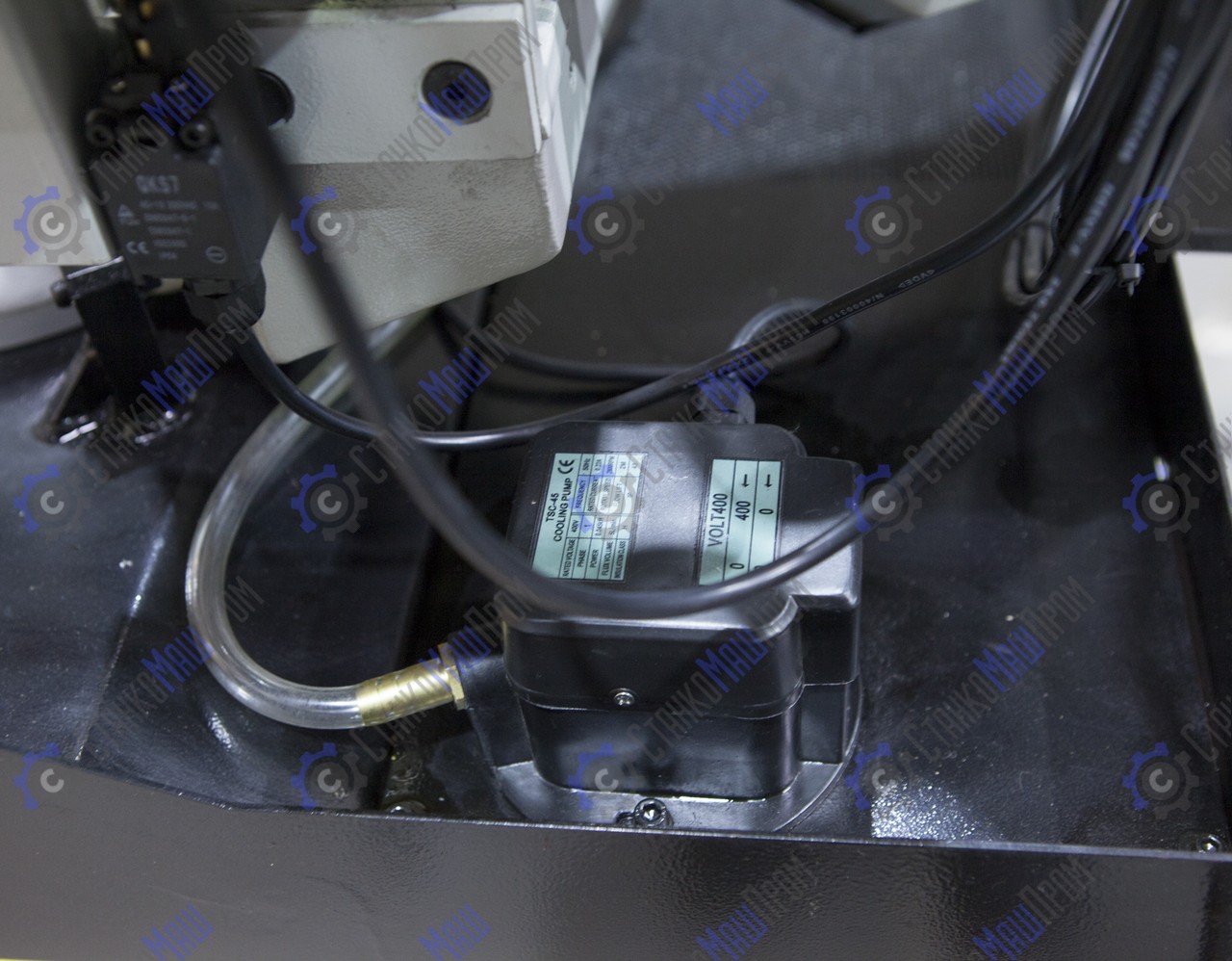

 | Помпа СОЖ |

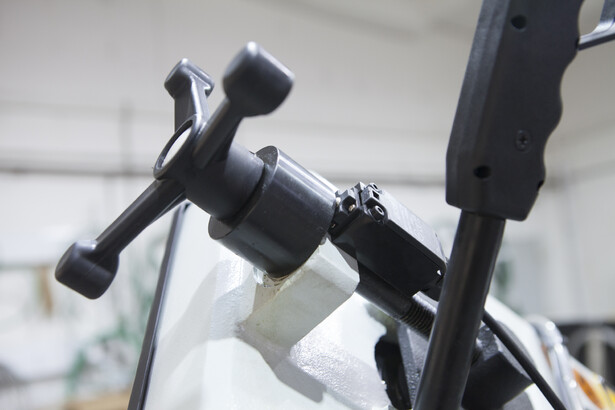

 | Маховик ручного натяжения ленты |

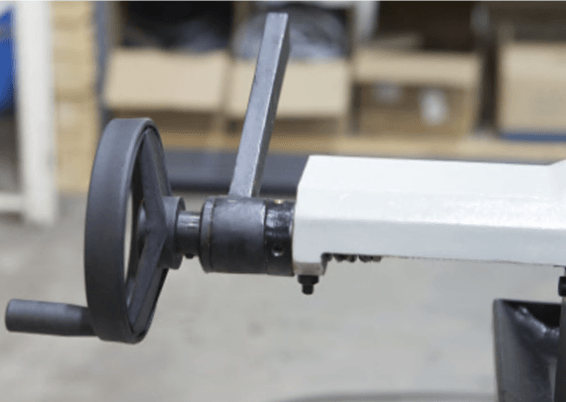

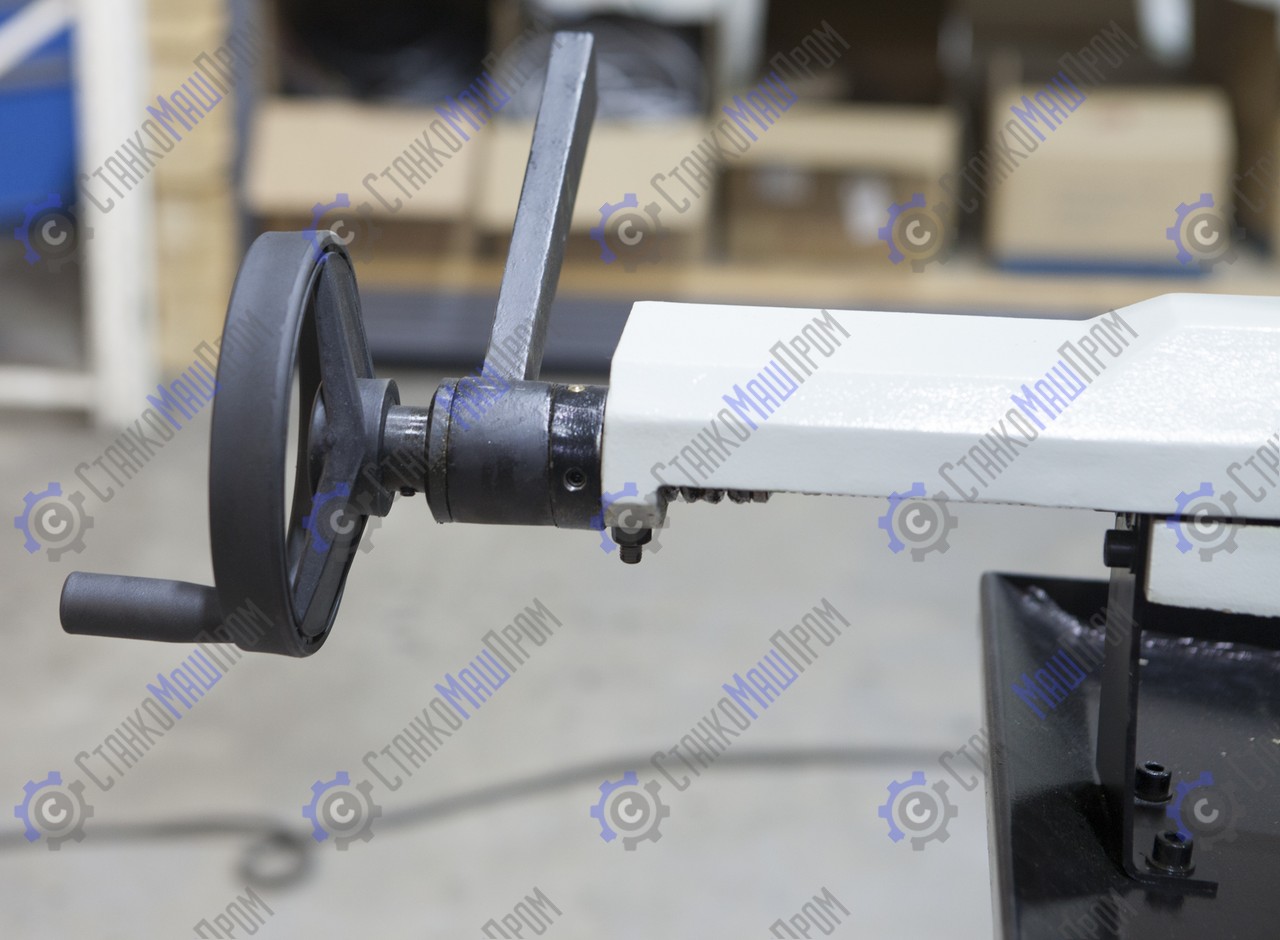

 | Маховик тисков и рычаг быстрой доводки |

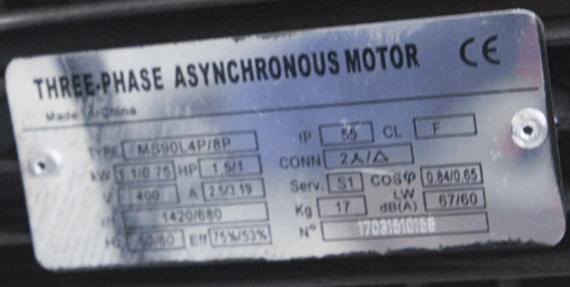

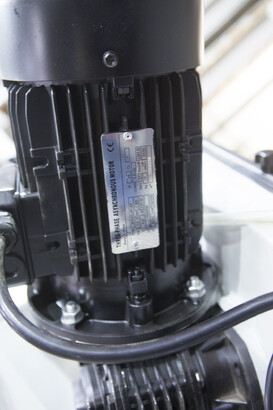

 | Шильдик мотора |

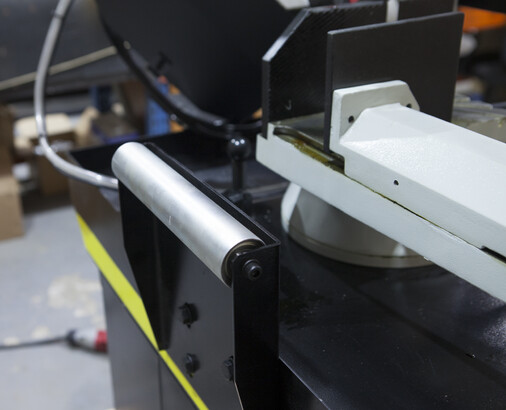

 | В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам. |
Комплектация:
- Поворотный стол с возможность поворота 0°…+45°…+60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и доводчиком
- Скорость вращения пилы, фиксированная 40,80 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
