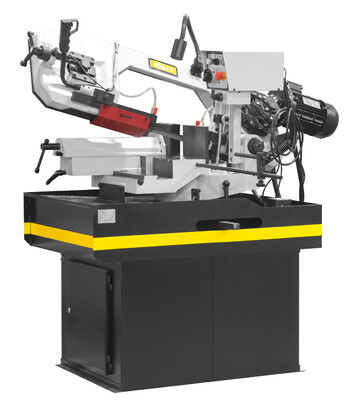

Описание

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-315GD позволяет делать распилы заготовок диаметром до 255мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Режущий инструмент – ленточная пила, сваренная в кольцо. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет регулировать/подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

Используя данную модель, имеющую тиски для резки под углом, поворачивается рама, а не заготовка. Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.

Процесс пиления:

Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
Регулировка угла поворота вдоль шкалы
Регулируемая подача СОЖ в зону резания
Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Основные элементы станка:

Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
Тиски механические с ручным зажимом
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

Характеристики

Диаметр пиления, мм	255
Скорость резания, м/мин	40 - 80
Максимальный.размер круглого профиля, мм	255 (+90°); 230 (-45°); 230 (+45°); 150 (+60°)
Максимальный.размер прямоугольного профиля, мм	315x190 (+90°); 210х190 (-45°); 210х190 (+45°); 130х150 (+60°)
Размеры полотна, мм	27х0,9х2825
Привод	зубчатый
Подача пильной рамы	собственный вес с гидрорегулировкой
Зажим заготовки	ручной
Высота от пола до основания тисков, мм	960
Мощность двигателя, кВт	0,75/1,1 кВт. (3-х фазный)
Габариты упаковки (ДхШхВ), мм	1630х870х970 - пила; 720х560х600 - стойка
Вес (нетто), кг	350
Вес (брутто), кг	390

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

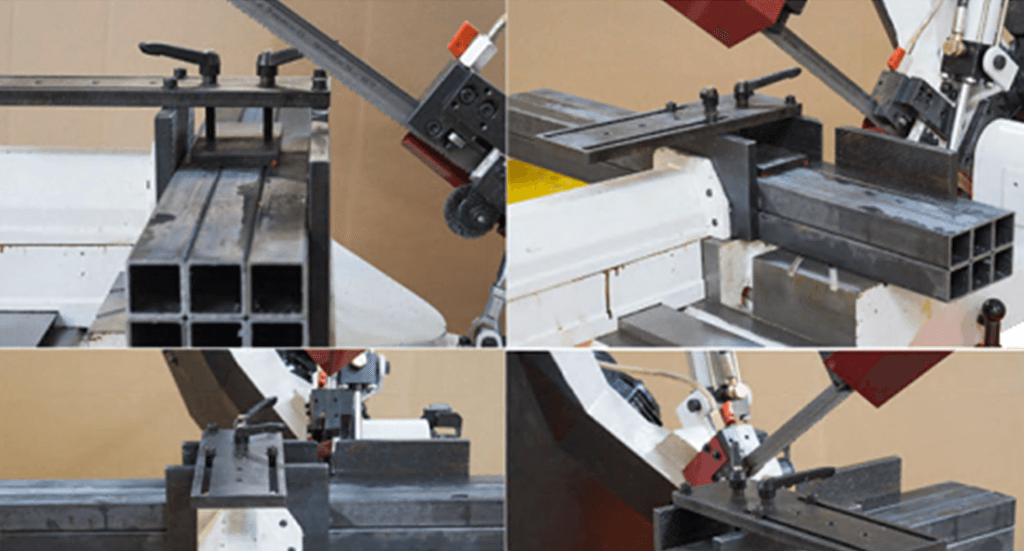

	Дополнительный прижим для пакетной резки для BS-315G (D). Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

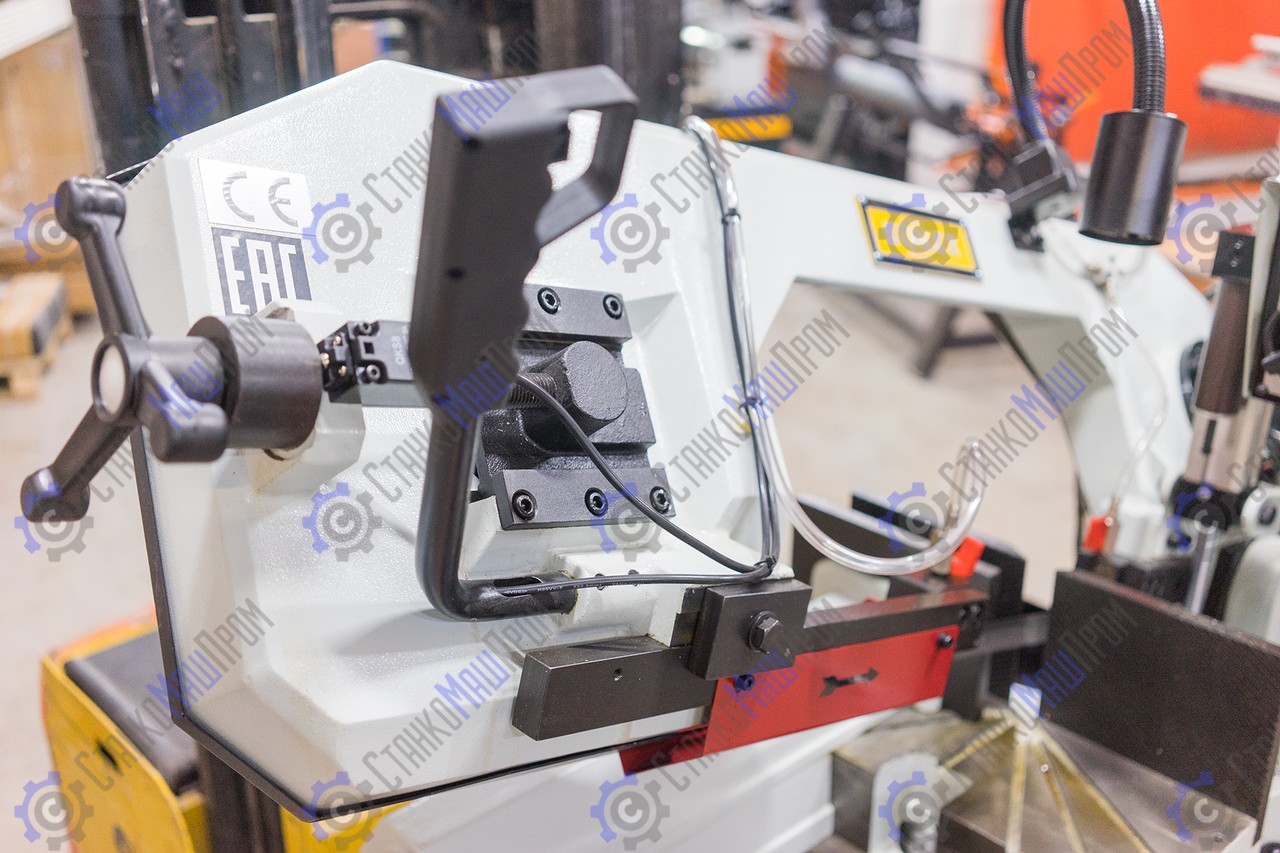

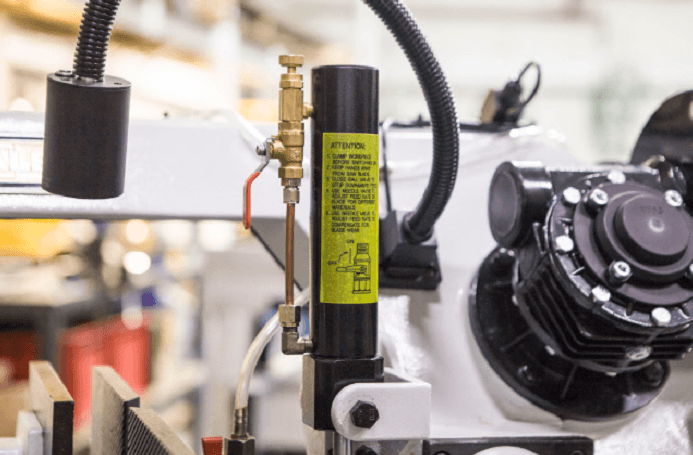

	На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

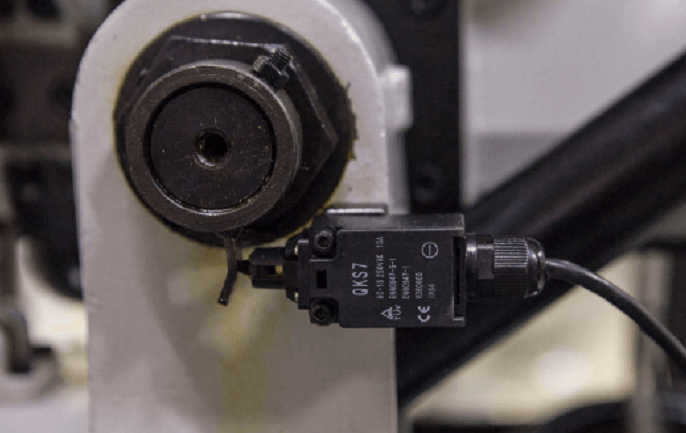

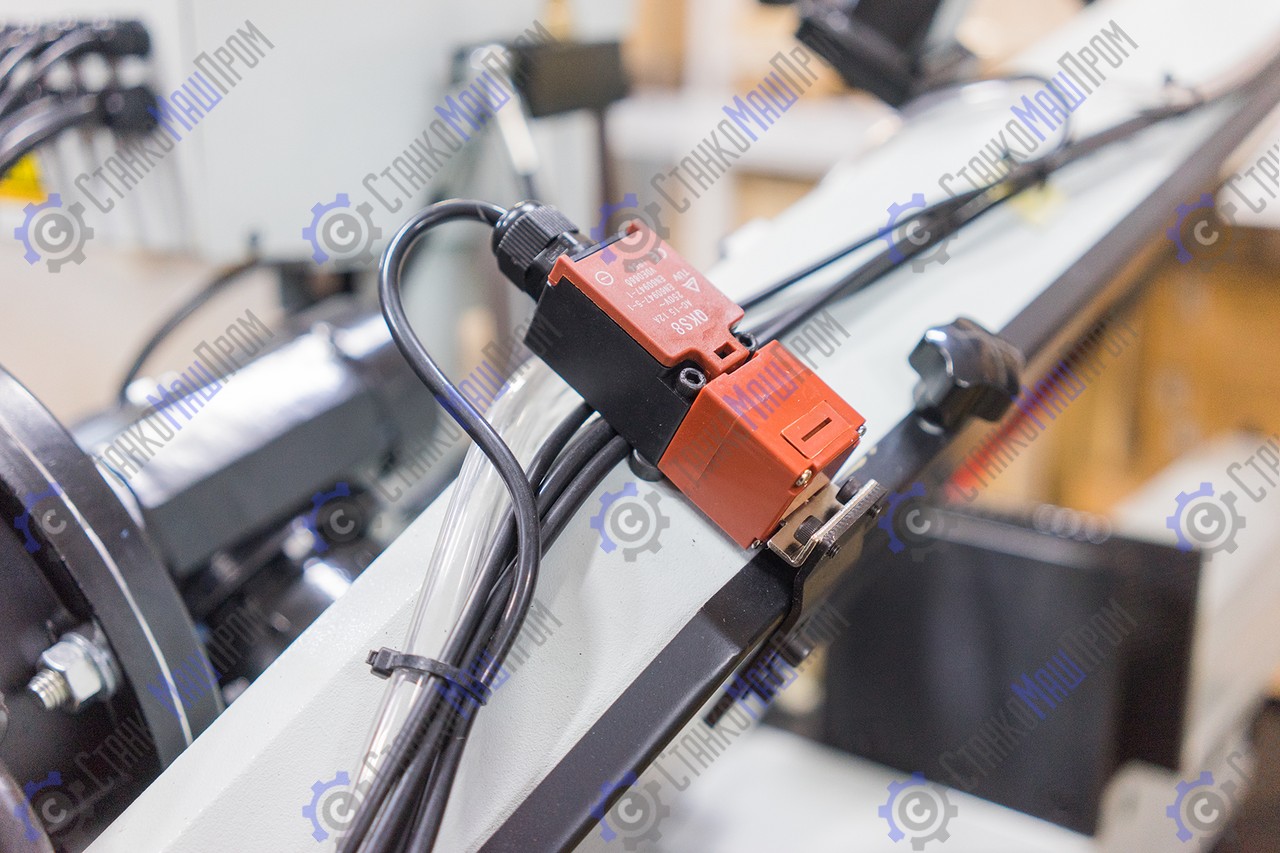

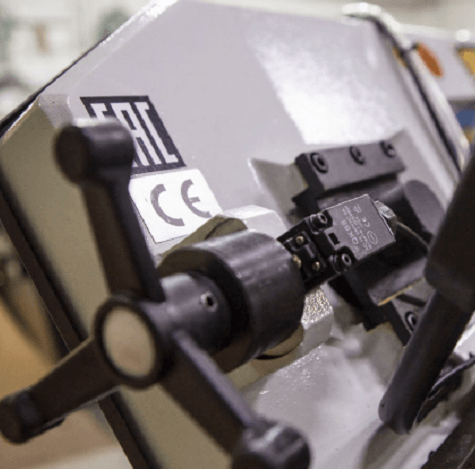

	Датчик регулировки и отключения станка при опускании пильной рамы в нижнее положение.

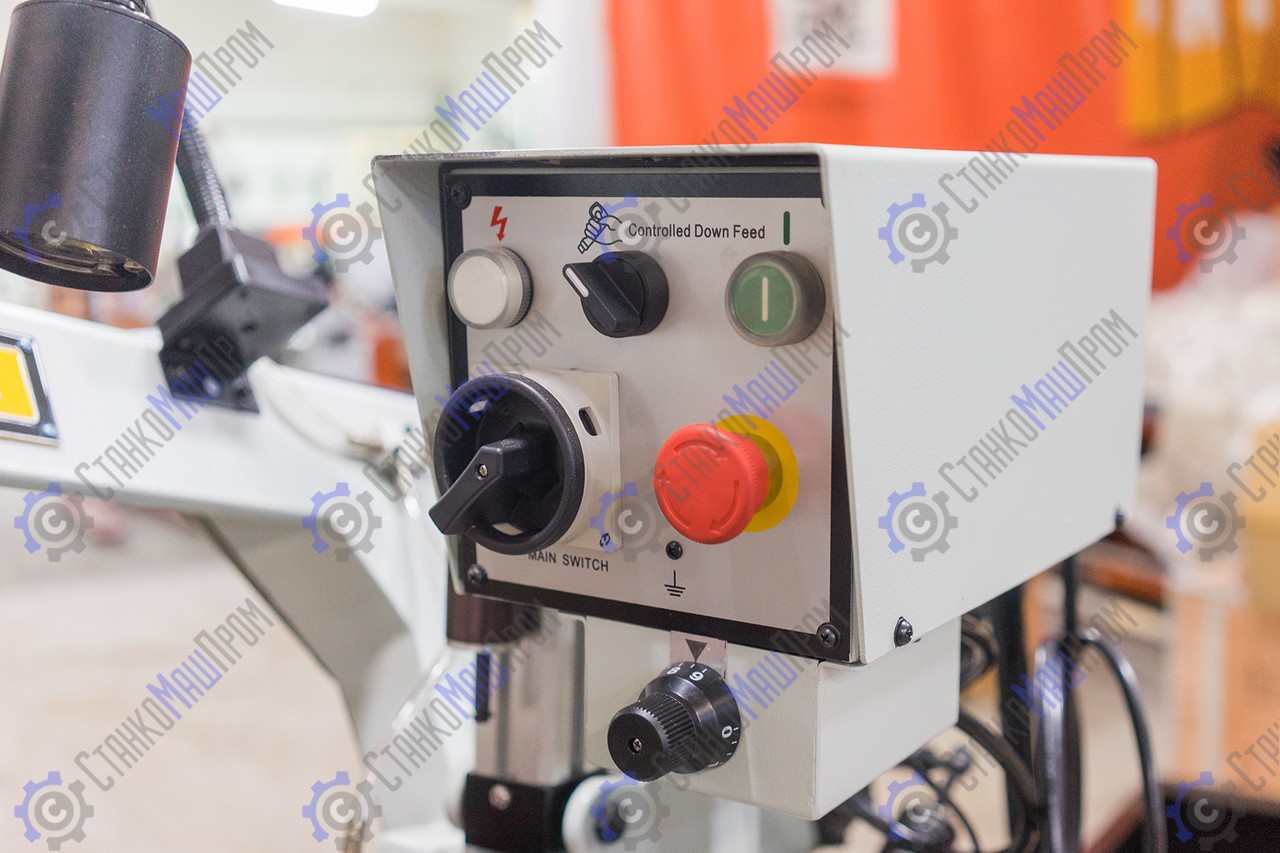

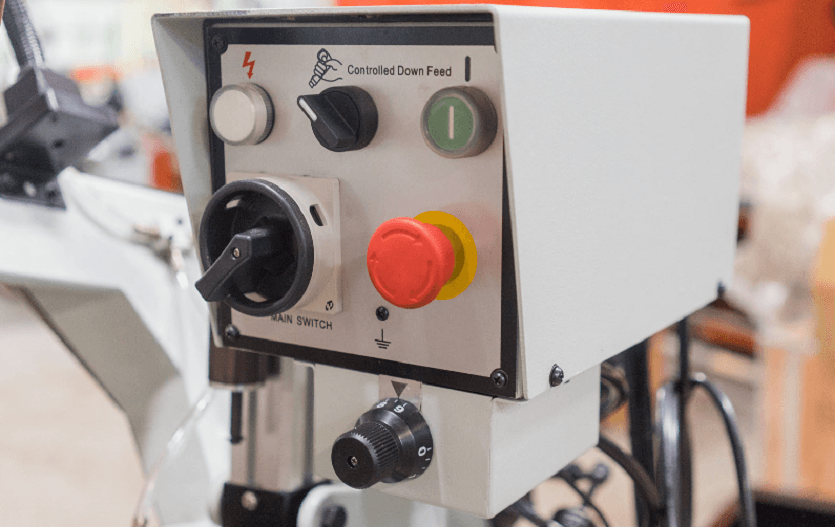

	Панель управления

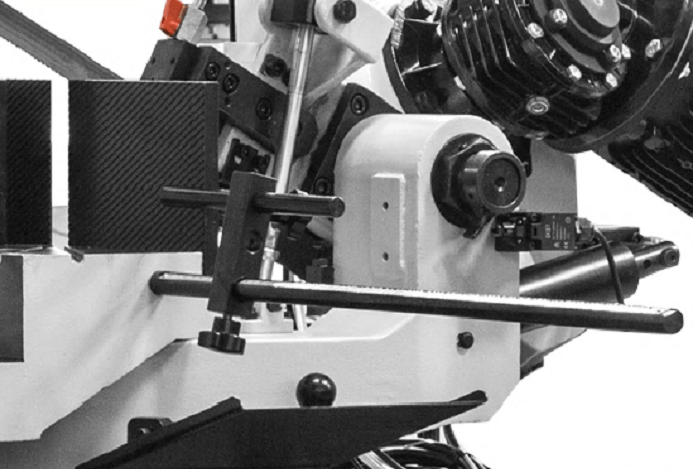

	Мерный упор 500 мм
	Жёсткая литая рама станка гасит вибрации.

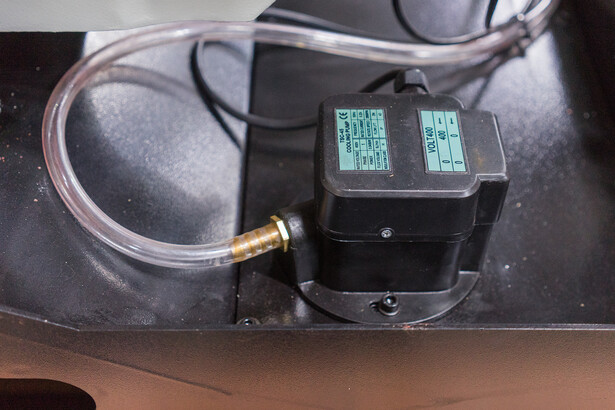

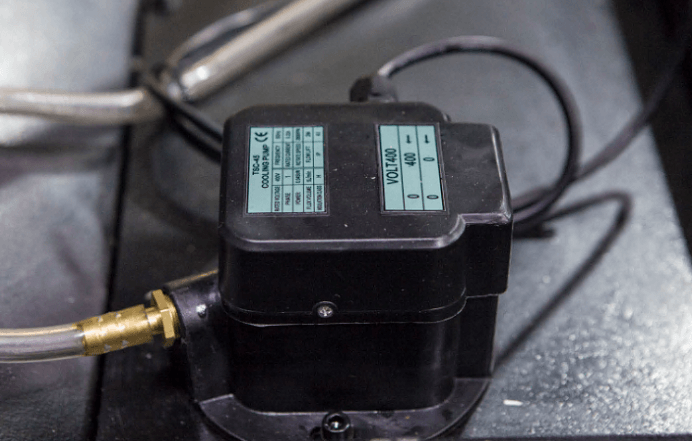

	Помпа для подачи СОЖ

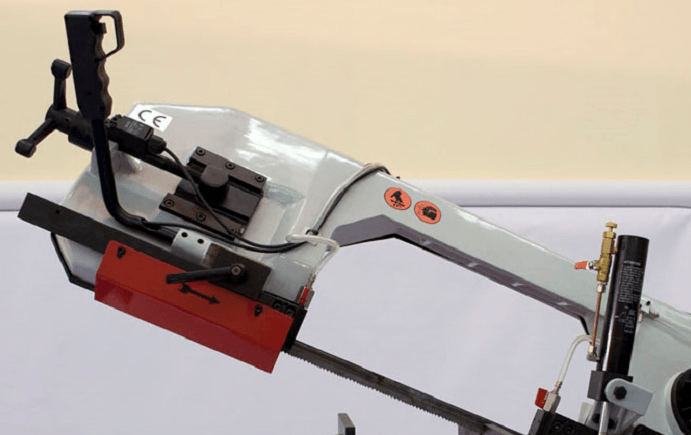

	Подвижная направляющая, зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания.

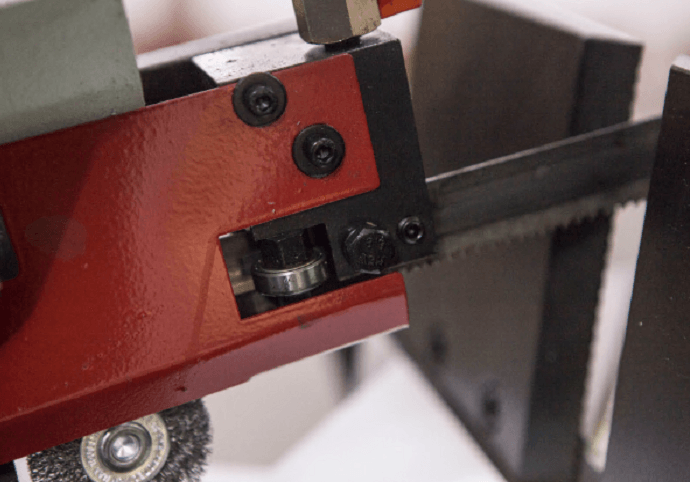

	Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
	Лампа освещения в стандартной комплектации

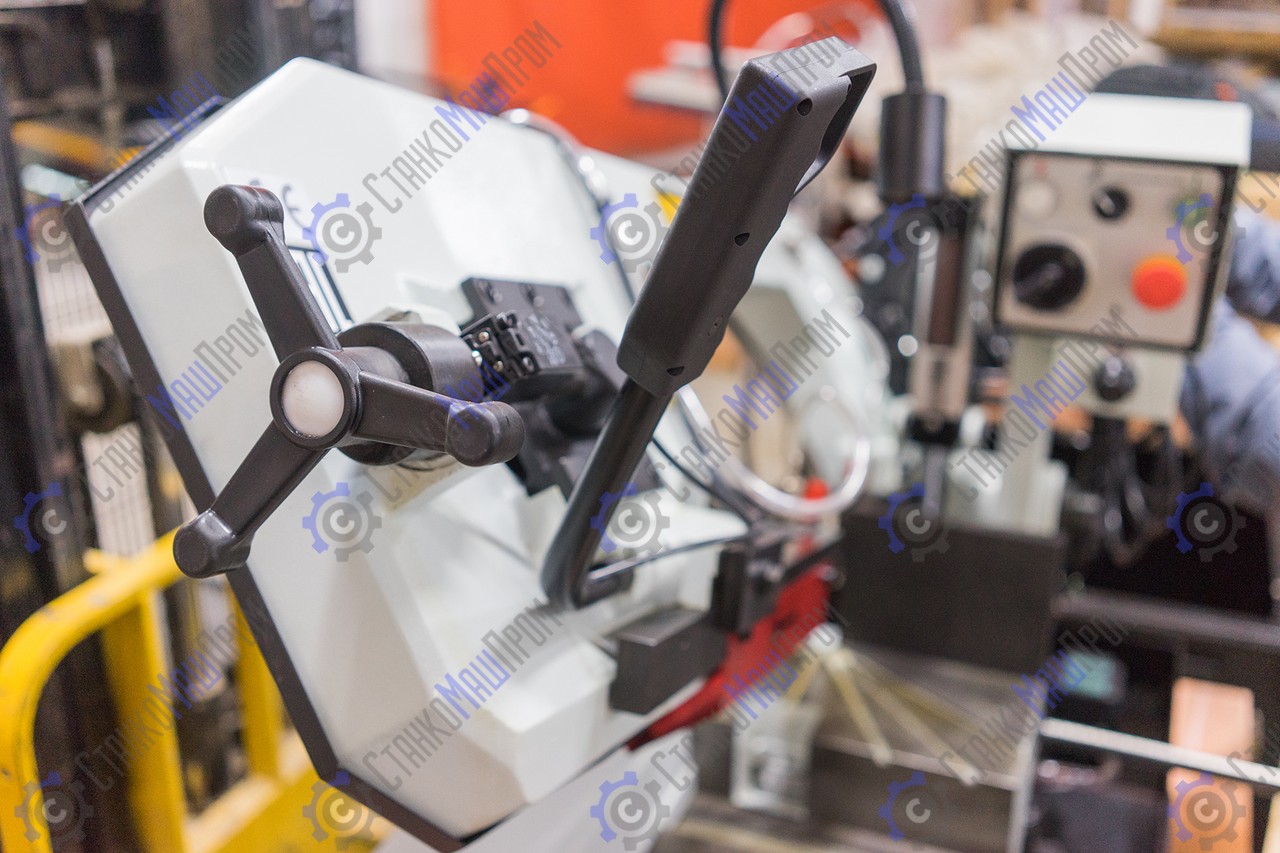

	Механическое натяжение полотна

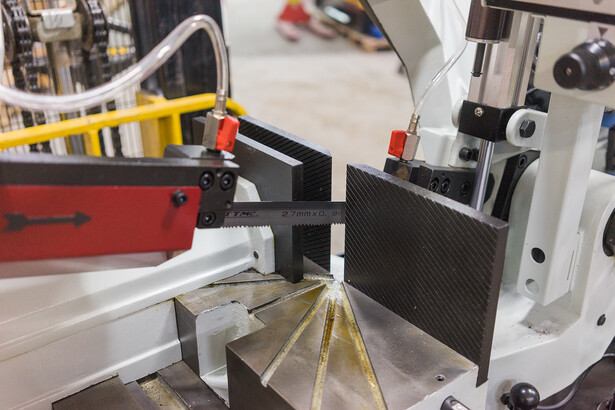

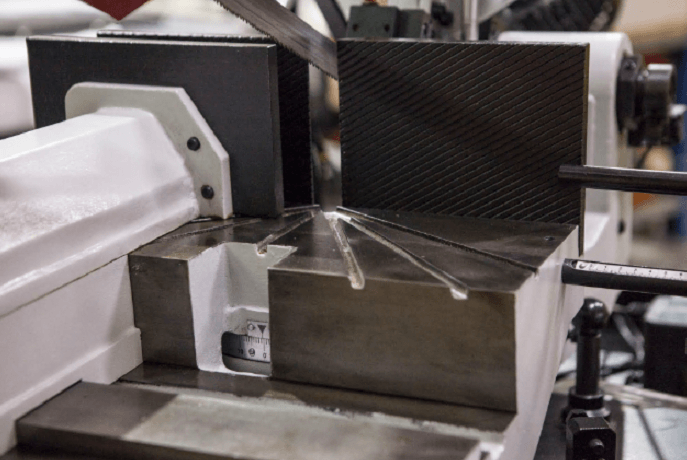

	Механические тиски, поворотный стол с возможностью поворота -45°… 0°…+45°…+60º по шкале.

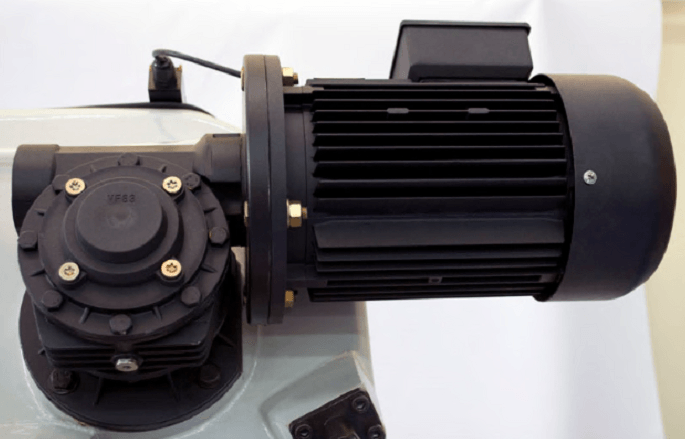

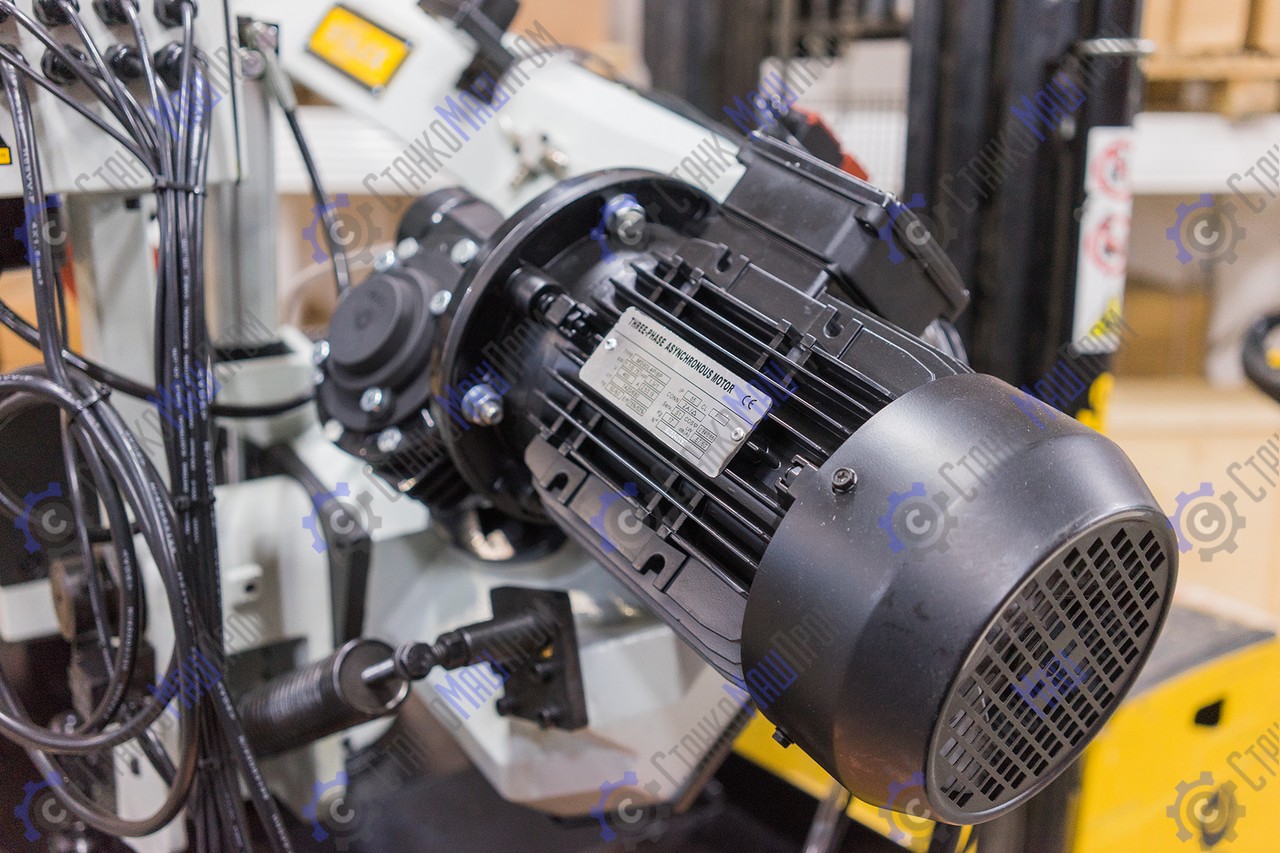

	Зубчатый привод: скорость вращения полотна - 40 – 80 м/мин (2 скоростных режима). Главный двигатель: 0,75/1,1 кВт. (3-х фазный).

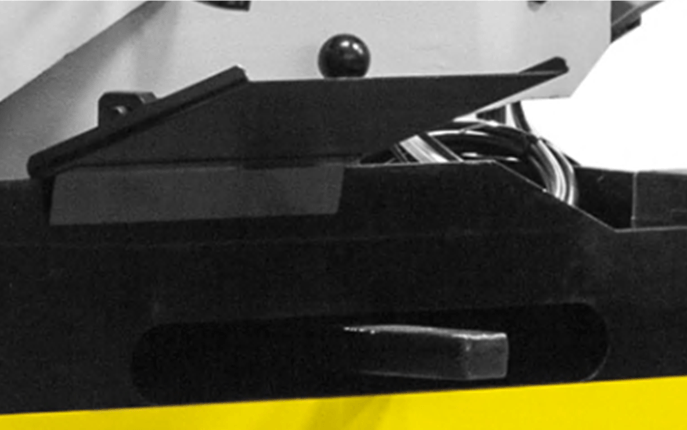

	В стандартной комплектации – лоток для приёма коротких заготовок.
