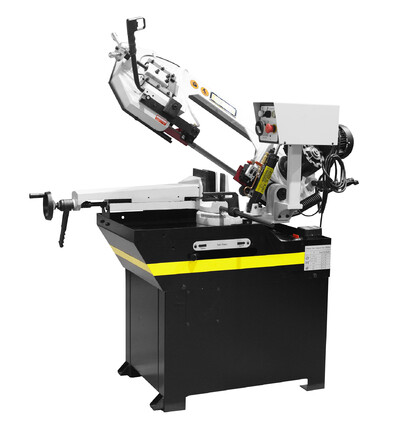

Станок ленточнопильный STALEX BS-712G
Описание
Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 4-х скоростных режимах
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Основные элементы станка:
- Опускание рамы осуществляется под собственным весом
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном
- Быстрый зажим заготовки - тиски с ручным зажимом

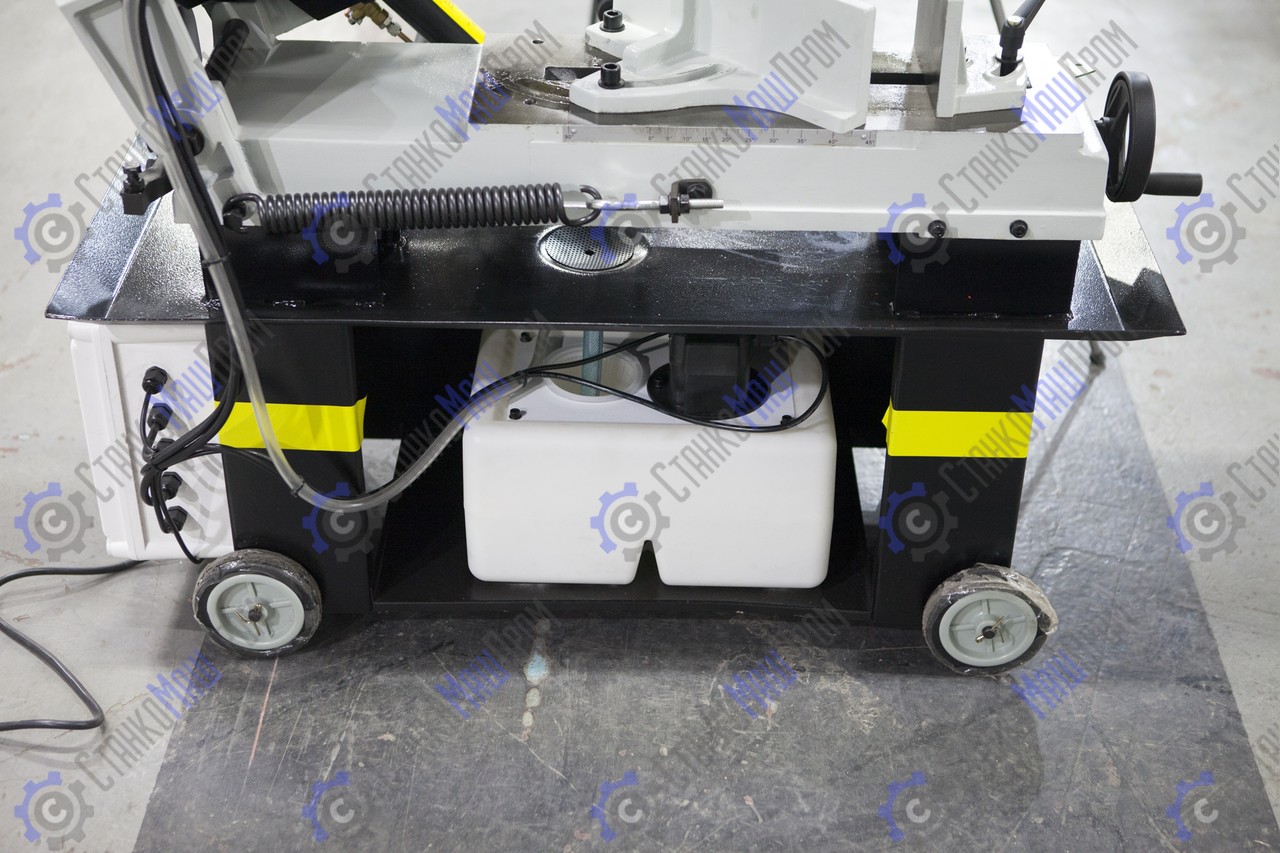

- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
Характеристики
| Резка под углом | 0° до 45° в одну сторону |
| Диаметр пиления, мм | 178 |

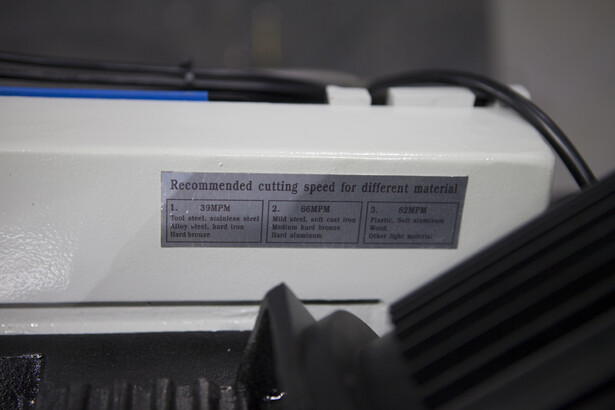

| Скорость вращения полотна, м/мин | 29, 59, 87 |
| Максимальный.размер круглого профиля, мм | 178 (90°); 127 (+45°) |
| Максимальный.размер прямоугольного профиля, мм | 178х305 (90°); 120х115 (+45°) |
| Размеры полотна, мм | 20х0,9х2362 |
| Подача пильной рамы | собственный вес с гидрорегулировкой |
| Режим заготовки | ручной |
| Привод | зубчатый |
| Мощность двигателя, кВт | 750 Вт, (3-фазный) |
| Габариты упаковки (ДхШхВ), мм | 1290х540х1150 |
| Вес (нетто), кг | 170 |
| Вес (брутто), кг | 194 |
Комплектация и особенности
Конструктивные особенности:

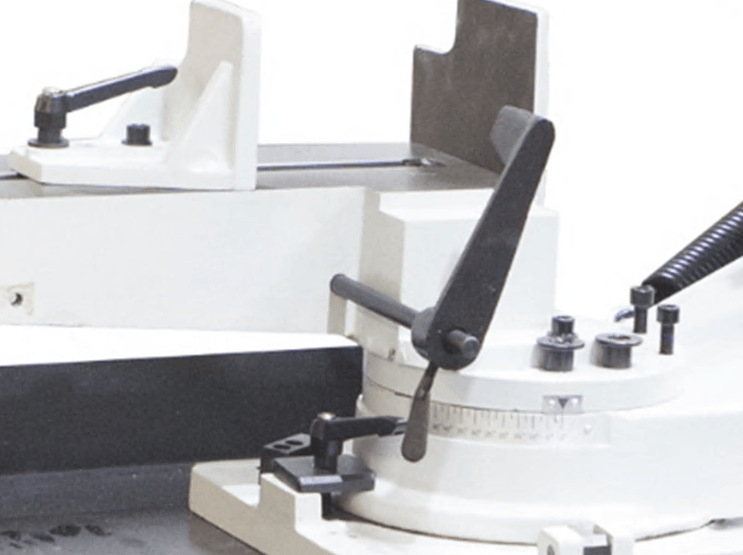

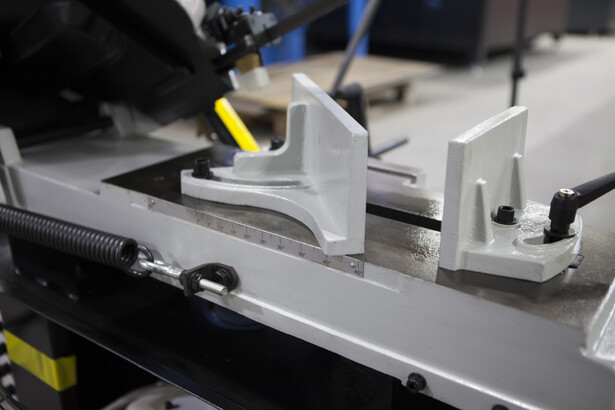

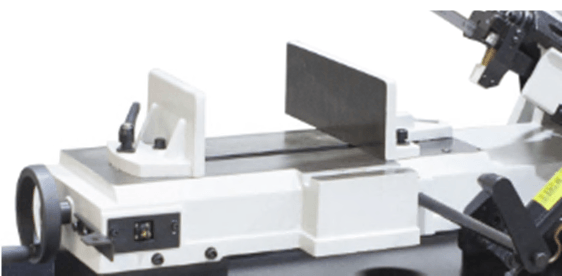

 | Модель имеет поворот губок тисков |

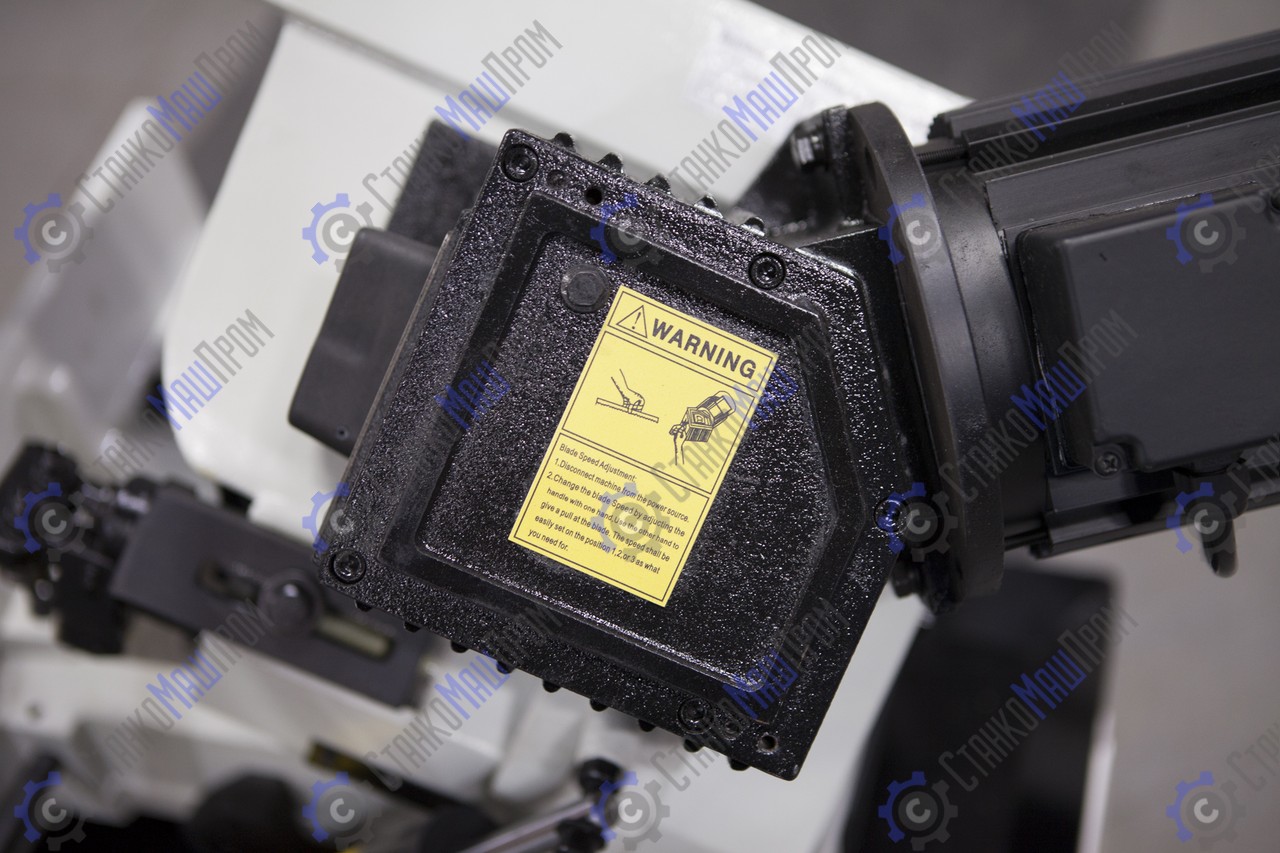

 | Привод зубчатый |

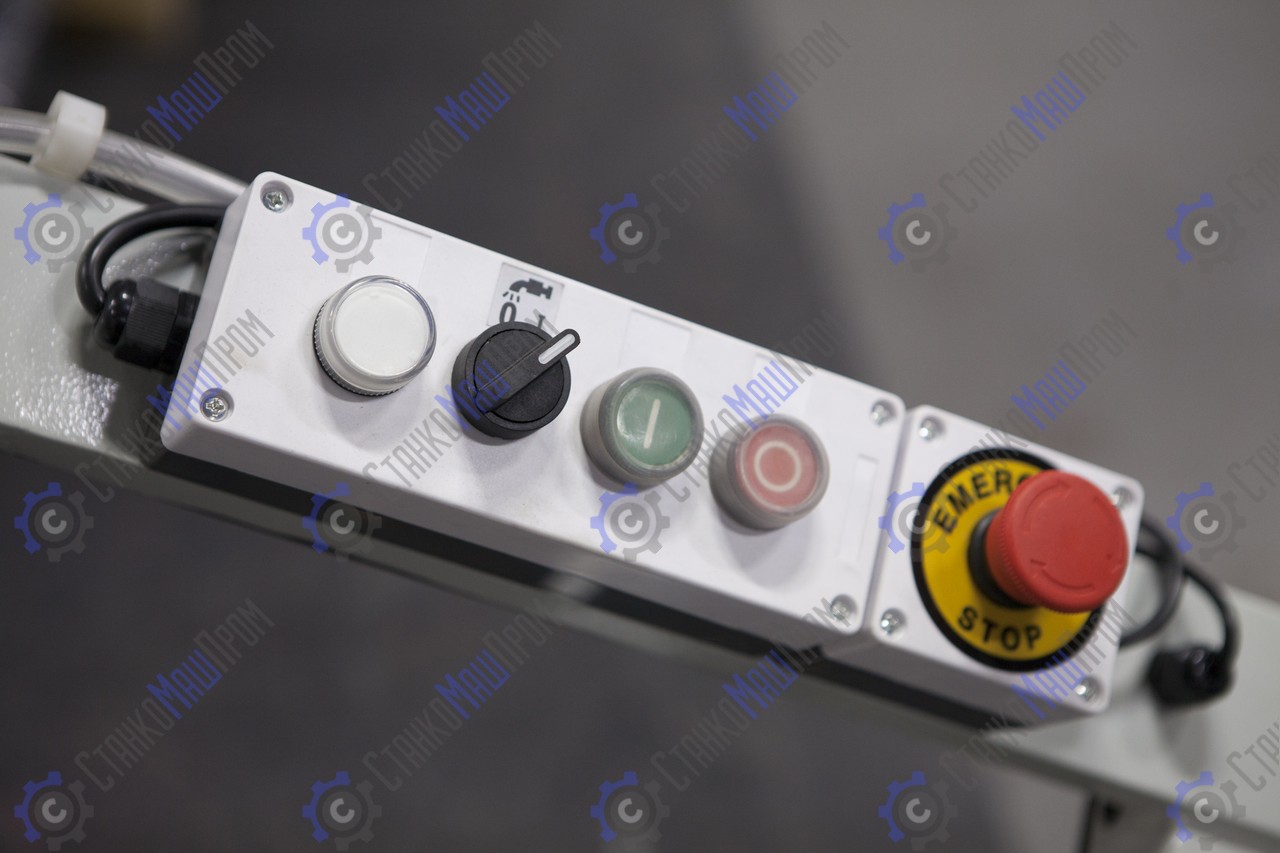

 | Панель управления:
|

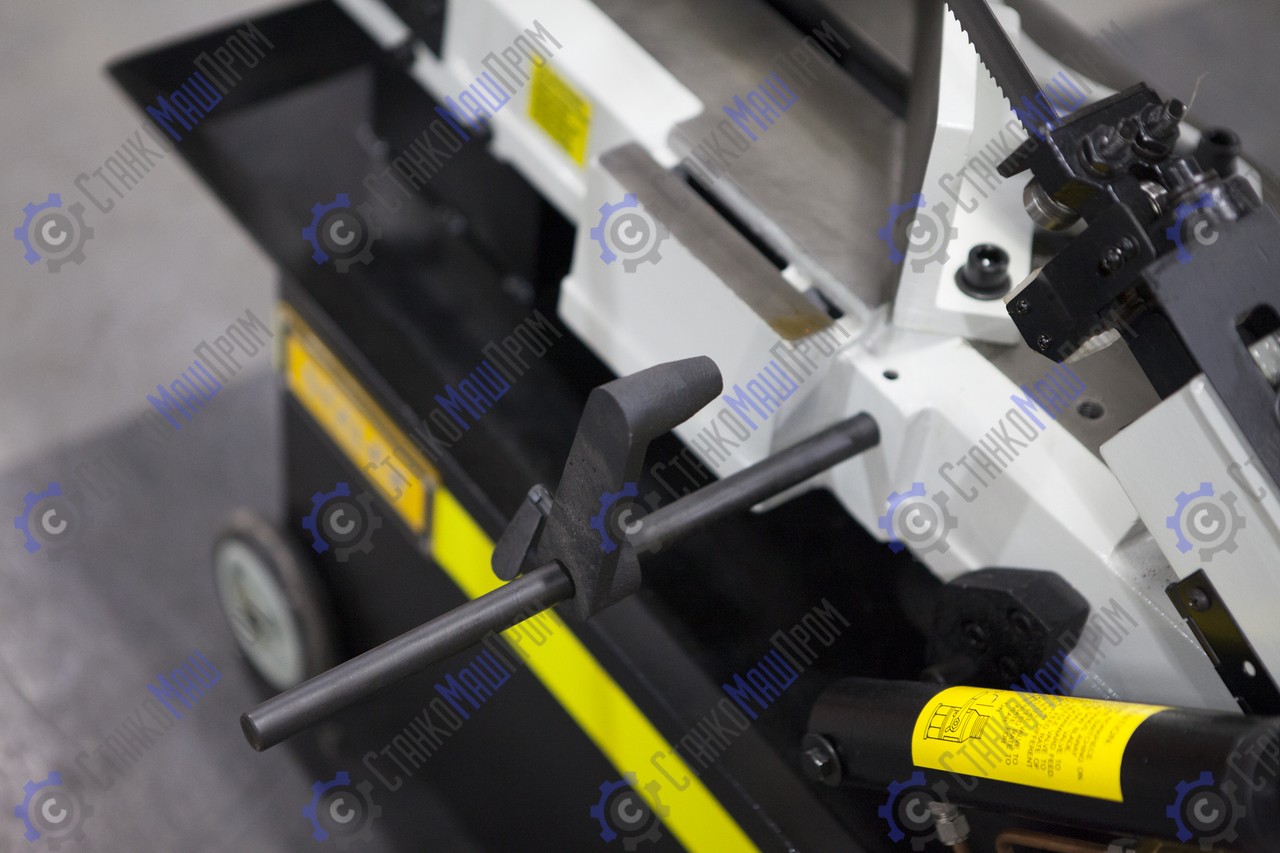

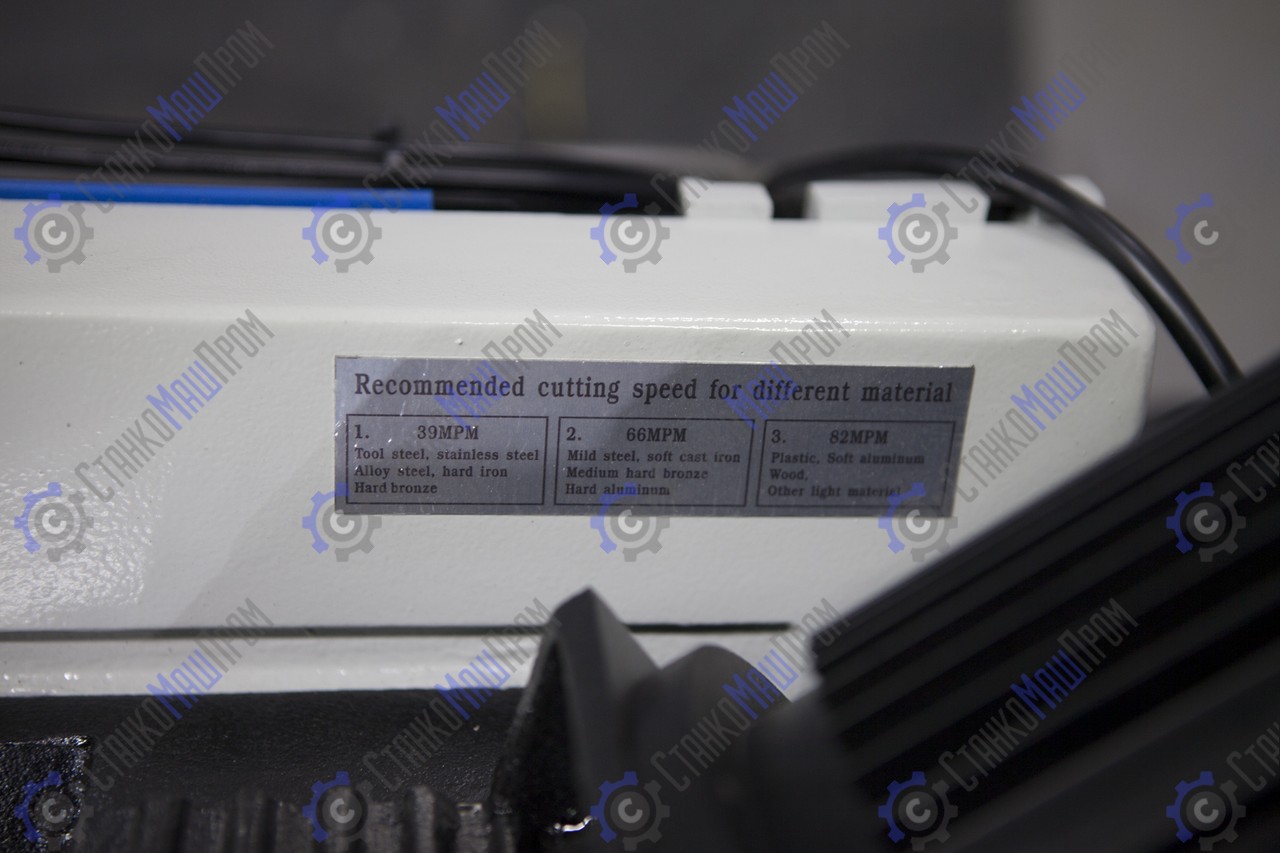

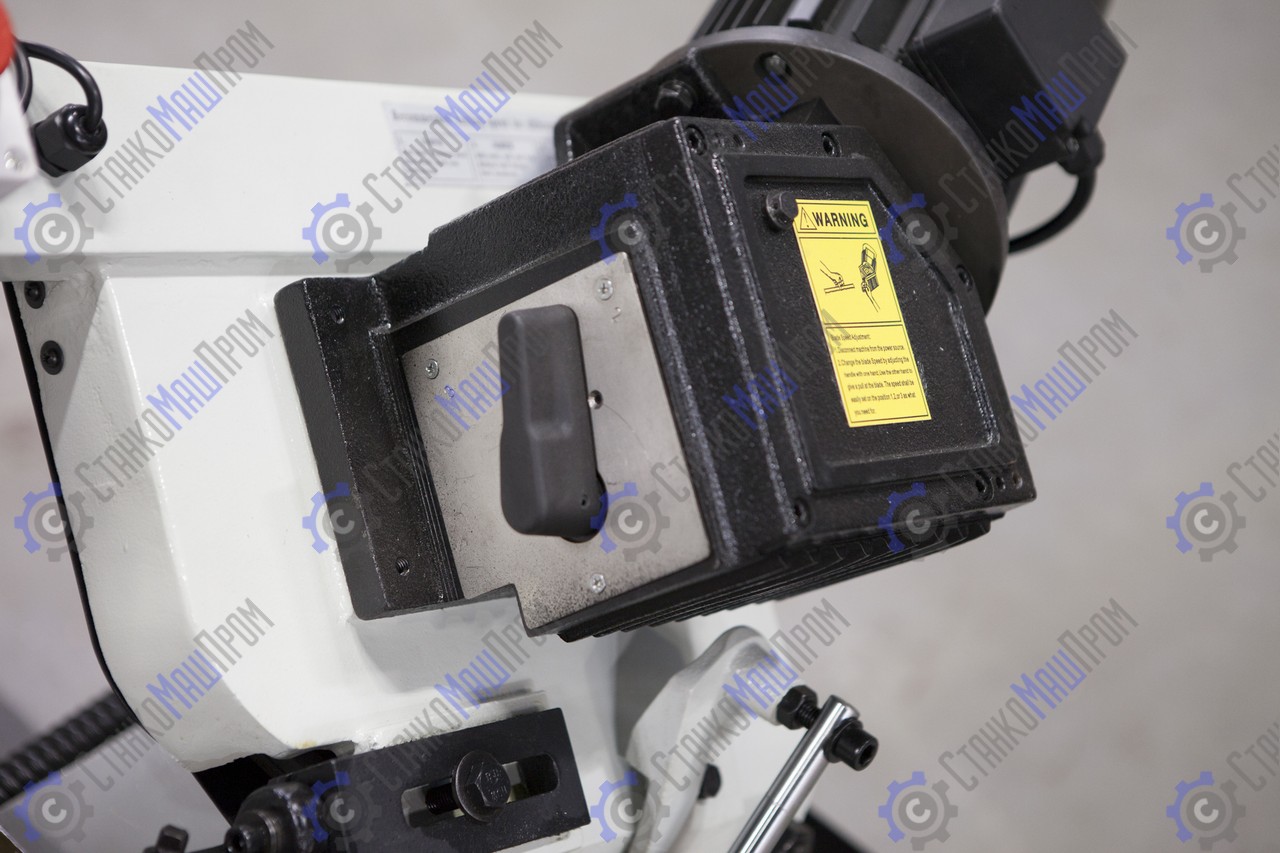

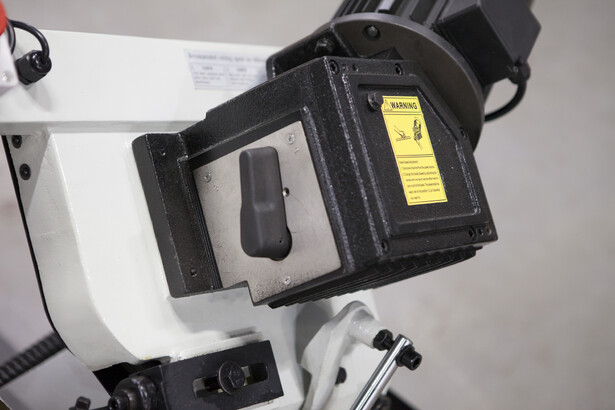

 | Рычаг переключения скорости вращения полотна. |

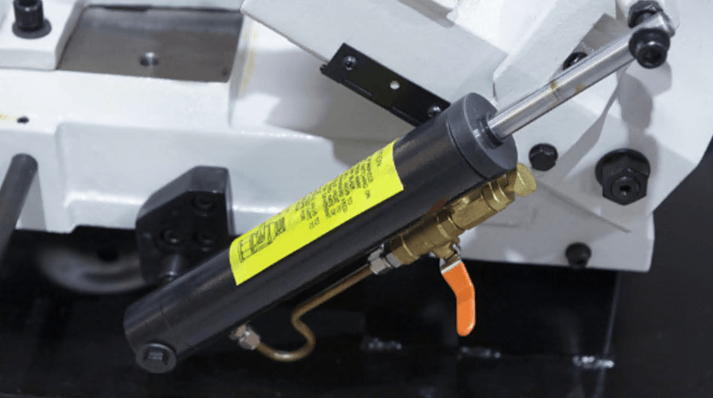

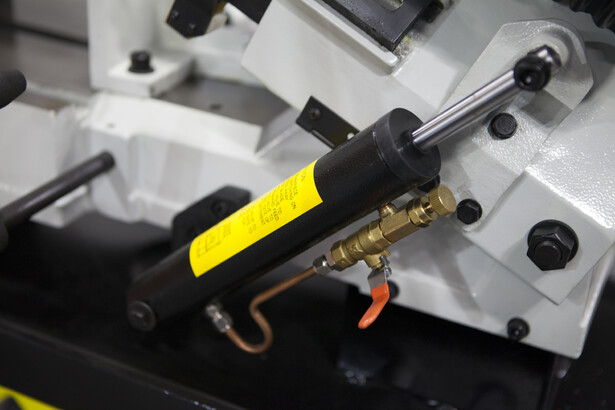

 | На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. |

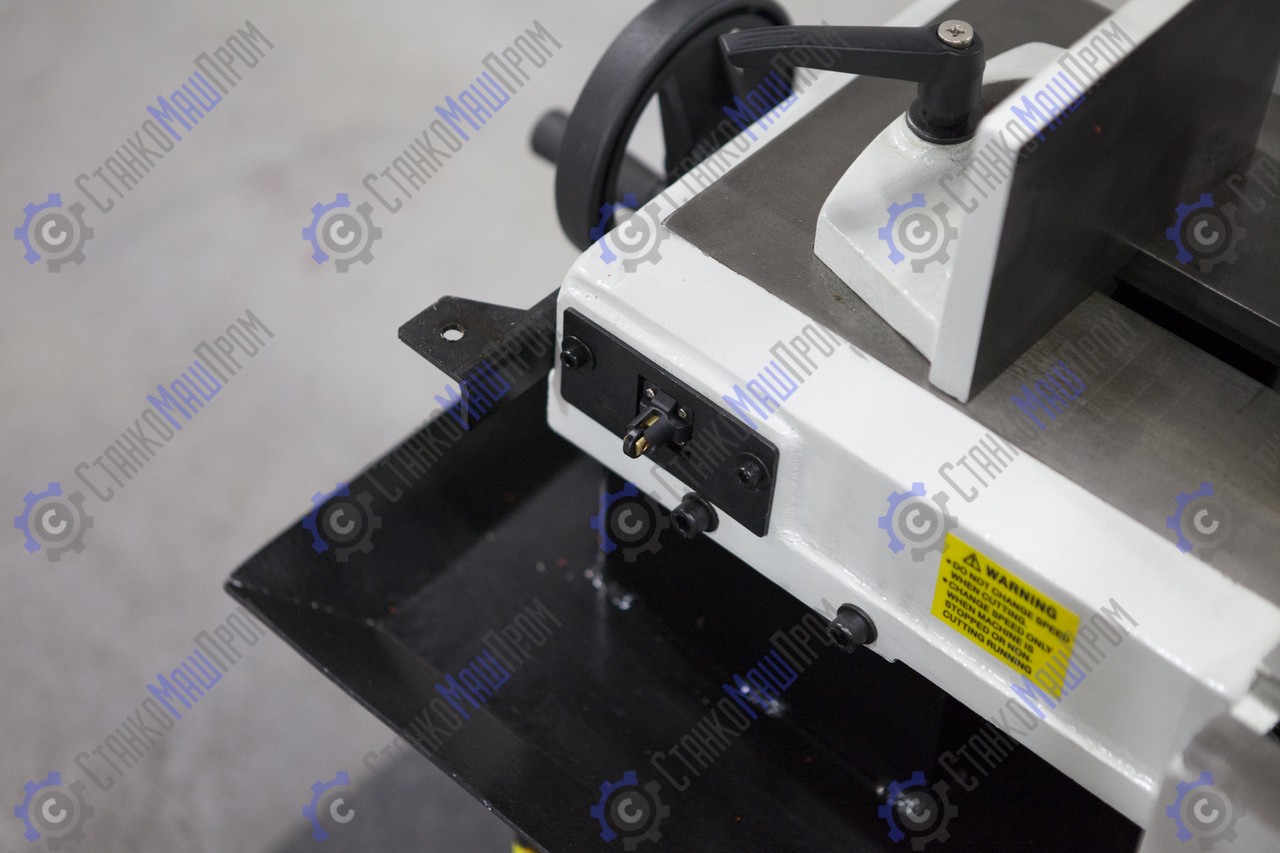

 | Датчик выключения станка в нижнем положении рамы. |

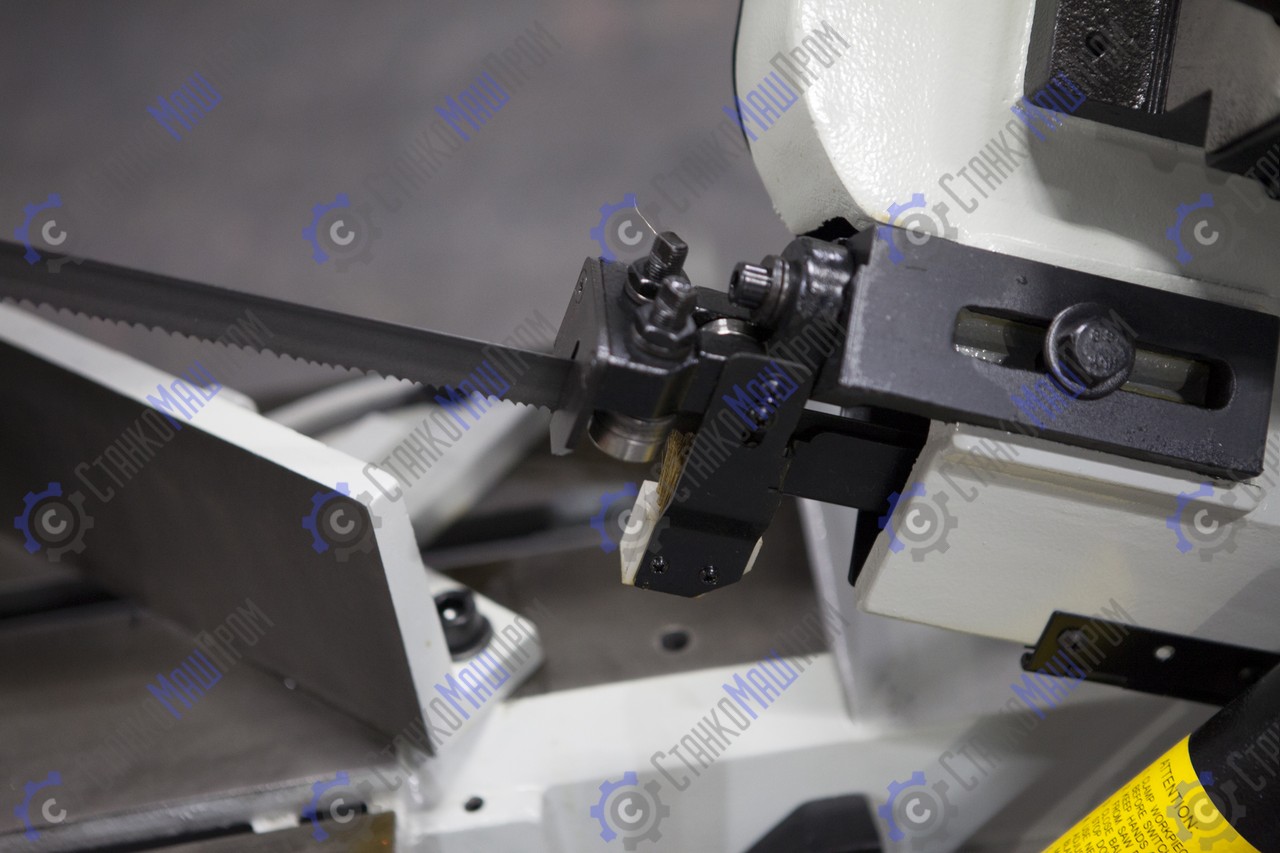

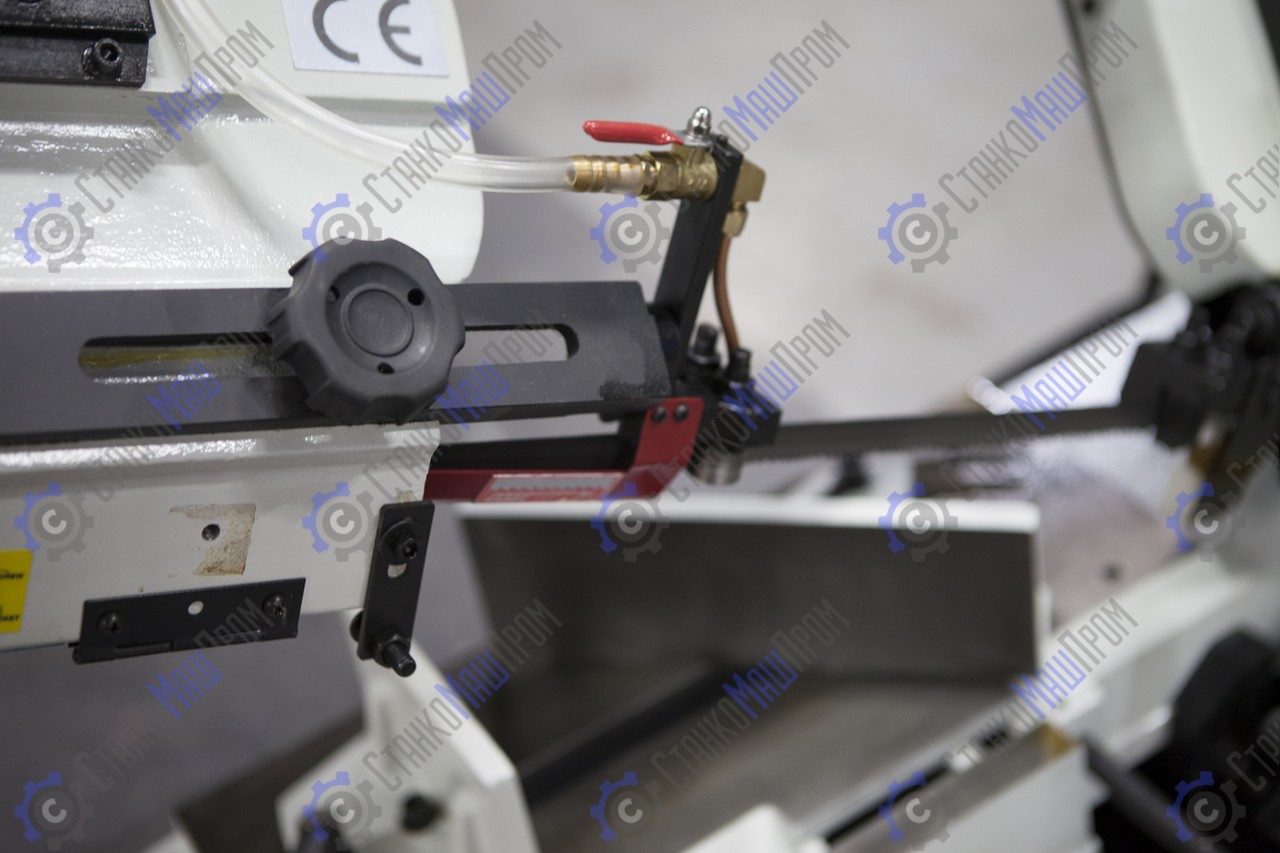

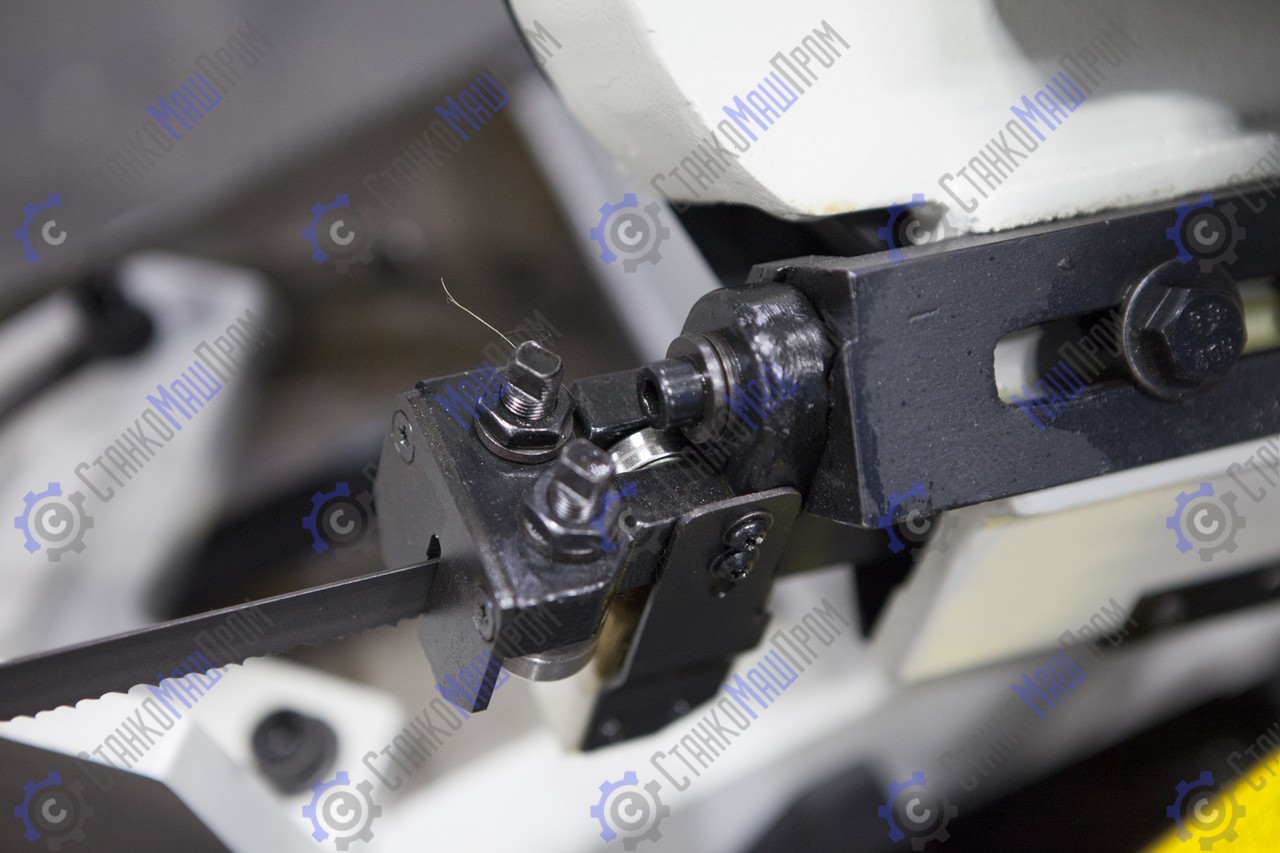

 | Подвижная направляющая с роликовыми подшипниками натяжения полотна. Регулировочный кран для регулировки напора СОЖ. |

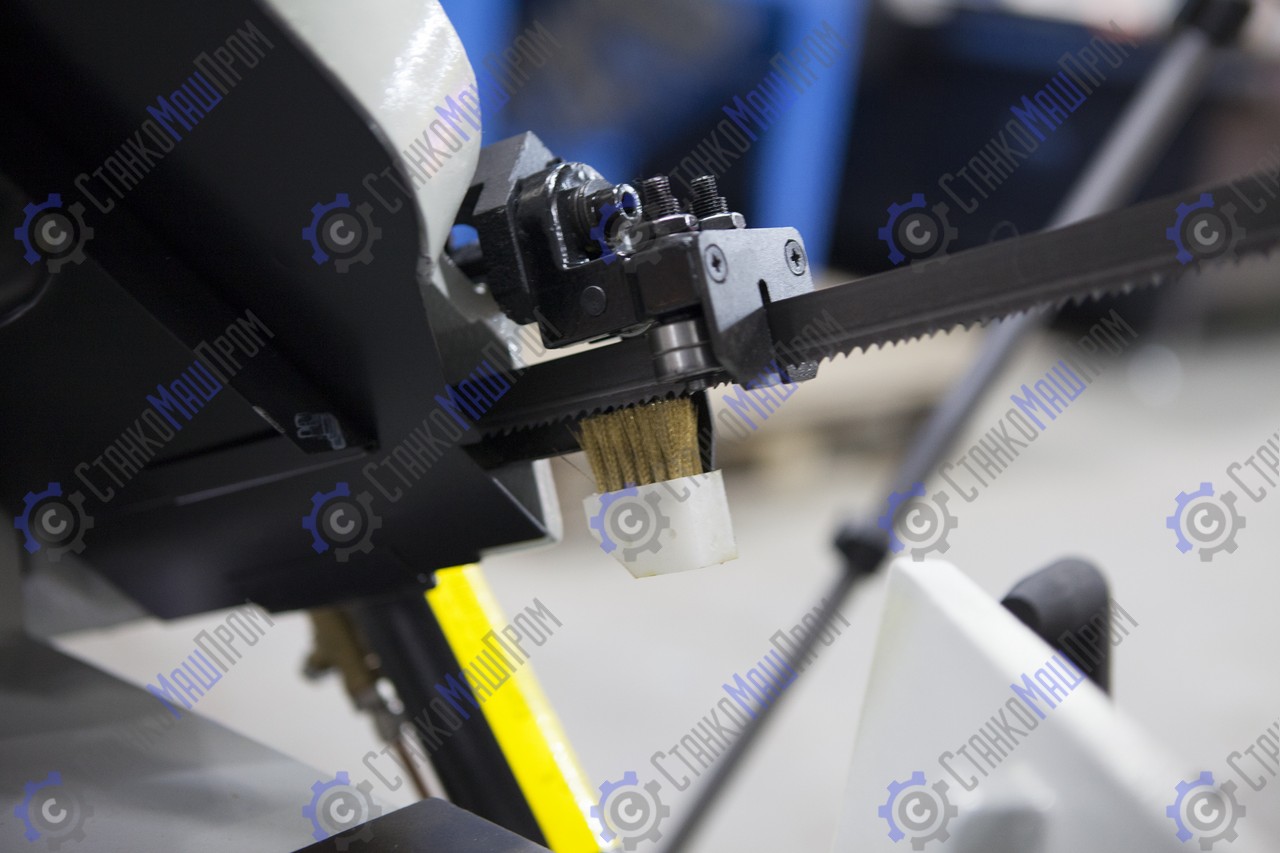

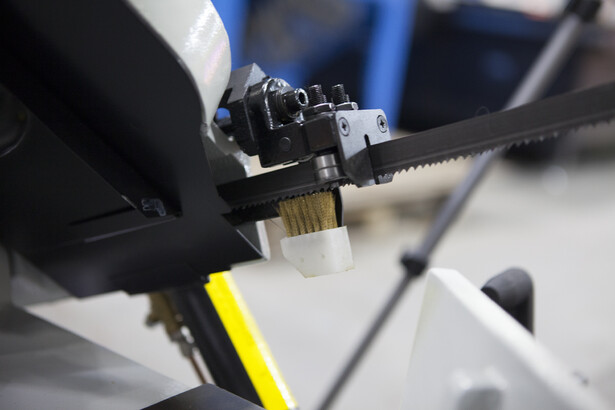

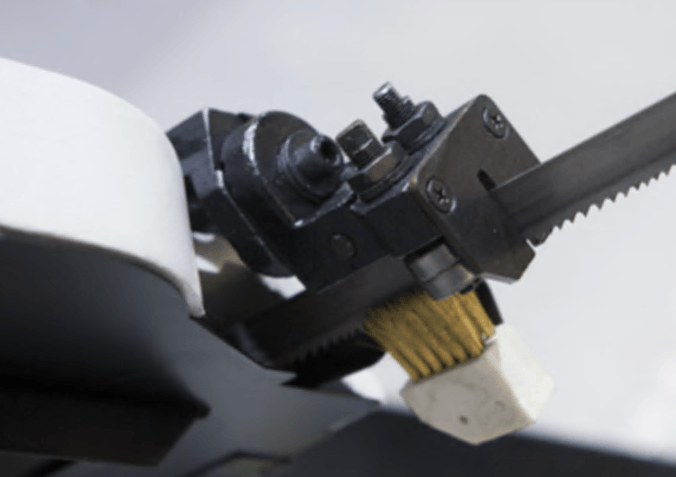

 | Неподвижная направляющая с роликовыми подшипниками натяжения полотна. Механическая щётка для очистки полотна. |

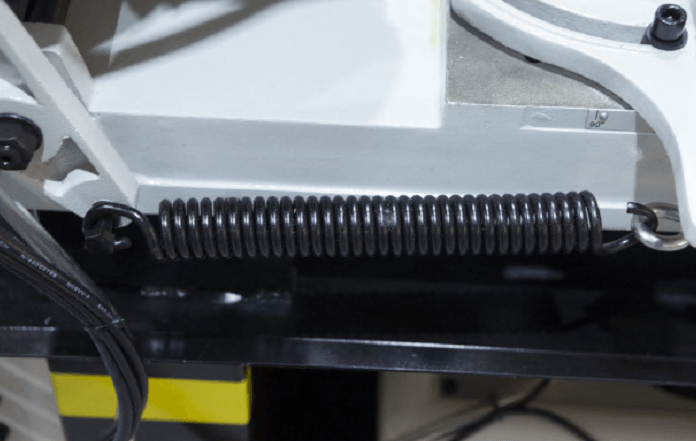

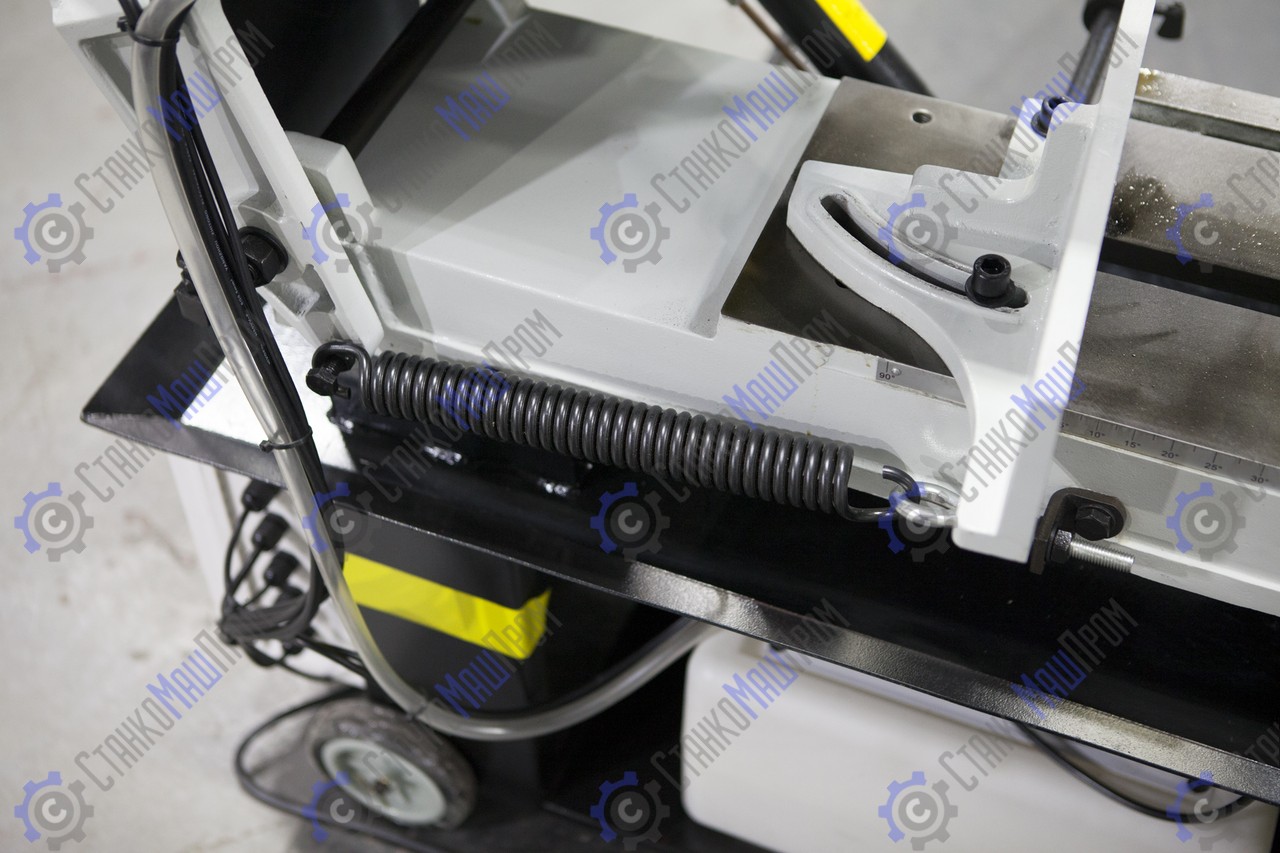

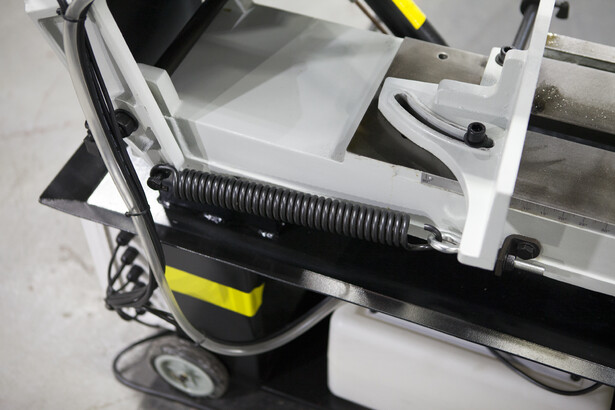

 | Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки). |

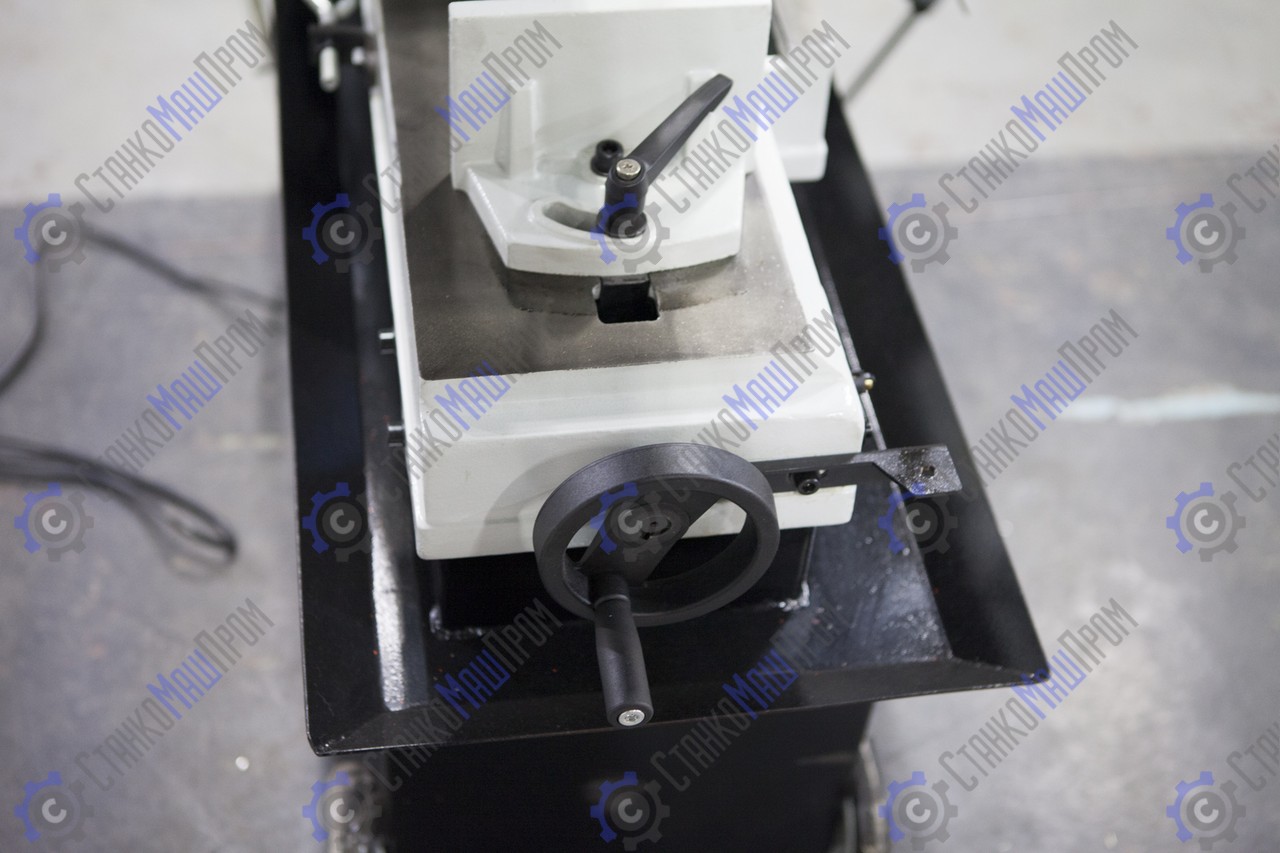

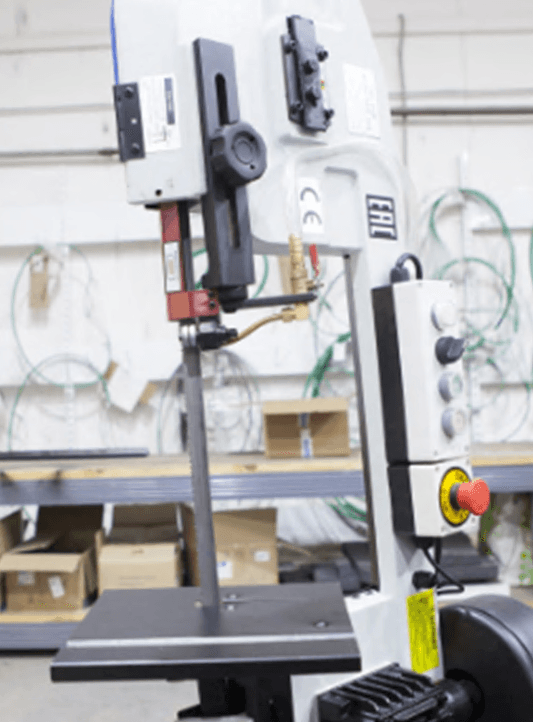

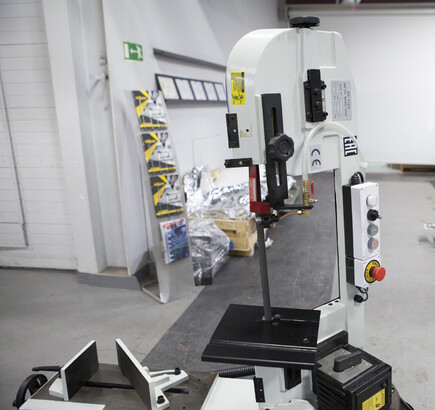

 | Пильную раму возможно установить в вертикальном положении - для резки небольших изделий из дерева, пластмассы и других заготовок из мягких материалов (для которых не требуется фиксация в тисках во время пиления), при этом станок обязательно должен крепиться к полу. В стандартной комплектации имеется небольшой стол для ручной подачи заготовок, который крепится к раме в вертикальном положении. |

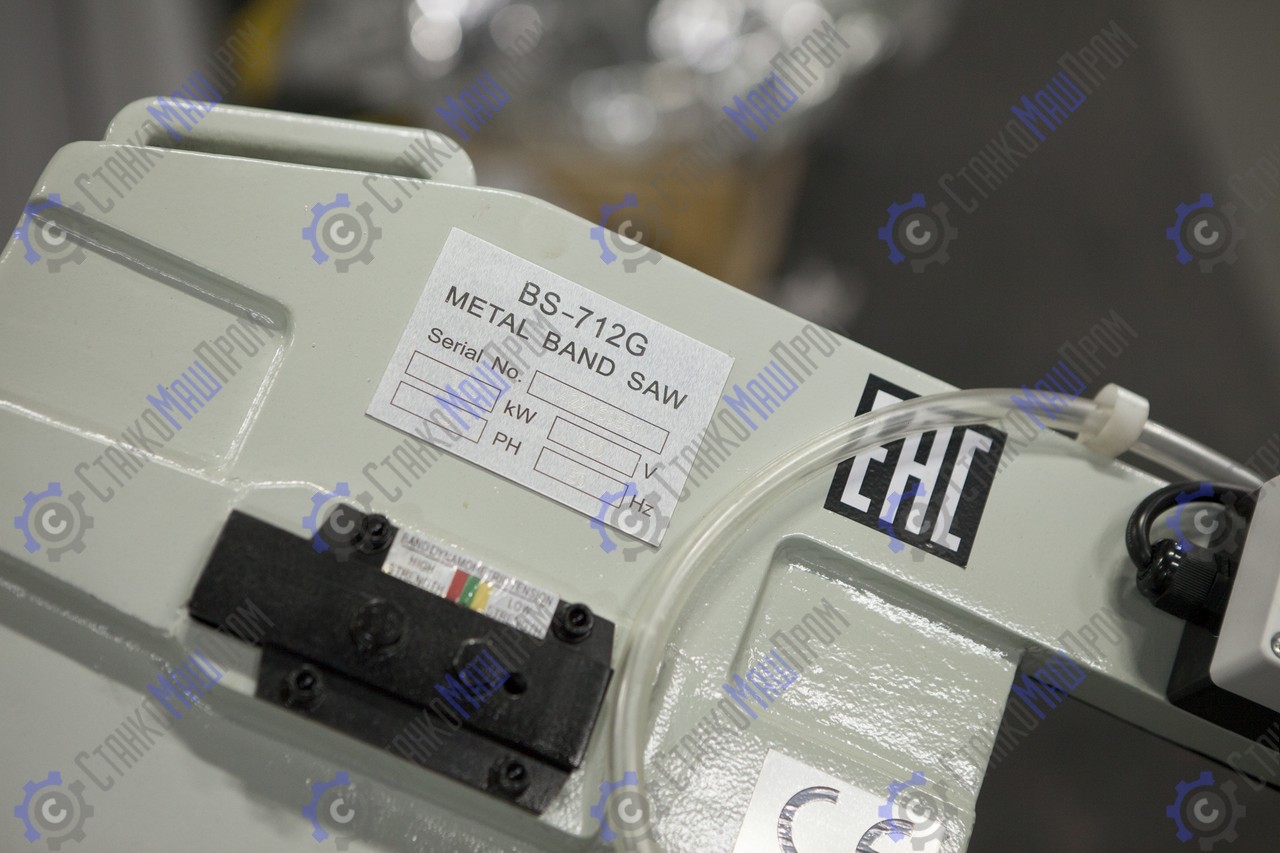

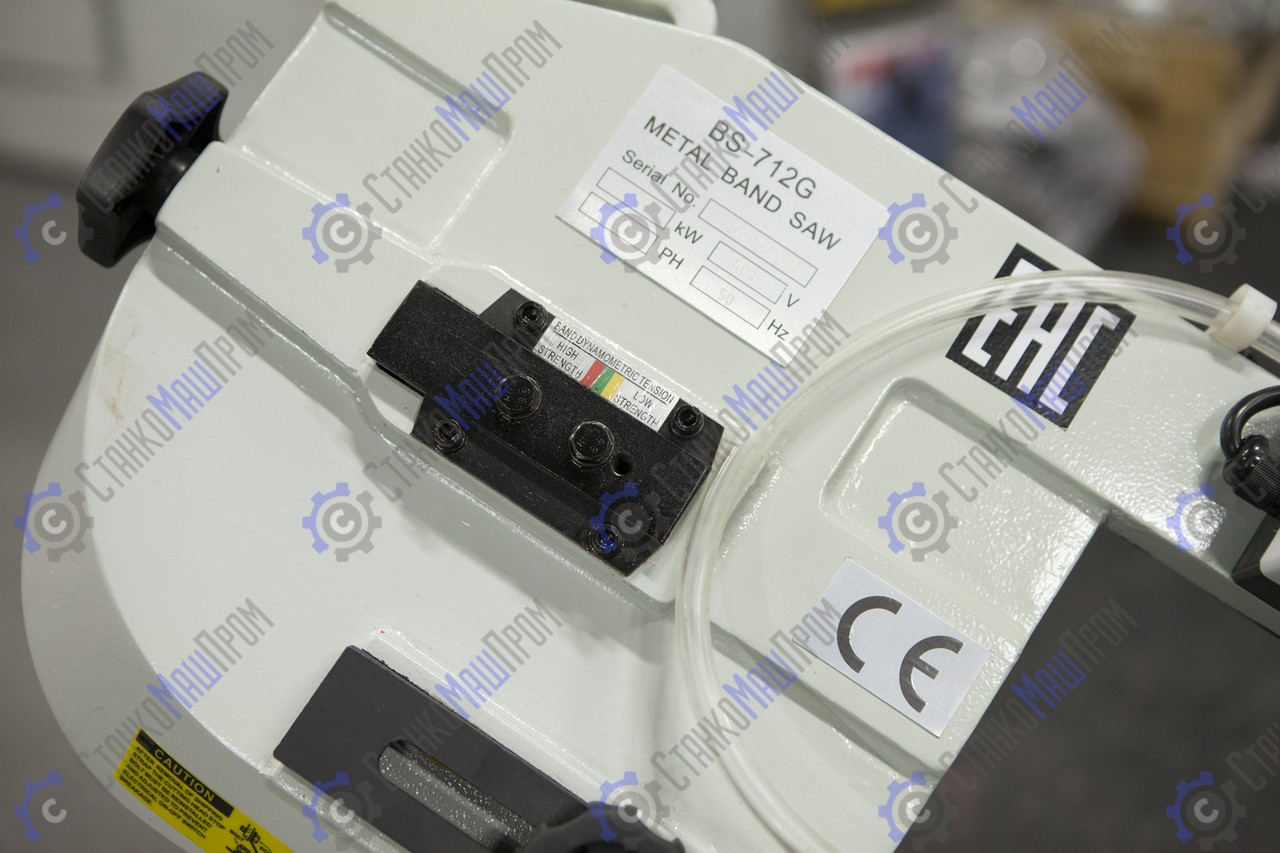

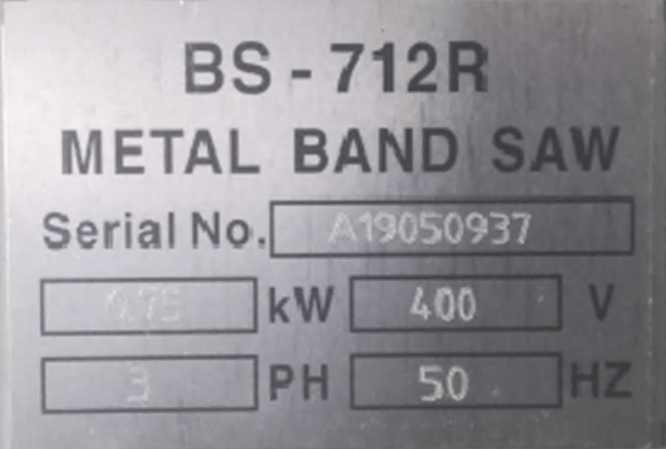

 | Шильдик станка |
 | Мерный упор 250 мм |

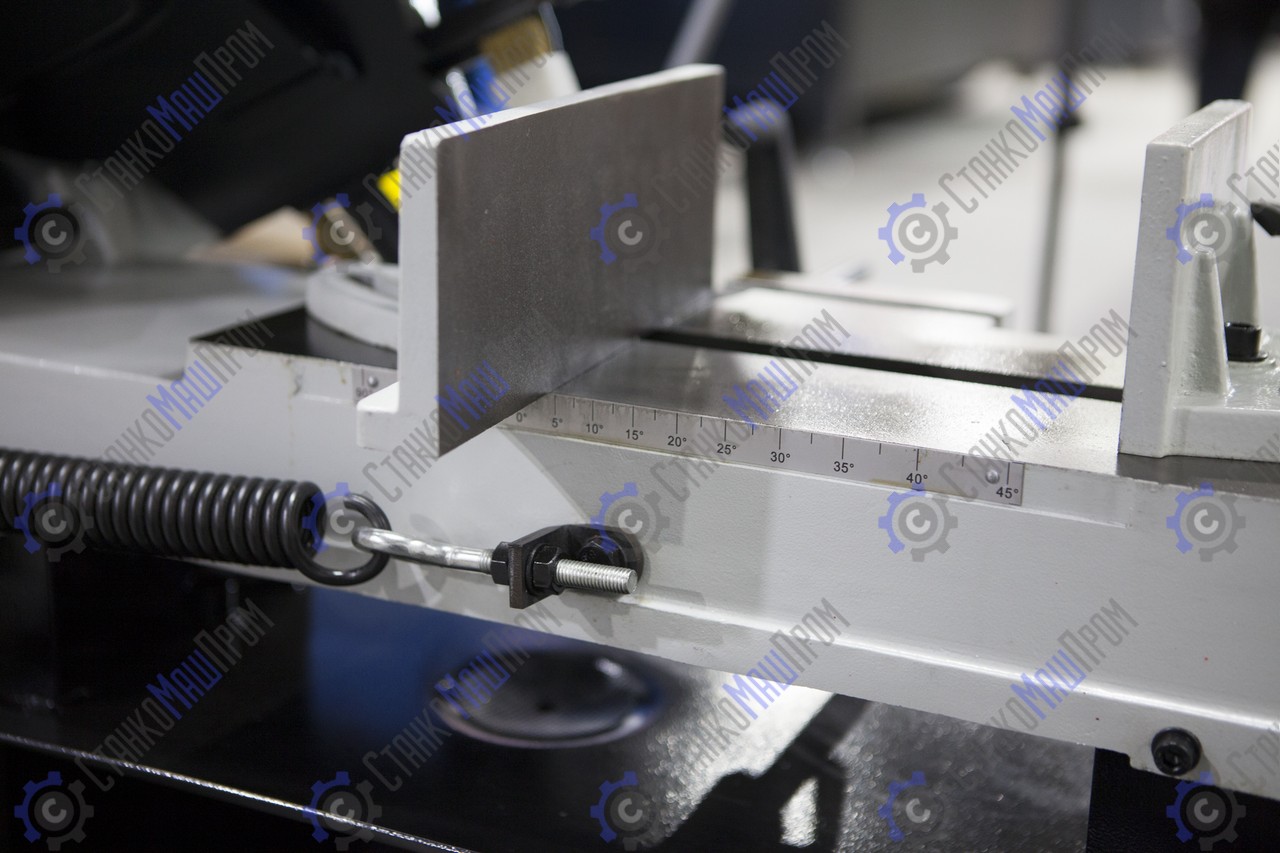

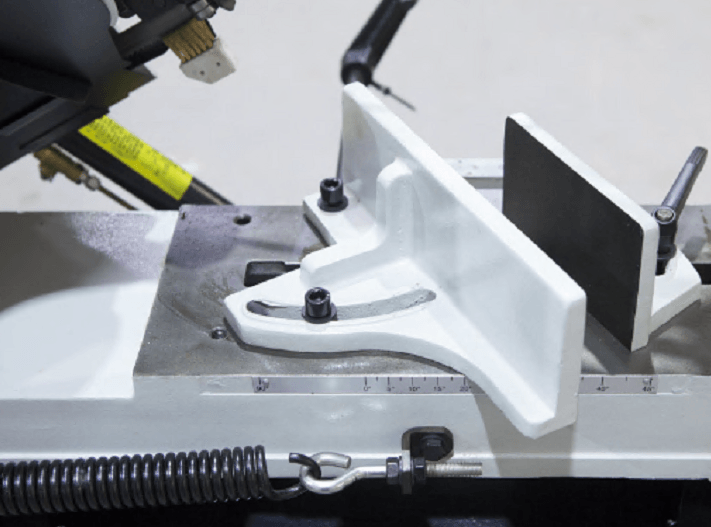

 | Регулировка угла поворота вдоль шкалы. |
 | В комплектации со станком поставляется:
|
Комплектация:
- Ленточнопильный станок
- Мерный упор
- Колёса - 4 шт.
- Стол для вертикального пиления
- Инструкция
